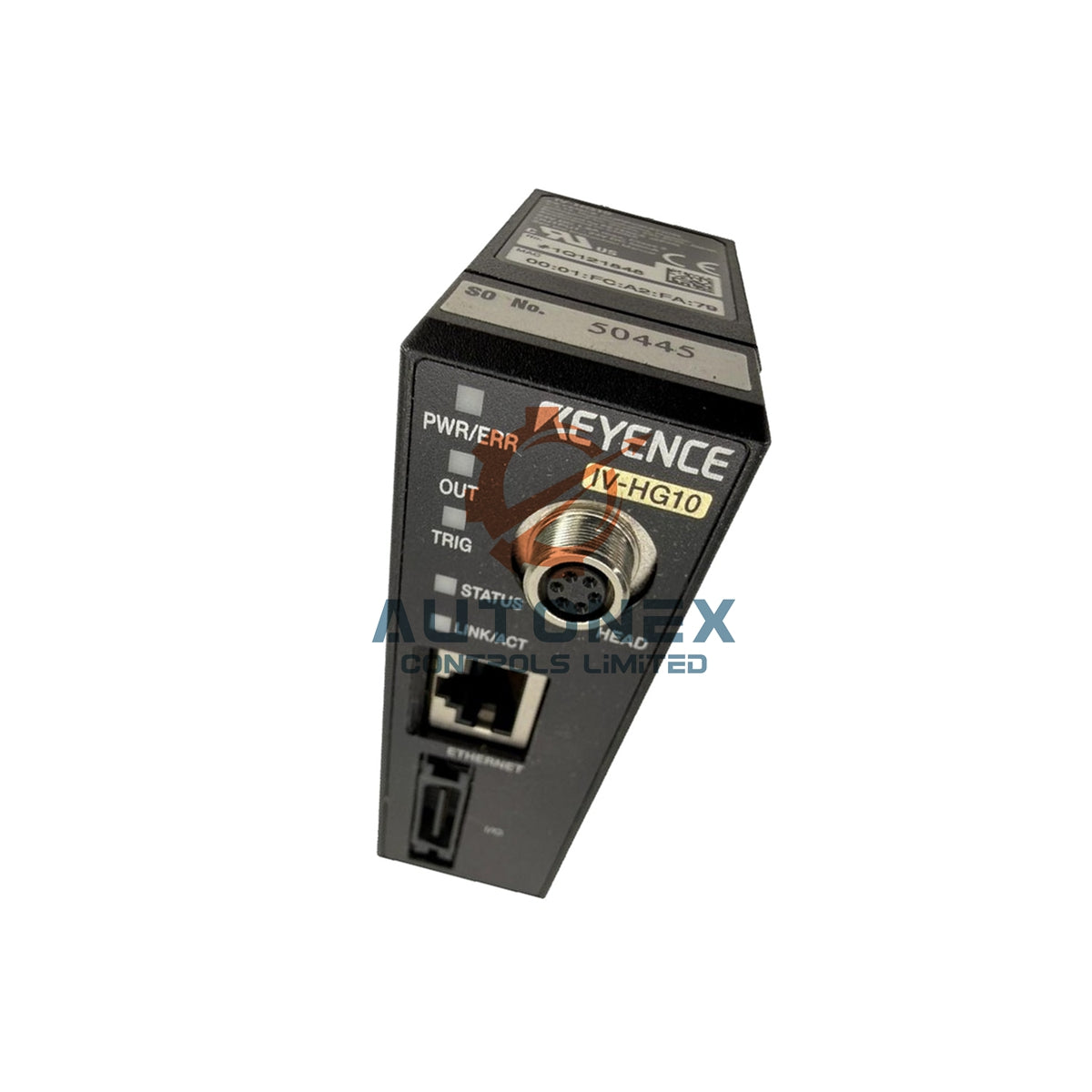

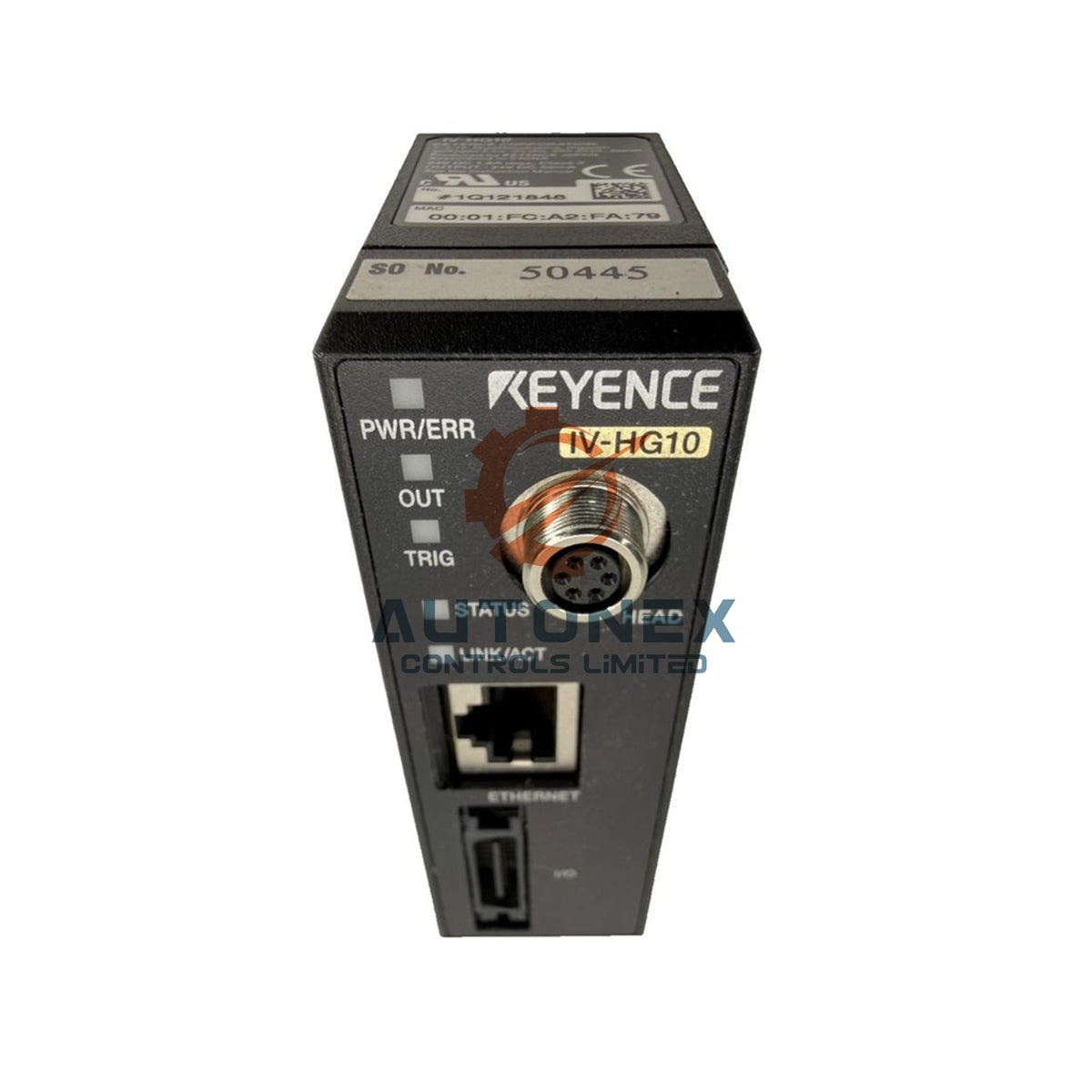

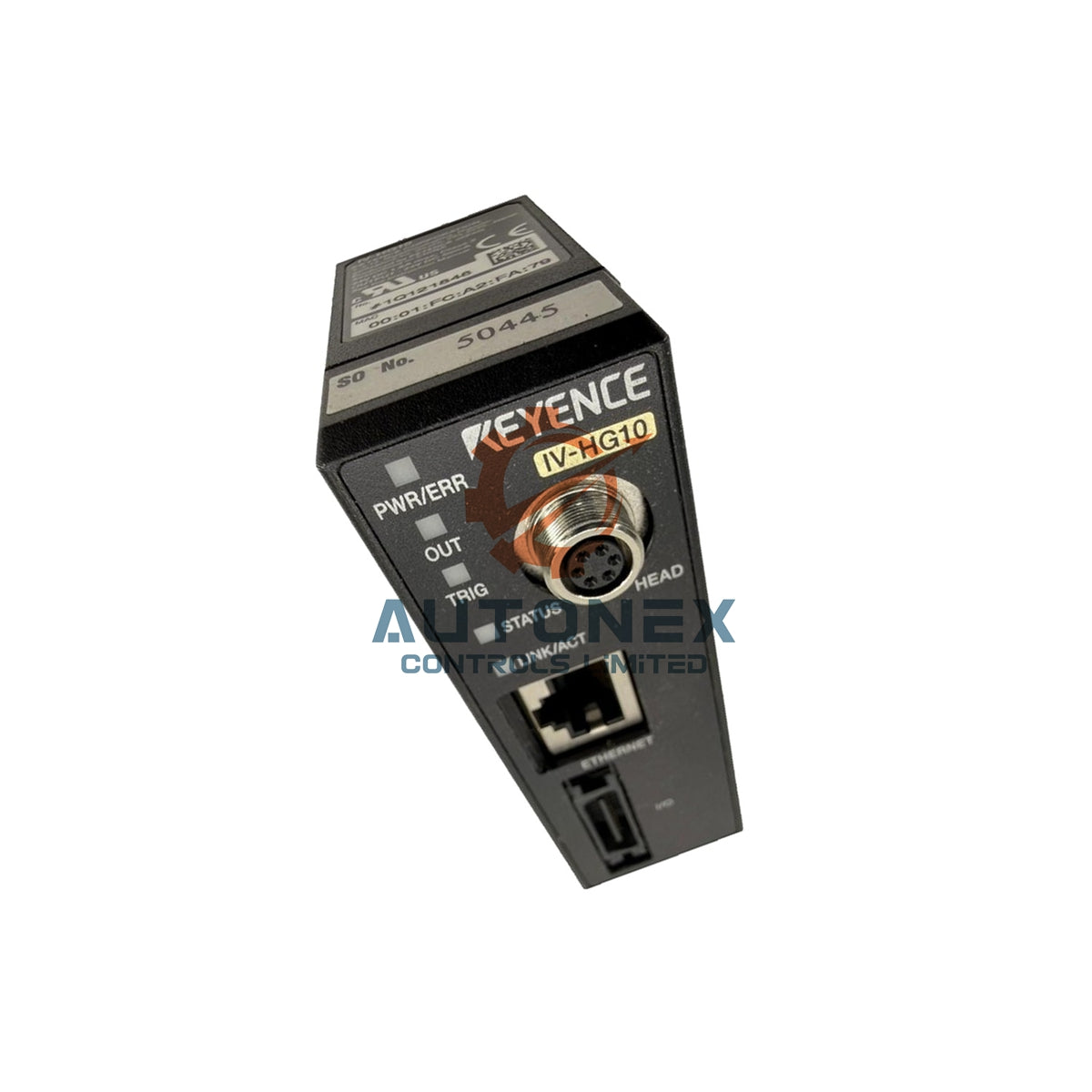

IV-HG10 Keyence IV сериялы сенсор күшейткішінің негізгі блогы

IV-HG10 Keyence IV сериялы сенсор күшейткішінің негізгі құрылғысы

Техникалық сипаттамалары

• Бренді: Keyence
• Үлгісі: IV-HG10
• Сериясы: IV сериясы
• Түрі: Сенсор күшейткіші, негізгі құрылғы
• Анықтау құралдары: 16 құрал, соның ішінде пішінді анықтау, түс аймағы, аудан, жиек пиксельдері, ені/биіктігі, диаметрі, жиектің бар-жоғын анықтау, қадам, орынды реттеу, жоғары жылдамдықпен орынды реттеу және OCR
• Орынды реттеу құралдары: 1
• Ауыстырып-қосқыш параметрлері: 32 бағдарлама
• Кіріктірілген порттар: RJ-45 8 істікшелі коннектор (100BASE-TX/10BASE-T)
• Протоколдар: FTP клиенті, EtherNet/IP, PROFINET
• Қорек кернеуі: Толқындылықты қоса алғанда 24 VDC ±10%
• Тұтынылатын қуат: 0.8 A немесе одан аз, кеңейту блогы IV-HG15 қосылғанда 1.5 A немесе одан азға дейін артады (шығыс жүктемесін есептемегенде)
• Шығыс түрі: Ашық коллектор, NPN/PNP арасында ауыстырылады, N.O./N.C. арасында ауыстырылады, ең жоғары номиналы 26.4 V 50 mA
• Кірістер: 6 (IN1-ден IN6-ға дейін)
• Шығыстар: 8 (OUT1-ден OUT8-ге дейін)

Қоршаған орта және физикалық сипаттамалар

• Жұмыс температурасы: Қату болмаған жағдайда 0-ден +50°C-қа дейін
• Салыстырмалы ылғалдылық: Конденсациясыз 35-85% RH
• Қорғаныс дәрежесі: Бұл құрылғы үшін қолжетімді емес
• Материалы: Негізгі құрылғы корпусы поликарбонаттан жасалған
• Салмағы: Шамамен 150 g
• Өлшемдері: Қолжетімді емес

Байланыс және интеграция

• RJ-45 порты баптау және деректерді тасымалдау үшін 100BASE-TX және 10BASE-T байланыстарын қолдайды.
• FTP клиент режимі тексеру кескіндері мен нәтижелерді хост-серверге жібереді.
• EtherNet/IP және PROFINET күшейткішті кең таралған PLC желілеріне қосады.
• Кеңейту модулі қажет емес, себебі барлық протоколдар кіріктірілген порттар арқылы жұмыс істейді.
• Алты кіріс пен сегіз шығыс триггер, бастапқы күйге қайтару және нәтиже сигналдарының алмасуын қамтамасыз етеді.
• NPN/PNP және N.O./N.C. ауыстырып-қосу мүмкіндігі бір құрылғыны әртүрлі панель сымдарына сәйкестендіруге мүмкіндік береді.

Орнату нұсқаулығы

• Күшейткішті басқару шкафының ішіндегі DIN рейкасына немесе тегіс панельге орнатыңыз.
• Толқындылығы төмен тұрақты қорек көзінен 24 VDC ±10% кернеу беріңіз.
• Қуатты қоспас бұрын IV-HG сенсорлық бастиегін арнайы кабельмен жалғаңыз.
• Электрлік кедергіні азайту үшін 24 V желісін инвертор кабельдерінен бөлек ұстаңыз.
• PLC желісіне қоспас бұрын RJ-45 порты арқылы IP мекенжайын орнатыңыз.
• Жылуды тарату үшін поликарбонат корпус айналасында бос орын қалдырыңыз.

Қаптама тізімі

• 1 × IV-HG10 сенсор күшейткішінің негізгі блогы
• 1 × Пайдалану нұсқаулығы
• 1 × Қосқыш қақпағының жиынтығы
• 1 × Орнату кронштейні
• Жөнелтілімді бақылау мүмкіндігімен FedEx, UPS немесе DHL арқылы жеткізу

Жиі қойылатын сұрақтар

• С: IV-HG10 жаңа әрі түпнұсқа ма?
  Ж: Иә, зауыттық қаптамадағы жаңа түпнұсқа құрылғыларды жеткіземіз.
• С: Қоймада бар ма?
  Ж: Иә, бұл күшейткіш қоймада бар және 5 күн ішінде жөнелтіледі.
• С: Қай тасымалдаушыны пайдаланасыз?
  Ж: DHL, FedEx, UPS және басқа жедел жеткізу қызметтері арқылы жібереміз.
• С: Қандай қайтару саясаты қолданылады?
  Ж: Жеткізілген күннен бастап 30 күн ішінде тауарды қайтаруға болады.
• С: Күшейткіште қанша анықтау құралы жұмыс істейді?
  Ж: Онда 16 анықтау құралы және бір позицияны реттеу құралы бар.
• С: Қанша бағдарламаны сақтай аламын?
  Ж: Құрылғы әртүрлі өнімдерге арналған 32 бағдарламаны сақтайды.
• С: Оған қандай қоректендіру кернеуі қажет?
  Ж: Ол толқындылықты қоса есептегенде 24 VDC ±10% кернеумен жұмыс істейді.
• С: Қанша кіріс пен шығыс бар?
  Ж: Күшейткіште 6 кіріс және 8 шығыс бар.
• С: Ол қандай желілік протоколдарды қолдайды?
  Ж: Ол FTP клиентін, EtherNet/IP және PROFINET протоколдарын қолдайды.
• С: Кеңейту блогын қоса аламын ба?
  Ж: Иә, IV-HG15 кеңейту блогы тұтынылатын токты 1,5 А немесе одан төмен деңгейге жеткізеді.
• С: Құрылғы IV-HG сенсорлық бастиектерімен жұмыс істей ме?
  Ж: Иә, ол IV-HG сериялы бастиектерге арналған негізгі күшейткіш ретінде қызмет етеді.
