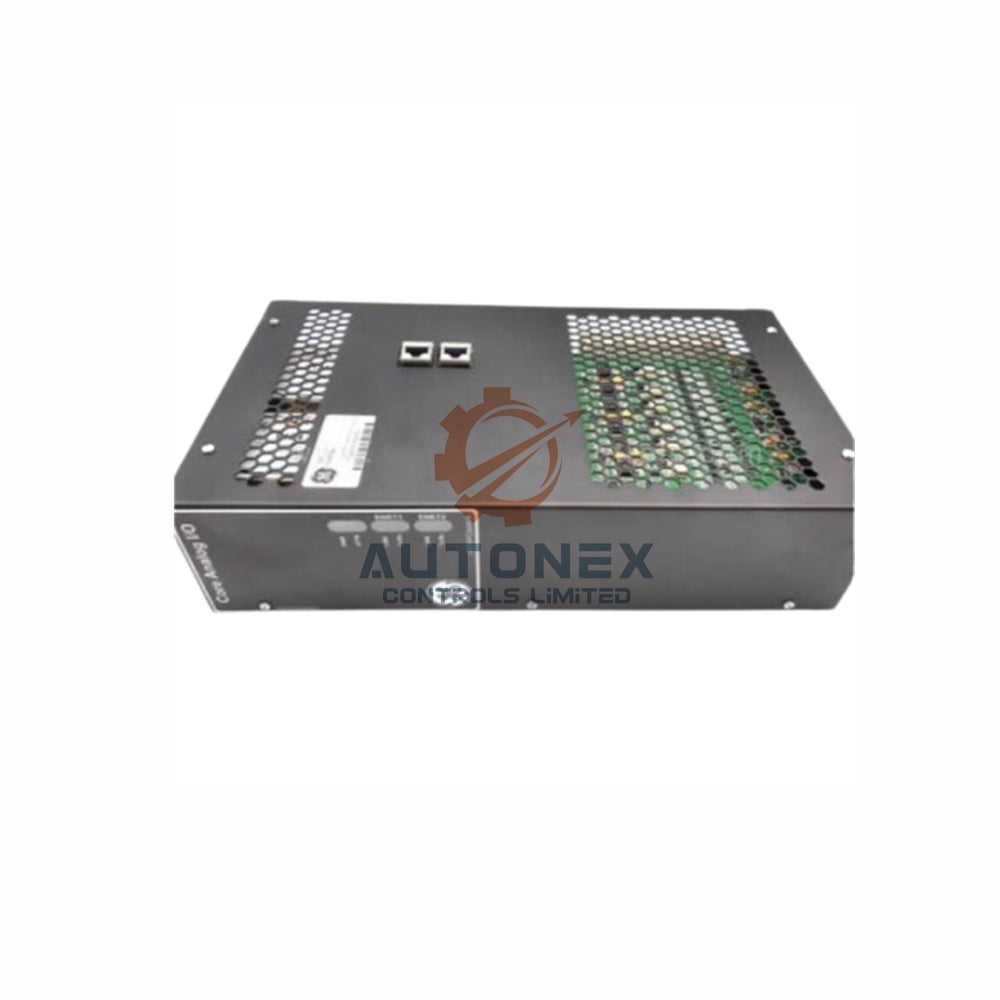

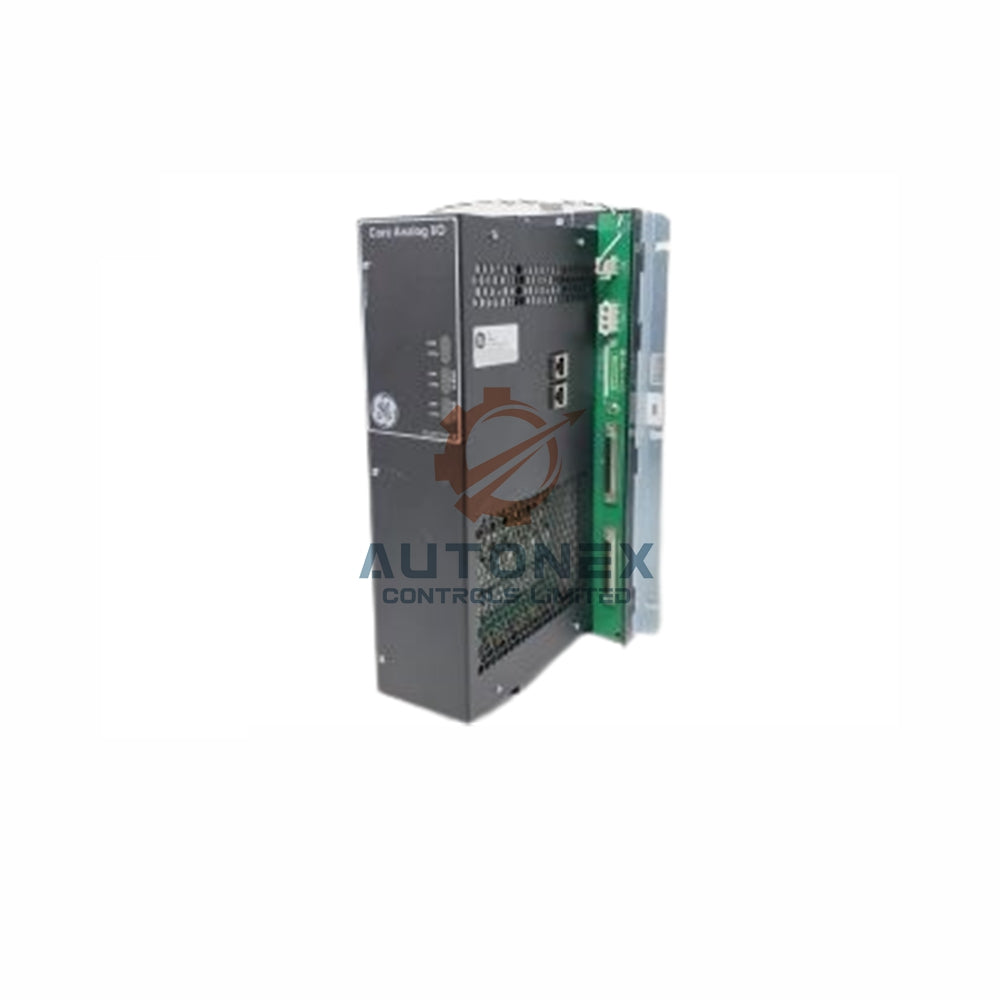

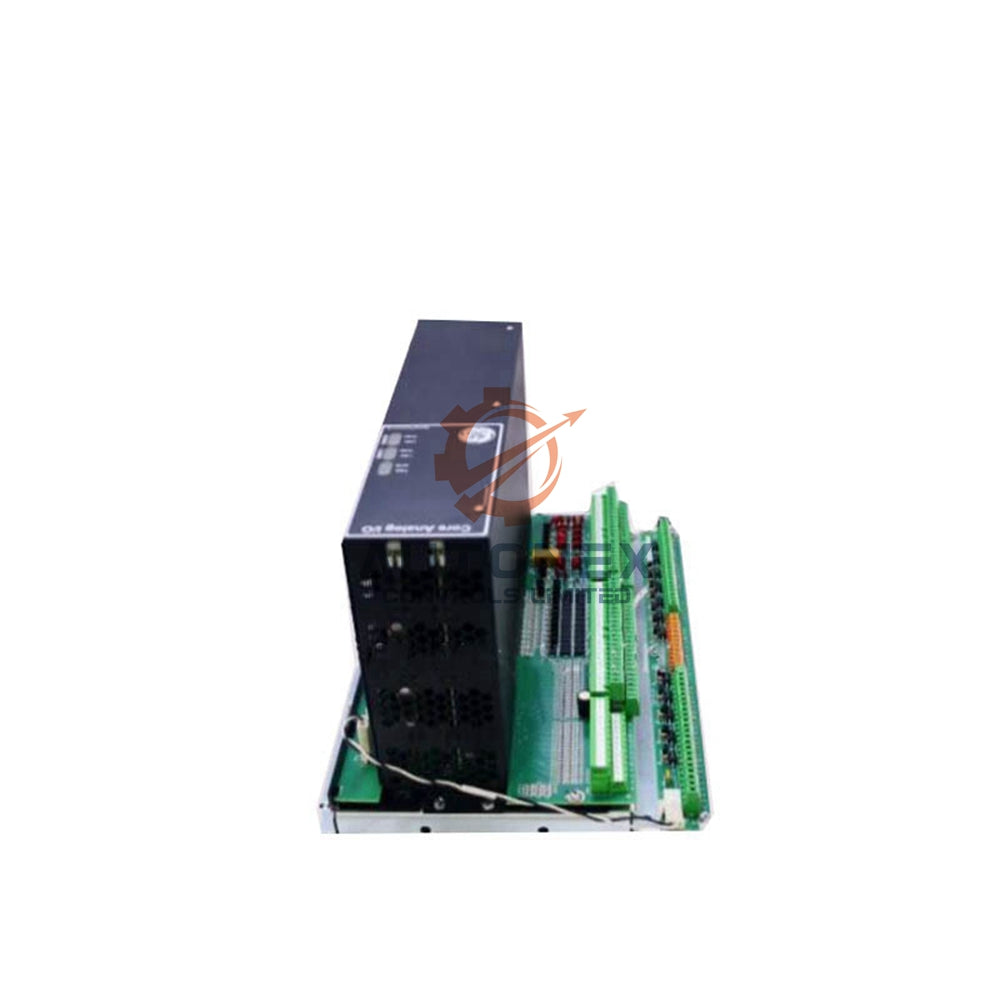

IS230PCAAH1A GE Mark VIe негізгі аналогтық модулі

IS230PCAAH1A негізгі аналогтық модулі – GE Energy Mark VIe сериясы

Техникалық сипаттамалар

• Бренд: GE Energy
• Модель: IS230PCAAH1A
• Сериясы: Mark VIe
• Санаты: Негізгі аналогтық модуль
• Өнім түрі: Негізгі аналогтық модуль
• Терминалдық тақша: TCAS
• Қосымша терминалдық тақша: TCAT
• Сигнал түрі: Кіріс және шығыс сигналдары
• Өлшемдері: 17.71 × 13.77 × 7.87 см
• Жұмыс температурасы: -30-дан +65°C-қа дейін
• Бекіту тәсілі: DIN-рельске арналмаған модульдік бекіту
• DIN-рельске орнату жабдығы: Жинаққа кірмейді
• Өндірілген ел: Америка Құрама Штаттары (АҚШ)

Қолдау көрсетілетін кіріс/шығыс түрлері

• Жоғары температураны өлшеуге арналған термопара кірістері
• Аналогтық 4-20 мА ток ілмегінің кірістері мен шығыстары
• Дірілді бақылауға арналған сейсмикалық кірістер
• Позицияны анықтауға арналған LVDT қоздыруы мен кірістері
• Жылдамдық пен жиілікті өлшеуге арналған импульс жиілігі кірістері
• Атқарушы механизмдерді басқаруға арналған сервожетек катушкасының шығыстары
• Үйлесімді далалық құрылғыларға арналған +/- 12 В қорек шығысы

Функционалдық сипаттамасы

• Жүйе режимдері: Модуль simplex, dual және TMR (Triple Modular Redundant) конфигурацияларын қолдайды. Бір TCAT терминалдық тақшасы сигнал кірістерін бір, екі немесе үш PCAA модуліне таратады.
• Қорек пен жерге тұйықтау кеңейтімдері: Жанындағы JGPA тақшасының экран жерге тұйықтау және 24 В далалық қорек терминалдары PCAA және TCAT тақшаларындағы терминалдарды толықтырады.
• Ішкі тақша архитектурасы: Модуль BPPB процессорлық тақшасынан, екі қолданбалы кіріс/шығыс тақшасынан және TCAS терминалдық тақшасынан тұрады.
• Қызмет көрсету мүмкіндігі: Бүкіл модуль ауыстырылатын ең кіші блок (LRU) болып табылады. Жеке ішкі тақшаларды диагностикалау немесе ауыстыру қолдауы қарастырылмаған.
• Қосылымдар: Модульде 28 В тұрақты ток қорек коннекторы, екі RJ45 Ethernet коннекторы және далалық құрылғылардың кіріс/шығысына арналған 120 еуропалық үлгідегі қораптық терминал бар.
• JGPA тақшасына қорек беру: Қорек JGPA тақшасына P4 коннекторы арқылы беріледі.
• TCAT қосылымы: P1 және P2 коннекторларындағы екі 68 істікшелі кабель модульді TCAT тақшасына қосады.
• Сигналдарды бағыттау: PCAA сигналдары екі топқа бөлінеді. TCAT бір кірістен бір, екі немесе TMR PCAA модуліне таралуы мүмкін сигнал кірістерін бағыттайды. Бір PCAA модуліне ғана арналған сигналдар терминалдарға тікелей жалғанады. Таралатын кірістер қажет болмаған жағдайда PCAA TCAT тақшасынсыз жұмыс істей алады.

Процессор мүмкіндіктері

• Коннекторлары бар, бір-бірінен толық тәуелсіз екі 10/100 Ethernet порты
• Аппараттық бақылау таймері және қайта іске қосу тізбегі
• Температураны бақылауға арналған ішкі температура датчигі
• Жылдам диагностикаға арналған күй индикаторының жарықдиодтары
• Электрондық идентификатор және басқа тақшалардағы идентификаторларды оқу мүмкіндігі
• Кіріс қорек коннекторындағы жұмсақ іске қосу және ток шектегіші
• Реттілігі мен бақылауы бар жергілікті қорек көздері

Қоректі басқару

• Іске қосу тогын басқару: 28 В кіріс тізбегінде қоректі басқару жүйесі бар. Жұмсақ іске қосу функциясы қорек берілген кездегі іске қосу тогын басқарады.
• Кедергілердің алдын алу: Қорек берілгеннен кейін жылдам ток шектеу функциясы кедергінің 28 В қорек жүйесіне кері таралуына жол бермейді.
• PWR индикаторы: Жасыл PWR индикаторы қорек бар және дұрыс жұмыс істеп тұрған кезде жанады. Ток шектеу функциясы қосылса, мәселе шешілгенге дейін индикатор жанып тұрады

Жиі қойылатын сұрақтар

• С: Бұл GE Energy модулінің модель нөмірі қандай?
  Ж: Модель нөмірі - IS230PCAAH1A, ол Mark VIe сериясына жатады.
• С: Бұл модуль Mark VIe жүйесінде не істейді?
  Ж: Ол газ турбинасын басқаруға қажетті аналогтық сигналдардың кіріс/шығыстарының едәуір бөлігін қамтамасыз етеді.
• С: Модуль кіріс/шығыстың қандай түрлерін қолдайды?
  Ж: Ол термопараларды, 4-20 мА ток ілмектерін, сейсмикалық кірістерді, LVDT қоздыруы мен кірістерін, импульс жиілігі кірістерін және сервожетек катушкасының шығыстарын қолдайды.
• С: Бұл модульді қандай жүйе режимдерінде пайдалануға болады?
  Ж: Модуль simplex, dual және TMR (Triple Modular Redundant) жүйе конфигурацияларын қолдайды.
• С: Жұмыс температурасының ауқымы қандай?
  Ж: Модуль -30-дан +65°C-қа дейін жұмыс істейді.
• С: Бұл модуль қандай терминалдық тақшаны пайдаланады?
  Ж: Ол TCAS терминалдық тақшасын пайдаланады және қосымша TCAT терминалдық тақшаларын қолдайды.
• С: PCAA модулінде қанша терминал бар?
  Ж: Модульде далалық құрылғылардың кіріс/шығысына арналған 120 еуропалық үлгідегі жалғанбалы қораптық терминал бар.
• С: Модуль TCAT тақшасына қалай қосылады?
  Ж: P1 және P2 коннекторларындағы екі 68 істікшелі кабель модульді TCAT тақшасына қосады.
• С: Жасыл PWR индикаторы нені білдіреді?
  Ж: Жасыл PWR индикаторы қорек бар және дұрыс жұмыс істеп тұрған кезде жанады.
• С: Бұл модульдің өлшемдері қандай?
  Ж: Модульдің өлшемдері 17.71 × 13.77 × 7.87 см.
• С: DIN-рельске орнату жабдығы жинаққа кіре ме?
  Ж: Жоқ, DIN-рельске орнату жабдығы бұл модульмен бірге берілмейді.
• С: Бұл тауар қоймада бар ма және жеткізу қаншалықты жылдам орындалады?
  Ж: Иә, ол қоймада бар және FedEx, UPS немесе DHL арқылы 5 күн ішінде жіберіледі.
