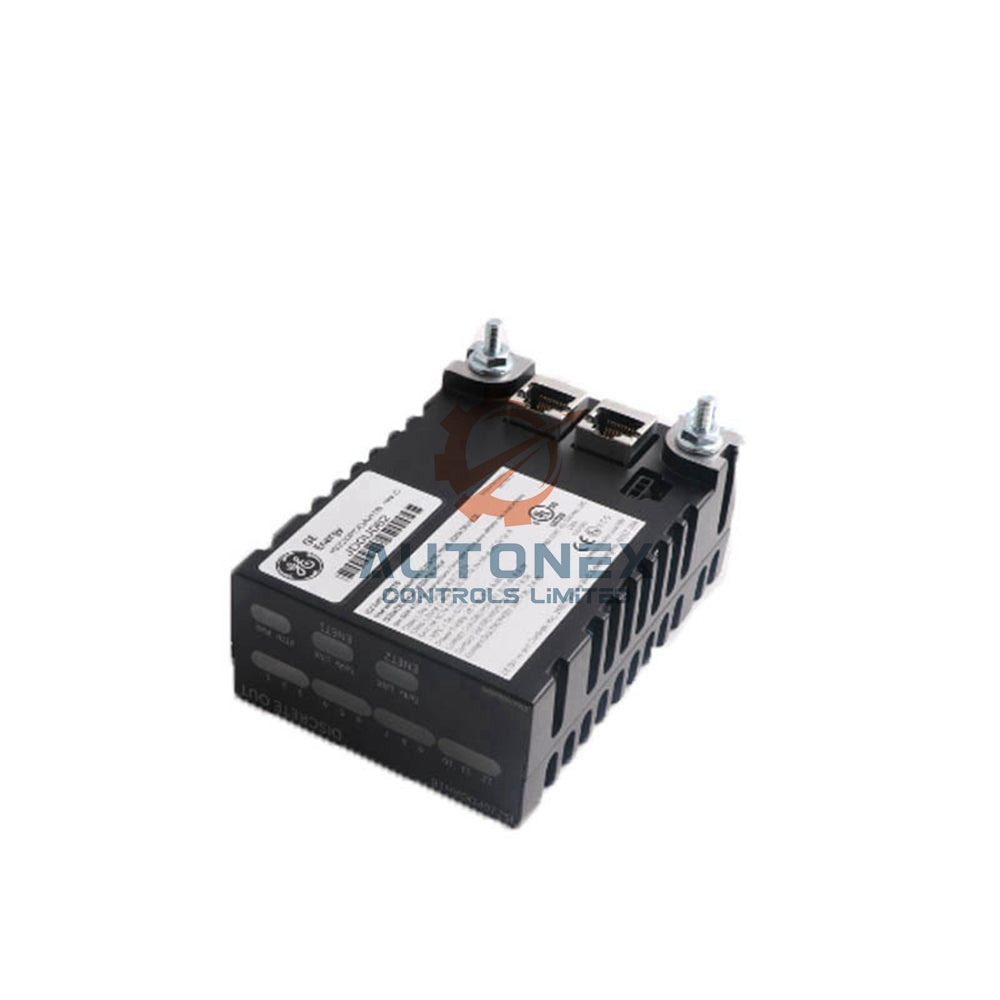

IS220PRTDH1B GE Mark VIe RTD кіріс модулі

IS220PRTDH1B RTD кіріс модулі – GE Mark VIe сериясы

Техникалық сипаттамалар

• Бренд: GE Energy
• Модель: IS220PRTDH1B
• Санат: RTD кіріс модулі
• Серия: Mark VIe
• Бөлшек нөмірі: IS220PRTDH1B
• Өнім түрі: RTD кіріс пакеті
• Өндіруші: General Electric
• Қуат көзі: 28 VDC кезінде 0.24 A
• RTD кіріс диапазоны: 10 mA кезінде 0-ден 4.2 VDC-ге дейін
• Кірістер: 8 RTD арнасына дейін
• Қоздыру тогы: 10 mA DC, мультиплекстелген, үздіксіз емес
• Үлгі алу жиілігі: қалыпты режимде секундына 4 рет
• Жылдам үлгі алу жиілігі: жылдам режимде секундына 25 рет
• Ethernet порттары: 2 RJ-45 порты
• Ethernet жылдамдығы: 10 MB/s және 100 MB/s мәндері арасында автоматты түрде келіседі
• Дуплекс режимі: жартылай дуплекс пен толық дуплекс арасында автоматты түрде келіседі
• Жұмыс температурасы: -30-дан +65 °C-ге дейін
• Негізгі PCB жабыны: конформды жабын
• Оқшаулау: PRTD қамтамасыз ететін гальваникалық оқшаулау
• Кабельдің максималды кедергісі: екі бағытта 15 Ом
• RTD-ның максималды қашықтығы: шкафтан 300 метр (984 фут)
• Үйлесімді клеммалық тақталар: IS200TRTDH2D, IS200SRTDH1A, IS200SRTDH2A
• Керек-жарақтардың жалпы саны: 3 тақта
• Өнімнің шыққан елі: Америка Құрама Штаттары (АҚШ)
• Қолжетімділігі: қоймада бар

Функционалдық шолу

• IS220PRTDH1B бір немесе екі I/O Ethernet желісін RTD кірісінің клеммалық тақтасымен байланыстырады.
• Оның құрамында ортақ процессор тақтасы және RTD кіріс функцияларына арналған жинақтау тақтасы бар.
• Модуль клеммалық тақтаға DC-37 істікшелі коннектор арқылы қосылады.
• Үш істікшелі қуат кірісі пакетке 0.24 A токпен 28 VDC береді.
• Қос RJ-45 Ethernet коннекторлары шығыс пен желілік байланысты қамтамасыз етеді.
• LED индикатор шамдары ақауларды оңай анықтауға арналған көрнекі диагностика береді.
• Пакет бір I/O пакетімен және бір немесе екі желілік қосылыммен симплекс режимінде жұмыс істеуді қолдайды.
• Екі желілік кіріс қолданылғанда, Ethernet жолдарының екеуі де белсенді күйде қалады.
• Бір желідегі ақау модуль жұмысына әсер етпейді, ал жұмыс істеп тұрған желі ақау туралы хабарлайды.
• Бұл құрылым дәстүрлі ыстық резервтік жүйеге қарағанда ақауларға төзімділікті арттырады.

Аналогтық кіріс жабдығы және өлшеу өнімділігі

• RTD клеммалық тақтасы PRTD кіріс тақтасына сегіз үш сымды RTD кірісін береді.
• Икемді орнату үшін әрбір RTD жерге қосылған немесе жерге қосылмаған күйде болуы мүмкін.
• Пакет әрбір RTD-ға 10 mA DC мультиплекстелген қоздыру тогын береді.
• A/D түрлендіргіші қалыпты режимде әр сигнал мен қоздыру тогын секундына төрт рет үлгілейді.
• Жылдам режимде үлгі алу жиілігі секундына 25 ретке дейін артады.
• Үлгі алу уақыт аралығы тұрақты көрсеткіштерді қамтамасыз ету үшін қуат жүйесінің жиілігіне байланысты.
• RTD кіріс тізбегіндегі гальваникалық оқшаулауды PRTD модулі қамтамасыз етеді.
• Бұл оқшаулау клеммалық тақтадағы өтпелі кернеуден қорғауды өзгертуді талап етеді.
• TRTDH1D тақтасы стандартты сканерлеу жиілігімен үйлесімді сүзуді ұсынады.
• TRTDH2D тақтасы жылдам сканерлеу жиілігі үшін азырақ сүзуді қамтамасыз етеді.
• PRTD ескі TRTD тақтасына орнатылса, үйлесімсіздік туралы хабарлама көрсетіледі.
• Бұл үйлесімсіздік туралы хабарланған кезде физикалық зақым болмайды.

Процессор және Ethernet мүмкіндіктері

• Процессор тақтасы I/O пакетінің функциясына арналған жинақтау тақтасымен байланысады.
• Жұмсақ іске қосу тізбегі қуат берілген кезде процессор тақтасында қолжетімді кернеуді біртіндеп арттырады.
• Жергілікті қуат көздері ретімен қосылады, ал процессорды қалпына келтіру функциясы өшіріледі.
• Өзін-өзі тексеру рәсімдерінен кейін процессор қолданбалы кодты флеш-жадтан жүктейді.
• Қолданбалы код дұрыс сәйкестікті растау үшін тақта идентификаторы туралы ақпаратты оқиды.
• Процессор қолданбалы кодты, жинақтау тақтасын және клеммалық тақтаны тексереді.
• Сәйкестік дұрыс болғанда, процессор Ethernet байланысын орнатуға әрекет жасайды.
• Ethernet инициализациясы DHCP арқылы желілік мекенжай сұраудан басталады.
• Мекенжай сұрауында клеммалық тақтаның бірегей идентификаторы пайдаланылады.
• Ethernet инициализациясынан кейін процессор борттық логиканы бағдарламалап, қолданбаны іске қосады.
• Содан кейін жинақтау тақтасы процессордың басқаруымен жұмысын бастайды.
• Процессордың қолданбалы кодында бір немесе екі Ethernet кірісіне арналған барлық логика бар.

Жиі қойылатын сұрақтар

• С: IS220PRTDH1B кіріс диапазоны қандай?
  Ж: RTD кіріс диапазоны 10 mA кезінде 0-ден 4.2 VDC-ге дейін.
• С: Бұл модуль қанша RTD кірісін қабылдай алады?
  Ж: Ол сегіз RTD кірісіне дейін қабылдайды.
• С: Жұмыс температурасының диапазоны қандай?
  Ж: Модуль -30-дан +65 °C-ге дейінгі температурада жұмыс істейді.
• С: Бұл модульмен қандай клеммалық тақталар жұмыс істейді?
  Ж: Ол IS200TRTDH2D, IS200SRTDH1A және IS200SRTDH2A тақталарымен жұмыс істейді.
• С: Қалыпты үлгі алу жиілігі қандай?
  Ж: Қалыпты үлгі алу жиілігі секундына 4 рет.
• С: Жылдам үлгі алу жиілігі қандай?
  Ж: Жылдам үлгі алу жиілігі секундына 25 рет.
• С: RTD құрылғылары шкафтан қаншалықты қашықта болуы мүмкін?
  Ж: RTD құрылғылары 300 метрге (984 футқа) дейін қашықта болуы мүмкін.
• С: Бұл модуль қосарлы немесе TMR режимін қолдай ма?
  Ж: Жоқ, PRTD пакеті тек симплекс режимінде жұмыс істейді.
