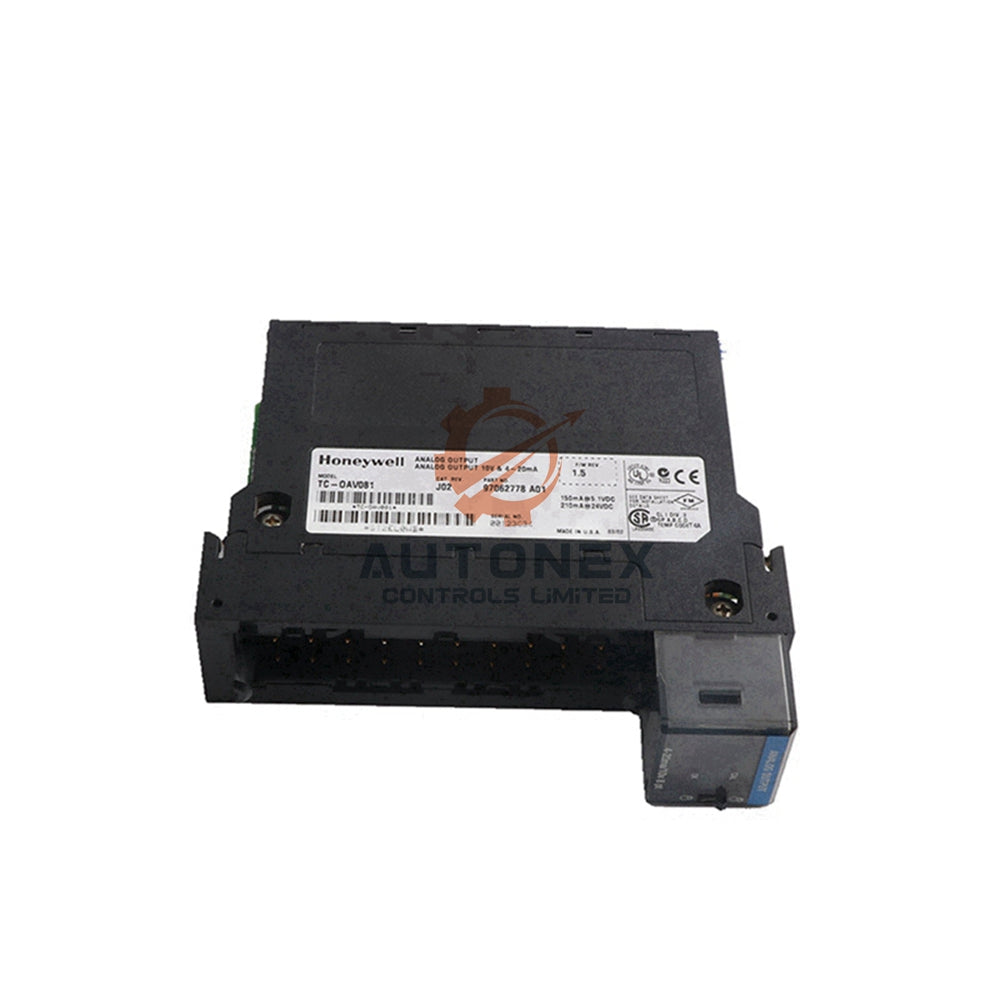

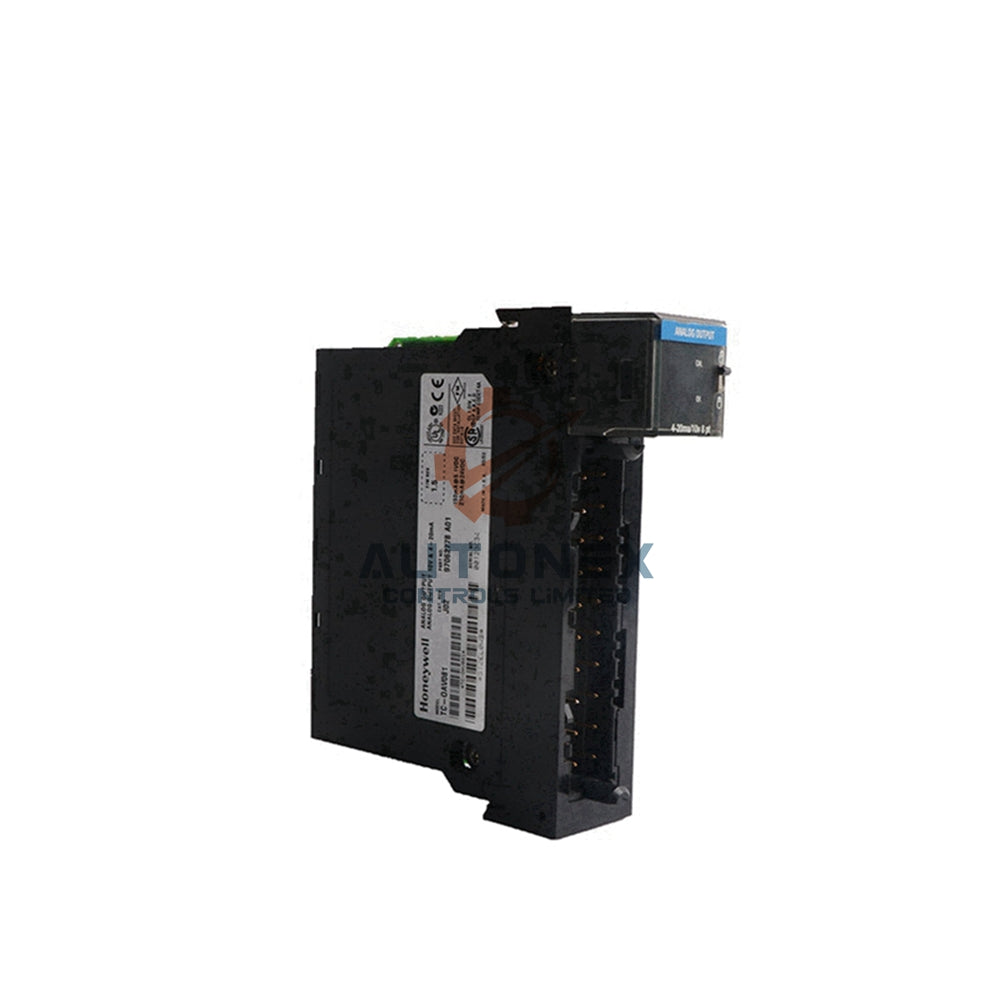

Honeywell TC-OAV061 6-нүктелі оқшауланған кернеу модулі

Honeywell TC-OAV061 аналогтық шығыс модулі — 6 нүктелі оқшауланған кернеу шығысы

Негізгі техникалық сипаттамалар

• Бренд: Honeywell
• Модель: TC-OAV061
• Санат: Аналогтық шығыс модулі
• Нүктелер саны: Гальваникалық оқшауланған 6 арна
• Шығыс кернеу диапазоны: 1 KΩ немесе одан жоғары жүктемелерге ±10.50 VDC
• Кернеу ажыратымдылығы: 21 V бойынша 14 бит (1.4 милливольт), 10.5 V бойынша 13 бит және таңба биті
• Шығыс кедергісі: 3 Ω-нан аз
• Тізбектің ашық екенін анықтау: Жоқ
• Шығысты артық кернеуден қорғау: Бөлме температурасында 24 VAC/VDC, үздіксіз
• Ашық қысқа тұйықталудан қорғау: Электрондық ток шектеуімен үздіксіз
• 25℃ кезіндегі калибрленген дәлдік: Диапазонның 0.1%-ынан жоғары
• RFI әсеріне төзімділік: 27-ден 1000 MHz-ке дейінгі диапазонда 10 V/m кезінде қате диапазонның 2.0%-ынан аз
• Барлық арналар үшін модульді жаңарту жылдамдығы: 25 ms
• Шығыстың орнығу уақыты: Резистивті жүктемелер кезінде соңғы мәннің 95%-ына дейін 2 ms-тан аз
• Температура әсерінен шығыс ығысуының дрейфі: Әдетте 60 µV/℃
• Температура әсерінен шығыс күшейту коэффициентінің дрейфі: Әдетте 50 ppm/℃
• Қуаттың жылу түрінде бөлінуі: Ең көбі 4.9 W
• Шинадағы ток: Модульдің қуат тұтыну деректерін қараңыз
• Оқшаулау кернеуі — арнадан арнаға: 1 s ішінде 2546 VDC кернеуімен 100% тексерілген
• Оқшаулау кернеуі — пайдаланушыдан жүйеге: 1 s ішінде 2546 VDC кернеуімен 100% тексерілген
• Қосылым клеммалық блоктары: TC-TBNH, 20 позициялы клеммалық блок

Өнімділік және қоршаған орта әсерлеріне төзімділік

• Модуль сенімді процесті басқару үшін 25℃ кезінде 0.1%-дан жоғары калибрленген дәлдікті сақтайды.
• Әр арнада арна мен жүйе арасында 1 секунд ішінде 2546 VDC кернеуімен тексерілген гальваникалық оқшаулау бар.
• TC-OAV061 бөлме температурасында зақымдалмай, үздіксіз 24 VAC/VDC артық кернеуіне төтеп береді.
• Электрондық ток шектеуі әрбір шығыс нүктесін қысқа тұйықталудан үздіксіз қорғайды.
• RFI әсеріне төзімділік 27-ден 1000 MHz-ке дейінгі диапазонда 10 V/m кезінде де қатені диапазонның 2.0%-ынан төмен деңгейде ұстайды.
• Әдеттегі ығысу дрейфі 60 µV/℃ деңгейінде, ал күшейту коэффициентінің дрейфі тұрақты шығыс үшін 50 ppm/℃ деңгейінде қалады.

Орнату нұсқаулығы

• Модульді TC-OAV061 аналогтық шығыс сериясын қолдайтын Honeywell I/O сөресіне орнатыңыз.
• Өрістік сымдарды жалғау үшін TC-TBNH 20 позициялы клеммалық блогын пайдаланып, әр қосылымды мықтап бекітіңіз.
• ±10.50 VDC шығыс кернеу диапазонын қамтамасыз ету үшін шығыс жүктемесін 1 KΩ немесе одан жоғары деңгейде ұстаңыз.
• RFI әсеріне төзімділік пен дәлдікті сақтау үшін сигнал кабельдерін жоғары кернеулі желілерден алшақ жүргізіңіз.
• Сөреге қуат бермес бұрын шинадағы ток шектеулерін тексеріңіз, себебі модуль 4.9 W-қа дейін жылу бөледі.
• Басқару контурын конфигурациялау кезінде резистивті жүктемелер үшін 2 ms-тан аз орнығу уақытын ескеріңіз.

Жиынтық құрамы

• 1 × Honeywell TC-OAV061 аналогтық шығыс модулі
• 1 × TC-TBNH 20 позициялы клеммалық блок
• 1 × Статикалық электрден қорғайтын қаптама
• 1 × Қорғаныш көбік қаптама

Жеткізу және қолдау

• Біз көптеген халықаралық бағыттарға FedEx, UPS және DHL арқылы жеткіземіз.
• Қоймадағы тауарларды тапсырыс расталғаннан кейін 5 күн ішінде жөнелтеміз.
• Стандартты қайтару саясатымызға сәйкес 30 күн ішінде қайтару сұрауын жіберуге болады.
• Барлық құрылғылар жаңа және өндірушіден алынған түпнұсқа өнімдер.

Жиі қойылатын сұрақтар

• С: TC-OAV061 модулінің шығыс кернеу диапазоны қандай?
  Ж: Ол 1 KΩ немесе одан жоғары жүктемелерге ±10.50 VDC береді.
• С: Бұл модульде қанша оқшауланған арна бар?
  Ж: Тәуелсіз аналогтық шығысқа арналған 6 гальваникалық оқшауланған арнасы бар.
• С: TC-OAV061 қандай ажыратымдылық береді?
  Ж: Ол 21 V бойынша 14 бит, яғни әр қадамға 1.4 милливольт ұсынады.
• С: Модуль барлық арналарды қаншалықты жылдам жаңартады?
  Ж: Модуль барлық арналарды 25 ms ішінде жаңартады.
• С: Резистивті жүктемелер үшін орнығу уақыты қандай?
  Ж: Ол соңғы мәннің 95%-ына 2 ms-тан аз уақытта жетеді.
• С: Бұл модульге қандай клеммалық блок сәйкес келеді?
  Ж: TC-TBNH 20 позициялы клеммалық блогы модульге тікелей қосылады.
• С: Модуль қысқа тұйықталуды қалай өңдейді?
  Ж: Ол электрондық ток шектеуі арқылы қысқа тұйықталудан үздіксіз қорғайды.
• С: 25℃ кезіндегі калибрленген дәлдік қандай?
  Ж: 25℃ кезінде дәлдік диапазонның 0.1%-ынан жоғары.
