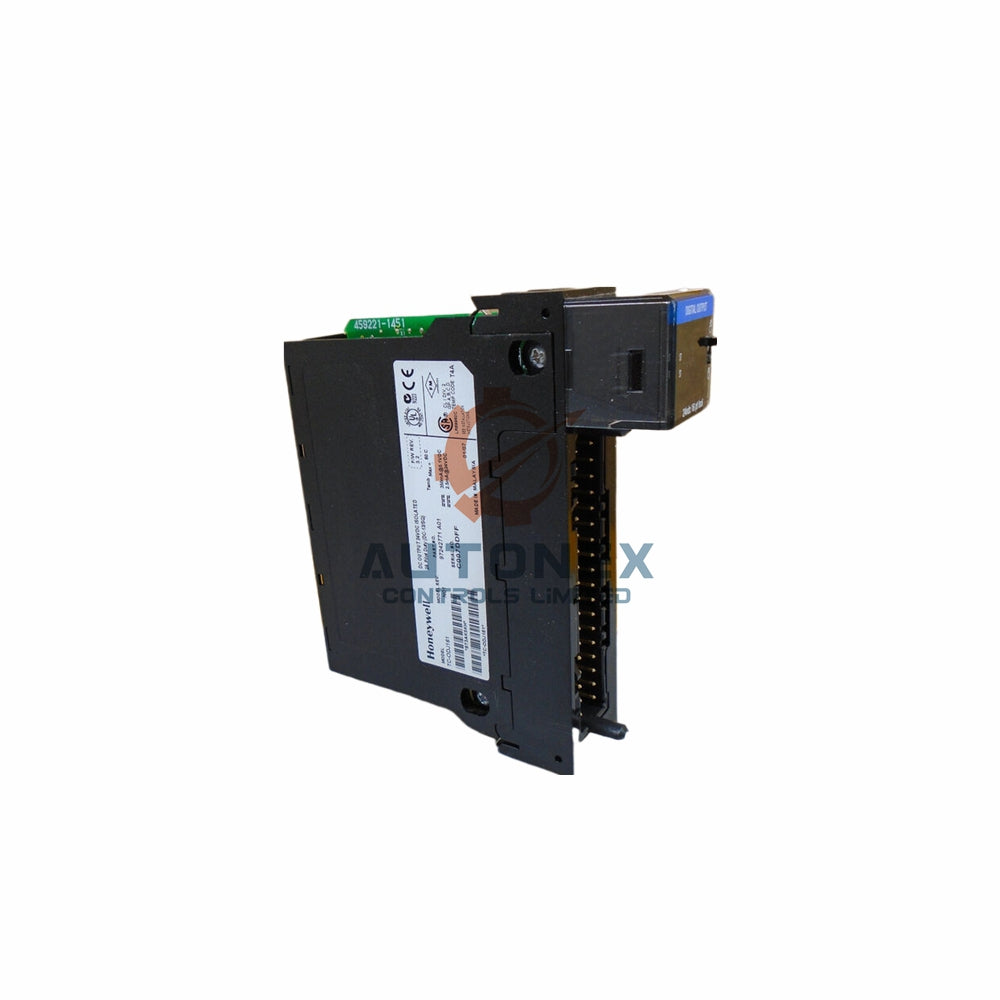

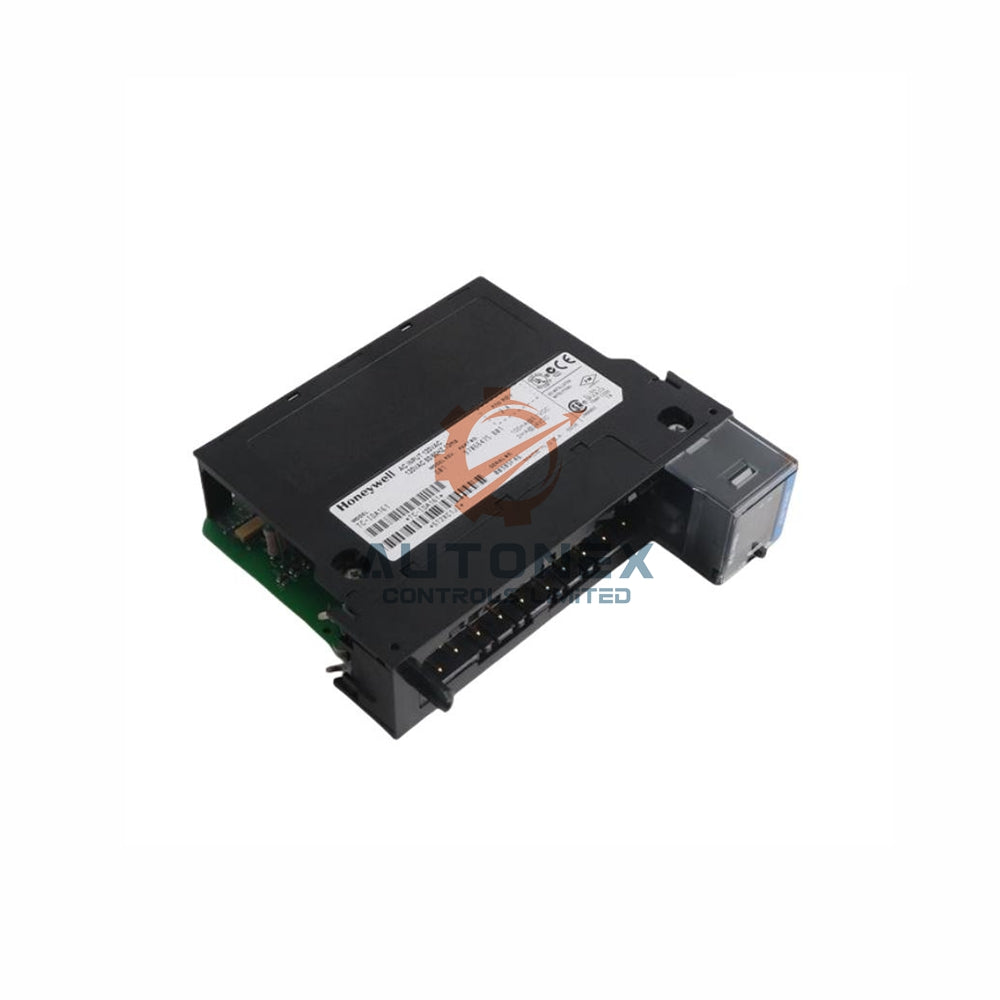

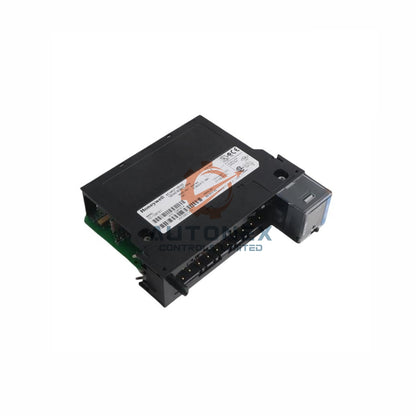

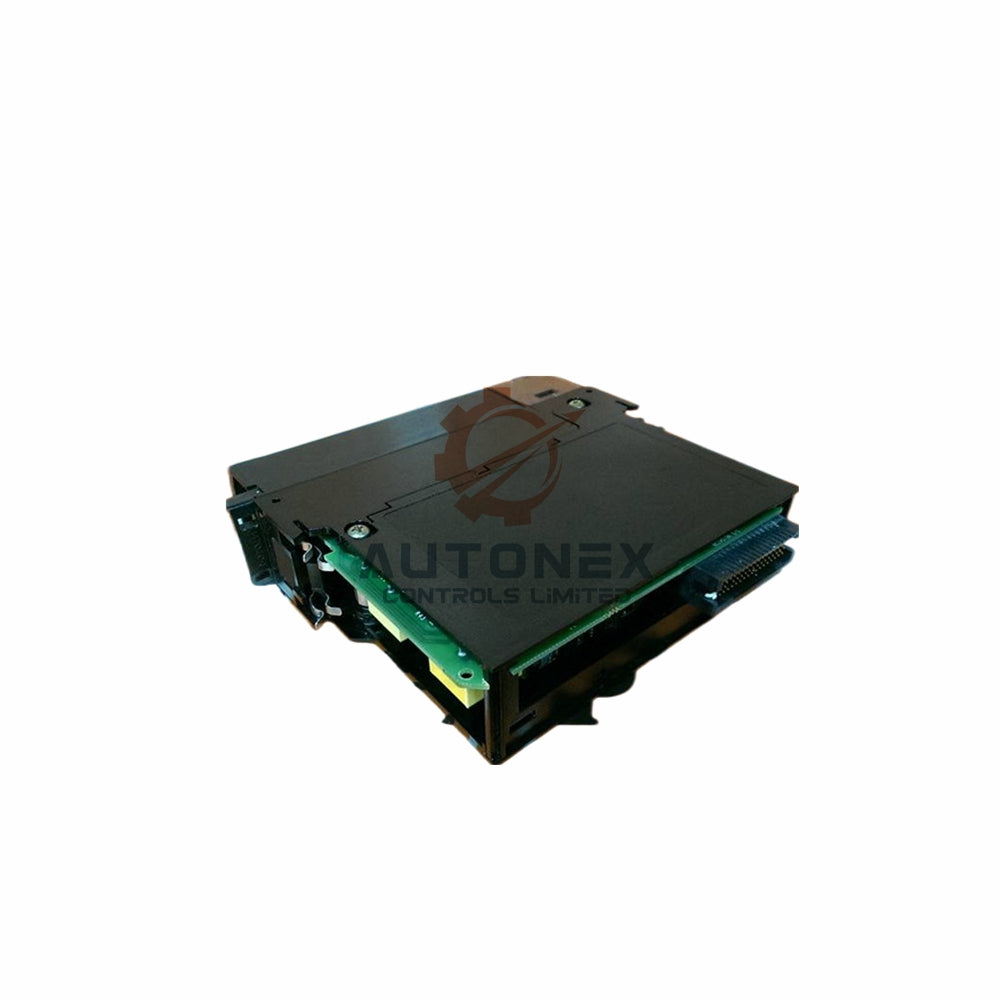

Honeywell TC-IXL061 6 нүктелі термопара кіріс модулі

Honeywell TC-IXL061 термопара кіріс модулі — 6 нүктелі аналогтық кіріс

Негізгі техникалық сипаттамалар

• Бренд: Honeywell
• Модель: TC-IXL061
• Санат: Термопара кіріс модулі
• Ауыстыру туралы ескерту: TC/TK-IXL062 моделіне ауыстырылды; клеммалық блокты қайта сымдау қажет
• Нүктелер саны: 6 арна және 1 суық түйісу арнасы
• Номиналды кіріс кернеу диапазондары: -12 mV-тан +78 mV-қа дейін; -12 mV-тан +30 mV-қа дейін (жоғары ажыратымдылық)
• Қолдау көрсетілетін термопара түрлері: B, E, J, K, R, S, T, N, C
• Ажыратымдылығы: 16 бит (әдетте 1.4 µV); жоғары ажыратымдылық диапазонында 0.70 µV
• Дәлдігі (-12 mV-тан +78 mV-қа дейінгі диапазон): 25℃ температурада 0.1% FSR ±90 µV
• Дәлдігі (-12 mV-тан +30 mV-қа дейінгі диапазон): 25℃ температурада 0.1% FSR ±42 µV
• Дәлдігі (суық түйісу датчигі): Жергілікті CJ датчигінің қатесі арнаға байланысты ±0.3-тен ±3.0℃-қа дейін; қашықтағы CJ датчигінің қатесі ±0.3℃
• Жалпы режимдегі кедергіні басу: 60 Hz жиілікте 120 dB, 50 Hz жиілікте 100 dB
• Барлық арналар үшін модульді жаңарту жылдамдығы: 50 миллисекунд
• Толық шкаланың 5%-ына дейін орнығу уақыты: 80 миллисекундтан аз
• Үзілген тізбекті анықтау: Ашық TC анықтау уақыты әдетте 5 секунд; жоғарылатылған көрсеткіш
• Арна жолағының ені: 0-ден 15 Hz-ке дейін (-3 db)
• Қалыпты режимдегі шуды басу: 60 Hz жиілікте 60 dB
• RFI әсеріне төзімділік: 27-ден 1000 MHz-ке дейінгі диапазонда 10 V/m кезінде диапазонның 2.0%-ынан аз қате
• Асқын кернеуге төзімділігі: 25℃ температурада 120 VAC/VDC үздіксіз
• Температура өзгергендегі кіріс ығысуының дрейфі: әдетте 0.5 µV/℃
• Температура өзгергендегі күшейту дрейфі: әдетте 65 ppm/℃
• Қуат шығыны: ең көбі 4.3 W
• Артқы жазықтық тогы: Module Power Consumption Data құжатының 46-бетін қараңыз
• Қосалқы CJR термисторының модель нөмірі: TC-CJRT01 (бөлшек нөмірі 51109433-100)
• Оқшаулау кернеуі — арнадан арнаға: 1 s ішінде 2546 VDC кернеуінде 100% тексерілген
• Оқшаулау кернеуі — пайдаланушыдан жүйеге: 1 s ішінде 2546 VDC кернеуінде 100% тексерілген
• Қосылым клеммалық блоктары: TC-TBNH, 20 позициялы клеммалық блок

Өнімділік және қоршаған орта әсеріне төзімділік

• Модуль екі кіріс кернеу диапазонында да 25℃ температурада 0.1% FSR дәлдігін қамтамасыз етеді.
• Әр арнада арна мен жүйе арасында 2546 VDC кернеуінде бір секунд бойы тексерілген гальваникалық оқшаулау бар.
• TC-IXL061 25℃ температурада 120 VAC/VDC үздіксіз асқын кернеуіне зақымдалмай төтеп береді.
• Жалпы режимдегі кедергіні басу 60 Hz жиілікте 120 dB-ге жетіп, шуы жоғары өндірістік нысандарда тұрақты көрсеткіштерді қамтамасыз етеді.
• RFI әсеріне төзімділік 27-ден 1000 MHz-ке дейінгі диапазонда 10 V/m кезінде де қатені диапазонның 2.0%-ынан төмен деңгейде сақтайды.
• Кіріс ығысуының әдеттегі дрейфі 0.5 µV/℃ деңгейінде, ал күшейту дрейфі 65 ppm/℃ деңгейінде қалады.

Орнату жөніндегі нұсқаулық

• Модульді TC-IXL061 термопара кіріс сериясын қолдайтын Honeywell I/O сөресіне орнатыңыз.
• Далалық сымдарға арналған TC-TBNH 20 позициялы клеммалық блокты пайдаланып, әр қосылымды мықтап бекітіңіз.
• Бұл модульді TC/TK-IXL062 нұсқасымен ауыстырған кезде клеммалық блоктың сымдарын қайта қосыңыз.
• Жүйеңіз RTP (Remote Termination Panel) құрылғысына сүйенсе, жаңа алдын ала сымдалған кабель пайдаланыңыз.
• ±3℃ эталондық түйісу компенсациясын сақтау үшін шассиді NEMA 4 немесе NEMA 12 қаптамасының ішіне орналастырыңыз.
• Қаптаманың өлшемдерін шамамен ені 24 in., биіктігі 20 in. және тереңдігі 8 in. (610 mm × 508 mm × 203 mm) етіп таңдаңыз.
• Шуды басу мүмкіндігі мен дәлдікті сақтау үшін термопара сымдарын жоғары кернеулі желілерден алшақ жүргізіңіз.

Жиынтық құрамы

• 1 × Honeywell TC-IXL061 термопара кіріс модулі
• 1 × TC-TBNH 20 позициялы клеммалық блок
• 1 × Статикалық электрден қорғайтын қап
• 1 × Қорғаныш көбік қаптамасы

Жеткізу және қолдау

• Біз көптеген халықаралық бағыттарға FedEx, UPS және DHL арқылы жеткіземіз.
• Қоймадағы тауарларды тапсырыс расталғаннан кейін 5 күн ішінде жөнелтеміз.
• Стандартты қайтару саясатымызға сәйкес 30 күн ішінде қайтаруды сұрай аласыз.
• Барлық құрылғылар өндірушіден алынған жаңа және түпнұсқа өнімдер.

Жиі қойылатын сұрақтар

• С: TC-IXL061 моделін алмастыратын модель қандай?
  Ж: Honeywell оны TC/TK-IXL062 моделімен алмастырды, бұл модельге клеммалық блоктың сымдарын қайта қосу қажет.
• С: Бұл модуль қандай термопара түрлерін қолдайды?
  Ж: Ол B, E, J, K, R, S, T, N және C термопара түрлерін қолдайды.
• С: TC-IXL061 қандай кіріс кернеу диапазондарын ұсынады?
  Ж: Ол -12 mV-тан +78 mV-қа дейінгі және жоғары ажыратымдылықтағы -12 mV-тан +30 mV-қа дейінгі диапазонды ұсынады.
• С: Модуль қандай ажыратымдылық береді?
  Ж: Ол 16 бит (әдетте 1.4 µV) және жоғары ажыратымдылық диапазонында 0.70 µV қамтамасыз етеді.
• С: Модуль барлық арналарды қаншалықты жылдам жаңартады?
  Ж: Модуль барлық арналарды 50 миллисекундта жаңартады.
• С: Ашық термопараны анықтау уақыты қандай?
  Ж: Ол ашық термопараны әдетте 5 секундта жоғарылатылған көрсеткішпен анықтайды.
• С: Бұл модульге қандай клеммалық блок сәйкес келеді?
  Ж: TC-TBNH 20 позициялы клеммалық блок модульге тікелей қосылады.
• С: Асқын кернеуге төзімділігі қандай?
  Ж: Ол 25℃ температурада 120 VAC/VDC үздіксіз кернеуге төтеп береді.
• С: Қандай қосалқы суық түйісу термисторына тапсырыс беруім керек?
  Ж: TC-CJRT01 термисторына, бөлшек нөмірі 51109433-100, тапсырыс беріңіз.
