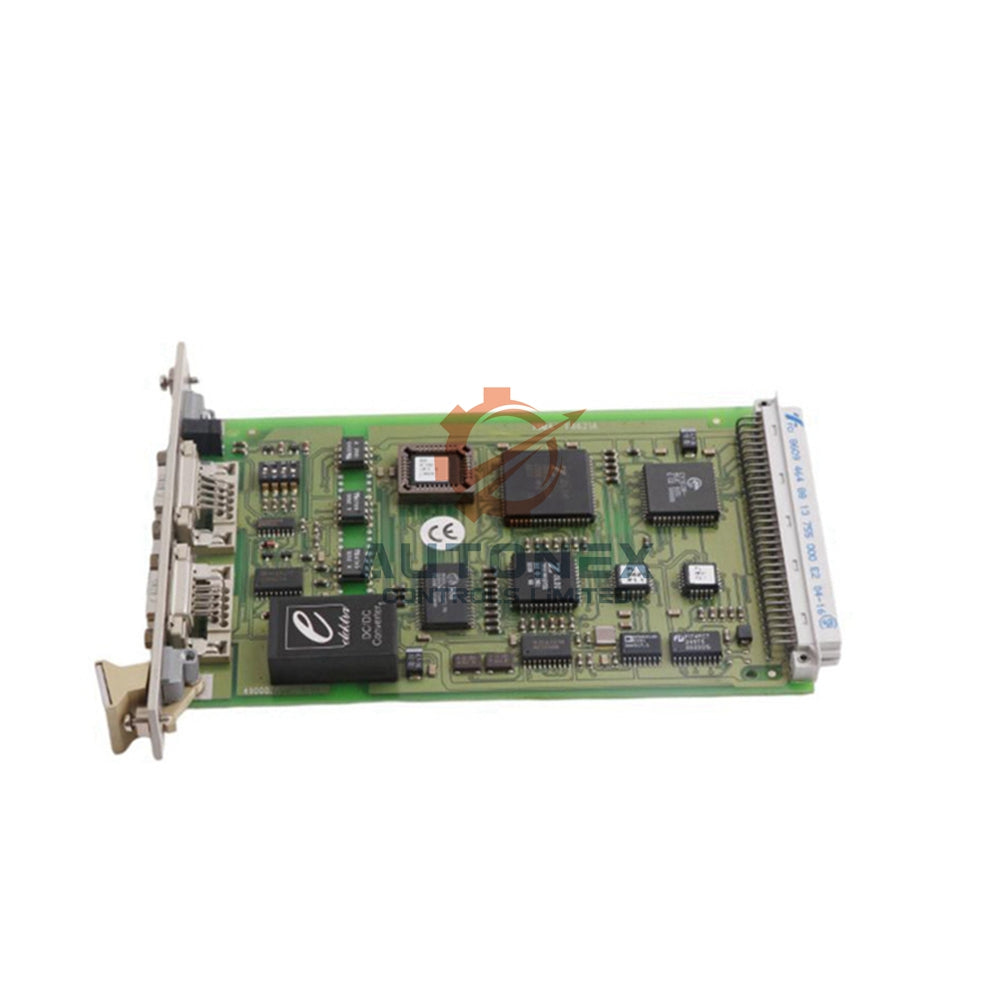

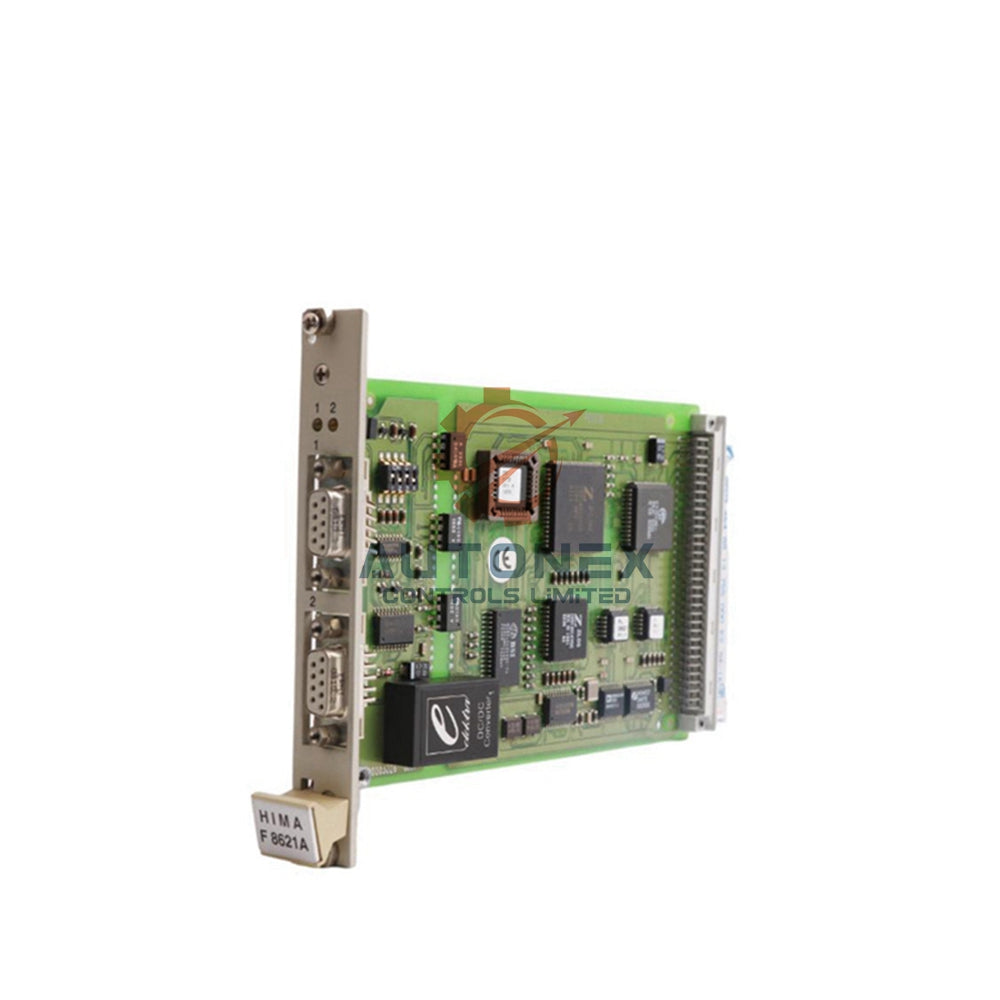

F8621A HIMA Қосөңдеуіш Модулі – 10 МГц 384КБ Жедел Жад

HIMA F8621A Қос процессор модулі – PES H51q жүйелері үшін арнайы өңдеу

Негізгі техникалық сипаттамалар

• Бренд: HIMA
• Модель: F8621A
• Санат: PES H51q үшін қос процессор модулі
• Микропроцессор: Hitachi HD64180, 10 МГц сағат жиілігі
• Жад: 384 кбайт статикалық CMOS-RAM және EPROM 2 микросхемада
• RAM буферлеу: HIMA F7131 қуат көзін бақылау модулі арқылы батареямен қамтамасыз етіледі
• Екі портты RAM: Екінші орталық модульге жоғары жылдамдықтағы жадқа қол жеткізу
• Операциялық жүйе: PLC басты жобасын орындау үшін EPROM микробағдарламасы
• Қуат тұтыну: 5 В тұрақты ток, 360 мА
• Орын талаптары: 4 TE (4 ені бірлік)
• Гальваникалық оқшауланған RS 485: Тәуелсіз байланыс процессорлары бар екі жарты дуплексті арна
• Бод жылдамдықтары: 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600 бпс
• Жылдамдық баптауы: Бағдарламалық қамтамасыз етумен таңдалатын немесе CU-ден DIP ауыстырып қосқыш арқылы алатын

RS 485 интерфейсінің пиндері

• Пин 1: Қолданылмайды
• Пин 2: RP, 5 В диодтар арқылы оқшауланған
• Пин 3 (A/A): RxD/TxD-A, Қабылдау/Жіберу-деректер-А
• Пин 4: CNTR-A, Басқару сигналы А
• Пин 5 (C/C): DGND, Деректер жері
• Пин 6: VP, 5 В қуат көзінің оң полюсі
• Пин 7: Қолданылмайды
• Пин 8 (B/B): RxD/TxD-B, Қабылдау/Жіберу-деректер-B
• Пин 9: CNTR-B, Басқару сигналы B

Байланыс және өңдеу ерекшеліктері

• Екі байланыс процессоры: Әр RS 485 интерфейсінде өзіне тән байланыс процессоры бар
• Бод жылдамдығын икемді баптау: Бағдарламалық қамтамасыз етумен бапталатын немесе CU DIP ауыстырып қосқышынан алынатын
• Максималды жіберу жылдамдығы: Екі арнада да 57600 бпс дейін
• Гальваникалық оқшаулау: Жерлік контурлар мен кернеу ауытқуларынан қорғайды
• Екі портты RAM интерфейсі: Жылдам деректер алмасу үшін Bus 1-ге тікелей қосылады
• Басты жобаны сақтау: RAM сыртқы батарея арқылы PLC жобасын сақтайды

Жиі қойылатын сұрақтар

• F8621A қандай процессорды қолданады?
  10 МГц жиілікте жұмыс істейтін Hitachi HD64180 микропроцессорын қолданады.
• F8621A қанша жадқа ие?
  384 кбайт статикалық CMOS-RAM және EPROM екі микросхемада орналасқан.
• Қуат өшкенде RAM қалай қоректенеді?
  F8621A батареялық буферлеу үшін F7131 қуат көзін бақылау модуліне сүйенеді.
• RS 485 қандай бод жылдамдықтарын қолдайды?
  300-ден 57600 бпс-ке дейін, оның ішінде 9600, 19200, 38400 және 57600 бпс.
• Бод жылдамдығын қолмен орнатуға бола ма?
  Иә, бағдарламалық қамтамасыз ету арқылы орнатуға немесе CU DIP ауыстырып қосқышынан мәндерді алуға болады.
• F8621A H41q жүйелерімен үйлесімді ме?
  Жоқ, бұл модуль тек PES H51q жүйелері үшін арнайы жасалған.
• F8621A физикалық ені қанша?
  4 TE, яғни әрқайсысы 5,08 мм болатын 4 ені бірлік алады.
• Бұл модуль жаңа және түпнұсқа ма?
  Иә, әрбір F8621A жаңа және зауыттық қаптамадағы HIMA өнімі.
