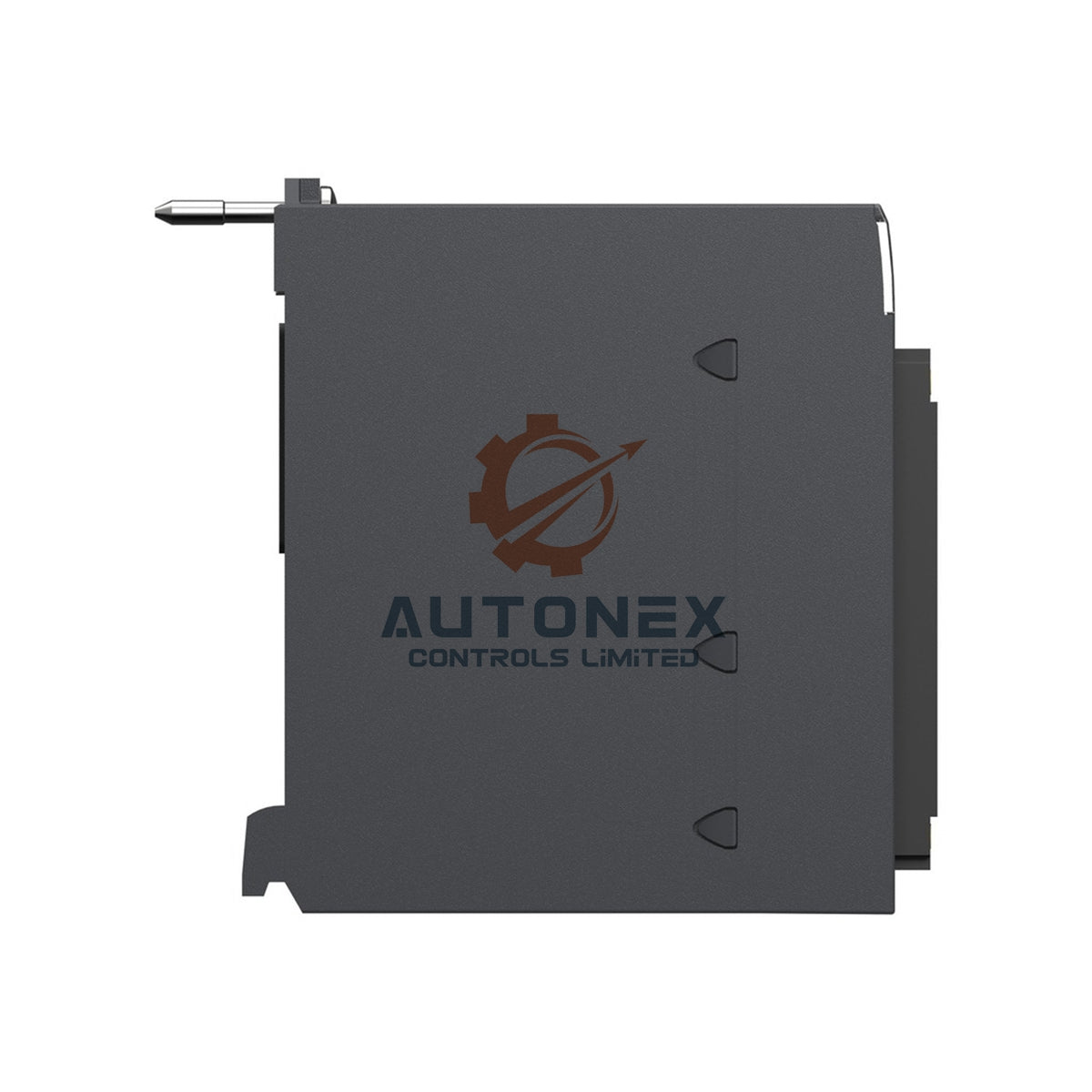

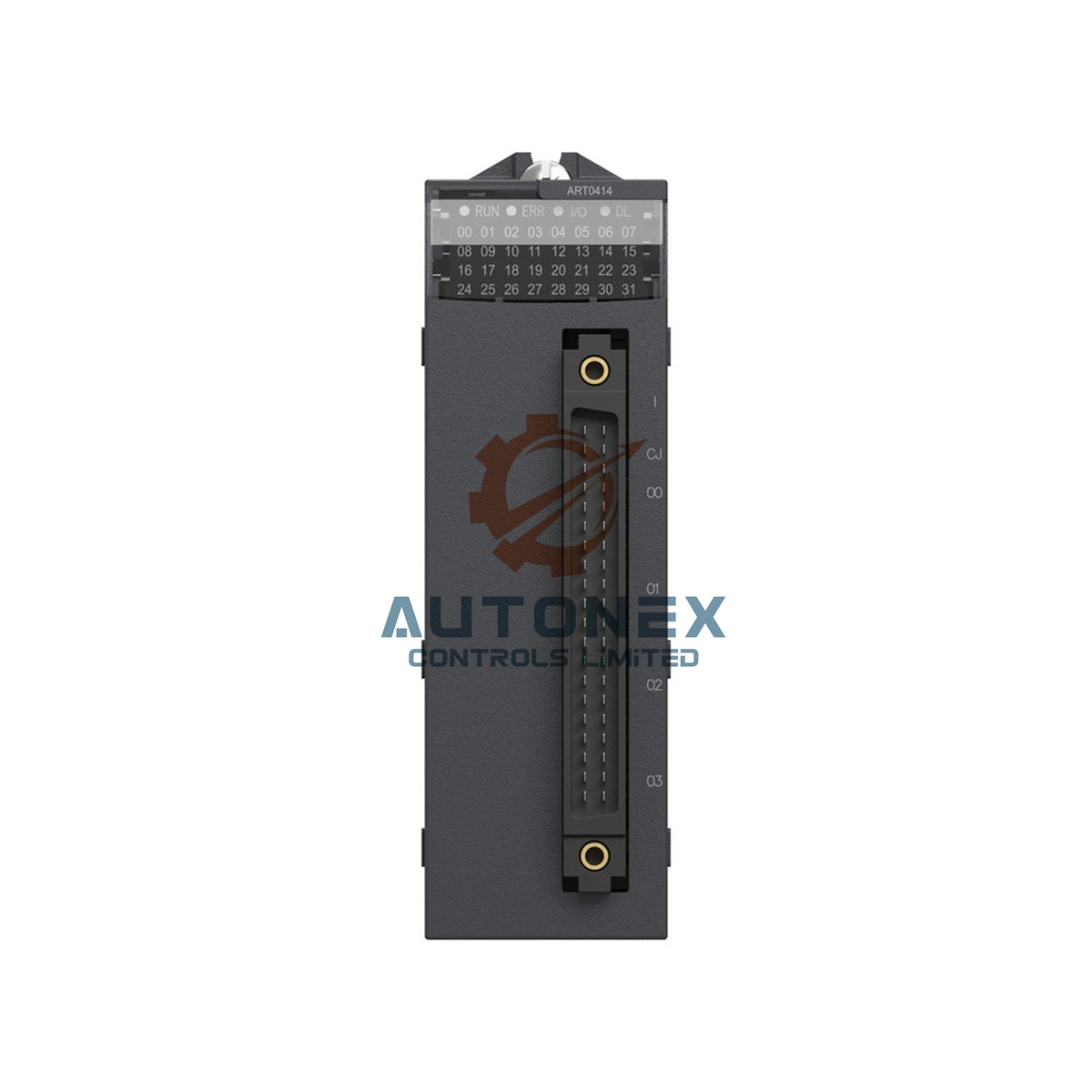

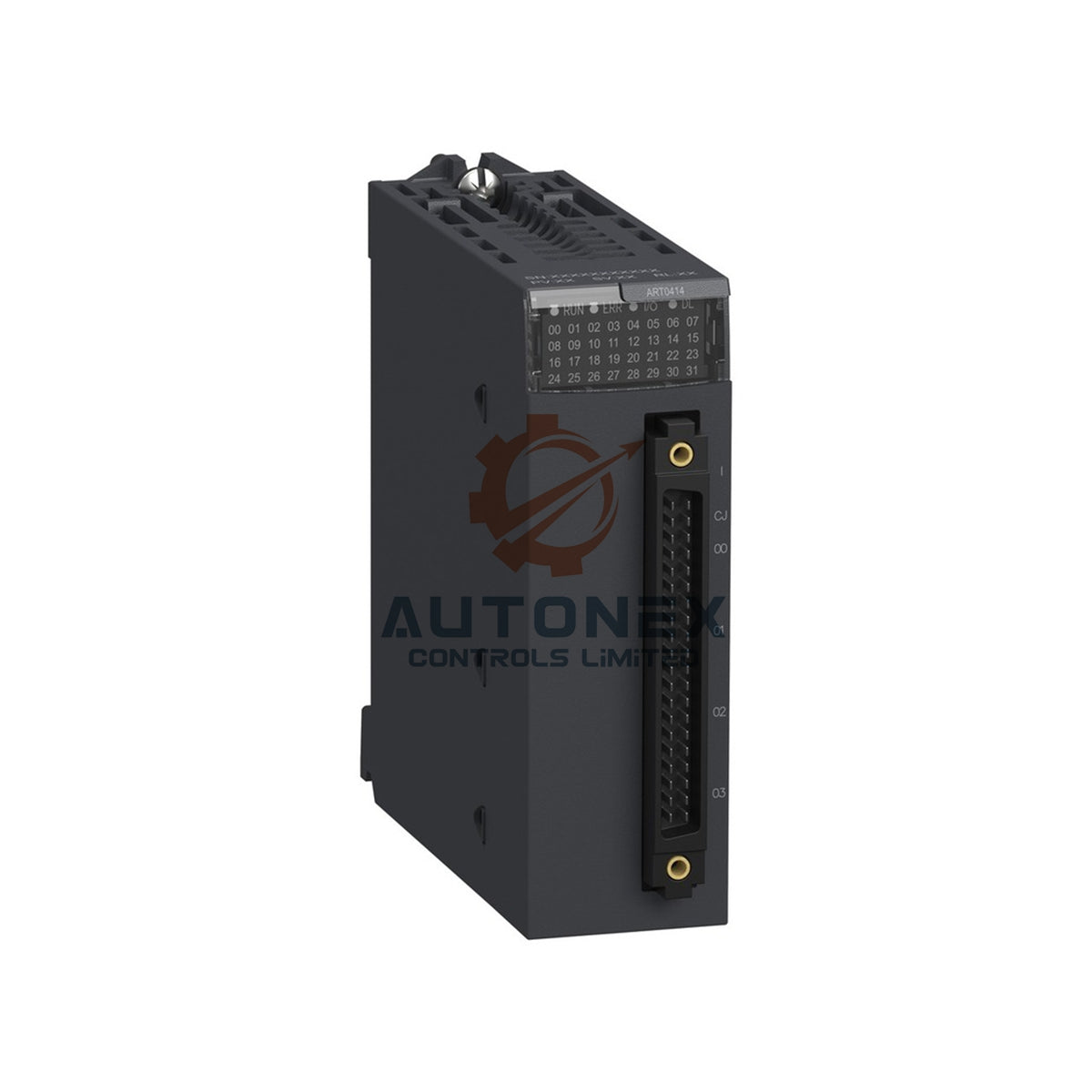

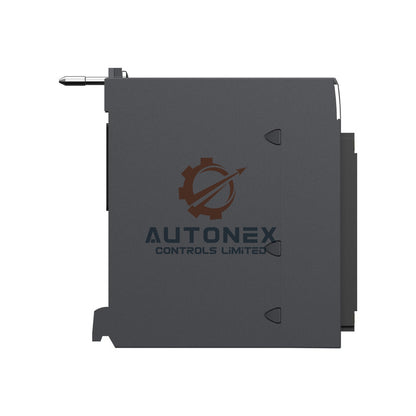

BMXDDO3202K Schneider X80 12/24V DC дискретті шығыс модулі

BMXDDO3202K Modicon X80 32 арналы дискретті шығыс модулі

Техникалық сипаттамалар

• Бренд: Schneider Electric
• Модель: BMXDDO3202K
• Сериясы: Modicon X80
• Санаты: Дискретті шығыс модулі
• Арналар: 32 транзисторлық шығыс
• Сигнал ауқымы: 12/24 V DC
• Шығыс тогы: әр арнаға 0.55 A, модуль үшін ең көбі 17.6 A
• Ажыратымдылығы мен дәлдігі: дискретті сигналдарға қолданылмайды
• Жауап беру уақыты: 0.3 ms
• Параллель жұмыс: 3 арнаға дейін
• MTBF: 833,000 сағат
• Оқшаулау: шығыс топтары арасындағы топаралық оқшаулау
• Диагностика: алдыңғы панельдегі модуль күйінің жарықдиоды
• Қосылым: 40 істікшелі жоғары тығыздықты клеммалық блок
• Далалық қорек кернеуі: 12/24 V DC
• Қуат тұтынуы: 3.1 W
• Шинадан тұтынатын ток: 24 V DC кезінде 130 mA

Қоршаған орта және физикалық сипаттамалар

• Жұмыс температурасы: 0°C-тан +60°C-қа дейін
• Сақтау температурасы: -25°C-тан +70°C-қа дейін
• Салыстырмалы ылғалдылық: 5%-дан 95%-ға дейін, конденсациясыз
• Қорғаныс дәрежесі: IP20
• Өлшемдері (Б×Е×Т): 100 × 28 × 93 мм
• Салмағы: 0.142 кг
• Өмірлік цикл күйі: қолданыста, M340 және M580 үшін ортақ енгізу/шығару платформасы (2026-09 күні тексерілген)

Орнату нұсқаулығы

• Модульді үйлесімді Modicon X80 тірегіне орнатып, бекіткіш бұрандаларды қатайтыңыз.
• Жобаңыздың электр сызбасына сәйкес далалық шығыстарды 40 істікшелі клеммалық блокқа жалғаңыз.
• Тіректі қуаттандырмас бұрын 12/24 V DC далалық қорек көзінің полярлығын тексеріңіз.
• Электрлік кедергіні азайту үшін шығыс кабельдерін аналогтық және байланыс желілерінен алшақ жүргізіңіз.
• Модульдің дұрыс жұмыс істеп тұрғанын тексеру үшін іске қосылғаннан кейін күй индикаторын тексеріңіз.
• 0°C-тан +60°C-қа дейінгі ауқымды сақтау үшін модульдің айналасында жеткілікті бос орын қалдырыңыз.

Қаптаманың құрамы

• Schneider Electric компаниясының бір BMXDDO3202K дискретті шығыс модулі
• Бір 40 істікшелі жоғары тығыздықты клеммалық блок
• Қауіпсіз тасымалдауға арналған қорғаныш қаптама
• Тапсырысыңызға қарай FedEx, UPS немесе DHL арқылы жеткізіледі

ЖҚС

• С: BMXDDO3202K модулінде қанша шығыс бар? Ж: Онда 12/24 V DC кернеуіне арналған 32 транзисторлық шығыс бар.
• С: Әр арна қандай токқа төтеп бере алады? Ж: Әр арна 0.55 A, ал модуль ең көбі 17.6 A токқа төтеп бере алады.
• С: Модуль қаншалықты жылдам жауап береді? Ж: Ол 0.3 ms жауап беру уақытымен ауыстырып қосылады.
• С: Шығыстарды параллель қосуға бола ма? Ж: Иә, 3 арнаға дейін параллель қосуға болады.
• С: MTBF мәні қандай? Ж: Модульдің MTBF көрсеткіші 833,000 сағат.
• С: Қандай жұмыс температурасы ауқымын қолдайды? Ж: 0°C-тан +60°C-қа дейін жұмыс істейді.
• С: Модуль қоймада бар ма? Ж: Иә, қоймада бар және 5 күн ішінде жөнелтіледі.
• С: Өнімнің күйі қандай? Ж: Ол мүлдем жаңа және түпнұсқа.
• С: Қандай логистикалық серіктестерді пайдаланасыздар? Ж: DHL және басқа да кең таралған тасымалдаушылар арқылы жеткіземіз.
• С: Қайтару саясаты қандай? Ж: 30 күн ішінде тауарды қайтаруға болады.
