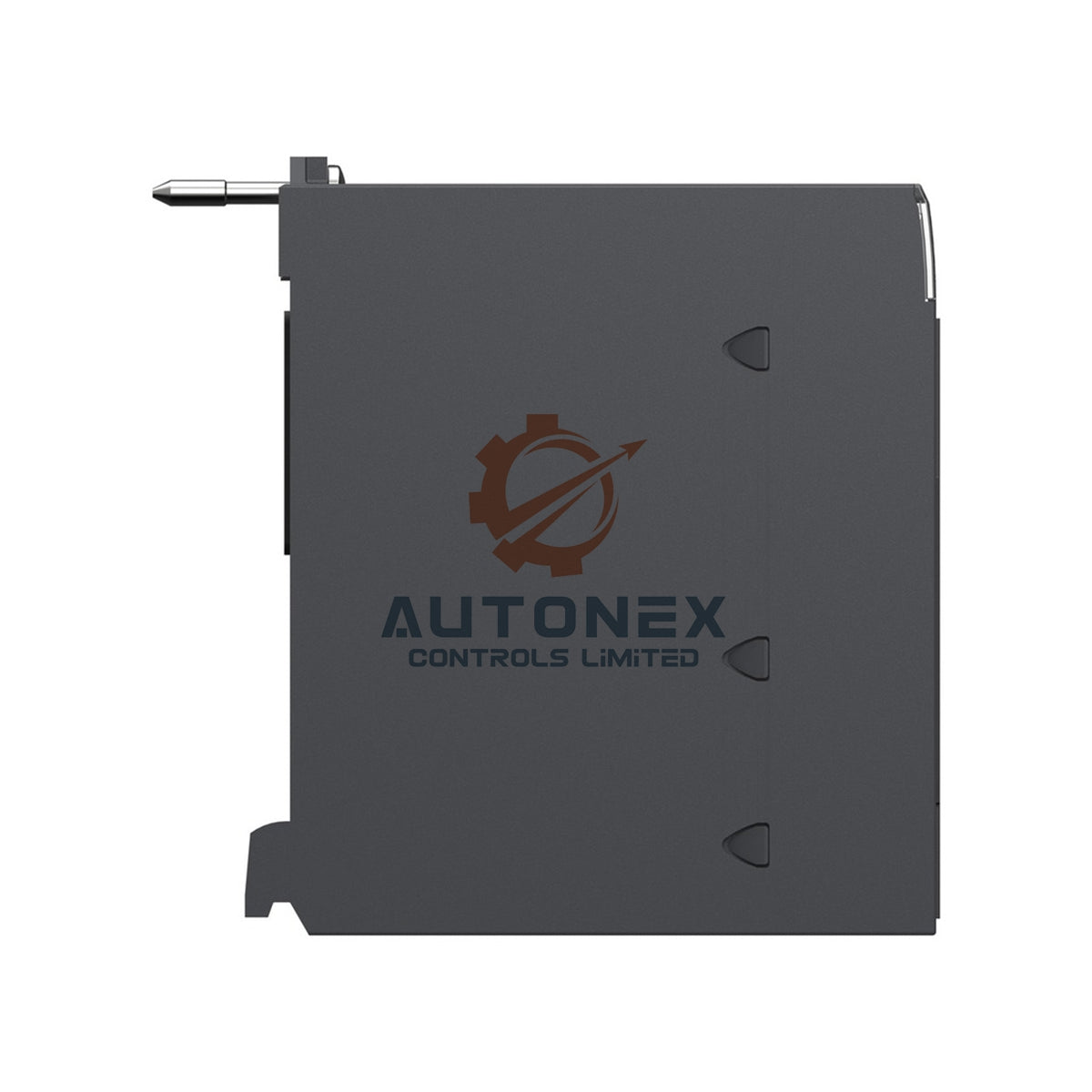

BMXDDO1612 Schneider 24V тұрақты ток транзисторлық шығыс модулі

BMXDDO1612 Modicon X80 16 арналы дискретті шығыс модулі

Техникалық сипаттамалар

• Бренді: Schneider Electric
• Моделі: BMXDDO1612
• Сериясы: Modicon X80
• Санаты: Дискретті шығыс модулі
• Арналар: 16 транзисторлық шығыс
• Сигнал ауқымы: 24 V DC
• Шығыс тогы: әр арнаға 0.625 A, модуль үшін ең көбі 10 A
• Ажыратымдылығы мен дәлдігі: дискретті сигналдарға қолданылмайды
• Жауап беру уақыты: 1.2 мс
• Параллель жұмыс: 2 арнаға дейін
• Оқшаулау: шығысты логикадан оқшаулау
• Диагностика: модуль күйінің LED индикаторы және әр арнаға арналған LED индикаторы
• Қосылым: 20 істікшелі клеммалық блок
• Өрістік қорек кернеуі: 24 V DC
• Қуат тұтынуы: 1.8 W
• Шинадан тұтынатын ток: 24 V DC кернеуінде 75 mA

Қоршаған орта және физикалық деректер

• Жұмыс температурасы: 0°C пен +60°C аралығы
• Сақтау температурасы: -25°C пен +70°C аралығы
• Салыстырмалы ылғалдылық: 5%-дан 95%-ға дейін, конденсациясыз
• Қорғаныс дәрежесі: IP20
• Өлшемдері (Б×Е×Т): 100 × 28 × 93 mm
• Салмағы: 0.15 kg
• Өмірлік цикл күйі: белсенді, M340 және M580 құрылғыларына ортақ енгізу/шығару платформасы (2026-09 күні тексерілген)

Орнату нұсқаулығы

• Модульді үйлесімді Modicon X80 сөресіне орнатып, бекіткіш бұрандаларын қатайтыңыз.
• Өрістік шығыстарды сымдар сызбасына сай 20 істікшелі клеммалық блокқа жалғаңыз.
• Сөрені қуаттандырмас бұрын өрістік қорек көзінің 24 V DC полярлығын тексеріңіз.
• Электрлік кедергілерді азайту үшін шығыс кабельдерін аналогтық және байланыс желілерінен алыс ұстаңыз.
• Әр шығыстың дұрыс ауыстырылатынын тексеру үшін арна индикаторларын бақылаңыз.
• 0°C пен +60°C аралығындағы температураны сақтау үшін модуль айналасында ауа еркін айналатындай орын қалдырыңыз.

Қаптама құрамы

• Schneider Electric компаниясының бір BMXDDO1612 дискретті шығыс модулі
• Бір 20 істікшелі клеммалық блок
• Қауіпсіз тасымалдауға арналған қорғаныш қаптама
• Тапсырысыңызға қарай FedEx, UPS немесе DHL арқылы жеткізу

Жиі қойылатын сұрақтар

• BMXDDO1612 модулінде қанша шығыс бар? Ж: 24 V DC кернеуіндегі 16 транзисторлық шығыс бар.
• С: Әр арна қандай токқа төтеп бере алады? Ж: Әр арна 0.625 A токқа, ал модуль жалпы 10 A токқа төтеп береді.
• С: Модуль қаншалықты жылдам жауап береді? Ж: Ауыстырып-қосу уақыты 1.2 мс.
• С: Модуль қандай оқшаулауды қамтамасыз етеді? Ж: Өрісті қорғау үшін шығысты логикадан оқшаулауды қамтамасыз етеді.
• С: Әр арнаның күйі көрсетіле ме? Ж: Иә, әр арнаға арналған LED индикаторлары және модуль күйінің LED индикаторы бар.
• С: Қандай клеммалық блок пайдаланылады? Ж: 20 істікшелі клеммалық блок.
• С: Модуль қоймада бар ма? Ж: Иә, қоймада бар және 5 күн ішінде жөнелтіледі.
• С: Өнімнің күйі қандай? Ж: Жаңа, түпнұсқа өнім.
• С: Қандай логистикалық серіктестерді пайдаланасыз? Ж: DHL және басқа кең таралған тасымалдаушылар арқылы жеткіземіз.
• С: Қайтару саясатыңыз қандай? Ж: 30 күн ішінде тауарды қайтаруға болады.
