330904-08-10-70-01-05 Бентли Невада жақындық сенсоры

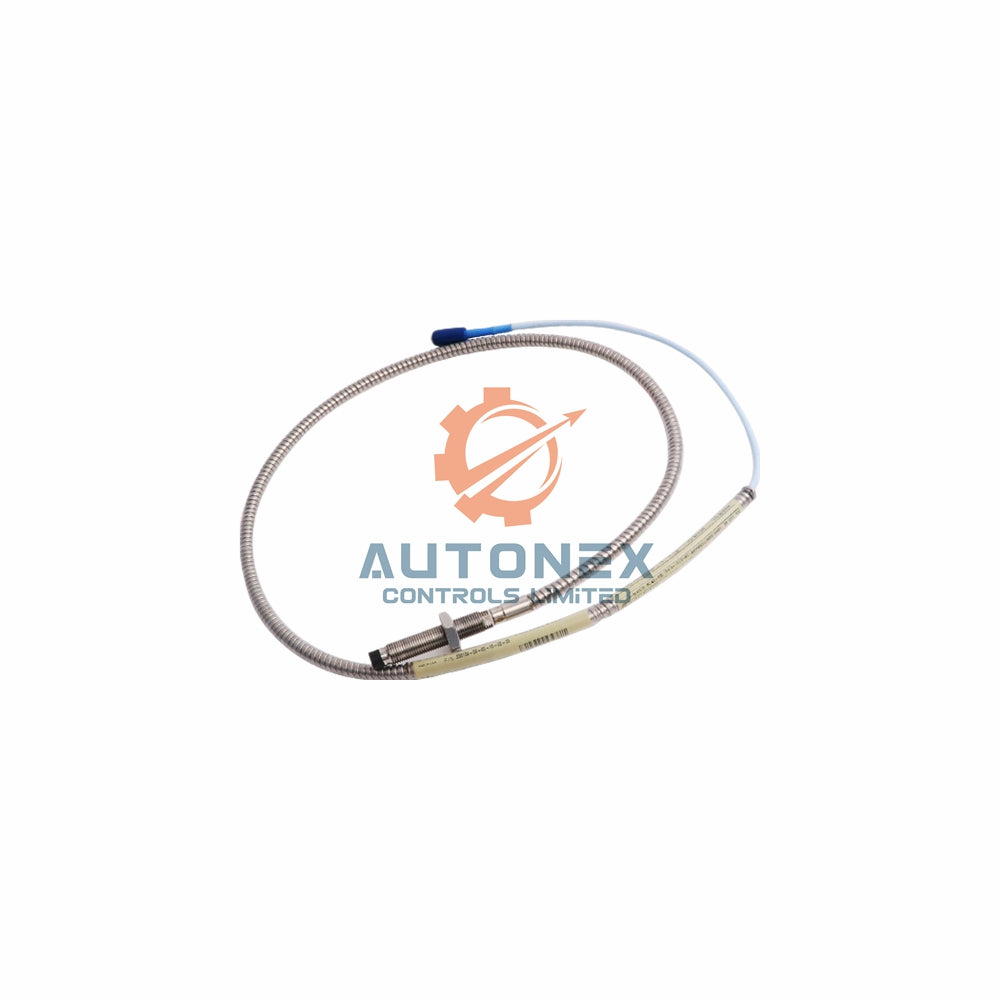

330904-08-10-70-01-05 Bently Nevada 3300 NSv жақындық зонд

• Сызықтық диапазон 0,25 мм-ден 1,75 мм-ге дейін (10-дан 70 милге дейін). Мақсаттан шамамен 0,25 мм қашықтықтан басталады.
• Инкременттік масштаб факторы (ISF) 7,87 В/мм (200 мВ/мил) тең, толық 1,5 мм диапазонда +12,5% / -20% ауыспалылық қатесі бар.
• Ең жақсы сызықтық түзуден ауытқу (DSL) ±0,06 мм (±2,3 мил) кем емес, жоғары сызықтықты қамтамасыз етеді.
• Жиілік жауапкершілігі 0-ден 10 кГц-ке дейін (+0, -3 дБ) типтік, 305 метрге дейінгі алаң сымымен.
• Шешім қабілеті жүйе шудан шектелген; зонд саңылауға пропорционалды тұрақты аналогтық шығыс ұсынады.
• Жұмыс температурасы -52°C-ден +177°C-ге дейін (-62°F-ден +351°F-ге дейін) жұмыс істеу және сақтау үшін.
• Зонд ұшы материалы Полифенилен сульфиді (PPS). Қорап AISI 304 тот баспайтын болаттан (SST) жасалған.
• Кабель 75 Ω коаксиалды FEP оқшаулауымен, жалпы ұзындығы 7,0 метр (23,0 фут), миниатюралық коаксиалды ClickLoc коннекторы және коннектор қорғаушысы бар.
• Минималды мақсат өлшемі 8,9 мм диаметр; ұсынылатын минималды диаметр 13 мм (0,5 дюйм).
• Максималды момент M8x1 жіпте 0,56 N•m (5 in•lb); саусақпен қатайту ұсынылады.
• Минималды иілу радиусы броньсыз немесе броньмен 25,4 мм (1,0 дюйм).
• Зондтың тұрақты ток кедергісі орталықтан сыртқы өткізгішке дейін 7,0 м ұзындықта 5,9 ± 0,9 ом.

Орнату және механикалық сипаттамалар

• Жіпсіз ұзындық нұсқасы осы конфигурация үшін 08 мм.
• Қораптың жалпы ұзындығы 100 мм.
• M8x1 жіптің ену ұзындығы максимум 12 мм.
• Ұсынылатын саңылау параметрі оңтайлы жұмыс үшін 1,0 мм (40 мил).
• 0,2-ден 1,5 мм²-ге дейінгі (16-дан 24 AWG) алаң сымын пайдаланыңыз – үш өткізгішті қорғалған триад кабелі ұсынылады.
• 3300 XL NSv Proximitor мен монитор арасындағы максималды алаң сымының ұзындығы 305 метр (1000 фут).
• Зондтың тығыздағыштары Viton O- сақинасы арқылы дифференциалды қысымды тығыздайды; жөнелтуден бұрын қысымға тексерілмеген.
• Коннектордан коннекторға момент M8x1 қораптар үшін: максимум 7,3 N•m (65 in•lb), ұсынылатын 5,1 N•m (45 in•lb).
• Зонд пен ұзару кабелі механикалық және электрлік жағынан бұрынғы 3300 RAM сериясымен үйлесімді.

Қоршаған орта және химиялық төзімділік

• Химиялық төзімділіктің артуы көптеген процесс компрессорлары қолданбаларында пайдалануға мүмкіндік береді.
• 3000 сериялы 190 зондпен салыстырғанда бірдей саңылау қашықтығында жақсартылған бүйірлік көрініс сипаттамалары.
• Сақтау және жұмыс температуралары бірдей: -52°C-ден +177°C-ге дейін.
• Агенттік мақұлдау нұсқасы 05 бірнеше жаһандық сертификаттарды қамтиды.

Электрлік және кабель деректері

• Ұзару кабелінің тұрақты ток кедергісі: орталық өткізгіш 0,220 Ω/м (0,067 Ω/фт); қорғаныс 0,066 Ω/м (0,020 Ω/фт).
• Ұзару кабелінің сыйымдылығы типтік 69,9 пФ/м (21,3 пФ/фт).
• Зонд кабелі түрі: 75 Ω коаксиалды FEP оқшауланған, 0,5, 1, 5 немесе 7 метрлік жалпы ұзындықта қолжетімді.

Орау және жеткізу

• Әрбір 330904-08-10-70-01-05 зонд бастапқы зауыттық орамында жеткізіледі.
• Құрамында зонд жинағы, қосылған кабель және ClickLoc коннекторы мен қорғаушысы бар.
• Жеткізу әдістері: FedEx, UPS, DHL – біз 5 жұмыс күні ішінде жөнелтеміз.
• Барлық бірліктер жаңа және тікелей Bently Nevada қорынан шығады.
• Біз 30 күндік қайтару саясатын қолданылмаған және бастапқы күйдегі заттар үшін қолдаймыз.

Жиі қойылатын сұрақтар (ЖҚС)

• Бұл зонд ескі 3300 RAM жүйелерімен үйлесімді ме? Иә, механикалық және электрлік жағынан бұрынғы 3300 RAM зондтарымен ауыстырылады.
• Осьтік позицияны өлшеу үшін ұсынылатын мақсат диаметрі қандай? Минимум 13 мм (0,5 дюйм); кіші біліктер масштаб факторын өзгертуі мүмкін – саңылауды азайтыңыз.
• Бұл зондты жоғары қысымды ортада қолдануға бола ма? Viton O- сақинасы дифференциалды қысымды тығыздайды, бірақ жөнелтуден бұрын қысымға тексерілмейді. Тест талаптары үшін тапсырыс бойынша жобалау бөліміне хабарласыңыз.
• Максималды алаң сымының ұзындығы қандай? Proximitor мен монитор арасындағы 305 метрге (1000 фут) дейін – жоғары жиілікті төмендеу үшін жиілік жауап графиктерін қараңыз.
• Бұл зат қоймада бар ма? Иә, біз 3300 NSv зонд үшін дайын қорды ұстаймыз. Жөнелту 5 жұмыс күні ішінде жүзеге асады.
• Зондтың тұрақты ток кедергісі қандай? 7,0 м ұзындықта, RPROBE орталықтан сыртқы өткізгішке дейін 5,9 ± 0,9 ом.
• M8x1 жіпке қандай момент қолдану керек? Саусақпен қатайту ұсынылады; максимум 0,56 N•m (5 in•lb).
