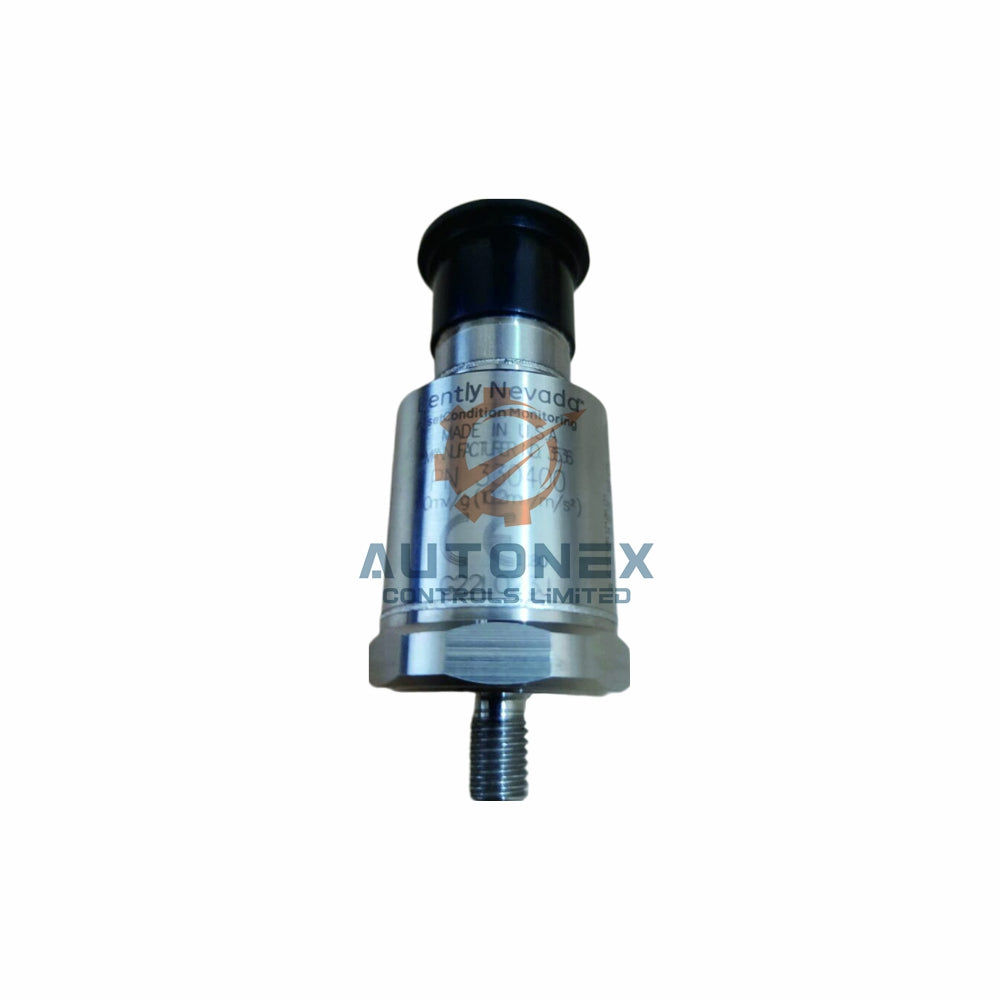

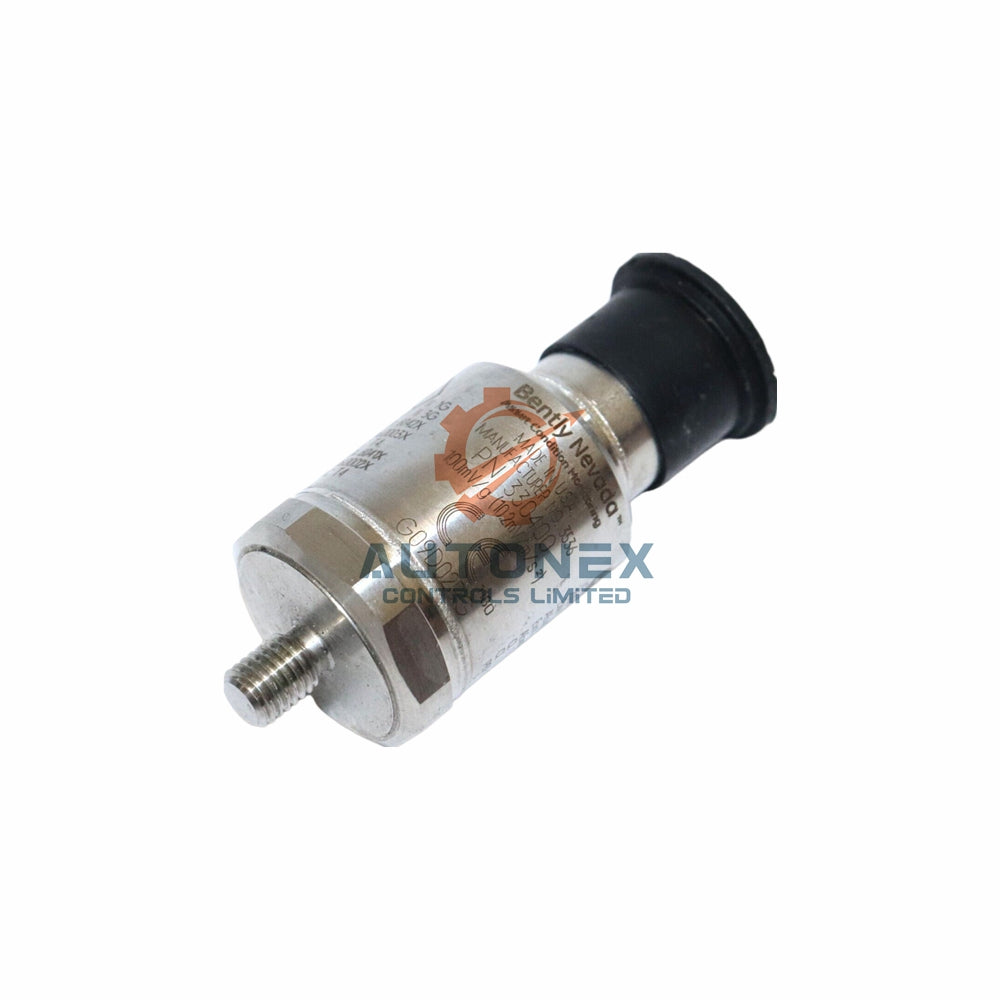

Bently Nevada 330500-05-01 Velomitor Пьезо-жылдамдық сенсоры – Техникалық терең талдау

• Өндіруші және модель: Bently Nevada (АҚШ-та жасалған). 330500-05-01 герметикалық тығыздалған 2-пинді Mil-C-5015 коннекторымен жабдықталған.
• Электрлік сезімталдық: 3.94 мВ/мм/с (100 мВ/дюйм/с) ±5%. Бұл мән толық өлшеу диапазонында дәл жылдамдықты бақылауды қамтамасыз етеді.
• Жиілік жауапкершілігі: 4.5 Гц-тен 5 кГц-ке дейін (270 cpm-ден 300 kcpm-ге дейін) ±3.0 дБ. Сондай-ақ 6.0 Гц-тен 2.5 кГц-ке дейін (360 cpm-ден 150 kcpm-ге дейін) ±0.9 дБ қатаңырақ төзімділік үшін.
• Жылдамдық диапазоны: 1270 мм/с (50 дюйм/с) шыңында. Сенсор жоғары амплитудалы дірілдерді бұрмаламай немесе қиып алмай өңдейді.
• Амплитуда сызықтықтығы: ±2% дейін 152 мм/с (6 дюйм/с) шыңында. Бұл динамикалық жүктемелерде өлшеу дәлдігін сақтайды.
• Трансверсальды сезімталдық: сезімталдықтың 5%-нан аз. Бұл көлденең ось қателіктерін азайтып, таза деректерді қамтамасыз етеді.
• Орнатылған резонанс жиілігі: 12 кГц-тен жоғары. Бұл стандартты жұмыс диапазонында құрылымдық резонансты болдырмайды.

Электрлік және шығыс сипаттамалары

• Шығыс ығысу кернеуі: -12 ±3.0 В тұрақты ток температура бойынша (Pin A-ға қатысты). Тұрақты ығысу сигналды тұрақты өңдеуді қамтамасыз етеді.
• Динамикалық шығыс кедергісі: 2400 Ом-нан аз. Төмен кедергі ұзын кабельдерді тиімді басқарады.
• Жалпы шудың деңгейі (4.5 Гц-тен 5 кГц-ке дейін): 0.004 мм/с (160 μin/с) rms номиналды. Төмен шу деңгейі кішігірім жылдамдық өзгерістерін анықтайды.
• Жерге қосу: Қорап оқшауланған. Бұл жерлік контурлар мен электромагниттік кедергілерді болдырмайды.
• Максималды кабель ұзындығы: 305 метр (1,000 фут) 02173006 кабель нөмірін пайдаланып, сигналдың бұзылуынсыз.
• Ұсынылатын кабель ұзындығы (50g, 10 кГц, 200 пФ/м): 208 фут (63 м). Жоғары жиілікті өнімділікті оңтайландырады.

Қоршаған орта және физикалық шектеулер

• Жұмыс температурасы диапазоны: -55°C-тан 121°C-қа дейін (-67°F-тан 250°F-қа дейін). 330500-05-01 экстремалды температуралық жағдайларда жұмыс істейді.
• Соғысқа төзімділік: 5,000 g максимум. Машина соққыларынан туындайтын қатты механикалық соққыларға төзімді.
• Салыстырмалы ылғалдылық: 100% дейін суға батырусыз (қорап герметикалық тығыздалған). Ылғалдың ену қаупі жоқ.
• Негізгі кернеу сезімталдығы: 0.005 дюйм/с/мккернеу. Орнату бетінің деформациясынан туындайтын қателіктерді азайтады.
• Магниттік өріс сезімталдығы: <51 мин/с/гаусс (50 гаусс, 50-60Гц). Моторлар мен генераторлардан келетін электромагниттік кедергілерге төзімді.
• Салмағы: 142 грамм (5.0 унция) орташа. Жеңіл дизайн машиналарға қосымша салмақты азайтады.
• Диаметрі: 25.3 мм (0.995 дюйм). Биіктігі: 63.2 мм (2.49 дюйм). Компактты форма тығыз орнатуларға сай келеді.
• Корпус материалы: 316L тот баспайтын болат. Керемет коррозияға төзімділік береді.

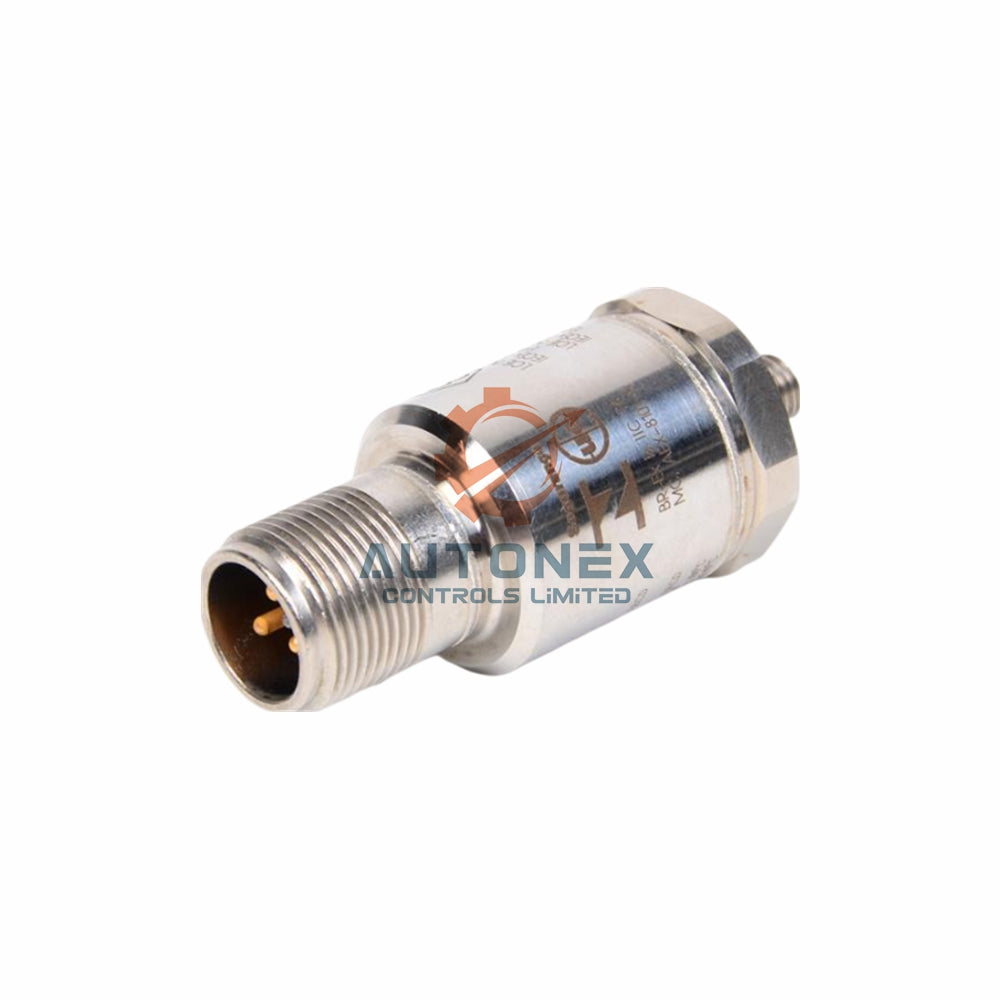

• Коннектор: 2 пинді Mil-C-5015 герметикалық тығыздалған, 316L тот баспайтын болаттан жасалған корпусы бар. Сенімді электрлік байланыс қамтамасыз етеді.
• Бекіту моменті: Максимум 32-46 кг см (24-40 дюйм-фунт). Зақымданбау үшін осы моментті сақтаңыз.
• Полярлық: Сенсор корпусы коннекторға қарай қозғалғанда, A пин B пинге қатысты оң болады. Қарапайым сымдарды тексеру.

Жиі қойылатын сұрақтар (ЖҚС)

• С: Бұл 330500-05-01 түпнұсқа Bently Nevada сенсоры ма?
  Ж: Иә, әрине. Біз тек жаңа, түпнұсқа Bently Nevada сенсорларын жеткіземіз. Бұл 330500 моделі АҚШ-та өндірілген.
• С: -01 агенттік мақұлдауы нені білдіреді?
  Ж: -01 опциясы CSA/US/C сертификатын береді. Бұл сенсорды Солтүстік Америка қауіпті аймақтарына CSA стандарттары бойынша жарамды етеді.
• С: -05 опциясы қандай бекіту жіпшесін талап етеді?
  Ж: -05 опциясы 330500 үшін қолжетімсіз. 1/4-18 NPT бекіту үшін, орнына 330525 тапсырыс беріңіз.
• С: Бұл Velomitor сенсордың жұмыс температурасы қандай?
  Ж: 330500-05-01 -55°C-тан 121°C (-67°F-тан 250°F) дейін жұмыс істейді. Ол экстремалды өнеркәсіптік ортаға төтеп береді.
• С: Мен бұл сенсорды қауіпті аймақта қолдана аламын ба?
  Ж: Иә. Ол Class I, Division 1, топтар A, B, C, D үшін Ex ia IIC T4 және AEx ia IIC T4 сертификаттарын алады. Сондай-ақ Class II/III үшін жарамды. T4 рейтингі -40°C-тан 100°C-қа дейін.
• С: Кабель сигнал жоғалтпай қанша ұзын бола алады?
  Ж: Максималды кабель ұзындығы 305 метр (1000 фут) болып, 02173006 бөлшек нөмірін қолданады. 50g жоғары дірілде 10 кГц жиілікте, ұзындығын 63 метр (208 фут) шектеңіз.
• С: Бұл сенсор сізде қорда бар ма?
  Ж: Иә, бізде 330500-05-01 қорда бар. Біз FedEx, UPS немесе DHL арқылы 5 күн ішінде жөнелтеміз.
• С: Сенсордың сезімталдығы қандай?
  Ж: Сезімталдық 3.94 мВ/мм/с (100 мВ/дюйм/с) ±5%. Бұл жылдамдықты бақылау үшін стандартты 100 мВ/дюйм/с шығысын қамтамасыз етеді.
• С: Корпус электрлік оқшауланған ба?
  Ж: Иә, корпусы оқшауланған. Бұл жерлік контурларды болдырмайды және сигнал тұтастығын жақсартады.
• С: Егер жылдамдық диапазонынан асып кетсем не болады?
  Ж: Сенсор 1270 мм/с (50 дюйм/с) дейінгі шыңды өлшейді. Одан асып кету сызықтық емес шығуға немесе зақымға әкелуі мүмкін.
