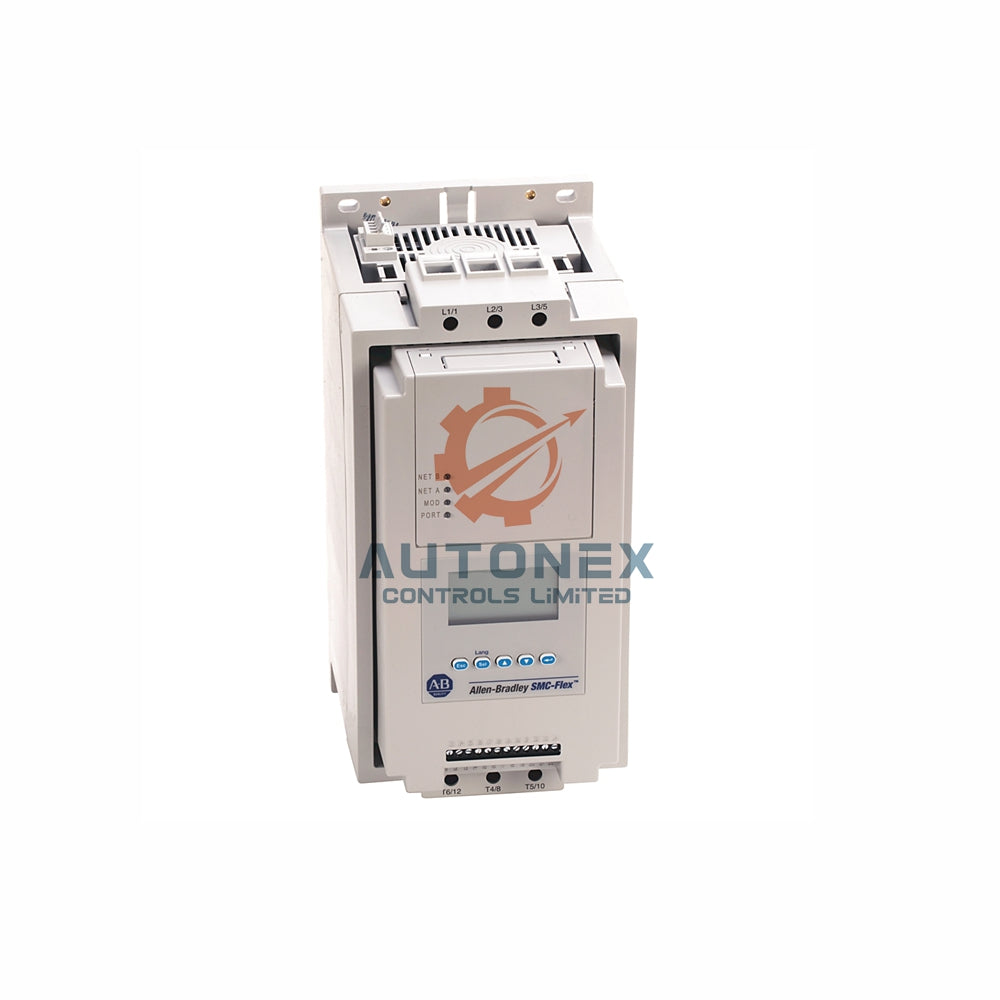

150-F317NZD Allen‑Bradley SMC‑Flex Қатты күйдегі контроллер 317A

150-F317NZD Allen‑Bradley SMC‑Flex Қатты күйдегі мотор контроллері

• Негізгі қуат көрсеткіштері

  • Шығыс тогы: 317 A үздіксіз
  • Мотор қуаты: 250 ат күші, 460V AC
  • Қуат желісі: 230‑690V AC, үш фазалы, 50/60 Гц (авто ауқым)
  • Басқару қуаты: 100‑240V AC (5‑480 A құрылғылар үшін)
  • Изоляция номиналды кернеуі: 690V / Y§V AC

• Электрлік төзімділік және қорғау

  • IEC импульстік төзімділік: 6000 V
  • Диэлектрлік беріктік: 2200 V
  • Пиктік кері кернеу қабілеті: 1800 V
  • DV/DT шоқтарының басылуы үшін кіріктірілген RC сөндіргіш желісі

• Басқару және интерфейс

  • Тәуелсіз басқару тізбегі: 100‑240V AC (ҚОСЫЛҒАН күйі ≥80V AC, ӨШІРІЛГЕН күйі ≤50V AC)
  • HMI немесе қосымша модульдер үшін борттағы DPI байланыс порты
  • Алдыңғы панельде 2 жол × 16 таңбалы LCD және бағдарламалау пернетақтасы
  • Жұмысты бастау/тоқтату режимдерін, қорғау параметрлерін оңай баптау

• Қоршаған орта және механикалық сипаттамалар

  • Жұмыс температурасы (ашық корпуста): -5 °C-тан +50 °C-қа дейін (23 °F-тан 122 °F-қа дейін)
  • Сақтау температурасы: -20 °C-тан +75 °C-қа дейін (-4 °F-тан 167 °F-қа дейін)
  • Салмағы: 32.00 фунт (14.51 кг); тасымалдау өлшемдері 600.0 x 290.0 x 276.5 мм (Б×Е×Т)
  • Рұқсаттар: UL, CSA, CE белгіленген

• Орнату және сымдарды жалғау бойынша нұсқаулық

  • 150‑F317NZD құрылғысын тегіс, тік бетке жеткілікті ауа ағыны бар жерде орнатыңыз
  • 75 °C-қа дейінгі мыс өткізгіштерін қолданыңыз; терминалдарды өндірушінің талаптарына сәйкес қатайтыңыз
  • Конвекциялық салқындату үшін үстінде және астында кемінде 100 мм бос орын қалдырыңыз
  • Үш фазалы желіні L1, L2, L3-ке, моторды T1, T2, T3-ке қосыңыз – фазалық реттілікті сақтаңыз
  • Басқару сымдары: 100‑240V AC A1/A2 терминалдарына; DPI портына экрандалған кабель қолданыңыз

• Қаптаманың құрамына кіреді

  • Allen‑Bradley 150‑F317NZD SMC‑Flex контроллері (ашық тип)
  • Жылдам бастау нұсқаулығы және өнім CD (көп тілде толық нұсқаулық)
  • Орнату жабдықтары жинағы және жерге қосу құлағы
  • DPI порт шаң қақпағы және байланыс кабелі үшін феррит ядролары

• Жеткізу және тасымалдау опциялары

  • FedEx, UPS немесе DHL арқылы жедел жеткізу – 5 жұмыс күні ішінде жөнелтіледі
  • Барлық тауарлар жаңа және түпнұсқа зауыттық қордан
  • Қолданылмаған өнімдерді түпнұсқа қаптамада 30 күн ішінде қайтару мүмкіндігі

Жиі қойылатын сұрақтар – 150‑F317NZD

• Ашық корпустың және қапталған нұсқаның айырмашылығы неде?
  Ашық типтегі 150‑F317NZD тұтынушының шкафына орнатуды талап етеді. Ол сол электрлік көрсеткіштерді береді, бірақ -5…+50 °C жұмыс диапазонында болу үшін сыртқы желдетуді қажет етеді.
• Бұл контроллерді 690V AC желісінде қолдануға бола ма?
  Иә. 150‑F317NZD 230V-тан 690V AC дейінгі үш фазалы кірістерді қабылдайды, 50 немесе 60 Гц жиілікте, бұл оны әлемдік қолдануларға ыңғайлы етеді.
• Құрылғыда кіріктірілген айналып өту немесе жұмсақ тоқтату функциялары бар ма?
  Әрине. SMC‑Flex желісі жеті бастау режимін (жұмсақ бастау, ток шектеу, және кик-старт қоса алғанда) және екі тоқтату режимін (жұмсақ тоқтату және тежегіш) қамтиды – барлығы алдыңғы LCD арқылы бағдарламалатын.
• DPI порты қандай байланыс протоколдарын қолдайды?
  Кіріктірілген DPI интерфейсі DeviceNet, Profibus, EtherNet/IP немесе CANopen сыртқы модульдеріне қосылуға мүмкіндік береді. Сондай-ақ, қашықтағы HMI мониторинг үшін жалғауға болады.
• Бұл стартермен артық жүктемеден қорғауды қалай қамтамасыз етуге болады?
  150‑F317NZD IEC 60947‑4‑2 стандартына сай электрондық артық жүктеме қорғанысын (10, 15, 20 немесе 30 кластарын таңдау мүмкіндігі) біріктіреді. Қосымша сенсорсыз тұрып қалу және бекілу қорғанысын да қамтамасыз етеді.
• Жеткізу уақыты қандай?
  150‑F317NZD қорда бар және FedEx, UPS немесе DHL арқылы 5 күн ішінде жөнелтіледі. Барлық тауарлар жаңа және зауыттық қаптамада.
• Құрылғы панеліме сәйкес келмесе қайтаруға бола ма?
  Иә, ашылмаған және зақымдалмаған өнімдерді 30 күн ішінде қайтаруға қабылдаймыз. Тапсырыс бермес бұрын өлшемдерін (600×290×276.5 мм) тексеріңіз.
