Sensor Kecepatan | AI-Tek 70085-1010-425

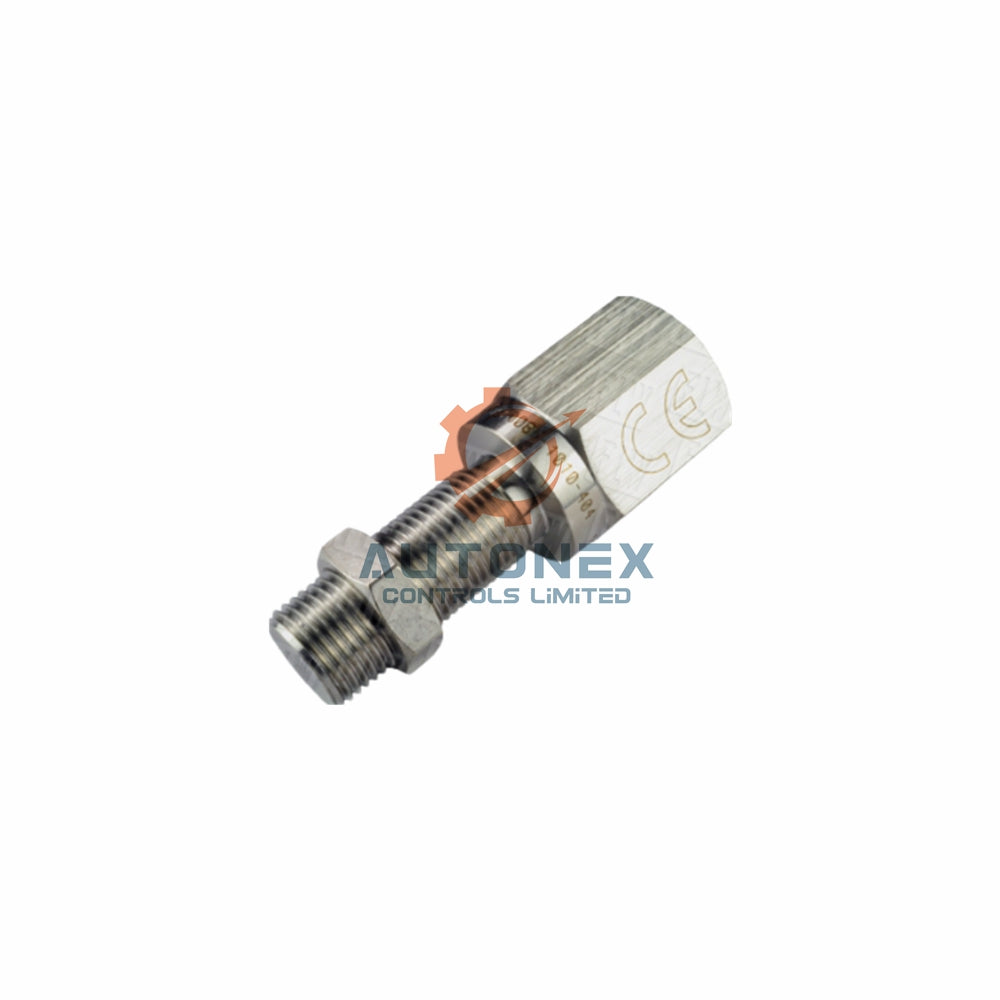

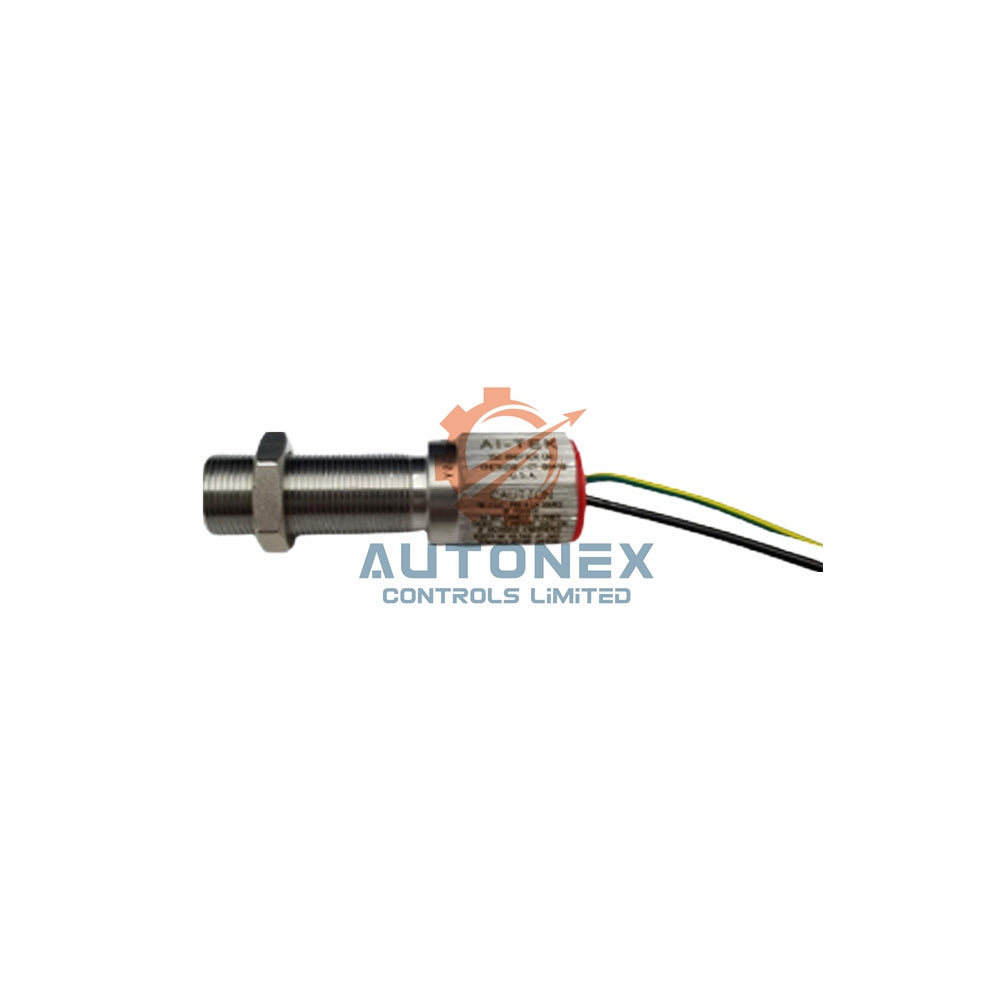

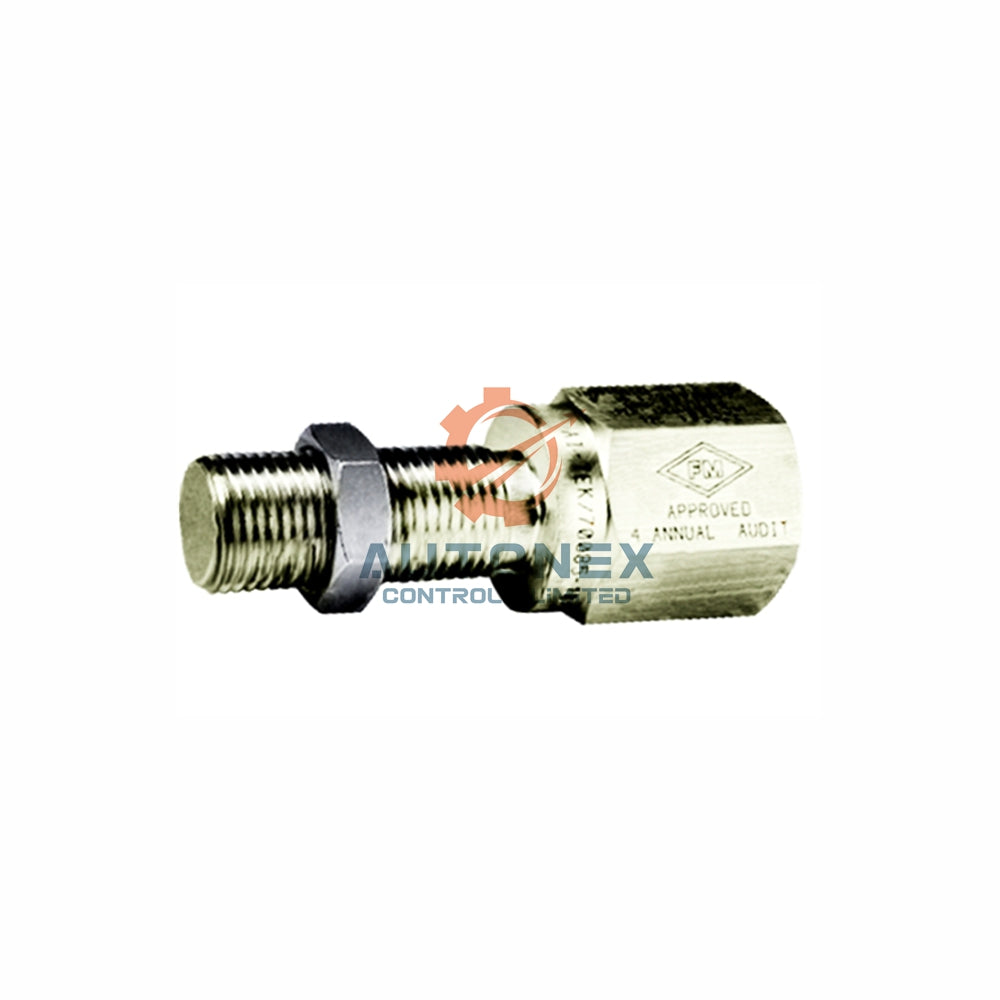

AI-Tek Instruments 70085-1010-425 Passive Speed Sensor

The 70085-1010-425 menyediakan pemantauan kecepatan yang andal dengan panjang ulir yang diperpanjang untuk aplikasi pemasangan dalam. Sensor pasif AI-Tek Airpax ini memberikan kinerja konsisten di berbagai rentang suhu industri tanpa memerlukan daya eksternal.

Ikhtisar Produk

Sensor ini memiliki bagian ulir yang diperpanjang sepanjang 3 inci untuk aplikasi yang memerlukan pemasangan penetrasi dalam. Sensor ini mempertahankan karakteristik keluaran yang stabil sambil memberikan pengukuran kecepatan yang andal di berbagai lingkungan industri.

Spesifikasi Inti

• Produsen: AI-Tek Instruments (Airpax)
• Nomor Bagian: 70085-1010-425
• Jenis Sensor: Sensor Kecepatan Pasif
• Kondisi: Baru dengan Kemasan Pabrik Asli
• Garansi: Garansi Pabrik 12 Bulan

Dimensi Fisik

• Panjang Ulir: 3,000 inci (76,20 mm)
• Panjang Sensor: 4,125 inci (104,77 mm)
• Ukuran Ulir: standar 1-12 UNF
• Diameter Rumah: 1,125 inci (28,58 mm)
• Berat Unit: 0,52 kilogram
• Panjang Kabel: 12 kaki (3,66 meter)

Performa Elektrikal

• Voltase Output Standar: 63 volt puncak ke puncak
• Voltase Output Terjamin: minimum 4,9 volt puncak ke puncak
• Resistansi DC: maksimum 250 ohm
• Induktansi Tipikal: 45 millihenry
• Polaritas Output: kabel biru positif
• Respons Frekuensi: 20 Hz hingga 2.500 Hz
• Rentang Pengukuran: 0 hingga 6.000 RPM
• Waktu Respons: maksimum 7 milidetik
• Linearitas Output: ±2,0% dari skala penuh
• Impedansi Beban Minimum: 8k ohm

Spesifikasi Lingkungan

• Suhu Operasi: -55 hingga +107 derajat Celsius
• Suhu Penyimpanan: -65 hingga +125 derajat Celsius
• Perlindungan Masuk: berperingkat IP64
• Bahan Rumah: Baja karbon dengan pelapisan nikel
• Jenis Kabel: terlindung berisolasi PVC
• Torsi Pemasangan: maksimum 35 ft-lbs
• Ketahanan Getaran: 10g dari 10-1500 Hz
• Ketahanan Guncangan: 30g selama 11 milidetik
• Rentang Kelembaban: 5% hingga 95% tanpa kondensasi

Spesifikasi Target

• Bahan Target: Bahan feromagnetik
• Rentang Celah Optimal: 0,5 hingga 2,0 milimeter
• Jumlah Gigi Gear: 18-90 gigi direkomendasikan
• Kecepatan Target: 50 hingga 6.000 RPM
• Lebar Gigi Minimum: 3,0 milimeter
• Ketebalan Target: minimal 5,0 milimeter

Fitur Utama

• Ulir diperpanjang 3 inci untuk aplikasi pemasangan dalam
• Output stabil 63V P-P untuk transmisi sinyal yang andal
• Resistansi rendah 250 ohm untuk kehilangan sinyal minimal
• Perlindungan IP64 terhadap debu dan cipratan air
• Kabel biru polaritas positif untuk identifikasi mudah
• Kabel berinsulasi PVC sepanjang 12 kaki disertakan
• Konstruksi baja karbon dengan pelapisan nikel
• Rentang suhu operasi yang luas

Aplikasi Industri

• Pemantauan kecepatan peralatan berat
• Aplikasi gearbox industri
• Sistem propulsi laut
• Pemantauan peralatan pertambangan
• Mesin konstruksi
• Peralatan pertanian
• Sistem pompa dan kompresor

Panduan Instalasi

• Pasang menggunakan sambungan berulir 1-12 UNF
• Terapkan torsi pemasangan maksimum 35 ft-lbs
• Jaga jarak 0,5-2,0mm dari permukaan target
• Hubungkan kabel biru sebagai terminal positif
• Pastikan segel IP64 terpasang dengan benar
• Rutekan kabel 12 kaki dengan perlindungan regangan yang tepat
• Verifikasi penyelarasan target dan pengaturan celah
• Uji kualitas sinyal keluaran setelah pemasangan

Informasi Kompatibilitas

• Bekerja dengan sistem pemantauan kecepatan industri
• Kompatibel dengan modul input analog PLC
• Terhubung ke tampilan takometer digital
• Berinteraksi dengan sistem akuisisi data
• Bekerja dengan perangkat proteksi overspeed
• Kompatibel dengan sistem analisis getaran

Pengiriman & Pengemasan

• Kemasan pelindung segel pabrik
• Termasuk sensor dengan kabel terintegrasi sepanjang 12 kaki
• Manual instalasi dan spesifikasi torsi
• Dokumentasi garansi 12 bulan
• Pengiriman ke seluruh dunia melalui FedEx, UPS, DHL
• Waktu standar pengerjaan: 5-7 hari kerja

Pertanyaan yang Sering Diajukan

• Berapa panjang ulirnya? Bagian berulir sepanjang 3,000 inci (76,20 mm).
• Apa rentang suhu operasi? -55 hingga +107 derajat Celsius.
• Ukuran ulir apa yang digunakan? Ukuran ulir standar 1-12 UNF.
• Berapa panjang kabel sensor? Kabel terintegrasi sepanjang 12 kaki (3,66 meter).
• Apa tegangan keluaran yang dijamin? Minimum 4,9 volt puncak ke puncak.
