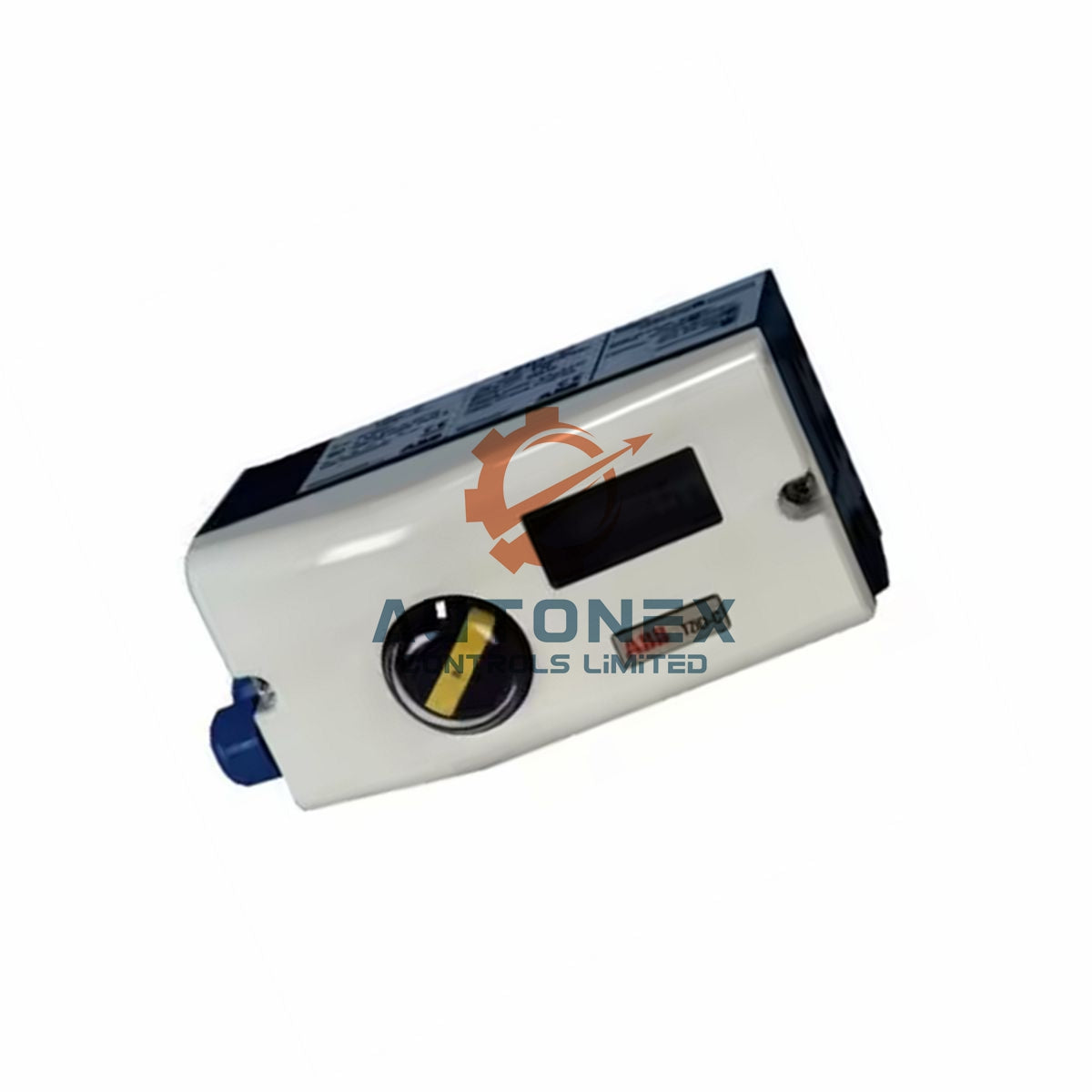

Positioner Digital ABB TZIDC-200 V18348-10111310110

Positioner Digital ABB TZIDC-200 V18348 – Kontrol Katup Presisi

Spesifikasi Teknis Utama

• Merek: ABB
• Model: Positioner Digital TZIDC-200 V18348
• Nomor Suku Cadang: V18348-10111310110
• Seri: TZIDC-200
• Produsen: ABB
• Rentang Sinyal Input: 4–20 mA, dapat dipilih secara bebas untuk pengoperasian rentang terpisah
• Rentang Minimum: 20% (3,2 mA); rentang di atas 50% (8,0 mA) direkomendasikan
• Aksi: Langsung (4–20 mA = 0–100%) atau terbalik (20–4 mA = 0–100%)
• Kurva Karakteristik: Linear, persentase sama 1:25 / 1:50 / 25:1 / 50:1, atau dapat dikonfigurasi pengguna dengan 20 titik
• Batas Langkah: Dapat disesuaikan dalam rentang 0–100%, dengan nilai minimum 20%
• Pita Toleransi: Pengaturan pabrik 0,3%
• Pita Mati: Pengaturan pabrik 0,1%
• Perlindungan Ledakan: ATEX Ex d II C T4/T5/T6 Gb
• Output / Posisi Aman: Kerja tunggal, fail-safe
• Sambungan: Ulir kabel 1/2-14 NPT; ulir pipa udara 1/4-18 NPT
• Umpan Balik Posisi Analog: Modul plug-in, 4–20 mA, dua kawat
• Input Digital: Fungsi proteksi yang dapat dipilih, termasuk bergerak ke 0%, bergerak ke 100%, mempertahankan posisi terakhir, atau menonaktifkan akses
• Output Digital: Alarm kolektif, dapat dikonfigurasi sebagai aktif tinggi atau aktif rendah
• Rentang Suhu: Cocok untuk lingkungan T4/T5/T6 berdasarkan persetujuan ATEX Ex d
• Ketahanan Lingkungan: Enklosur aluminium tahan api, dilapisi pernis untuk ketahanan industri
• Antigangguan: Komunikasi HART dan desain industri berpelindung mendukung transmisi sinyal yang stabil

Panduan Instalasi

• Pasang positioner pada aktuator linear sesuai standar DIN / IEC 534 / NAMUR.
• Pasang positioner pada aktuator putar sesuai standar VDI / VDE 3845.
• Gunakan casing aluminium berlapis pernis untuk perlindungan yang andal di lingkungan industri.
• Sambungkan kabel menggunakan ulir 1/2-14 NPT dan pipa udara menggunakan ulir 1/4-18 NPT.
• Akses panel operator dan layar melalui penutup enklosur untuk konfigurasi lokal.
• Konfigurasikan parameter secara lokal melalui antarmuka LKS atau dari jarak jauh melalui komunikasi HART.
• Atur aksi pegas aktuator sesuai arah putaran poros sensor untuk pemosisian yang aman.
• Sesuaikan posisi nol agar sesuai dengan arah pembukaan atau penutupan katup.

Parameter Pengoperasian dan Fungsi Kontrol

• Positioner ini menyediakan parameter pengoperasian, penyetelan, pemantauan, diagnosis, dan pemeliharaan.
• Fungsi pemutus bekerja secara terpisah untuk setiap posisi ujung dan memastikan pergerakan aktuator secara langsung.
• Fungsi perpanjangan waktu langkah meningkatkan waktu langkah maksimum untuk pergerakan penuh.
• Dua batas posisi mendukung pensinyalan melalui modul umpan balik posisi digital opsional.
• Input digital mengaktifkan fungsi proteksi yang dipilih ketika sinyal 24 V DC turun di bawah 10 V DC.
• Mode kontrol adaptif secara otomatis mengatur parameter kontrol untuk adaptasi proses yang optimal.
• Pengaturan parameter manual tetap tersedia untuk kebutuhan aplikasi yang presisi.
• Pita toleransi dan pita mati bekerja bersama untuk mempertahankan kontrol posisi yang stabil.

Daftar Paket

• 1 x Positioner Digital ABB TZIDC-200 V18348
• 1 x Modul plug-in umpan balik posisi analog, 4–20 mA, dua kawat
• 1 x Kemasan pabrik
• 1 x Dokumentasi instalasi dan konfigurasi

Pengiriman dan Dukungan

• Kami mengirim melalui FedEx, UPS, dan DHL untuk pengiriman internasional yang andal.
• Produk ini tersedia dalam stok dan pesanan dikirim dalam waktu 5 hari.
• Kami mendukung pengembalian dalam 30 hari untuk pesanan yang memenuhi syarat.
• Kami menyediakan produk baru dan asli dalam kemasan pabrik.
• Hubungi kami untuk pemilihan teknis, pertanyaan instalasi, atau bantuan pesanan.

FAQ

• Apakah positioner ABB TZIDC-200 ini baru dan asli?
  Ya, kami menyediakan V18348-10111310110 dalam kemasan pabrik yang baru dan asli.
• Apakah positioner ini tersedia dalam stok?
  Ya, tersedia dalam stok dan kami dapat menyiapkan pesanan Anda dengan cepat.
• Seberapa cepat Anda mengirimkan pesanan?
  Kami biasanya mengirim dalam waktu 5 hari setelah konfirmasi pesanan.
• Kurir apa yang Anda gunakan?
  Kami biasanya menggunakan DHL, FedEx, dan UPS untuk pengiriman internasional.
• Apakah saya dapat mengembalikan produk?
  Ya, kami mendukung pengembalian dalam 30 hari sesuai kebijakan pengembalian kami.
• Sinyal input apa yang diterima positioner ini?
  Positioner ini menerima sinyal 4–20 mA, dengan pengoperasian rentang terpisah yang dapat dipilih secara bebas.
• Berapa rentang sinyal minimumnya?
  Rentang minimum adalah 20% (3,2 mA), dan ABB merekomendasikan di atas 50% (8,0 mA).
• Apakah model ini mendukung komunikasi HART?
  Ya, Positioner Digital TZIDC-200 V18348 mendukung komunikasi HART dan LKS.
• Berapa tingkat perlindungan ledakannya?
  Produk ini memiliki persetujuan ATEX Ex d II C T4/T5/T6 Gb untuk area berbahaya.
• Apa jenis sambungan udara dan kabelnya?
  Ulir kabelnya adalah 1/2-14 NPT, sedangkan ulir pipa udaranya adalah 1/4-18 NPT.
• Apakah produk ini mendukung umpan balik posisi analog?
  Ya, produk ini dilengkapi modul plug-in untuk umpan balik analog dua kawat 4–20 mA.
• Bagaimana aksi fail-safe-nya?
  Versi ini bekerja tunggal dan fail-safe saat terjadi kegagalan daya listrik.
