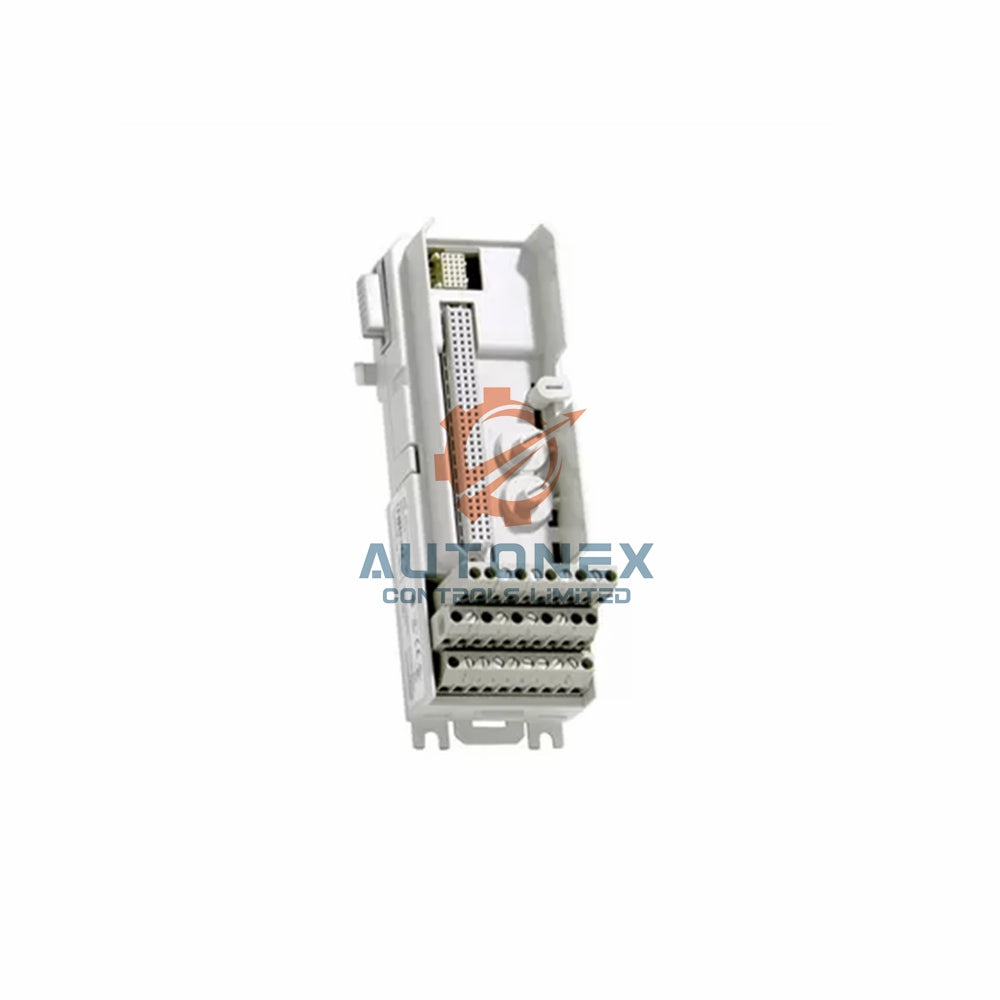

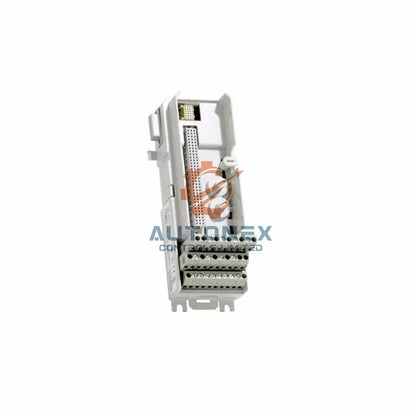

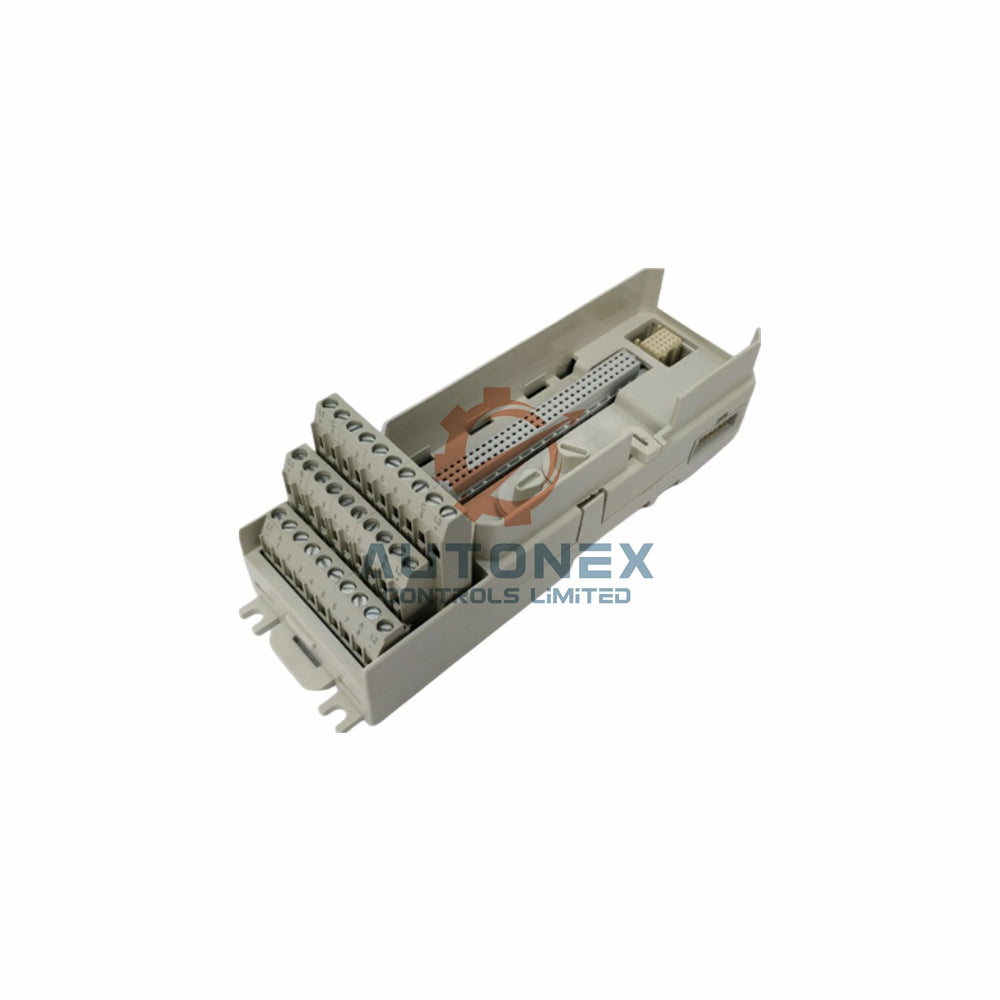

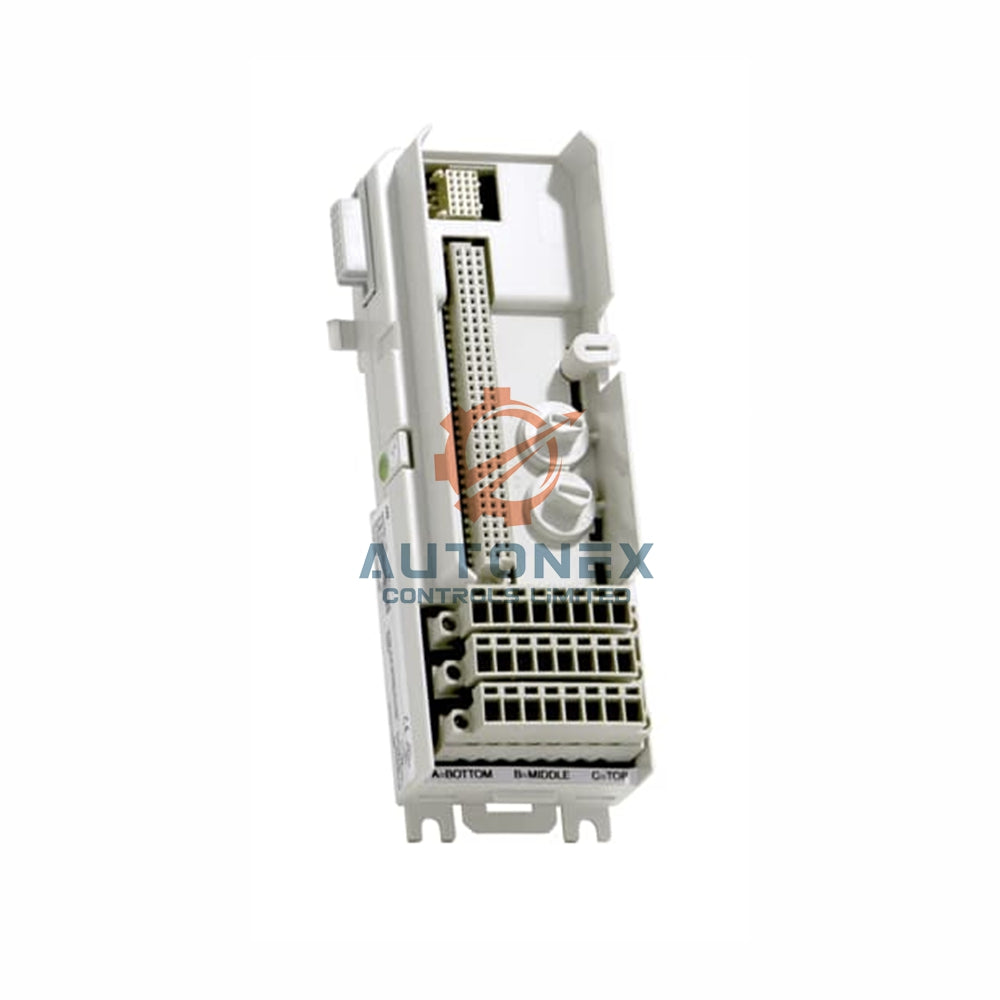

ABB TU811V1: Unit Terminasi Tegangan Tinggi untuk Sistem S800

• Dikirim Hari Ini melalui FedEx, UPS, atau DHL
• Garansi 12 Bulan Termasuk
• Siap untuk Instalasi Segera

Ikhtisar Produk

• TU811V1 menyediakan koneksi pengkabelan lapangan yang andal untuk I/O S800
• Unit kompak ini menangani sinyal 250V dengan 8 saluran terisolasi
• Kunci mekanis memastikan pemasangan modul yang benar setiap saat
• Cocok untuk aplikasi kontrol industri tegangan tinggi

Spesifikasi Teknis

• ID Produk: 3BSE013231R1
• Merek & Model: ABB TU811V1
• Jenis Unit: Unit Terminasi Modul Kompak
• Kapasitas Saluran: 8 Saluran Terisolasi
• Tegangan Terukur: Maksimum 250V
• Rating Arus: 3A per Saluran
• Rentang Ukuran Kabel: 0,2-4,0 mm² Solid / 0,2-2,5 mm² Serabut
• Torsi Terminal: 0,5-0,6 Nm Direkomendasikan
• Panjang Pengupasan: 7 mm Optimal
• Kekuatan Dielektrik: Tegangan Uji AC 2000V
• Suhu Operasi: 0°C hingga +55°C
• Dimensi Unit: 64mm L × 64mm D × 170mm T
• Berat Produk: 0,17 kg Ringan

Modul I/O yang Kompatibel

• Input Digital: DI820, DI821
• Output Digital: DO820, DO821
• Sistem Mekanis S800 Kompatibel
• Dukungan Komunikasi ModuleBus

Panduan Instalasi

• Pemasangan Rel DIN dengan Kait Pengaman
• Sistem Penguncian 36 Posisi untuk Keamanan
• Opsi Pemasangan Horizontal atau Vertikal
• Ikuti Pengaturan Torsi yang Direkomendasikan
• Pastikan Panjang Pengupasan Kabel yang Tepat

Rating Lingkungan

• Perlindungan IP20 terhadap Kontak
• Operasi dengan Kelembapan 5% hingga 95%
• Bersertifikat Tingkat Polusi 2
• Perlindungan Korosi ISA G3
• Sertifikasi Kelautan Termasuk

Keamanan Listrik

• Bertanda CE untuk Pasar Eropa
• Memenuhi Standar Keamanan UL
• Klasifikasi Peralatan Kelas I
• Lulus Uji Dielektrik 2000V AC
• Memenuhi Standar EMC Industri

Pertanyaan yang Sering Diajukan

Modul apa saja yang kompatibel dengan unit TU811V1?

TU811V1 mendukung modul DI820, DI821, DO820, dan DO821. Modul ini menangani sinyal digital tegangan tinggi dalam aplikasi industri.

Bagaimana kunci mekanis mencegah kesalahan?

Dua kunci yang dapat dikonfigurasi menyediakan 36 kombinasi unik. Sistem fisik ini mencegah pemasangan modul yang salah sebelum daya diaktifkan.

Persiapan kabel apa yang diperlukan?

Kupas isolasi sepanjang 7mm dan kencangkan terminal dengan torsi 0,5-0,6 Nm. Gunakan kabel solid atau serabut dalam rentang ukuran yang ditentukan.

Bisakah unit ini dipasang dalam posisi apa pun?

Anda dapat memasang secara horizontal hingga suhu 55°C atau vertikal hingga 40°C. Pertimbangkan suhu lingkungan saat memilih orientasi pemasangan.

Sertifikasi keamanan apa yang dimiliki unit ini?

TU811V1 memiliki sertifikasi CE, UL, dan kelautan. Unit ini memenuhi standar internasional untuk keamanan listrik industri.
