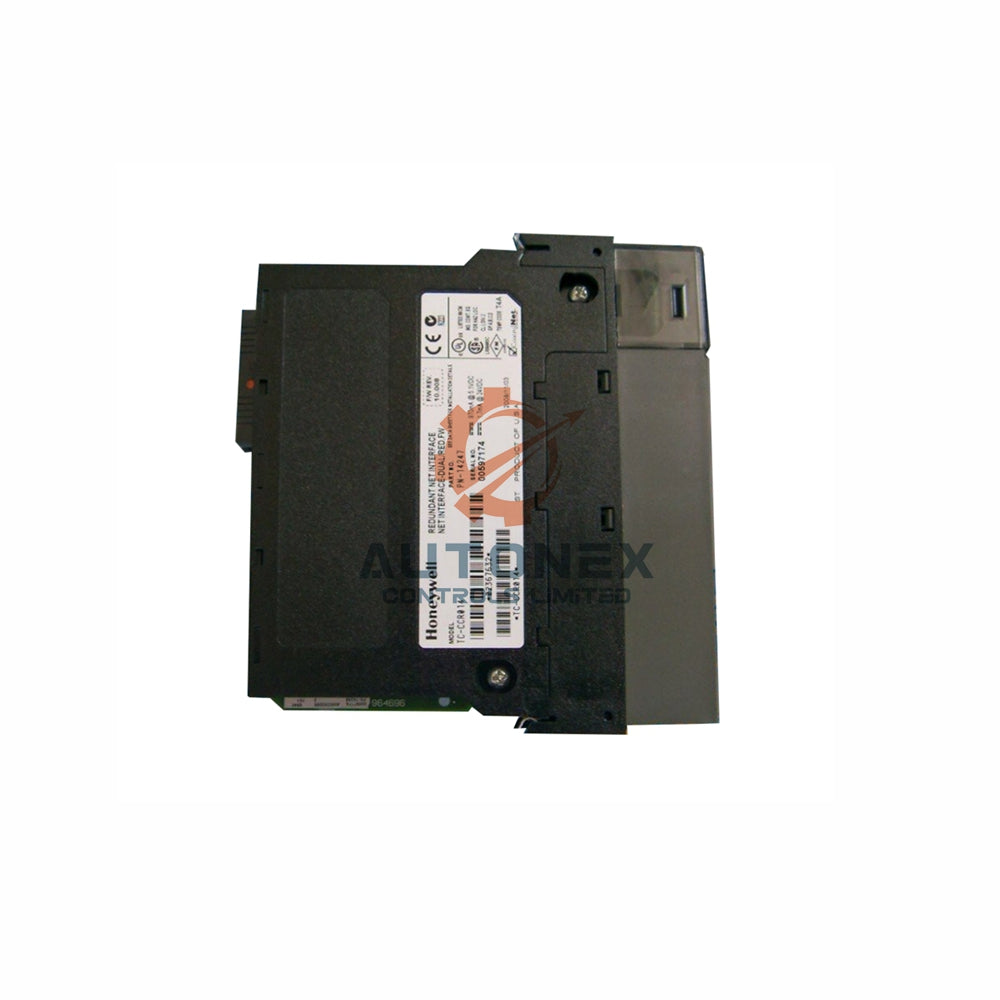

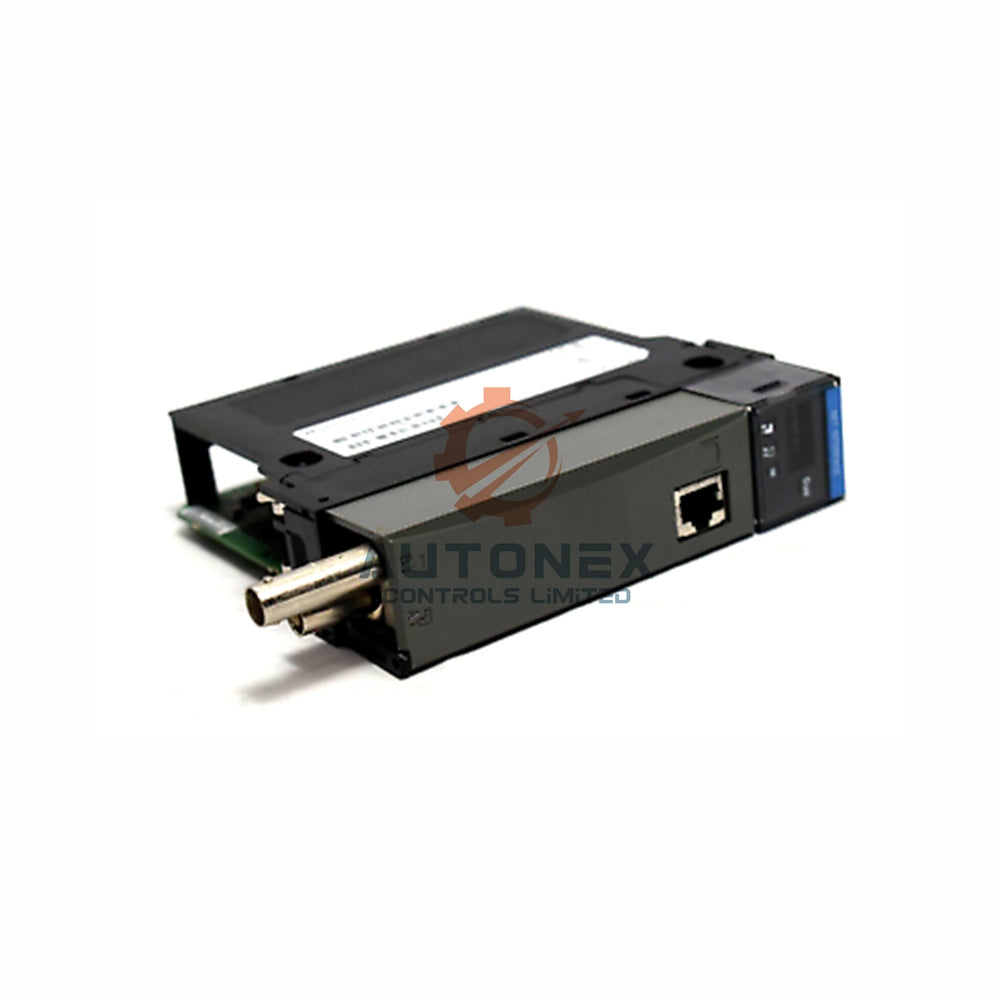

Gateway ControlNet Redundan Honeywell TC-FCCR01

Gateway Honeywell ControlNet TC-FCCR01, Media Redundan

Spesifikasi Teknis Utama

• Merek: Honeywell
• Model: TC-FCCR01
• Kategori: Gateway ControlNet
• Kapasitas I/O: 8 modul
• Kecepatan Komunikasi: 5M bit/s
• Mendukung Pengkabelan ControlNet Redundan: Ya
• Torsi Sekrup Konektor: 7-9 inci-pound
• Nilai Tegangan Input: 24V dc nominal
• Rentang Tegangan Input: 19.2V hingga 31.2V dc, termasuk riak ac 5%
• Arus Output Flexbus: maksimum 640mA pada 5V dc
• Tegangan Isolasi: 500V ac antara catu daya pengguna dan flexbus

Nilai Daya dan Termal

• Persyaratan Catu Daya: Gunakan catu Safety Extra Low Voltage (SELV) atau Protected Extra Low Voltage (PELV) untuk memenuhi Petunjuk Tegangan Rendah CE
• Konsumsi Daya: maksimum 400mA dari catu eksternal 24V
• Disipasi Daya: maksimum 4.6W pada 19.2V dc
• Disipasi Termal: 15.7 BTU/hr pada 19.2V dc

Indikator dan Port Pemrograman

• Indikator Comm A: Merah dan hijau untuk kanal A
• Indikator Comm B: Merah dan hijau untuk kanal B
• Indikator Status I/O: Merah dan hijau
• Port Pemrograman: 1 Port Akses Jaringan (NAP) RJ-45 untuk digunakan dengan kabel pemrograman ControlNet, seperti kabel 1786-CP
• Catatan Port Pemrograman: Port ini tidak didukung

Spesifikasi Umum

• Dimensi T x L x D: 87mm x 94mm x 69mm (3.4in x 3.7in x 2.7in)
• Suhu Operasional: 0 hingga 55℃ (32 hingga 131℉)
• Suhu Penyimpanan: -40 hingga 85℃ (-40 hingga 185℉)
• Kelembapan Relatif: 5 hingga 95% tanpa kondensasi
• Guncangan, Saat Beroperasi: Akselerasi puncak 30g, lebar pulsa 11(±1)ms
• Guncangan, Saat Tidak Beroperasi: Akselerasi puncak 50g, lebar pulsa 11(±1)ms
• Getaran: Diuji pada 5g pada 10-500Hz sesuai IEC 68-2-6
• Kabel ControlNet: Belden RG-6/U Quad Shield
• Jenis Konduktor Daya: Tembaga, serabut atau padat
• Ukuran Kabel: maksimum 12 gauge (4mm2) serabut, maksimum ketebalan insulasi 3/64 (1.2mm) inci

Panduan Pemasangan

• Pasang TC-FCCR01 pada panel yang memungkinkan akses ke semua konektor
• Gunakan catu daya SELV atau PELV untuk memenuhi Petunjuk Tegangan Rendah CE
• Pastikan tegangan input tetap berada di antara 19.2V dan 31.2V dc
• Kencangkan sekrup konektor hingga 7-9 inci-pound agar kontak andal
• Gunakan kabel Belden RG-6/U Quad Shield untuk pengkabelan ControlNet
• Sambungkan kanal A dan kanal B untuk pengoperasian media redundan
• Jaga arus output flexbus pada atau di bawah 640mA pada 5V dc
• Periksa indikator status Comm A, Comm B, dan I/O setelah daya dinyalakan
• Gunakan port RJ-45 NAP hanya untuk tugas pemrograman yang didukung
• Jaga kelembapan di sekitar modul pada 5 hingga 95% tanpa kondensasi

Daftar Isi Paket

• 1 x Gateway Honeywell TC-FCCR01 ControlNet
• 1 x Panduan pemasangan
• 1 x Kotak kemasan pelindung
• Metode Pengiriman: FedEx, UPS, dan DHL

Tanya Jawab

• T: Apa itu TC-FCCR01?
• J: Ini adalah gateway ControlNet dari Honeywell yang mendukung media redundan.
• T: Berapa banyak modul I/O yang didukung?
• J: Mendukung hingga 8 modul.
• T: Berapa kecepatan komunikasinya?
• J: Kecepatan komunikasinya adalah 5M bit/s.
• T: Apakah perangkat ini mendukung pengkabelan ControlNet redundan?
• J: Ya, perangkat ini mendukung pengkabelan ControlNet redundan.
• T: Berapa nilai tegangan inputnya?
• J: Nilai tegangan inputnya adalah 24V dc nominal.
• T: Berapa rentang tegangan inputnya?
• J: Rentangnya 19.2V hingga 31.2V dc, termasuk riak ac 5%.
• T: Catu daya apa yang harus digunakan?
• J: Gunakan catu SELV atau PELV untuk memenuhi Petunjuk Tegangan Rendah CE.
• T: Berapa konsumsi dayanya?
• J: Perangkat ini menarik arus maksimum 400mA dari catu eksternal 24V.
• T: Berapa disipasi dayanya?
• J: Disipasi daya maksimum 4.6W pada 19.2V dc.
• T: Berapa disipasi termalnya?
• J: Disipasi termalnya 15.7 BTU/hr pada 19.2V dc.
• T: Indikator apa saja yang dimiliki?
• J: Perangkat ini memiliki indikator status Comm A, Comm B, dan I/O, semuanya berwarna merah dan hijau.
• T: Port pemrograman apa yang digunakan?
• J: Perangkat ini memiliki 1 Port Akses Jaringan RJ-45 untuk kabel pemrograman ControlNet, tetapi port tersebut tidak didukung.
• T: Berapa dimensinya?
• J: Dimensinya 87mm x 94mm x 69mm.
• T: Berapa rentang suhu operasionalnya?
• J: Rentang suhu operasionalnya 0 hingga 55℃.
• T: Berapa rentang suhu penyimpanannya?
• J: Rentang suhu penyimpanannya -40 hingga 85℃.
• T: Berapa rentang kelembapan relatifnya?
• J: Rentangnya 5 hingga 95% tanpa kondensasi.
• T: Kabel apa yang digunakan ControlNet?
• J: ControlNet menggunakan kabel Belden RG-6/U Quad Shield.
• T: Berapa tegangan isolasinya?
• J: Isolasinya 500V ac antara catu daya pengguna dan flexbus.
• T: Berapa torsi sekrup konektor yang harus digunakan?
• J: Kencangkan sekrup konektor hingga 7-9 inci-pound.
• T: Apakah produk ini baru dan asli?
• J: Ya, produk ini baru dan asli.
• T: Apakah stok tersedia?
• J: Ya, stok tersedia.
• T: Seberapa cepat pengiriman dilakukan?
• J: Kami mengirimkan dalam waktu 5 hari.
• T: Metode pengiriman apa yang digunakan?
• J: Kami biasanya menggunakan DHL, FedEx, dan UPS.
• T: Bagaimana kebijakan pengembaliannya?
• J: Kami menerima pengembalian dalam waktu 30 hari.
