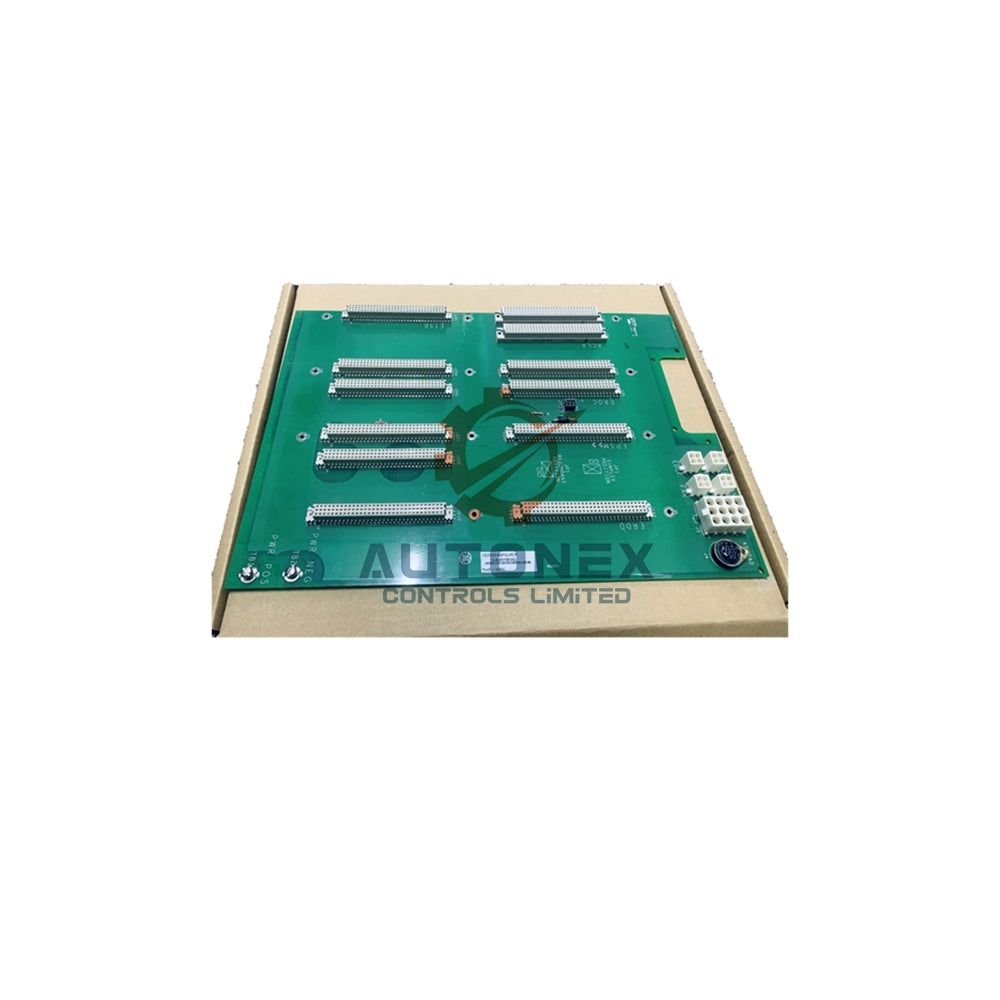

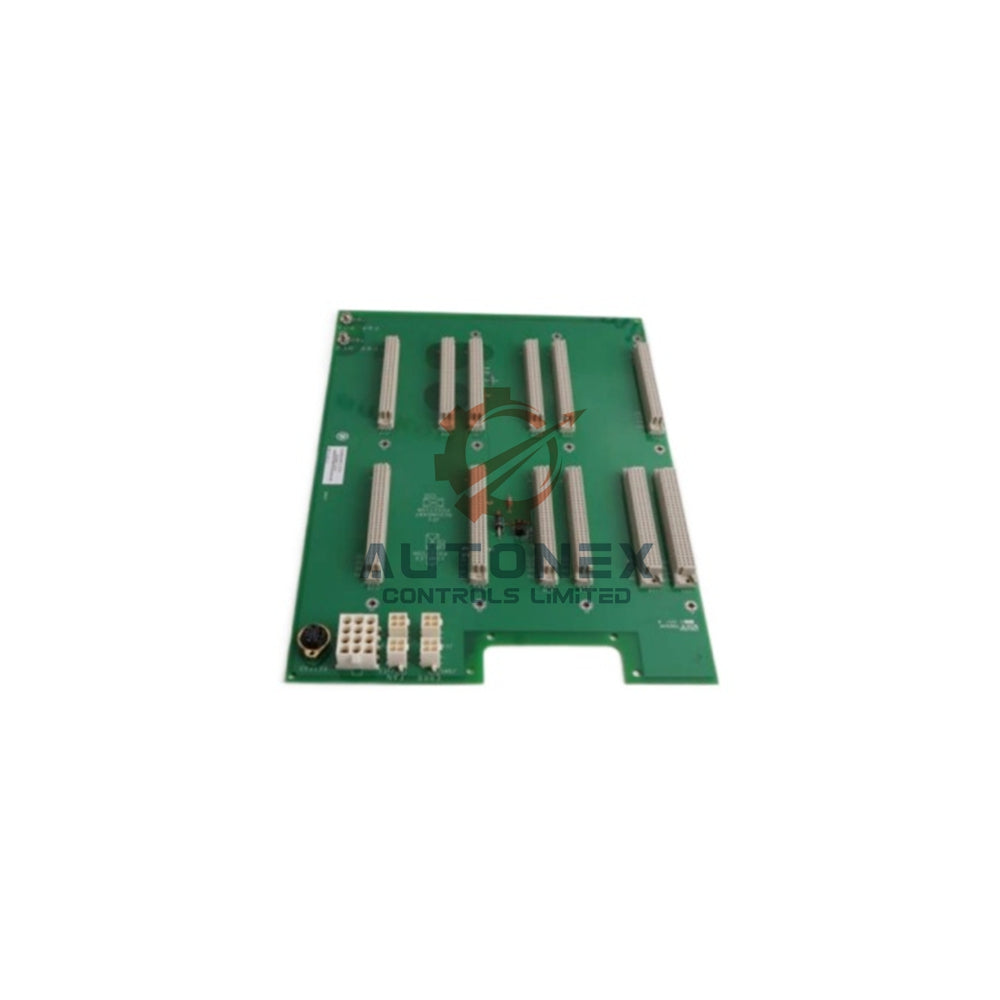

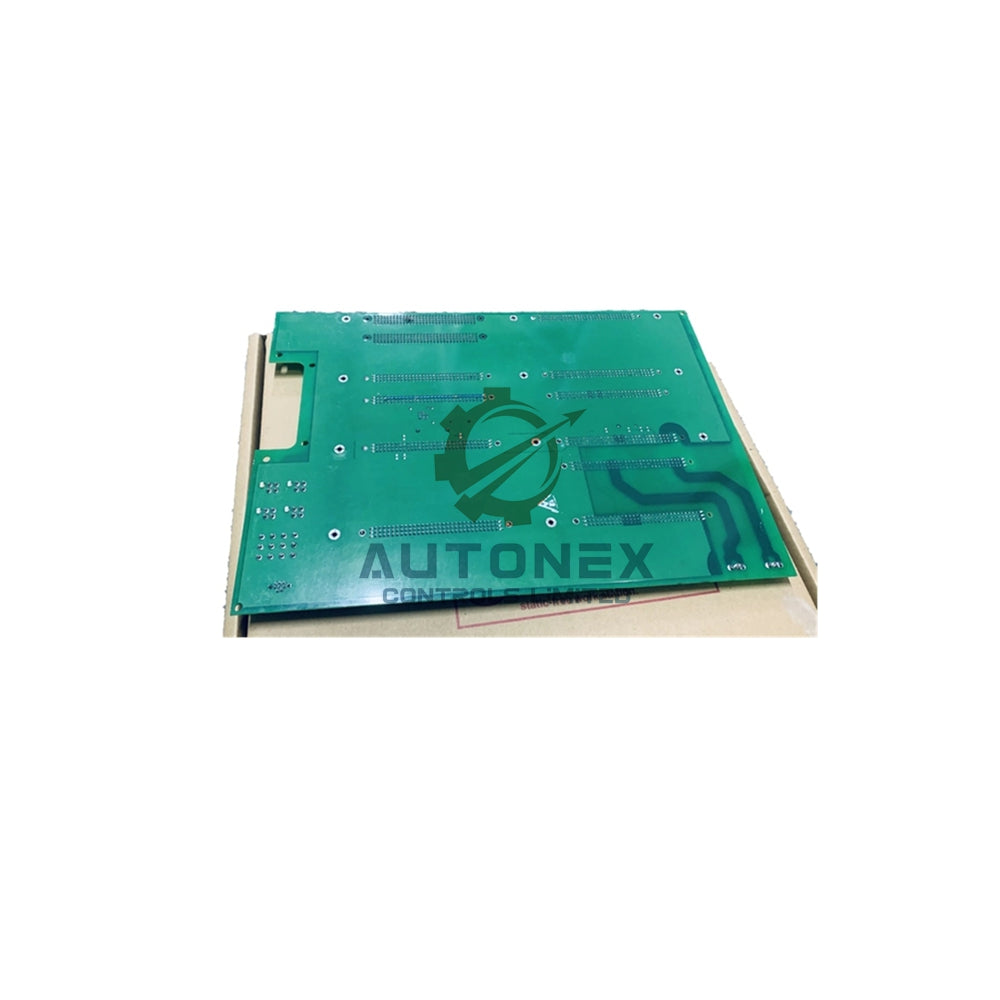

IS200ERBPG1ACA GE EX2100 Papan Backplane Regulator Exciter

IS200ERBPG1ACA Exciter Regulator Backplane oleh General Electric

Spesifikasi Teknis

• Merek: General Electric · Nomor Part: IS200ERBPG1ACA (Revisi ACA)
• Seri: Kontrol Turbin EX2100 Exciter / Mark VI · Fungsi: Exciter Regulator Backplane (ERBP)
• Negara Pembuatan: USA · Perakitan: Perakitan normal
• Suhu Operasi: -30 °C hingga +65 °C · Ukuran: 8,26 cm x 4,19 cm
• Rentang Input Analog: 4‑20 mA · Output Analog: 0‑20 mA
• Jumlah Saluran: 12 · Rentang Tegangan Mode Umum: ±5 V · Resistansi Lead Maksimum: 15 Ω
• Konektor Backplane: Tipe VME 3U/6U 96‑pin atau DIN 128‑pin
• Konektor Daya: Terminal panel depan untuk papan eksternal dan output daya kipas
• Referensi Manual: GEI‑100521A · Waktu Perbaikan: 3‑7 hari

Fitur Utama & Kemampuan Fungsional

• Hub Komunikasi Sentral: IS200ERBPG1ACA menyediakan semua jalur data antar papan yang terpasang, termasuk modul IGBT, EPSM, ERDD, ERIO, ACLA, dan DSPX.
• Dukungan Redundansi: Termasuk jumper pemilihan master untuk mengonfigurasi sistem dalam aplikasi regulator exciter simplex atau redundan.
• Sistem Identifikasi Papan: Bus serial terintegrasi dengan ID terprogram untuk setiap papan (nomor seri barcode, tipe, revisi perangkat keras) memungkinkan interaksi kontrol spesifik slot tanpa hambatan.
• Distribusi Daya: Menyediakan daya ke papan yang dipasang melalui konektor DIN dan menyediakan output daya kipas khusus untuk pendinginan.
• Siap Retrofit: Kompatibel dengan aplikasi retrofit mandiri menggunakan protokol komunikasi Ethernet Modbus atau serial.
• Desain Modular & Protektif: Memiliki casing berlubang untuk aliran udara, flange pemasangan, dan kipas terintegrasi; termasuk sirkuit proteksi untuk overvoltage/overcurrent.
• Diagnostik & Kemampuan Jarak Jauh: Mendukung pemantauan jarak jauh melalui SCADA, RS‑485, atau Ethernet; beberapa konfigurasi menyertakan opsi antarmuka pengguna lokal.

Papan yang Didukung & Konektivitas

• Papan Terpasang (melalui konektor backplane): ACLA (Application Control Layer), DSPX (Digital Signal Processing), ERIO (Exciter Regulator I/O), EPSM (Exciter Power Supply), ERDD (IGBT Interface & Discharge), dan modul IGBT.
• Output Daya: Konektor panel depan menyediakan daya untuk papan eksternal dan kipas (J1F1, J1F2 untuk daya kipas).
• Port Komunikasi: Mendukung RS‑485, Ethernet Modbus untuk integrasi dengan sistem SCADA atau HMI (misalnya GE CIMPLICITY).
• Antarmuka Kontrol: Input analog (4‑20 mA), output analog (0‑20 mA), I/O digital untuk interfacing sensor eksternal.

Pertanyaan yang Sering Diajukan (FAQ)

• Apa nomor part tepat dari backplane ini?
  Nomor partnya adalah IS200ERBPG1ACA, Exciter Regulator Backplane oleh General Electric dengan revisi ACA.
• Di mana IS200ERBPG1ACA ini diproduksi?
  Awalnya diproduksi secara domestik di pabrik GE di Salem, Virginia, USA.
• Apa arti singkatan ERBP?
  ERBP berarti Exciter Regulator Backplane, akronim fungsional yang digunakan untuk mengidentifikasi tipe papan ini dalam dokumentasi GE.
• Papan apa saja yang dapat dipasang pada backplane ini?
  Mendukung modul ACLA, DSPX, ERIO, EPSM, ERDD, dan IGBT, serta lainnya.
• Bisakah saya menggunakan papan ini dalam sistem eksitasi redundan?
  Bisa, IS200ERBPG1ACA menyediakan jumper pemilihan master untuk konfigurasi operasi simplex atau redundan.
• Protokol komunikasi apa yang didukung untuk retrofit?
  Mendukung Ethernet Modbus dan komunikasi serial (RS‑485) untuk aplikasi retrofit mandiri.
• Apa spesifikasi input/output analognya?
  Rentang input 4‑20 mA, output 0‑20 mA, dengan 12 saluran dan rentang mode umum ±5 V.
• Apakah papan ini memiliki diagnostik bawaan?
  Ya, memiliki kemampuan pemantauan dan diagnostik melalui bus serial ID papan dan antarmuka SCADA opsional.
• Bagaimana cara pengiriman dan berapa lama waktu pengirimannya?
  Kami mengirim melalui FedEx, UPS, atau DHL; barang stok dikirim dalam waktu 5 hari.
