Allen-Bradley 22F-D4P2N113 Penggerak AC Frekuensi yang Dapat Disesuaikan

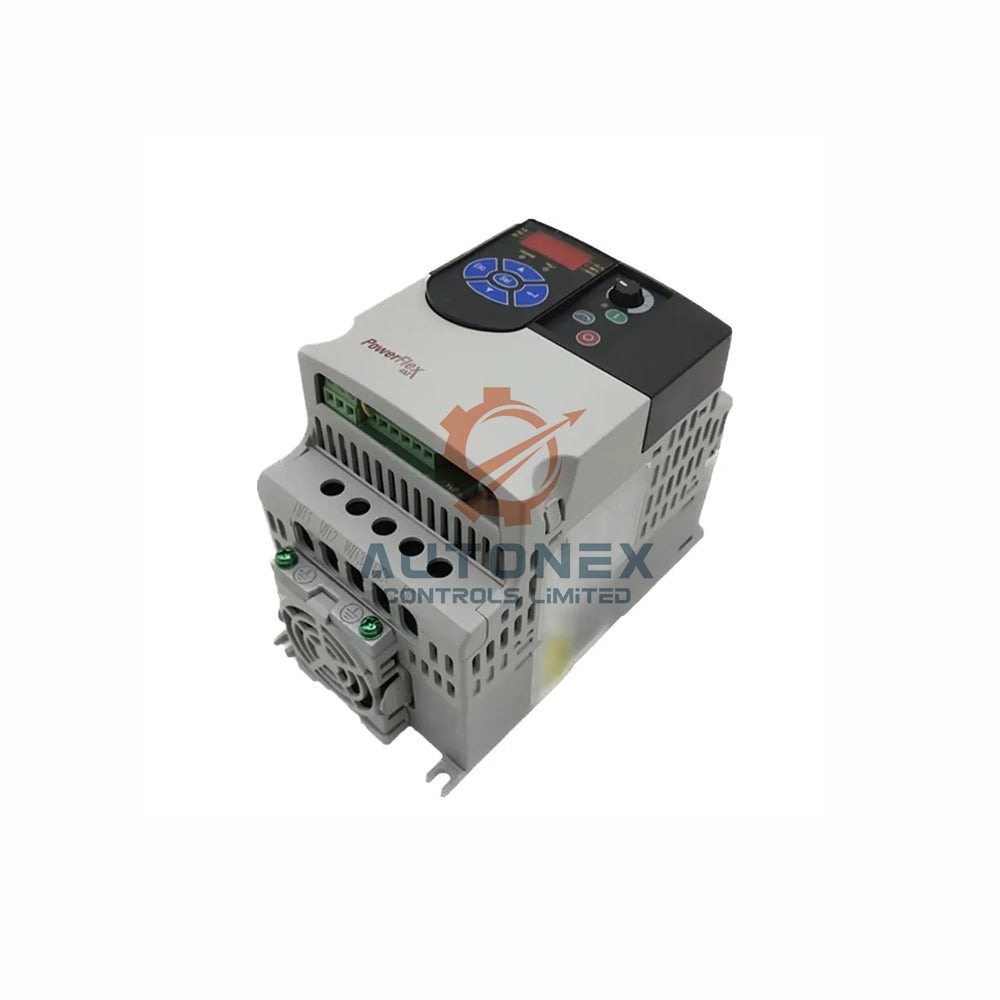

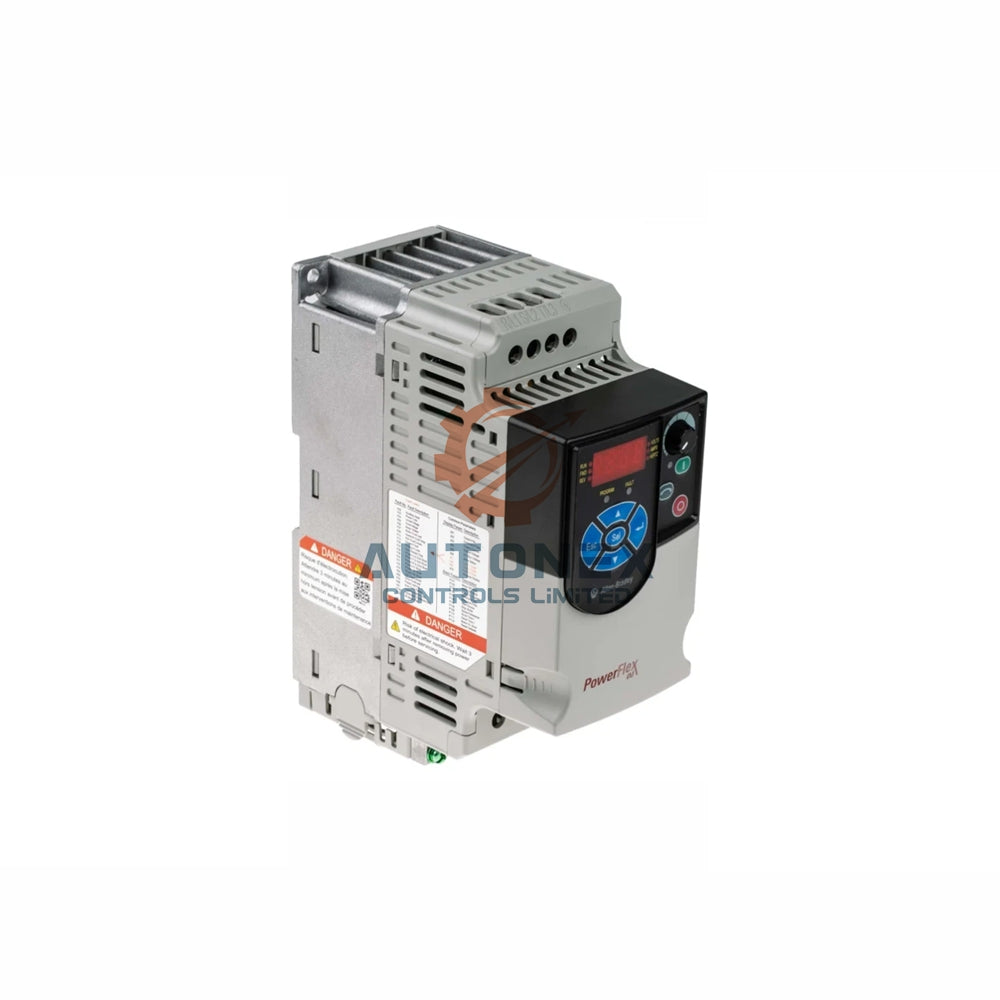

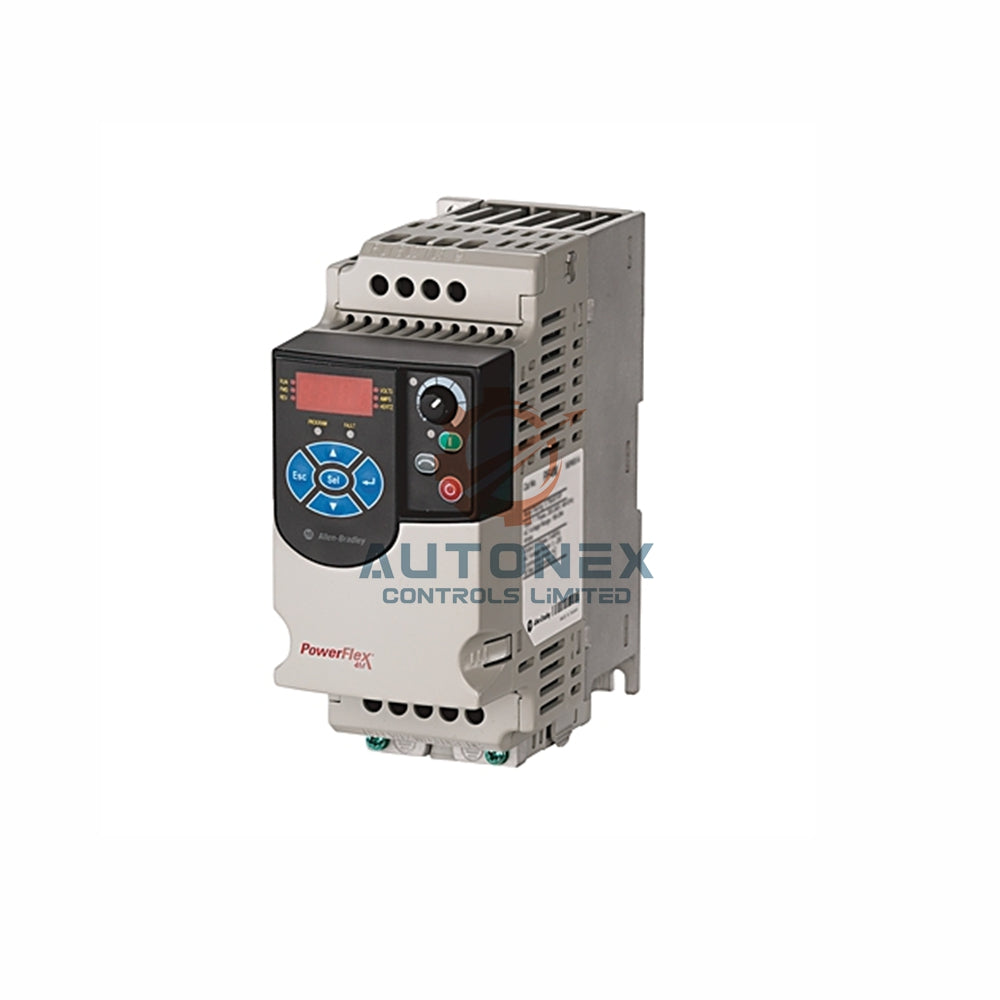

PowerFlex 4M 22F-D4P2N113 Drive Frekuensi Variabel

Sorotan teknis utama

Drive bingkai-A kecil untuk motor 3-fase. Keypad sederhana untuk kontrol lokal. Filter EMC bawaan mengurangi kebisingan. Port RS485 untuk tautan serial. Kontrol V/Hz menjaga kecepatan stabil.

Spesifikasi utama

Tegangan input 380 hingga 480 VAC tiga-fase. Tegangan output 0 hingga 460 VAC tiga-fase. Output terukur 2,0 HP (1,5 kW) dan 4,2 A. Frekuensi atas yang dapat diprogram 0 hingga 400 Hz. Frekuensi pembawa 3 hingga 12 kHz. Biasanya 6 kHz. Resolusi kontrol 0,1 Hz. Overload 150% selama 60 detik. Peningkatan torsi 0 hingga 30%.

Batas operasi

Gunakan dari -10 hingga 50 ¡ãC. Di atas 40 ¡ãC drive akan menurunkan daya. Simpan dari -40 hingga 70 ¡ãC. Kelembapan hingga 90% tanpa kondensasi. Daya penuh hingga ketinggian 1000 m. Menurunkan daya di atas 1000 m.

I O dan sinyal

Lima input diskrit 24 V DC. Dua input analog. Mendukung 0 hingga 10 V dan 4 hingga 20 mA. Dua output relay Form C. Rating resistif 3 A. RS485 untuk Modbus RTU dan DSI. Unduh file PDF di sini:PowerFlex 4M Adjustable Frequency AC Drives
