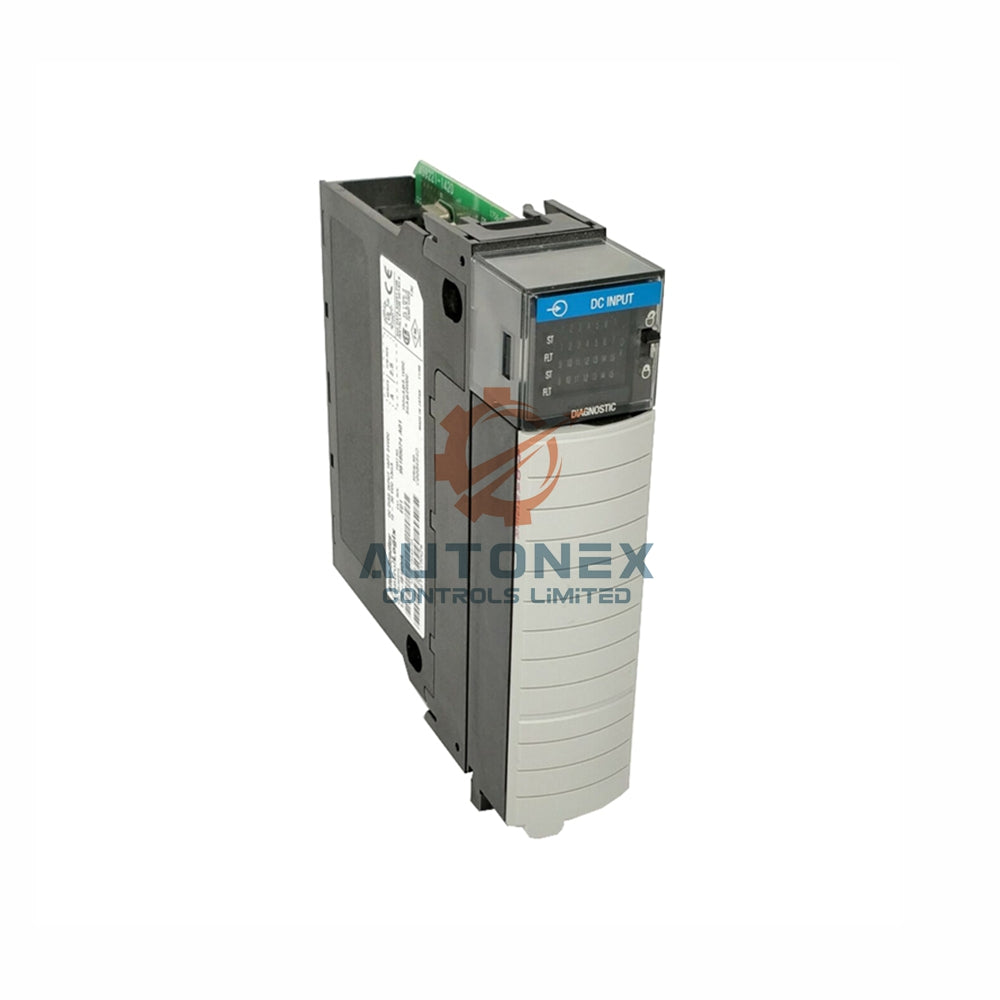

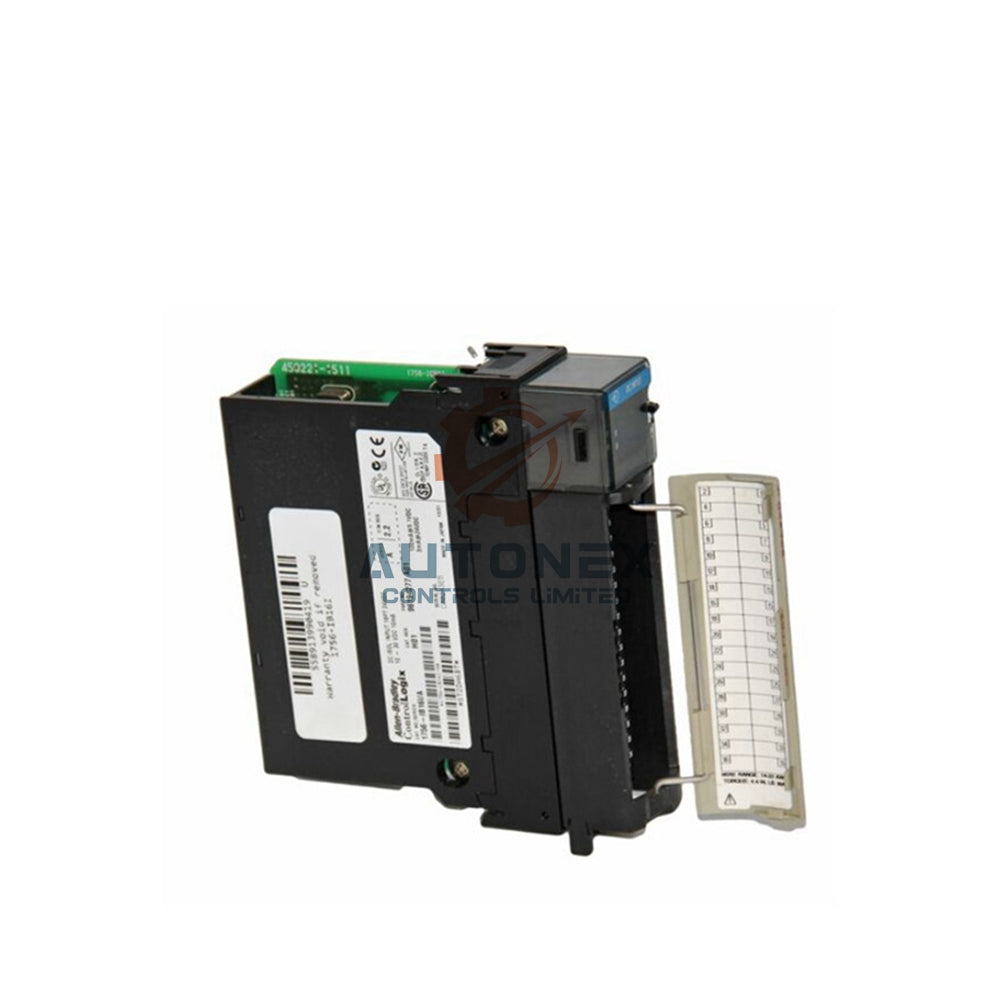

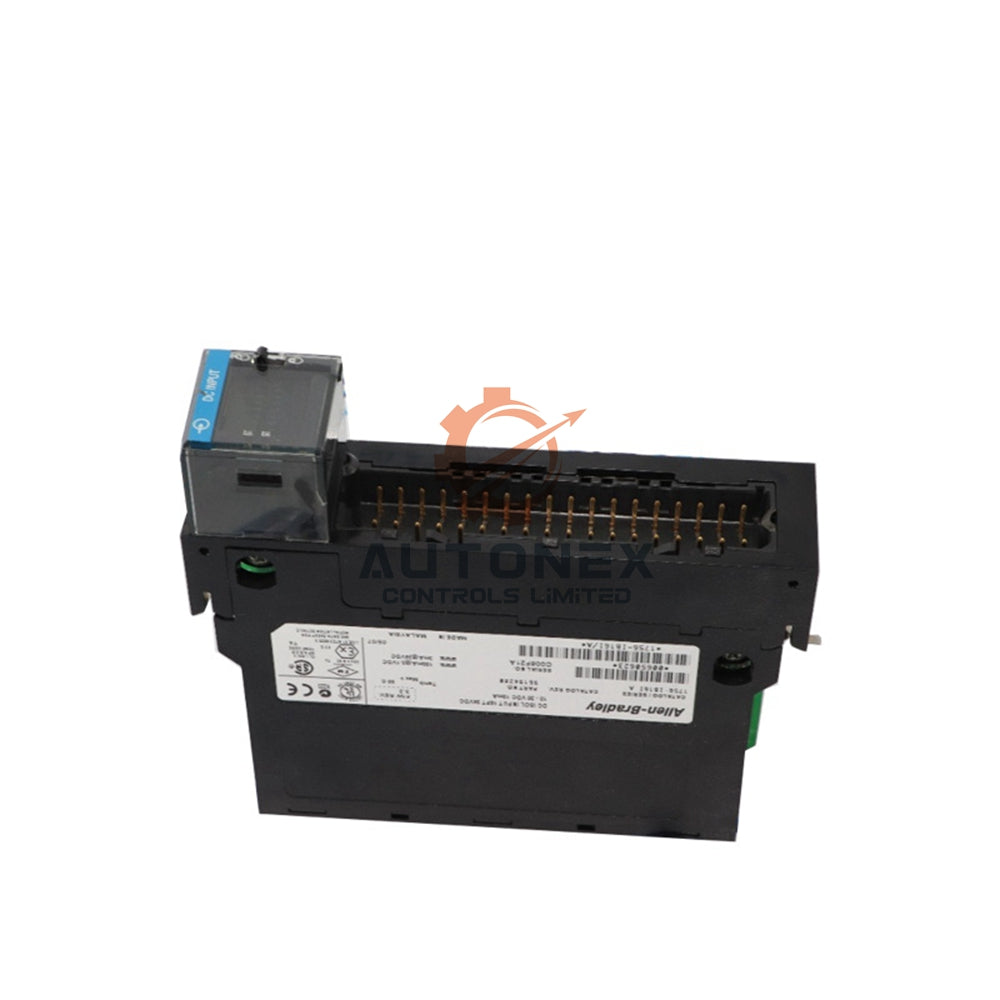

Modul Input Allen-Bradley 1756-IB16

Allen-Bradley 1756-IB16 Modul Input DC ControlLogix

Fitur Utama dan Manfaat

• 1756-IB16 menyediakan enam belas saluran input sinking dalam dua grup
• Beroperasi dalam rentang tegangan 10-31,2 VDC yang luas untuk fleksibilitas
• Modul ini memiliki waktu filter yang dapat dikonfigurasi pengguna dari 0-18 milidetik
• Blok terminal yang dapat dilepas memungkinkan pengkabelan dan pemeliharaan cepat
• Kemampuan Change of State (COS) memungkinkan respons segera terhadap perubahan input

Spesifikasi Teknis

• Seri: ControlLogix
• Tipe Modul: Modul Input DC Digital
• Jumlah Input: 16 titik (8 titik per grup)
• Tegangan Operasi: 10-31,2 VDC
• Tegangan Nominal: 24 VDC
• Arus Operasi Maksimum: 10 mA pada 31,2 VDC
• Waktu Tunda Input: 2 ms ditambah waktu filter yang dipilih
• Arus Backplane: 120 mA pada 5,1V, 2 mA pada 24V
• Dissipasi Daya: Maksimum 5,1 Watt
• Dissipasi Termal: 21,1 BTU/jam

Instalasi dan Kompatibilitas

• Modul dipasang langsung ke dalam chassis lokal atau remote 1756 mana pun
• Kompatibel dengan blok terminal yang dapat dilepas 1756-TBNH dan 1756-TBSH
• Penguncian elektronik memastikan konfigurasi dan penggantian modul yang tepat
• Mendukung konfigurasi sistem kontrol rak tunggal dan terdistribusi
• Bekerja dengan platform PlantPaX DCS untuk aplikasi otomasi proses

Karakteristik Listrik

• Arus operasi minimum: 2 mA pada 10 VDC untuk aplikasi daya rendah
• Arus inrush maksimum: puncak 250 mA, menurun menjadi 37% dalam 22 ms
• Arus bocor saat mati: maksimum 1,5 mA untuk deteksi sinyal yang andal
• Tegangan isolasi: 250 Volt kontinu untuk keamanan yang ditingkatkan
• Waktu tunda perangkat keras: nominal 290 µs dari OFF ke ON, 700 µs dari ON ke OFF

Fitur Performa

• Waktu filter yang dapat dikonfigurasi pengguna: tersedia 0, 1, 2, 9, atau 18 milidetik
• Kemampuan Change of State melewati siklus scan normal untuk respons lebih cepat
• Cocok untuk aplikasi otomasi industri standar dan kritis
• Mendukung sistem I/O jarak jauh dan arsitektur kontrol terdistribusi
• Instalasi hampir tak terbatas berdasarkan kapasitas memori prosesor

Pertanyaan yang Sering Diajukan (FAQ)

Apa kondisi modul 1756-IB16 Anda?

• Kami hanya menyediakan modul Allen-Bradley baru dan asli. Setiap unit dikemas dalam kemasan pabrik dengan dokumentasi lengkap.

Seberapa cepat Anda memproses pesanan?

• Kami mengirim semua pesanan dalam 5 hari kerja dari gudang kami. Informasi pelacakan tersedia segera setelah pengiriman.

Carrier apa yang Anda gunakan untuk pengiriman?

• Kami mengirim ke seluruh dunia menggunakan carrier terpercaya termasuk DHL, FedEx, dan UPS untuk memastikan pengiriman yang aman dan tepat waktu.

Apa kebijakan pengembalian Anda?

• Kami menawarkan kebijakan pengembalian 30 hari untuk semua produk. Hubungi tim penjualan kami untuk memulai permintaan pengembalian.

Rentang tegangan berapa yang didukung modul ini?

• 1756-IB16 beroperasi dari 10 hingga 31,2 VDC, membuatnya cocok untuk berbagai tingkat tegangan industri.

Bisakah saya menggunakan modul ini dengan sinyal AC?

• Bisa, dengan rangkaian interposing atau komponen yang sesuai untuk konversi sinyal antara tegangan AC dan DC.

Blok terminal mana yang kompatibel?

• Modul ini bekerja dengan blok terminal yang dapat dilepas 1756-TBNH (tipe sekrup) dan 1756-TBSH (klem pegas) untuk instalasi yang fleksibel.

Untuk dukungan teknis dan informasi pembelian, hubungi: sales@nex-auto.com
