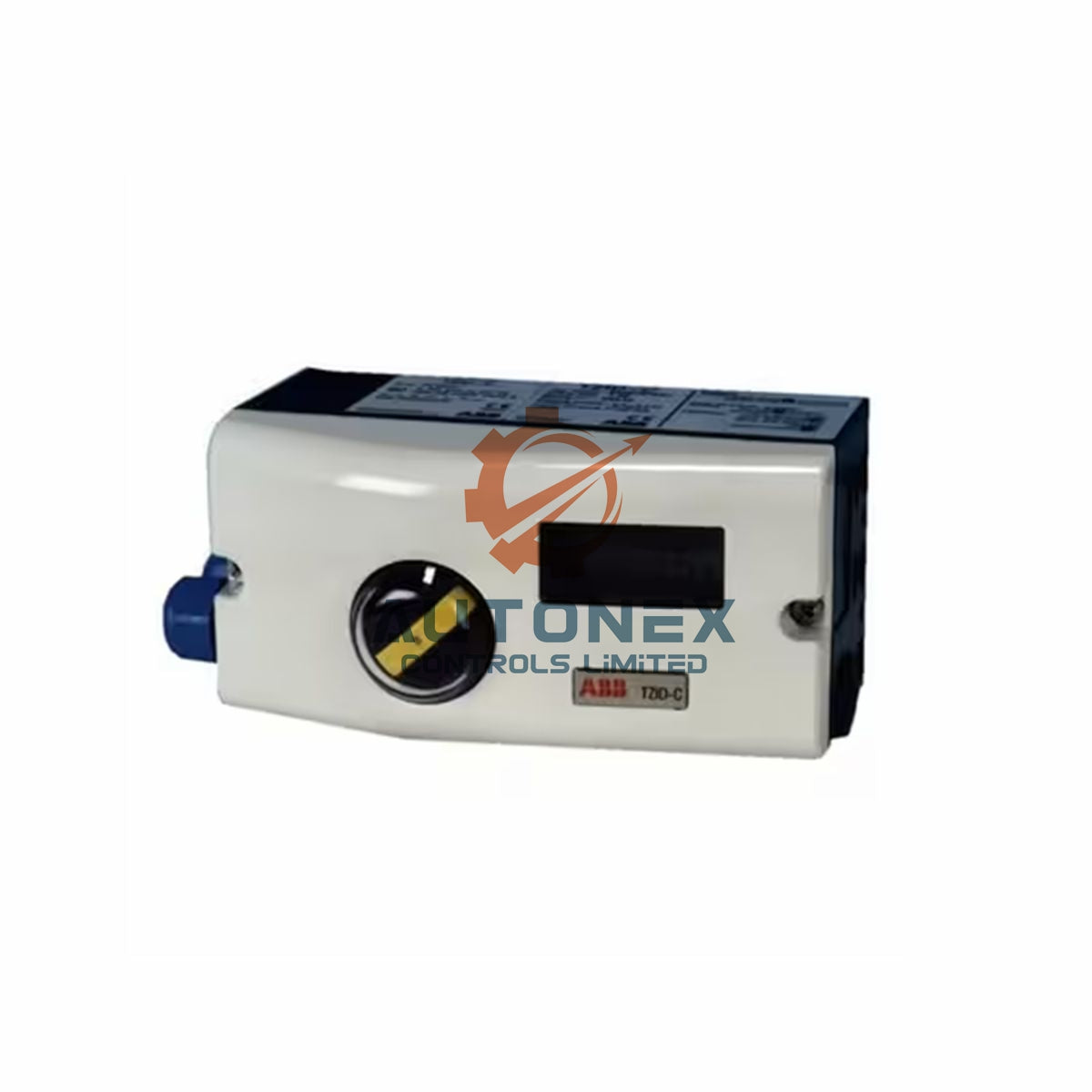

ABB V18345-1010251001 Positioner TZIDC-120 4-20mA

Positioner Cerdas ABB V18345-1010251001 TZIDC-120

Spesifikasi Teknis Utama

• Merek: ABB
• Model: V18345-1010251001
• Jenis produk: Positioner Cerdas TZIDC-120, seri V18345
• Port input/komunikasi: 4…20 mA, dua kabel dengan konektor untuk adaptor LKS
• Output/posisi aman: Aksi tunggal, membeku saat terjadi kegagalan listrik
• Tekanan suplai: 1.4…6 bar (20…90 psi)
• Konsumsi udara: < 0.03 kg/jam / 0.015 scfm (tidak bergantung pada tekanan suplai)
• Arah output 1: Sinyal meningkat 0…100% menghasilkan tekanan output OUT 1 yang meningkat; sinyal menurun 0…100% menghasilkan tekanan output OUT 1 yang menurun
• Aksi (sinyal): Langsung 4…20 mA = posisi 0…100%; Terbalik 20…4 mA = posisi 0…100%
• Kurva karakteristik: Linear, persentase sama 1:25, 1:50, 25:1, 50:1, dan dapat dikonfigurasi secara bebas dengan 20 titik referensi
• Penyimpangan karakteristik: ≤ 0.5%
• Pita toleransi: 0.3…10%, dapat disesuaikan
• Pita mati: 0.1…10%, dapat disesuaikan
• Resolusi (konversi A/D): > 4000 langkah
• Laju sampling: 20 mdtk
• Pengaruh suhu lingkungan: ≤ 0.5% untuk setiap perubahan 10 °C
• Pengaruh getaran: ≤ ± 1% hingga 10 g dan 80 Hz
• Persyaratan seismik: Memenuhi DIN/IEC 68-3-3 Kelas III untuk gempa kuat dan sangat kuat
• Pengaruh orientasi pemasangan: Tidak ada pengaruh
• Sambungan: Ulir kabel M20 x 1.5; ulir pipa udara 1/4-18 NPT
• Modul opsi: Umpan balik posisi analog plug-in (rentang sinyal 4…20 mA)
• Kit mekanis opsional untuk umpan balik posisi digital: Tanpa
• Proteksi ledakan: Tanpa
• Desain (pernis/kode): Standar

Panduan Pemasangan

• Pasang positioner pada aktuator linear sesuai DIN/IEC 534 / NAMUR.
• Pasang positioner pada aktuator putar sesuai VDI/VDE 3845.
• Gunakan opsi pemasangan integral jika antarmuka aktuator mendukung pemasangan langsung.
• Sambungkan input dua kabel 4–20 mA ke konektor adaptor LKS.
• Sambungkan kabel menggunakan ulir M20 x 1.5 dan pipa udara menggunakan ulir 1/4-18 NPT.
• Jaga tekanan suplai antara 1.4 dan 6 bar (20 dan 90 psi), serta jangan pernah melebihi batas aktuator.
• Pilih aksi langsung atau terbalik, lalu atur kurva karakteristik agar sesuai dengan katup Anda.

Daftar Paket

• 1 × Positioner Cerdas ABB V18345-1010251001 TZIDC-120
• 1 × Modul plug-in umpan balik posisi analog (4…20 mA)
• 1 × Kit pemasangan untuk aktuator linear atau putar (sesuai konfigurasi)
• 1 × Konektor untuk adaptor LKS
• 1 × Panduan memulai cepat

Pengiriman & Dukungan

• Kami mengirim ke seluruh dunia melalui FedEx, UPS, dan DHL.
• Model ini tersedia dalam stok dan dikirim dalam waktu 5 hari.
• Kami menerima pengembalian dalam waktu 30 hari sejak pengiriman.
• Setiap unit masih baru dan asli.

FAQ

• Sinyal input apa yang diterima V18345-1010251001? Positioner ini menerima sinyal dua kabel 4…20 mA dengan konektor adaptor LKS.
• Berapa tekanan suplai yang dibutuhkan positioner ini? Positioner ini beroperasi antara 1.4 dan 6 bar (20 dan 90 psi), dan Anda tidak boleh melebihi batas aktuator.
• Apakah model ini mendukung pengoperasian fail-safe? Ya, model ini menyediakan aksi tunggal yang membeku saat terjadi kegagalan listrik.
• Kurva karakteristik apa yang dapat dikonfigurasi? Anda dapat memilih kurva linear, persentase sama 1:25 atau 1:50, 25:1 atau 50:1, atau kurva bebas dengan 20 titik referensi.
• Seberapa cepat positioner melakukan sampling sinyal? Laju samplingnya adalah 20 mdtk dengan resolusi lebih dari 4000 langkah.
• Bagaimana orientasi pemasangan memengaruhi kinerja? Orientasi pemasangan tidak memengaruhi kinerja positioner.
