70085-1010-330 | Sensor Kecepatan Pasif AI-Tek

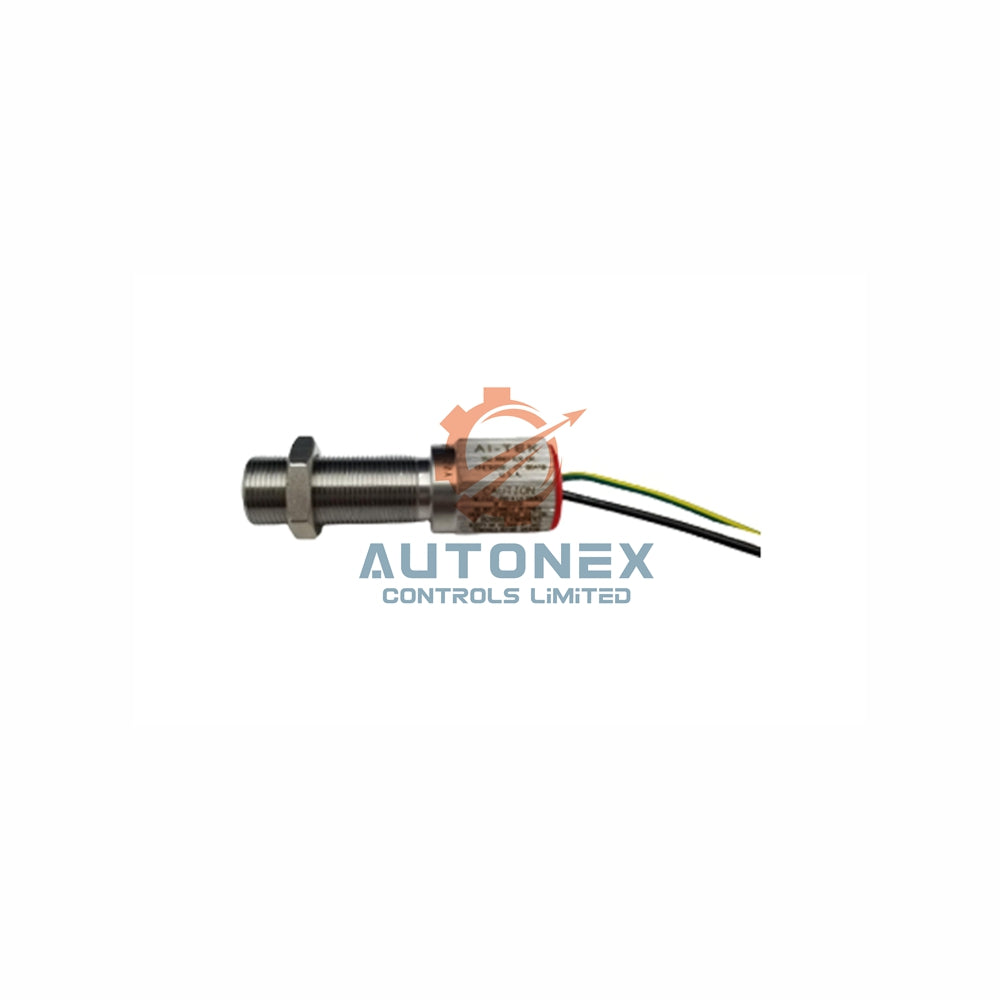

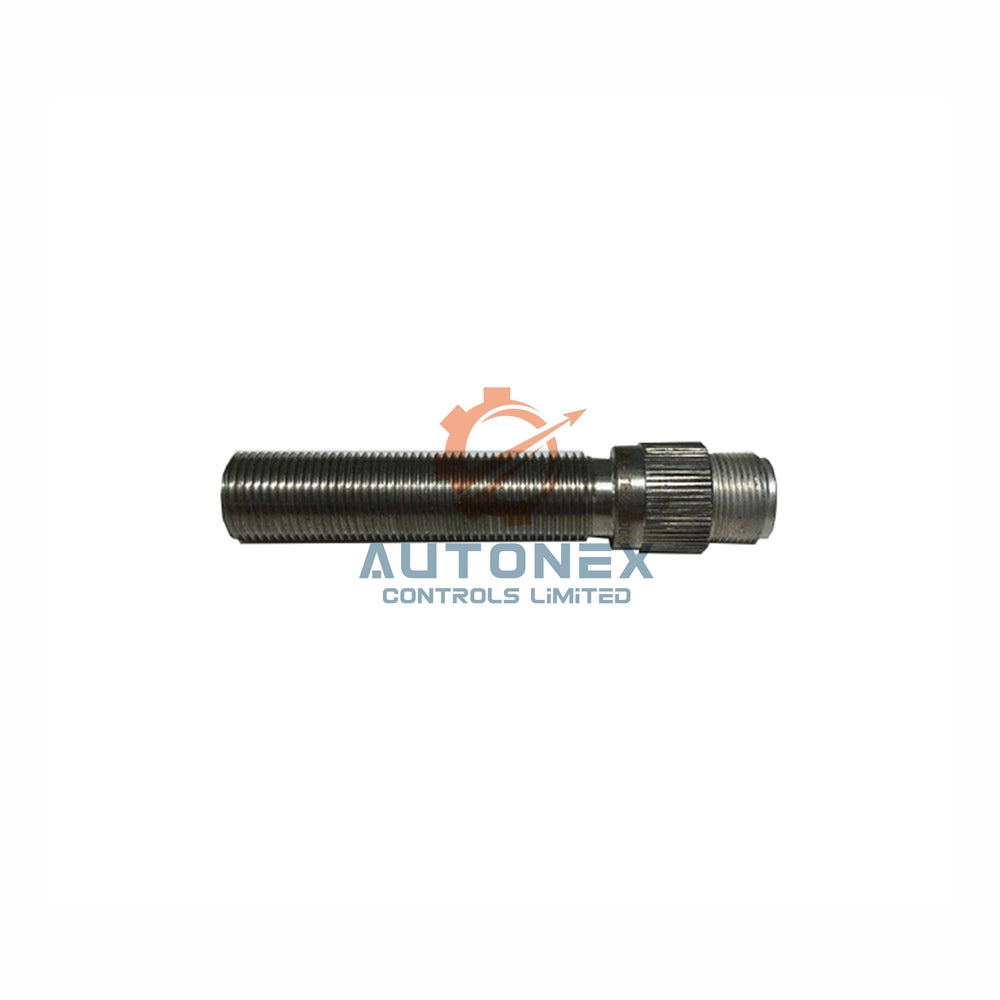

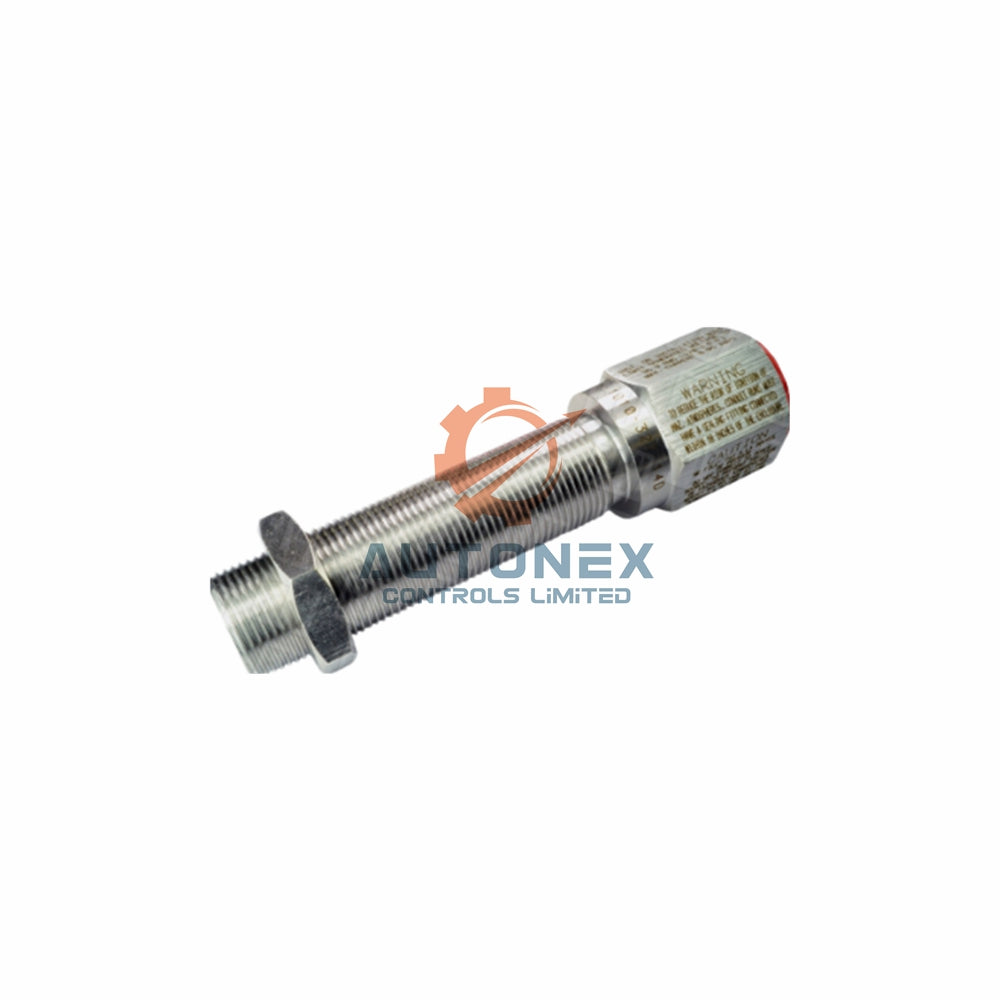

Sensor Kecepatan Pasif AI-Tek Instruments 70085-1010-330

The 70085-1010-330 menyediakan pemantauan kecepatan pasif yang andal untuk sistem mesin industri. Sensor AI-Tek ini, sebelumnya Airpax Instruments, tidak memerlukan catu daya eksternal. Sensor ini menghasilkan sinyal tegangan kuat dalam rentang suhu operasional yang luas untuk pengukuran kecepatan yang akurat.

Informasi Produk

• Produsen: AI-Tek Instruments
• Nomor Bagian: 70085-1010-330
• Jenis Produk: Sensor Kecepatan Pasif
• Merek Sebelumnya: Airpax Instruments
• Ketersediaan: Stok Tersedia Siap Kirim
• Waktu Tunggu: Dikirim dalam 7 Hari Kerja

Spesifikasi Teknis

• Panjang Ulir: Dimensi A 101,60 milimeter
• Tegangan Output Standar: 54 volt puncak ke puncak
• Tegangan Output Dijamin: Minimum 13,4 volt puncak ke puncak
• Resistansi DC: Rating maksimum 240 ohm
• Induktansi Tipikal: Nilai referensi 30 millihenry
• Polaritas Output: Koneksi positif timbal putih
• Suhu Operasi: -65 hingga +100 derajat Celsius
• Berat Unit: Sensor saja 0,40 kilogram
• Berat Pengiriman: Berat kemasan 2,0 kilogram

Parameter Teknis Tambahan

• Rentang Pengukuran: Standar 0 hingga 12.000 RPM
• Persyaratan Target: Gigi roda gigi ferromagnetik
• Celahan Instalasi: Optimal 0,5 hingga 1,5 milimeter
• Respons Frekuensi: Rentang 10 Hz hingga 4.000 Hz
• Sinyal Output: Bentuk gelombang tegangan AC sinusoidal
• Jenis Ulir: Ulir industri standar
• Bahan Rumah: Konstruksi baja tahan karat

Fitur & Manfaat Utama

• Operasi pasif tidak memerlukan daya eksternal
• Rentang suhu luas dari -65 hingga +100°C
• Output 54V P-P untuk integritas sinyal yang kuat
• Panjang ulir 101,6mm untuk pemasangan yang aman
• Penandaan polaritas jelas untuk pemasangan mudah

Aplikasi Industri

• Pemantauan kecepatan motor industri
• Sistem gearbox dan transmisi
• Pengukuran kecepatan konveyor
• Pemantauan pompa dan kompresor
• Deteksi kecepatan mesin turbo
• Perlindungan peralatan industri

Panduan Instalasi

• Pasang menggunakan bagian ulir 101,6mm
• Pertahankan celah 0,5-1,5mm dari target
• Hubungkan kabel putih sebagai terminal positif
• Pastikan keterlibatan ulir yang tepat
• Verifikasi sinyal output dengan osiloskop
• Periksa output minimum 13,4V P-P

Koneksi Listrik

• Kabel Putih: Sinyal keluaran positif
• Kabel Lain: Negatif/kembali ke ground
• Koneksi: Konektor industri standar
• Beban: Disarankan impedansi tinggi
• Sinyal: Tegangan AC proporsional dengan kecepatan

Informasi Kompatibilitas

• Bekerja dengan sistem pemantauan kecepatan
• Kompatibel dengan input frekuensi PLC
• Terhubung ke tampilan takometer
• Berinteraksi dengan sistem akuisisi data
• Bekerja dengan perangkat proteksi overspeed

Pengemasan & Pengiriman

• Kemasan asli pabrik
• Tersedia stok untuk pemrosesan segera
• Dikirim dalam 7 hari kerja
• Berat total pengiriman 2,0 kg
• Pengiriman ke seluruh dunia tersedia
• Pengirim: FedEx, UPS, DHL

Pertanyaan yang Sering Diajukan

• Berapa panjang ulirnya? Panjang pemasangan 101,60 milimeter.
• Berapa tegangan keluaran yang dijamin? 13,4 volt puncak ke puncak minimum.
• Rentang suhu berapa yang didukung? -65 hingga +100 derajat Celsius.
• Kapan pesanan saya akan dikirim? Dikirim dalam 7 hari kerja sejak pemesanan.
