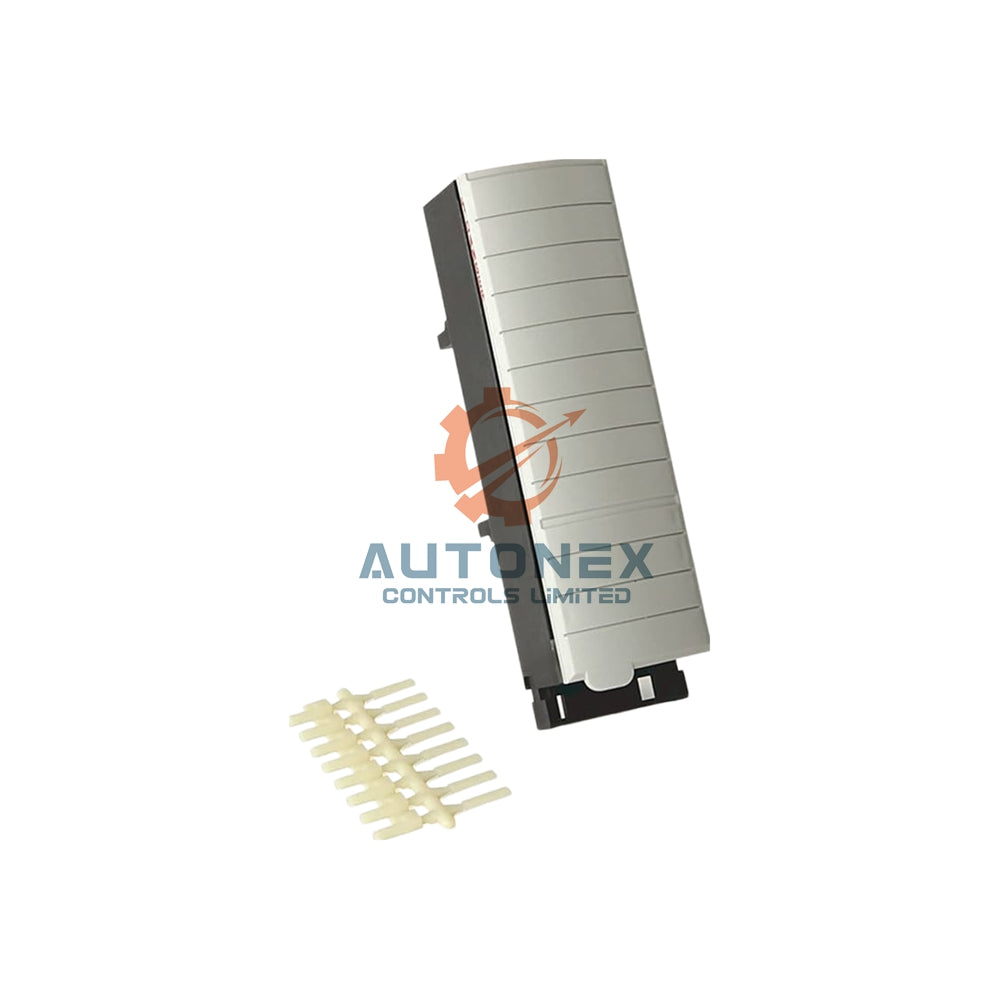

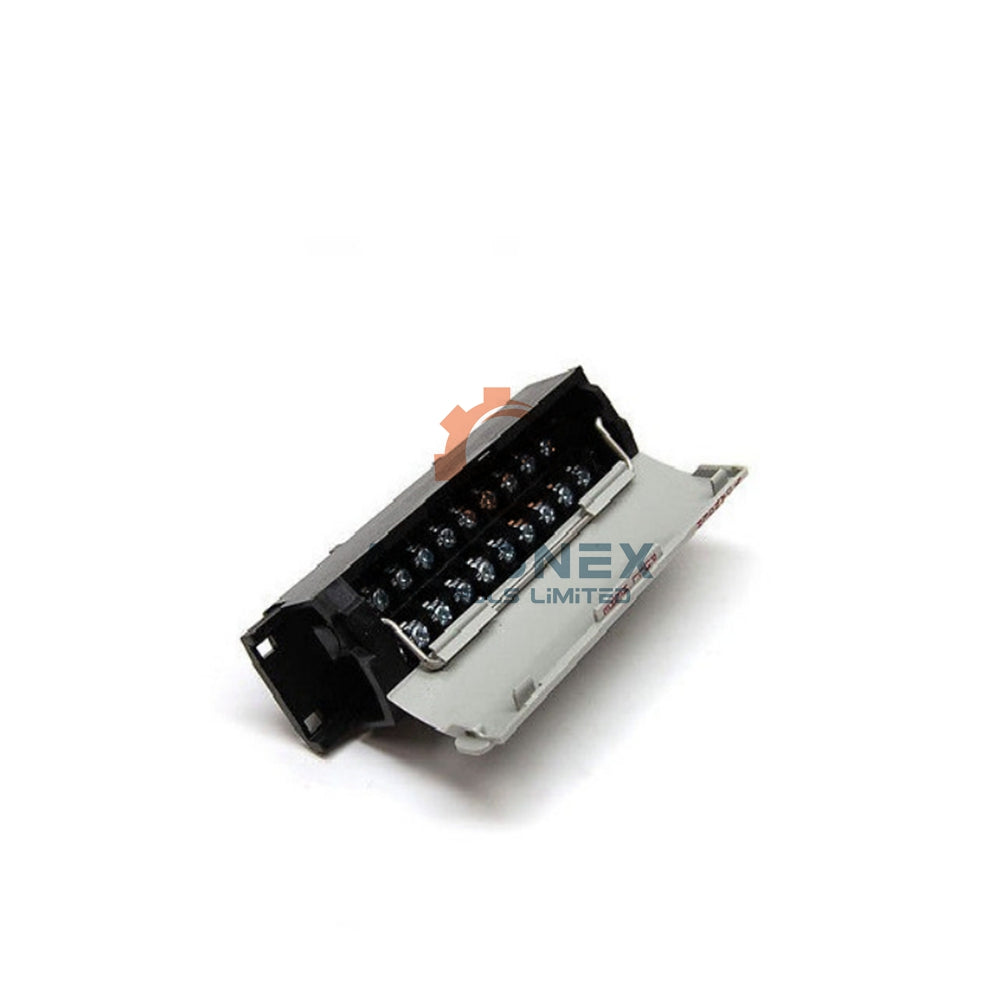

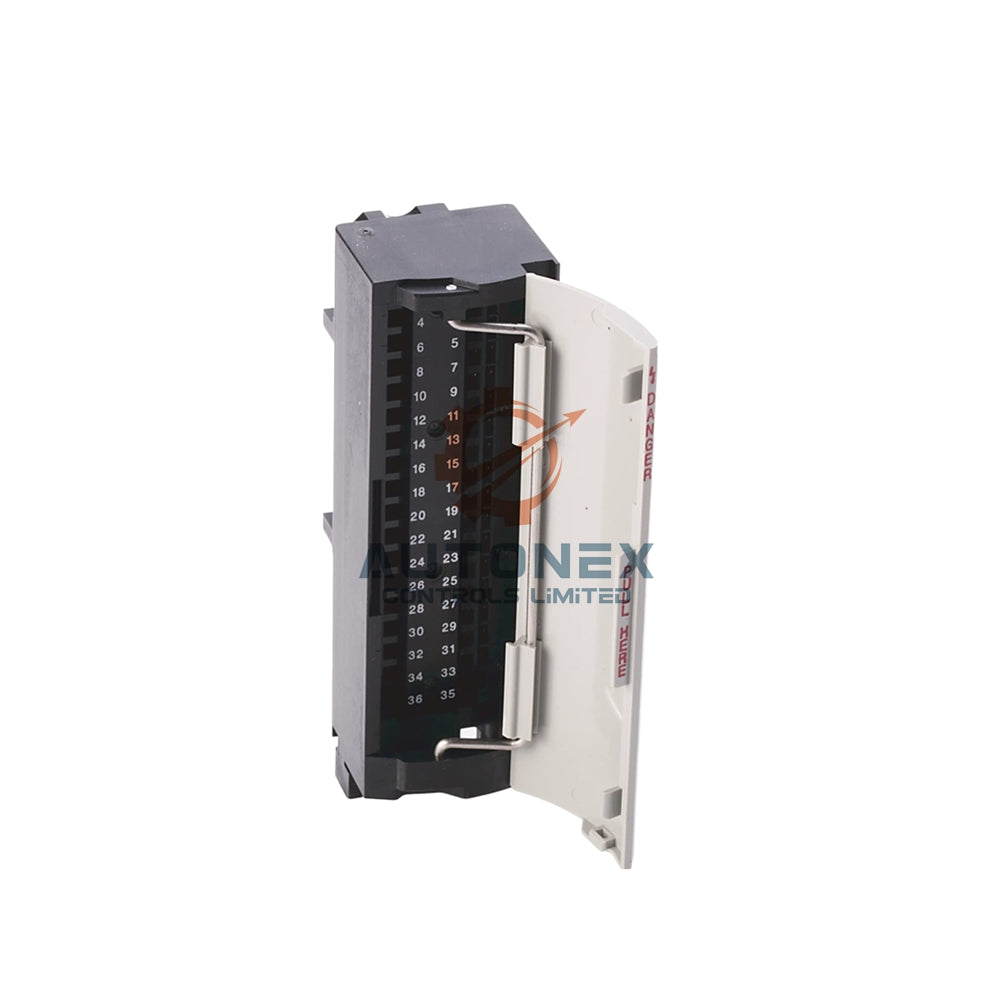

Allen-Bradley 1756-TBS6H ControlLogix Terminal Block

Ikhtisar Produk

• 1756-TBS6H menghubungkan modul I/O ControlLogix Anda ke perangkat lapangan.
• Rockwell Automation merancang blok ini untuk pengkabelan yang sederhana dan aman.
• Ini menggunakan mekanisme penjepit pegas untuk koneksi yang kuat dan tahan getaran.
• Anda dapat dengan mudah melepas blok ini untuk pemeliharaan atau penggantian modul.
• Rumah dengan kedalaman standar ini cocok untuk berbagai tata letak panel kontrol.

Spesifikasi Teknis Utama

• Merek: Allen-Bradley
• Model: 1756-TBS6H
• Seri: ControlLogix
• Jenis Koneksi: Penjepit Pegas 36-Pin
• Ukuran Kabel: Menerima kabel 22 hingga 14 AWG (0,33 - 2,1 mm²)
• Suhu Operasi: 0 hingga 60 °C (32 hingga 140 °F)
• Dissipasi Daya: Maksimum 6,19 Watt
• Arus Backplane: 1,2 mA pada 5V dan 2,5 mA pada 24V
• Berat Unit: Ringan hanya 0,3 pon (0,1 kg)

Panduan Instalasi dan Pengkabelan

• Selalu gunakan kabel tembaga berperingkat 90°C, baik padat maupun serabut.
• Anda harus menggunakan hanya satu konduktor per terminal untuk koneksi yang aman.
• Pastikan ketebalan isolasi kabel tidak melebihi 1,2 mm (3/64 in).
• Cukup dorong kabel ke terminal penjepit pegas untuk menghubungkannya.
• Blok ini langsung dipasang ke depan modul I/O 1756 yang kompatibel.

Pengepakan & Pengiriman

• Anda akan menerima satu blok terminal 1756-TBS6H yang baru dan asli.
• Produk dikirim dalam kemasan asli pabrik untuk perlindungan.
• Kami memproses dan mengirim semua pesanan dari stok kami dalam waktu lima hari kerja.
• Kami mengirim ke seluruh dunia menggunakan kurir terpercaya seperti FedEx, UPS, dan DHL.

Pertanyaan yang Sering Diajukan (FAQ)

Apa rentang ukuran kabel untuk 1756-TBS6H?

• Blok terminal ini bekerja dengan kabel dari 22 AWG hingga 14 AWG.

Bisakah saya menghubungkan dua kabel ke satu terminal?

• Tidak, Anda hanya boleh menghubungkan satu kabel per terminal untuk keamanan dan kinerja.

Apa rentang suhu operasinya?

• Anda dapat menggunakan blok terminal ini di lingkungan dengan suhu 0°C hingga 60°C.

Apakah blok terminal ini baru dan tersedia di stok?

• Ya, kami memiliki unit baru dan asli yang siap dikirim dengan cepat.

Apa kebijakan pengembalian Anda?

• Kami menerima pengembalian dengan alasan apa pun dalam periode 30 hari sejak pembelian.
