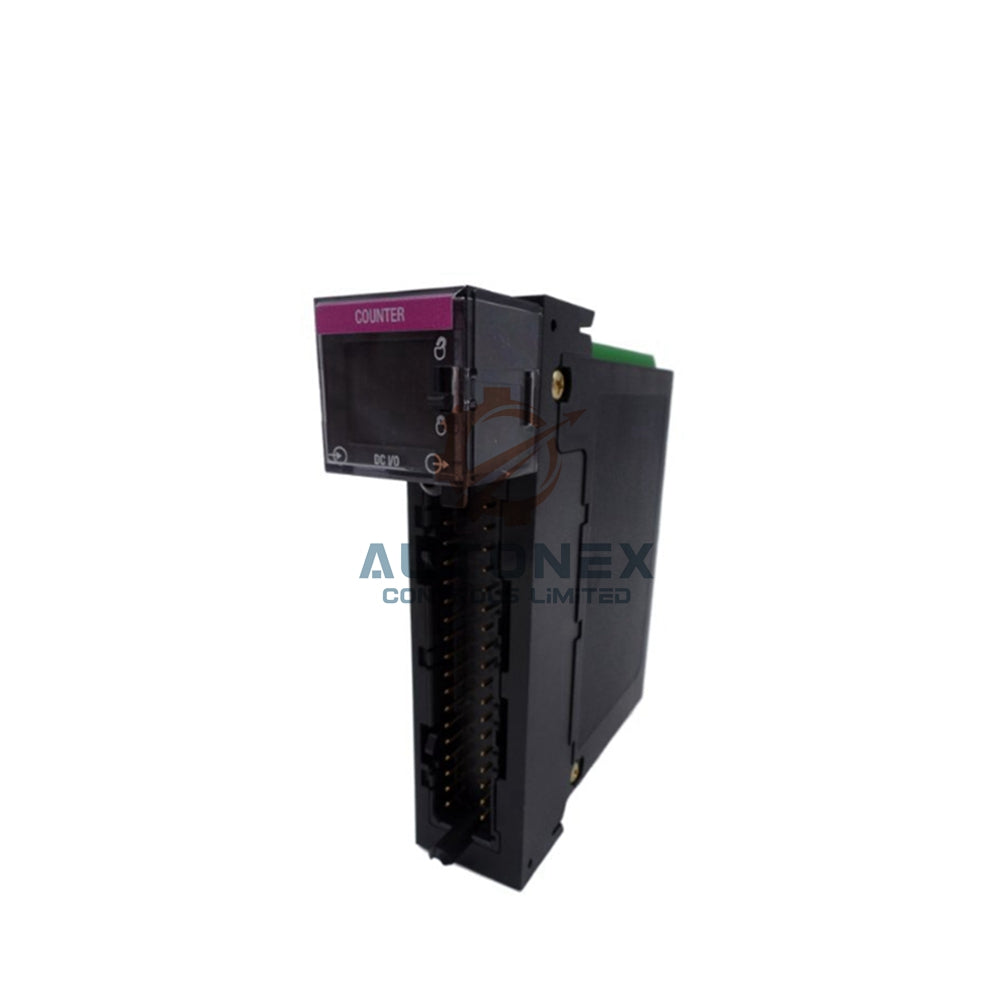

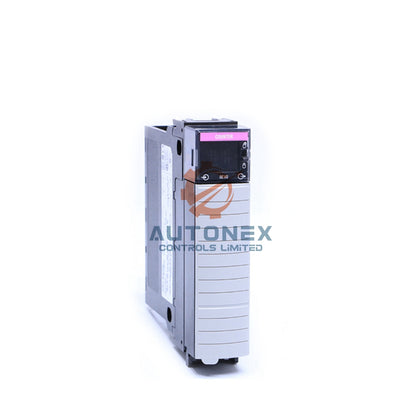

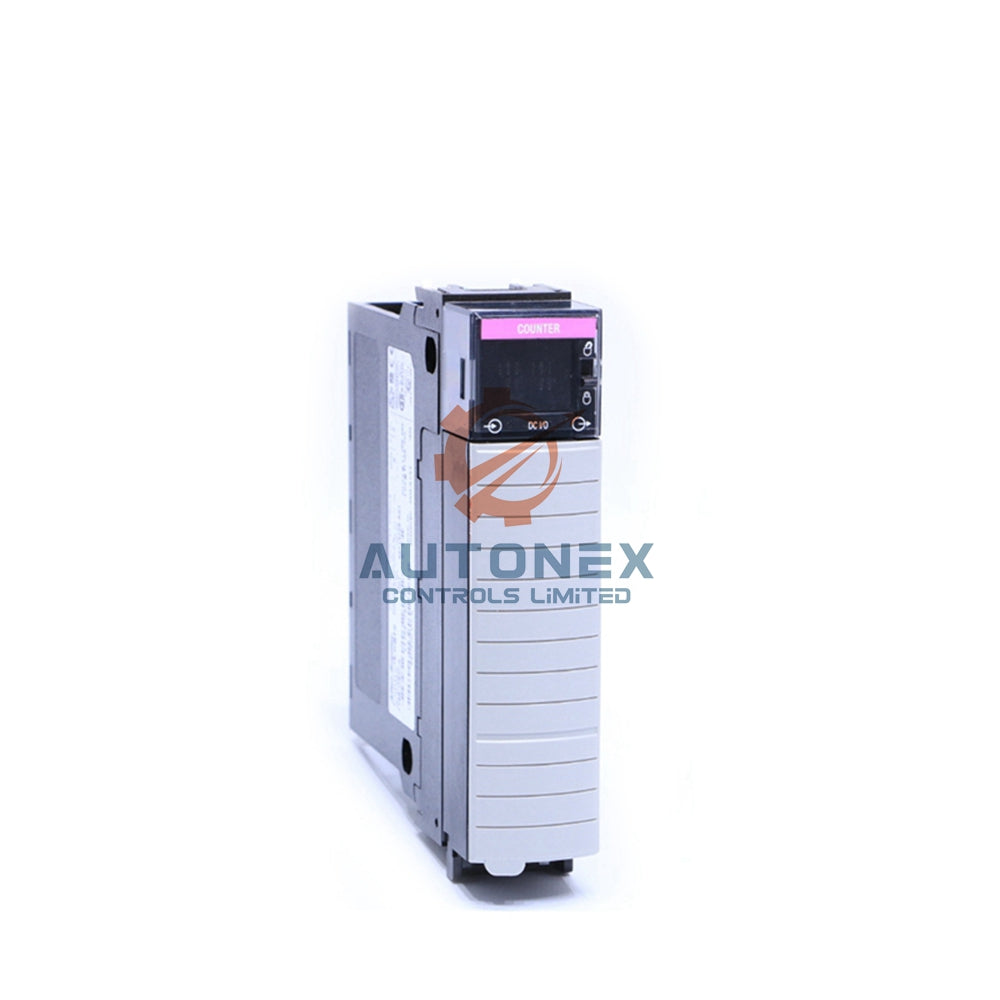

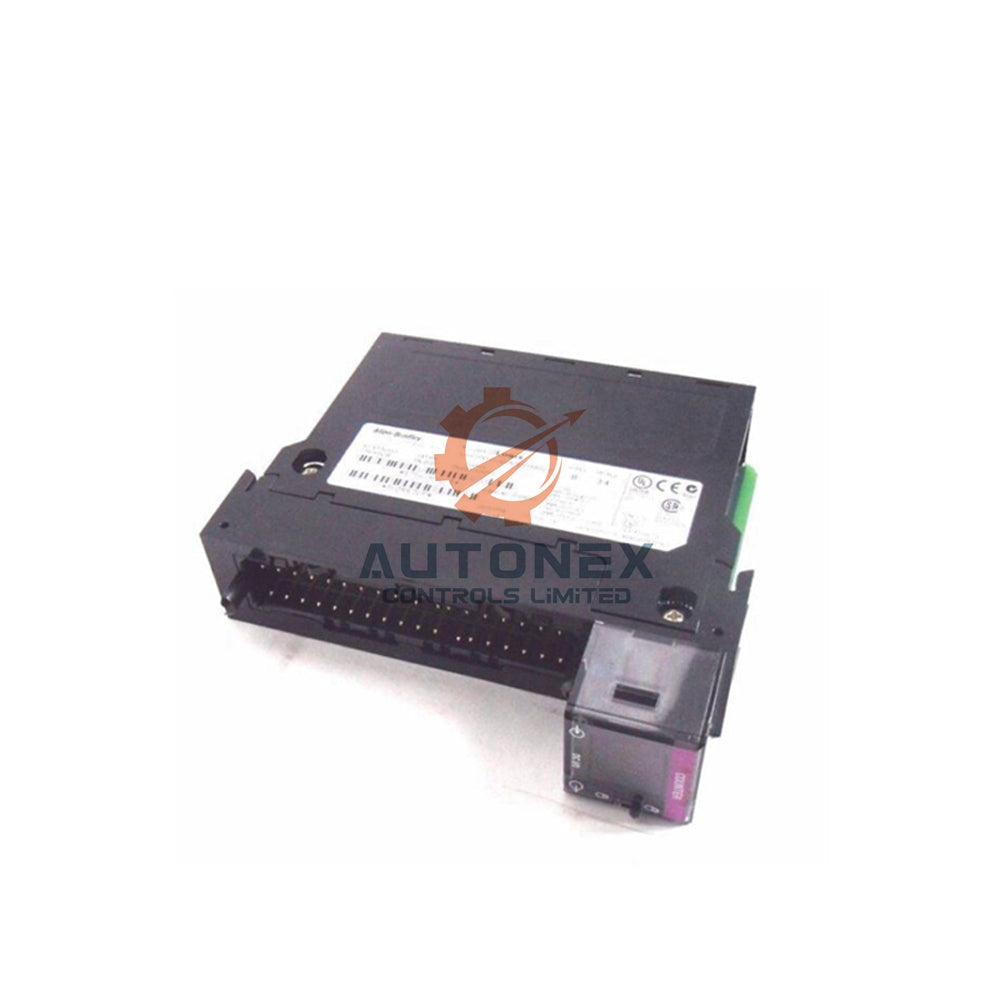

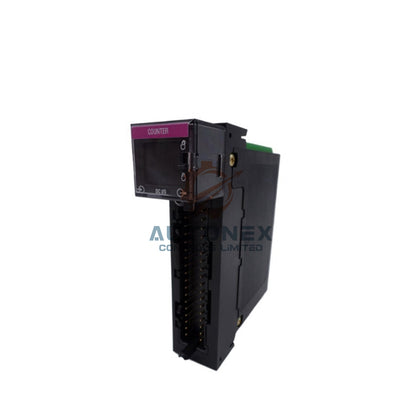

Modul Penghitung Kecepatan Tinggi 1756-HSC Allen-Bradley

Allen-Bradley 1756-HSC: Solusi Penghitungan Kecepatan Tinggi Presisi

Spesifikasi Performa Kecepatan Tinggi

• Frekuensi maksimum: 1 MHz dalam mode penghitung
• Pengukuran laju: maksimum 500 kHz
• Operasi encoder: maksimum 250 kHz
• Filter debounce: maksimum 70 Hz
• Rentang hitung: 0 hingga 16.777.214
• Kecepatan pembaruan: default 2 milidetik

Konfigurasi Saluran & Kapabilitas I/O

• 2 saluran penghitung independen
• 3 input per penghitung (A, B, Z untuk Gerbang/Reset)
• 4 output diskrit (2 titik per grup umum)
• Penugasan output fleksibel ke penghitung mana pun
• Nilai preset dual turn-off per output
• Kontrol output manual atau otomatis

Mode Operasi & Aplikasi

• Mode Penghitung: Penghitungan pulsa hingga 1 MHz
• Pengukuran Laju: Analisis frekuensi hingga 500 kHz
• Mode Encoder: Dekode kuadratur hingga 250 kHz
• Filter Debounce: Penolakan noise pada 70 Hz
• Ideal untuk kontrol gerak dan pendeteksian posisi
• Sempurna untuk totalisasi aliran dan sistem pengukuran

Spesifikasi Listrik & Kompatibilitas

• Operasi 5V: rentang input DC 4,5-5,5V
• Operasi 12/24V: rentang input DC 10-31,2V
• Arus backplane: 300 mA pada 5,1V, 3 mA pada 24V
• Dissipasi daya: maksimum 5,6 watt pada 60°C
• Kompatibel dengan: blok terminal 1756-TBCH, 1756-TBS6H

Perangkat yang Didukung & Integrasi

• Encoder inkremental Allen-Bradley 845
• Sensor fotoelektrik seri PHOTOSWITCH
• Sensor kedekatan DC 3-kawat Bulletin 872
• Generator pulsa dan totalizer
• Switch batas dan pickup magnetik
• Berbagai perangkat pengkodean rotary

Pertanyaan Umum yang Dijawab

Kecepatan penghitungan berapa yang dapat ditangani modul ini?

1756-HSC mendukung hingga 1 MHz dalam mode penghitung, 500 kHz dalam pengukuran laju, dan 250 kHz dalam mode encoder.

Berapa banyak penghitung dan output yang tersedia?

Modul menyediakan 2 penghitung independen dengan 3 input masing-masing, plus 4 output diskrit untuk aksi kontrol.

Perangkat apa saja yang kompatibel dengan modul ini?

Modul ini bekerja dengan encoder inkremental, sensor fotoelektrik, sensor kedekatan, dan berbagai perangkat pembangkit pulsa.

Berapa nilai hitung maksimum?

Penghitung dapat mengakumulasi hingga 16.777.214 hitungan sebelum melakukan reset.

Seberapa cepat modul merespons?

Waktu pembaruan default adalah 2 milidetik, dengan respons lebih cepat untuk aktivasi output melalui pemrosesan di papan.

Bagaimana kebijakan pengiriman Anda?

Kami memproses pesanan dalam 5 hari kerja dan mengirim secara global melalui kurir utama dengan pelacakan penuh.

Apakah Anda menyediakan dukungan teknis?

Ya, tim berpengalaman kami menawarkan dukungan teknis komprehensif untuk semua aplikasi.

Untuk bantuan segera dan informasi harga, hubungi spesialis kami: sales@nex-auto.com
