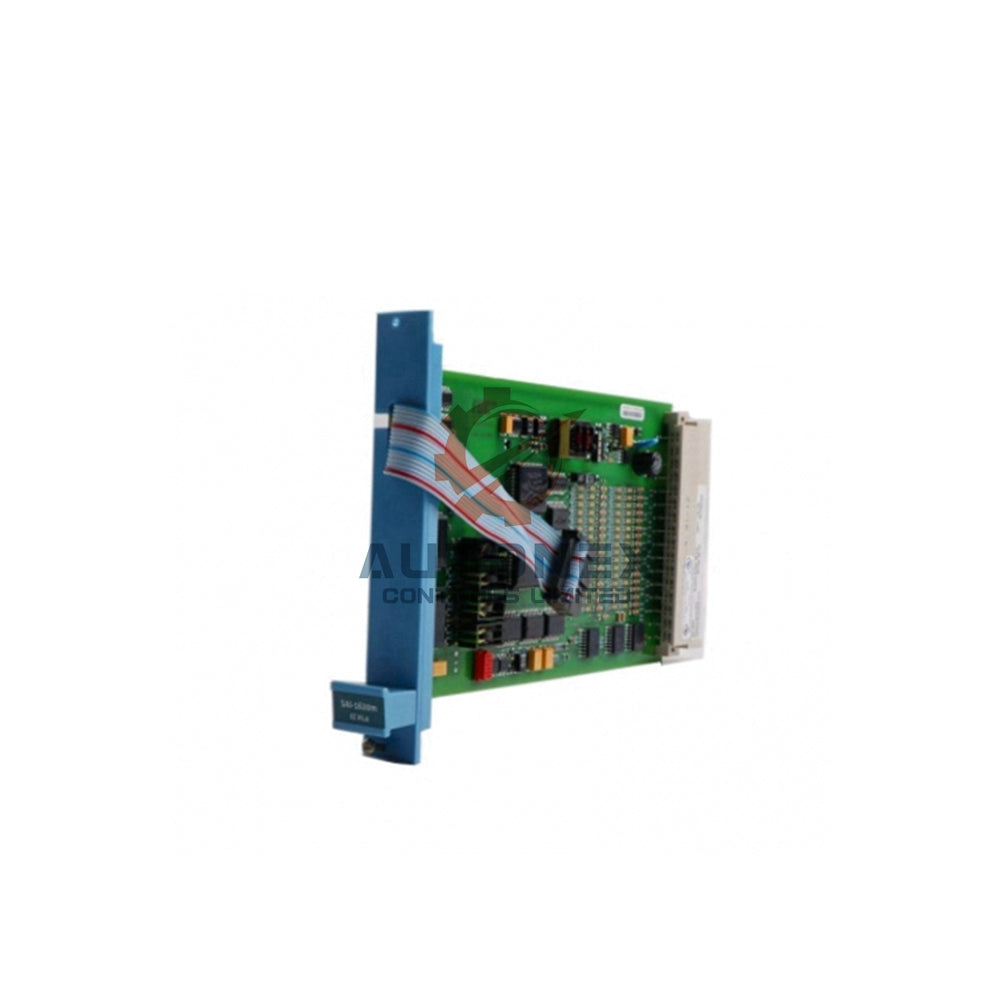

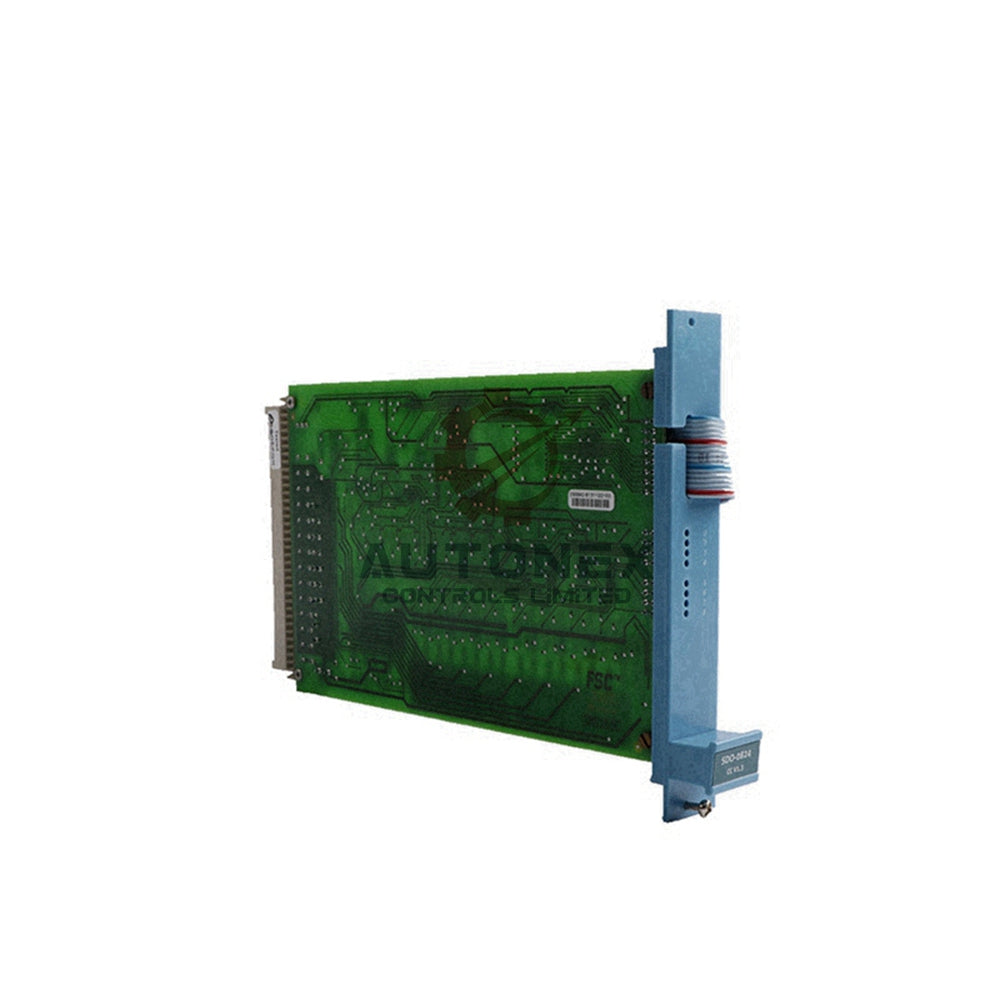

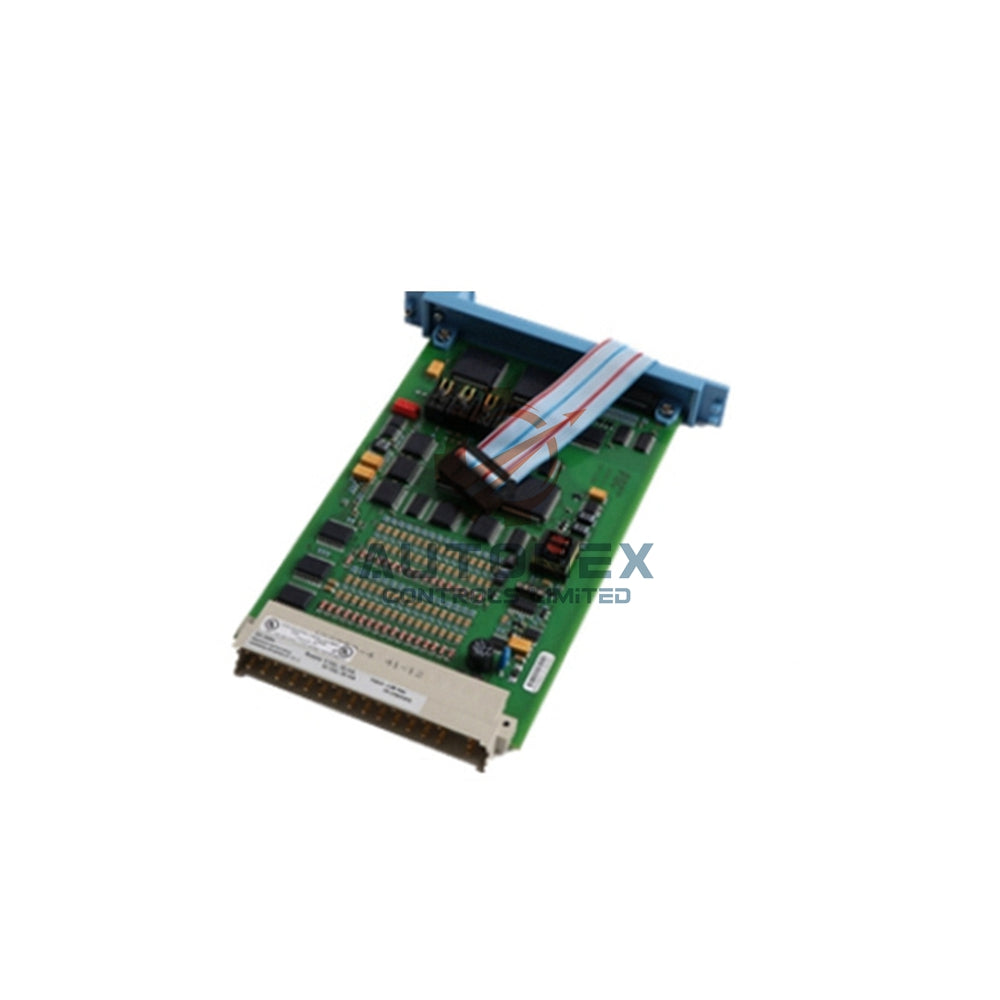

Modul PLC Honeywell 10302/1/1

10302/1/1 Watchdog Repeater: Modul Pemantauan Daya Esensial

Gambaran Modul & Fungsi Utama

• Fungsi Utama: Modul ini memantau catu daya 5 Vdc dan 24 Vdc ke modul I/O yang terhubung.
• Output Watchdog: Menyediakan sinyal output watchdog ke input watchdog dari modul output yang dipantau.
• Konfigurasi Sistem: Penting dalam sistem dengan beberapa unit catu daya (PSU) atau bagian I/O yang campuran antara redundan dan non-redundan.
• Persetujuan Internasional: 10302/1/1 memiliki sertifikasi CE, TÜV, dan UL untuk penggunaan global.

Spesifikasi Listrik Detail

• Konsumsi Daya Modul: Membutuhkan 5 Vdc pada 35 mA dan 24 Vdc pada 25 mA untuk operasi.
• Input Watchdog: Input WDG1 dan WDG2 masing-masing menarik arus pemantauan 0,1 mA.
• Kapasitas Output: WDR OUT menyediakan arus output maksimum 900 mA untuk menggerakkan rangkaian watchdog.
• Pemantauan Tegangan: Dirancang khusus untuk memantau jalur daya I/O DC standar 5V dan 24V.

Desain Fisik & Kode Kunci Utama

• Ukuran Pemasangan: Desain kompak membutuhkan 4 TE, 3 HE (4 HP, 3U) ruang rak.
• Kode Kunci Modul: Dikonfigurasi dengan lubang pada posisi A27 dan pin pada C11, C23, C27.
• Kode Kunci Rak: Rak yang sesuai memerlukan blind spot pada C3, C19, C31 dan pin besar pada A27.
• Koneksi Bus: Membutuhkan koneksi bus horizontal pada posisi rak I/O standar 1 sampai 18.

Pertanyaan yang Sering Diajukan (FAQ)

• Apa yang sebenarnya dimonitor oleh modul 10302/1/1?
  Modul ini secara terus-menerus memantau catu daya 5 Vdc dan 24 Vdc yang memberi daya pada modul I/O sistem Anda.
• Kapan repeater watchdog ini diperlukan?
  Ini penting dalam sistem dengan beberapa PSU, jenis catu daya tertentu, atau bagian I/O redundan.
• Berapa kemampuan arus output maksimum?
  Output watchdog dapat menyediakan hingga 900 mA ke input watchdog modul yang terhubung.
• Bisakah saya mengganti modul saat sistem berjalan?
  Bisa, modul ini hot-swappable, tetapi mungkin memicu shutdown Bagian Pusat selama penggantian.
• Apa kebijakan pengiriman dan pengembalian Anda?
  Kami mengirim dalam 5 hari melalui kurir utama dan menawarkan kebijakan pengembalian 30 hari.
