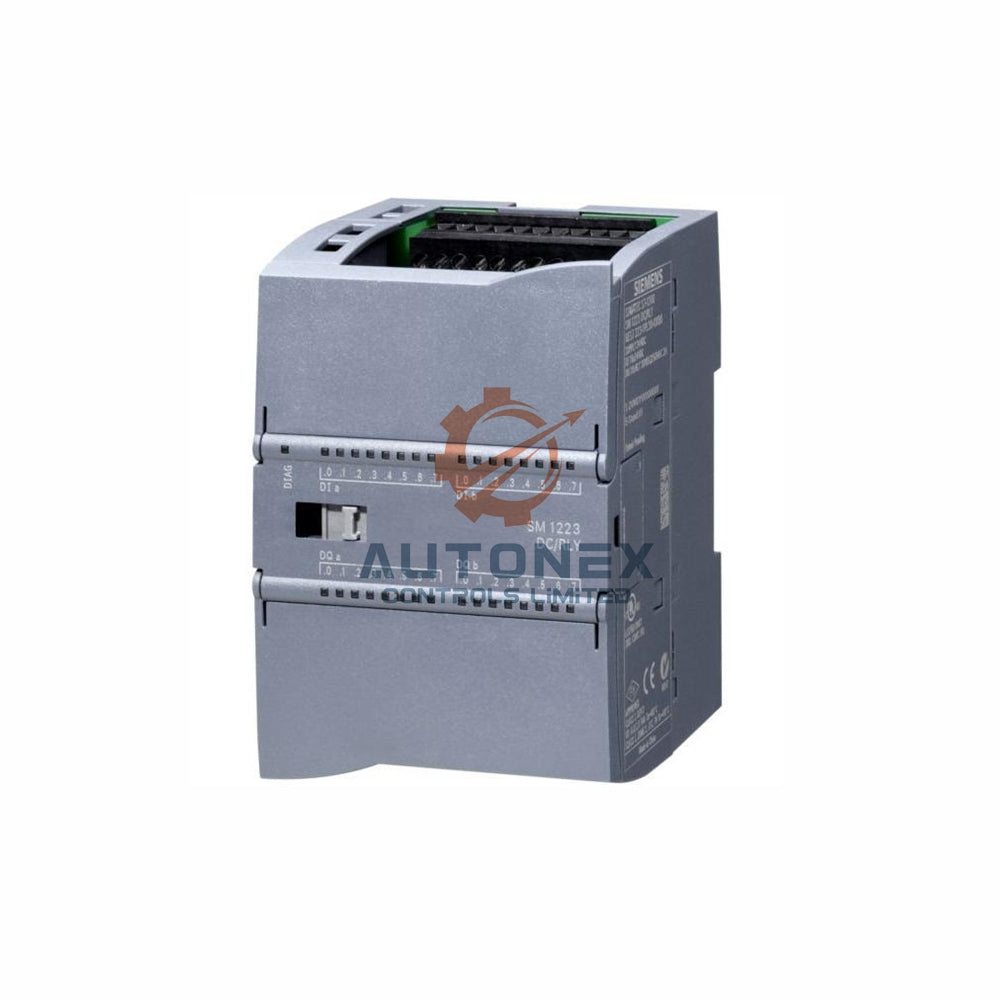

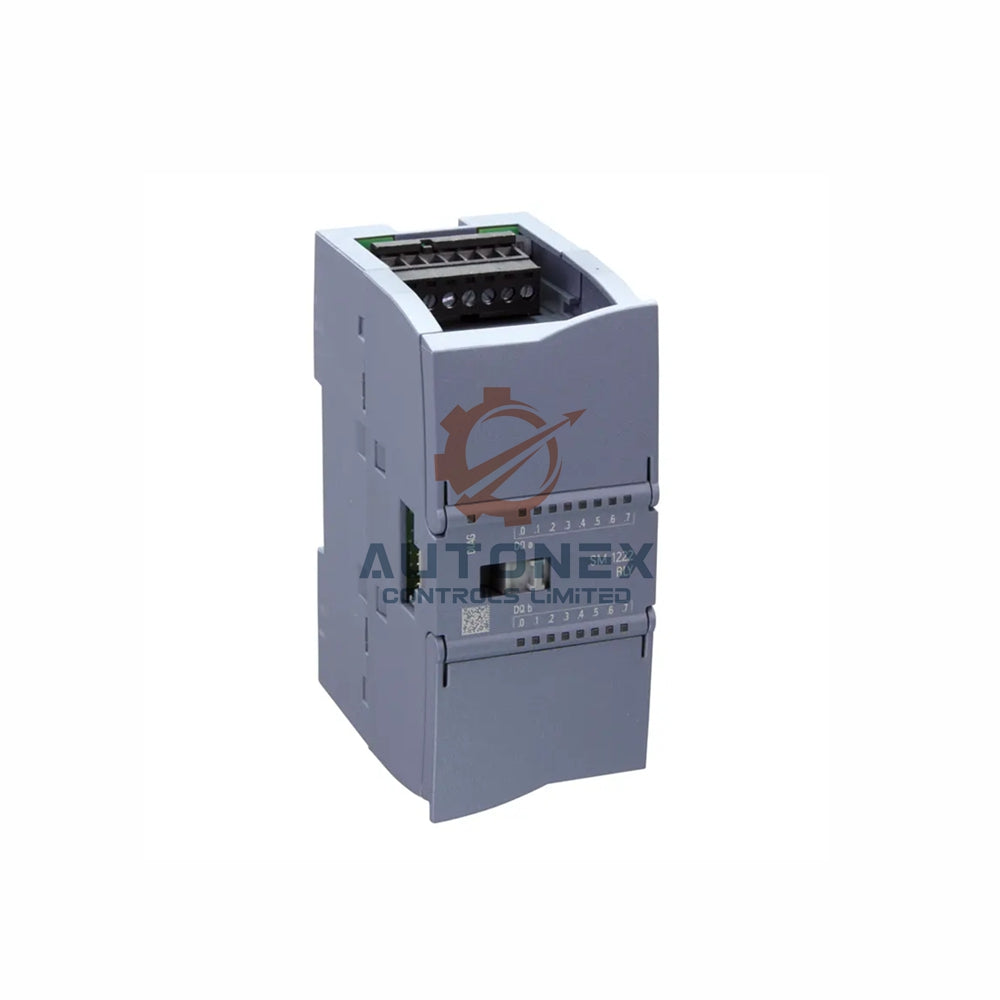

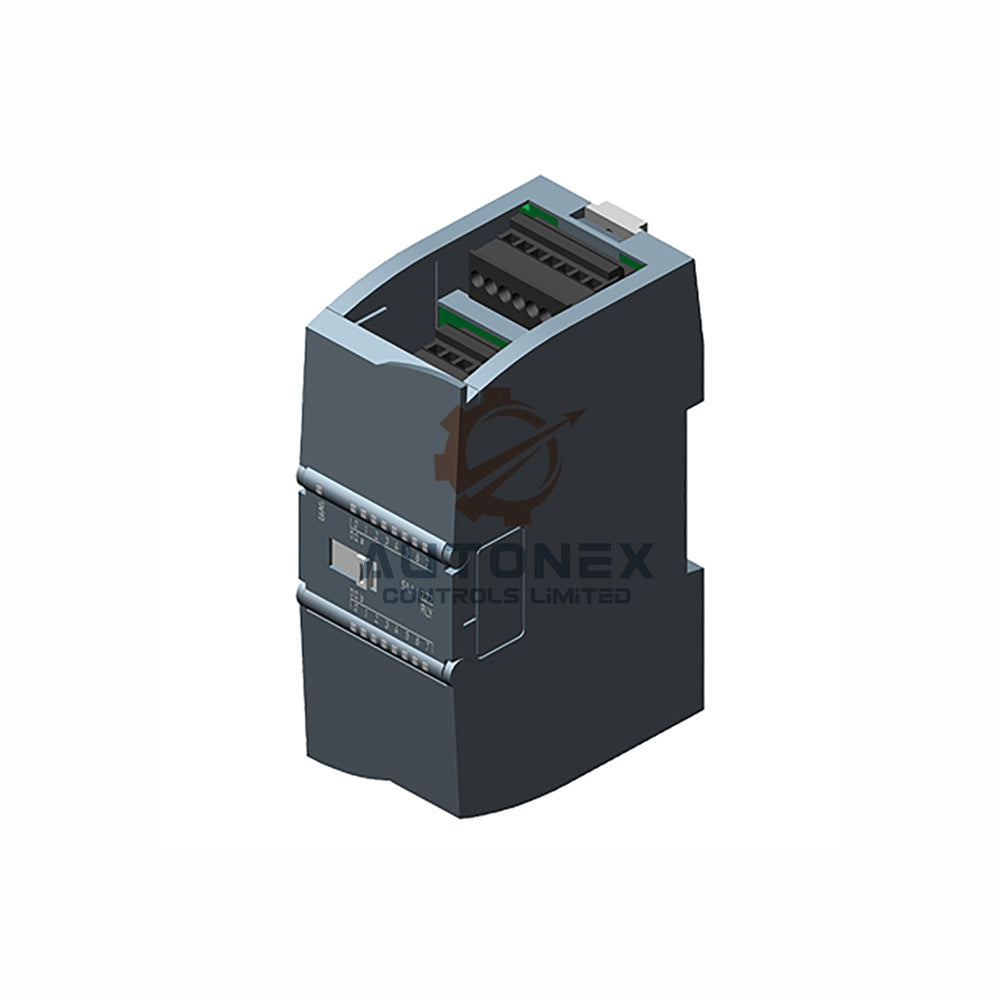

6ES7223-1BL32-0XB0 Siemens S7-1200 SM 1223 16 entrées numériques/16 sorties numériques

Module d’E/S numériques 6ES7223-1BL32-0XB0 SM 1223 pour SIMATIC S7-1200 – 16 DI / 16 DO

Spécifications techniques

• Marque : Siemens
• Modèle : 6ES7223-1BL32-0XB0
• Type de produit : Module d’E/S numériques
• Série : SIMATIC S7-1200
• Désignation du produit : SM 1223, DI 16x24 V DC, DQ 16x24 V DC
• Nombre d’entrées numériques : 16, par groupes de 2
• Nombre de sorties numériques : 16, par groupes de 1
• Tension d’alimentation nominale : 24 V DC
• Plage admissible : de 20,4 V à 28,8 V DC
• Courant d’entrée depuis le bus de fond de panier : 5 V DC, 185 mA max.
• Courant d’entrée par canal : 4 mA max. depuis la tension de charge L+
• Tension du signal « 0 » : 5 V DC à 1 mA
• Tension du signal « 1 » : 15 V DC à 2,5 mA
• Temporisation d’entrée : de 0,2 ms à 12,8 ms, sélectionnable par groupes de quatre
• Type de sortie : Transistor
• Courant nominal de sortie : 0,5 A par sortie
• Capacité de commutation avec charge résistive : 0,5 A max.
• Capacité de commutation avec charge de lampe : 5 W max.
• Temporisation de sortie « 0 » à « 1 » : 50 µs max.
• Temporisation de sortie « 1 » à « 0 » : 200 µs max.
• Longueur de câble blindé : 500 m max.
• Longueur de câble non blindé : 300 m max. pour les entrées, 150 m pour les sorties
• Puissance dissipée : 4,5 W typ.
• Séparation galvanique : entrées par groupes de 2, sorties par groupes de 1
• Indice de protection : IP20
• Température ambiante en fonctionnement : de -20 °C à 60 °C à l’horizontale, de -20 °C à 50 °C à la verticale
• Température de stockage/transport : de -40 °C à 70 °C
• Humidité relative : 95 % max. à 25 °C, sans condensation
• Dimensions (L x H x P) : 70 mm x 100 mm x 75 mm
• Poids : env. 310 g

FAQ

• Q : Quel est le numéro de modèle de ce module ?
  R : Le numéro de modèle est 6ES7223-1BL32-0XB0.
• Q : Combien d’entrées et de sorties ce module offre-t-il ?
  R : Il offre 16 entrées numériques et 16 sorties numériques.
• Q : Quel type de sorties ce module utilise-t-il ?
  R : Il utilise des sorties à transistor de 0,5 A.
• Q : Quelle est la tension d’alimentation nominale ?
  R : La tension d’alimentation nominale est de 24 V DC.
• Q : Ce module offre-t-il une protection contre les courts-circuits ?
  R : Non, vous devez prévoir une protection externe contre les courts-circuits.
• Q : Quelle est la longueur maximale d’un câble blindé ?
  R : La longueur maximale d’un câble blindé est de 500 m.
• Q : Quelle est la plage de température de fonctionnement ?
  R : Il fonctionne de -20 °C à 60 °C à l’horizontale et de -20 °C à 50 °C à la verticale.
• Q : Dans quels délais expédiez-vous ?
  R : Nous expédions sous 5 jours avec FedEx, UPS ou DHL.
• Q : Puis-je retourner le produit ?
  R : Oui, nous acceptons les retours sous 30 jours.
