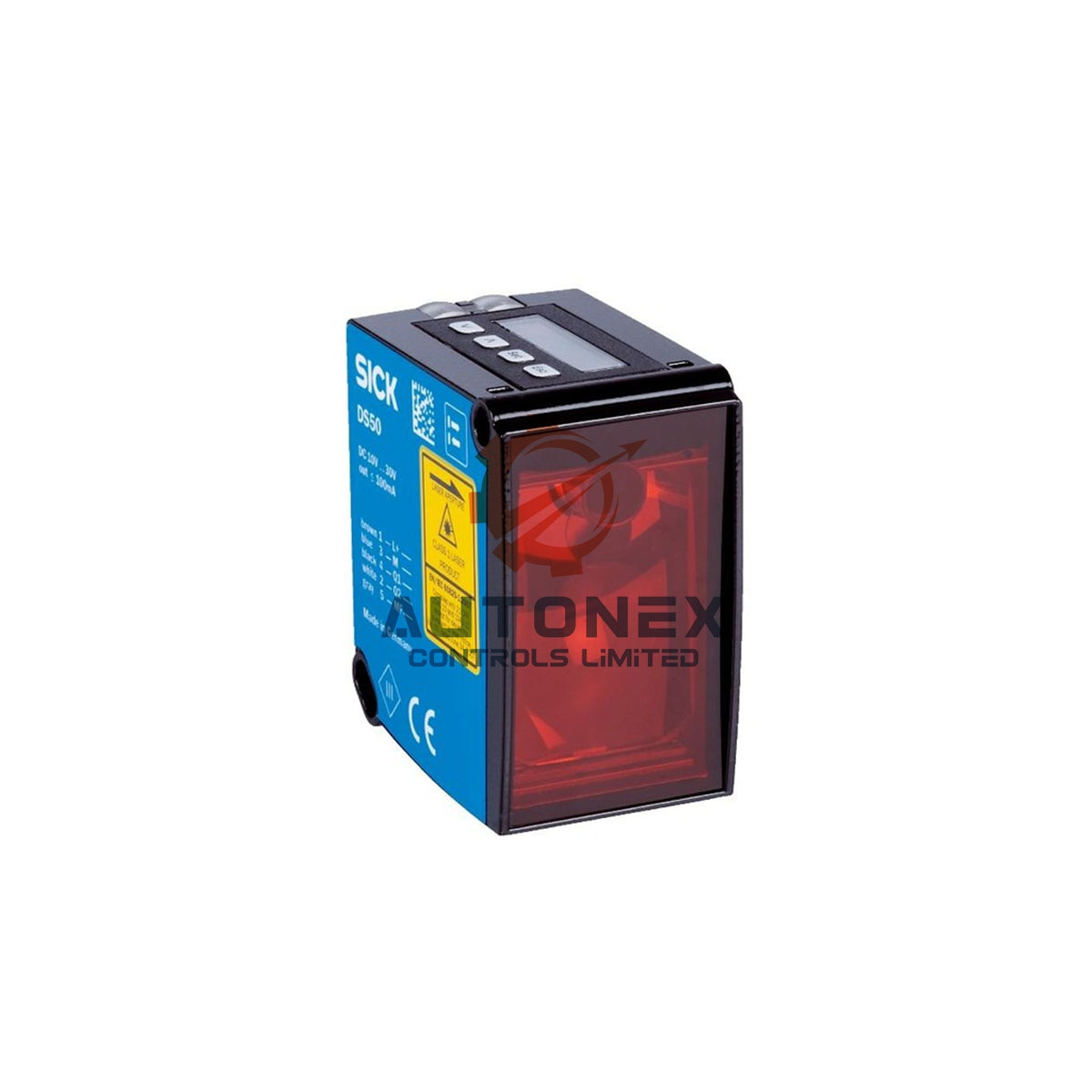

Capteur laser PNP SICK Dx50 DT50-P1114

Capteur de distance laser chauffé SICK DT50-P1114 Dx50 pour utilisation en grand froid

Caractéristiques techniques

• Marque : SICK
• Modèle : DT50-P1114
• Série / famille : Dx50 DT50 chauffé
• Référence : 1047581
• Principe de mesure : mesure optique du temps de vol HDDM™ avec laser rouge visible à 658 nm
• Plage de mesure : de 200 mm à 10,000 mm avec une rémission de 90 % ; de 200 mm à 6,500 mm avec une rémission de 18 % ; de 200 mm à 4,000 mm avec une rémission de 6 %
• Répétabilité : ≥ 2.5 mm
• Précision de mesure : généralement ± 10 mm
• Temps de réponse : 20 ms en mode rapide ou 30 ms en mode lent avec moyennage
• Classe laser : classe 2 selon IEC 60825-1:2014 et EN 60825-1:2014 ; puissance moyenne < 1 mW, puissance de crête d’impulsion 180 mW, durée d’impulsion 5 ns
• Sortie numérique : 1 PNP, ≤ 100 mA
• Sortie analogique : 1 sortie de tension de 0 V à 10 V, ≥ 5 kΩ, 16 bits
• Entrée : entrée multifonction (MF)
• Tension d’alimentation : 24 V CC nominale (de 18 V à 30 V) ; plus de 15 V requis pour le chauffage interne ; protection contre l’inversion de polarité
• Consommation électrique : ≤ 28 W avec le chauffage actif, sans charge externe
• Raccordement électrique : connecteur mâle M12, 8 broches
• Température de fonctionnement : de -40 °C à +65 °C avec chauffage intégré ; jusqu’à +80 °C avec 2 plaques de refroidissement ; jusqu’à +140 °C avec 2 plaques de refroidissement et un filtre de protection
• Température de stockage : de -40 °C à +75 °C
• Indice de protection : IP65 selon EN 60529
• Dimensions (W x H x P) : 36.1 mm x 62.7 mm x 57.7 mm
• Matériau du boîtier : zinc moulé sous pression (ZNAL4CU1) avec fenêtre optique en verre acrylique (PMMA)
• Poids : env. 200 g

Caractéristiques et points forts

• Le chauffage interne intégré en usine permet au capteur de fonctionner jusqu’à -40 °C.
• La mesure diffuse directe atteint 10 m sur des objets naturels, sans réflecteur.
• Le boîtier robuste en zinc moulé sous pression (ZNAL4CU1) répond aux exigences de l’automatisation industrielle intensive.
• Un écran LCD et des boutons de menu facilitent la configuration et l’affichage des valeurs en temps réel.
• La technologie optique de temps de vol HDDM™ garantit une grande répétabilité et une stabilité face à la lumière ambiante.
• La sortie numérique PNP et la sortie analogique de 0 V à 10 V conviennent à la plupart des systèmes de commande.
• Le capteur fonctionne aussi bien dans les chambres froides, les locaux de congélation profonde que dans les environnements industriels classiques.

Guide d’installation

• Fixez solidement le capteur et orientez la fenêtre optique vers la surface cible.
• Orientez le faisceau laser perpendiculairement à la cible pour obtenir la meilleure précision.
• Raccordez le connecteur M12 à 8 broches à une alimentation 24 V CC supérieure à 15 V.
• Vérifiez que l’alimentation fournit un courant suffisant pour le chauffage de 28 W.
• Raccordez la sortie numérique PNP ou la sortie analogique de 0 V à 10 V au contrôleur.
• Utilisez l’entrée MF pour déclencher des mesures ou changer de mode de fonctionnement.
• Ajoutez des plaques de refroidissement au-dessus de +65 °C et un filtre de protection en cas de chaleur extrême.
• Serrez complètement le connecteur pour préserver l’étanchéité IP65.

Contenu de l’emballage

• 1x capteur de distance chauffant SICK DT50-P1114
• 1x connecteur M12 à 8 broches ou câble de raccordement (selon la configuration)
• 1x guide de démarrage rapide imprimé
• 1x emballage d’origine du fabricant

Expédition et assistance

• Nous livrons dans le monde entier avec FedEx, UPS et DHL.
• Nous expédions les articles en stock sous 5 jours.
• Nous acceptons les retours sous 30 jours.
• Chaque unité est neuve et d’origine.

FAQ

• Q : Jusqu’à quelle température basse le DT50-P1114 peut-il fonctionner ?
  R : Le chauffage intégré permet un fonctionnement jusqu’à -40 °C dans les chambres froides et les locaux de congélation profonde.
• Q : Quelle tension d’alimentation le chauffage nécessite-t-il ?
  R : Le capteur fonctionne avec une tension nominale de 24 V CC, et le chauffage nécessite plus de 15 V.
• Q : Quelle est la consommation du modèle chauffant ?
  R : Il consomme jusqu’à 28 W lorsque le chauffage est activé et qu’aucune charge externe n’est raccordée.
• Q : Quelles sorties le DT50-P1114 fournit-il ?
  R : Il offre une sortie numérique PNP et une sortie analogique de 0 V à 10 V.
• Q : Quelle est la portée de mesure du capteur ?
  R : Sa portée atteint 10 000 mm sur des cibles avec un taux de réflexion de 90 % et 4 000 mm sur des cibles sombres avec un taux de réflexion de 6 %.
• Q : A-t-il besoin d’un réflecteur ?
  R : Non. Il mesure directement les objets naturels par réflexion diffuse.
• Q : Quel connecteur le capteur utilise-t-il ?
  R : Il utilise un connecteur mâle M12 à 8 broches.
• Q : Le capteur peut-il également fonctionner dans des environnements chauds ?
  R : Oui. Deux plaques de refroidissement permettent de fonctionner jusqu’à +80 °C, et un filtre de protection porte cette limite à +140 °C.
