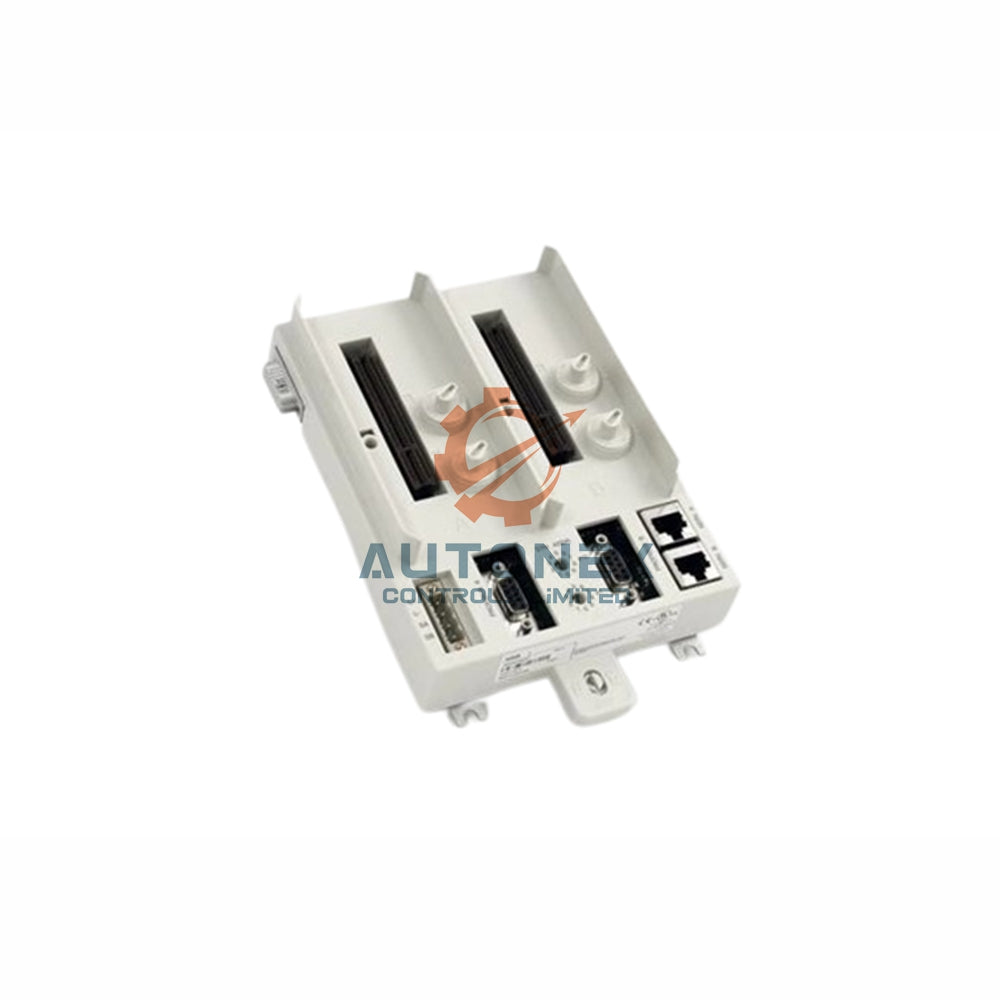

واحد پایانه ماژول TU846، ورودی/خروجی افزونه ABB

واحد ترمینیشن ماژول ABB TU846 برای پیکربندی‌های ورودی/خروجی افزونه

• برند و مدل: ABB، TU846.
• پروتکل ارتباطی: PROFIBUS DP-V1 از طریق دو کانکتور DSUB9.
• پشتیبانی از افزونگی: افزونگی کامل خط و ماژول برای CI840/CI840A.
• آدرس‌دهی ایستگاه: دو کلید چرخشی امکان تنظیم آدرس از 0 تا 99 را فراهم می‌کنند.
• کدگذاری مکانیکی: چهار کلید مکانیکی با شش موقعیت برای هر کلید، 36 پیکربندی را فراهم می‌کنند.

مشخصات فنی

• ورودی تغذیه: 24 V d.c. (19.2 - 30 V)، ولتاژ عایقی نامی 50 V.
• توزیع جریان ModuleBus: حداکثر 5 V در 1.5 A و حداکثر 24 V در 1.5 A.
• حداکثر طول ModuleBus: 2.5 متر از TU846 تا ترمیناتور.
• کانکتورها: PROFIBUS (DSUB9)، پورت‌های سرویس (RJ45) و پورت نوری ModuleBus از طریق TB846.
• ترمینال‌های سیم: مناسب برای سیم‌های 0.25 - 2.5 mm² (24 - 14 AWG)، گشتاور پیشنهادی 0.5 - 0.6 Nm.
• رده‌بندی محیطی: دمای کار 0 تا +55 °C (+32 تا +131 °F).
• حفاظت و نصب: IP20، نصب روی ریل DIN با مکانیزم ضامن‌دار برای قفل‌کردن و اتصال به زمین.
• ابعاد: 124 mm (W) x 186 mm (H) x 47 mm (D)؛ وزن 0.5 kg.

راهنمای نصب و مونتاژ

• TU846 را با استفاده از مکانیزم ضامن‌دار یکپارچه، به‌صورت عمودی یا افقی روی ریل DIN نصب کنید.
• برای خارج‌کردن دستگاه، فضای کافی در سمت چپ در نظر بگیرید؛ هنگام وصل‌بودن برق آن را تعویض نکنید.
• در صورت نیاز، دو ModuleBus الکتریکی و پورت نوری (TB842 از طریق TB846) را متصل کنید.
• پیش از روشن‌کردن دستگاه، آدرس ایستگاه را با استفاده از دو کلید چرخشی (0-99) تنظیم کنید.
• برای جلوگیری از واردکردن نادرست ماژول، از کلیدهای مکانیکی استفاده کنید؛ هر کلید شش موقعیت دارد.

انطباق با الزامات محیطی و گواهی‌ها

• نشان CE: بله، مطابق با EN 61010-1، UL 61010-1 و EN 61010-2-201.
• محیط‌های خطرناک: دارای تأییدیه cULus Class 1 Zone 2 و ATEX Zone 2.
• دمای نگهداری: -40 تا +70 °C (-40 تا +158 °F)، رطوبت غیرمتراکم 5-95%.
• RoHS و WEEE: مطابق با الزامات EU، UAE، CN RoHS و DIRECTIVE/2012/19/EU.
• درجه حفاظت در برابر نفوذ: IP20 مطابق IEC 529، تجهیزات Class I (محافظت‌شده با اتصال زمین).

سؤالات متداول (FAQ)

• س: آیا TU846 قابلیت تعویض در حالت روشن را دارد؟
  پ: خیر، TU846 از تعویض در حالت روشن پشتیبانی نمی‌کند؛ پیش از تعویض باید برق را قطع کنید.
• س: آیا می‌توانم از TU846 با ماژول‌های ورودی/خروجی تکی استفاده کنم؟
  پ: خیر، TU846 برای ورودی/خروجی افزونه طراحی شده است؛ برای پیکربندی‌های ورودی/خروجی تکی از TU847 استفاده کنید.
• س: حداکثر طول ModuleBus چقدر است؟
  پ: حداکثر طول از TU846 تا ترمیناتور 2.5 متر است.
• س: اندازه‌های قابل‌قبول سیم کدام‌اند؟
  پ: 0.25 - 2.5 mm² (24 - 14 AWG) با طول لخت‌کردن 6-7.5 mm.
• س: آیا این واحد از PROFIBUS DP-V1 پشتیبانی می‌کند؟
  پ: بله، TU846 دو اتصال PROFIBUS DP-V1 را از طریق DSUB9 فراهم می‌کند.
