پایه سری C مدل TC-PTBC11 هانی‌ول با ایمنی ذاتی

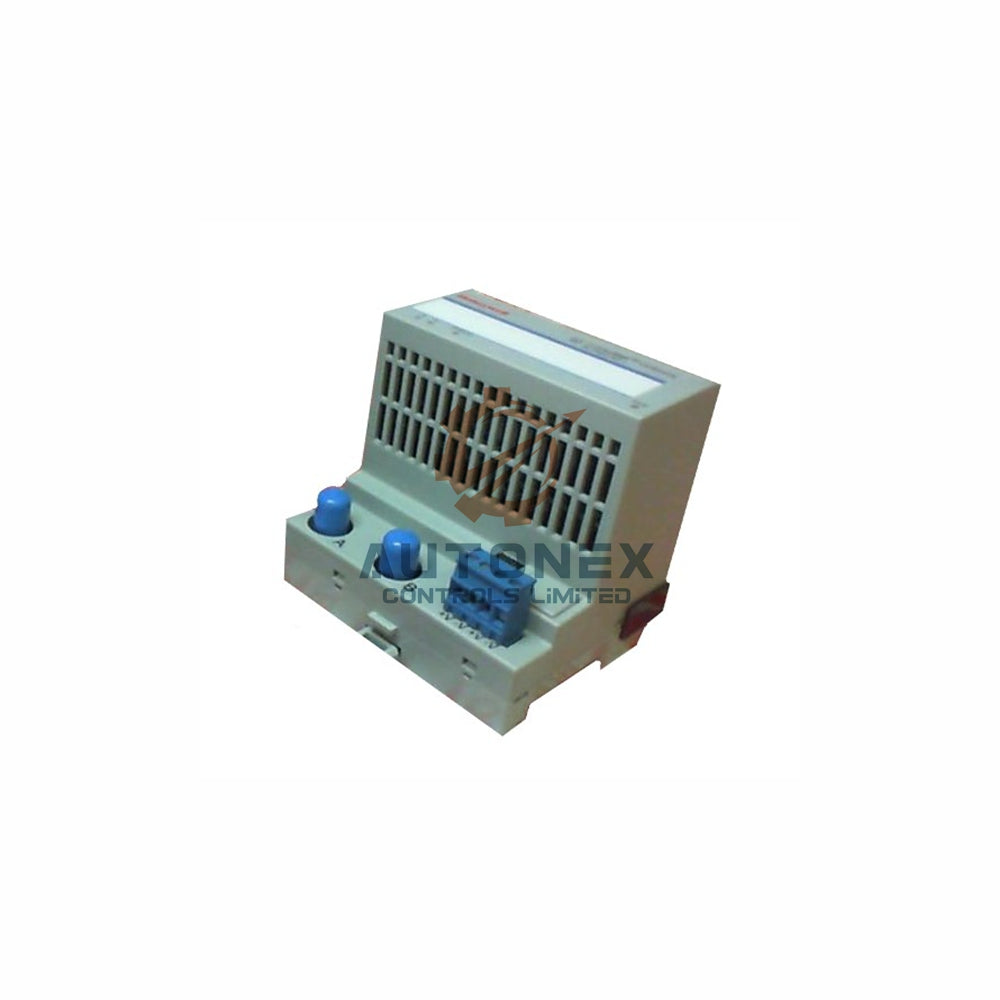

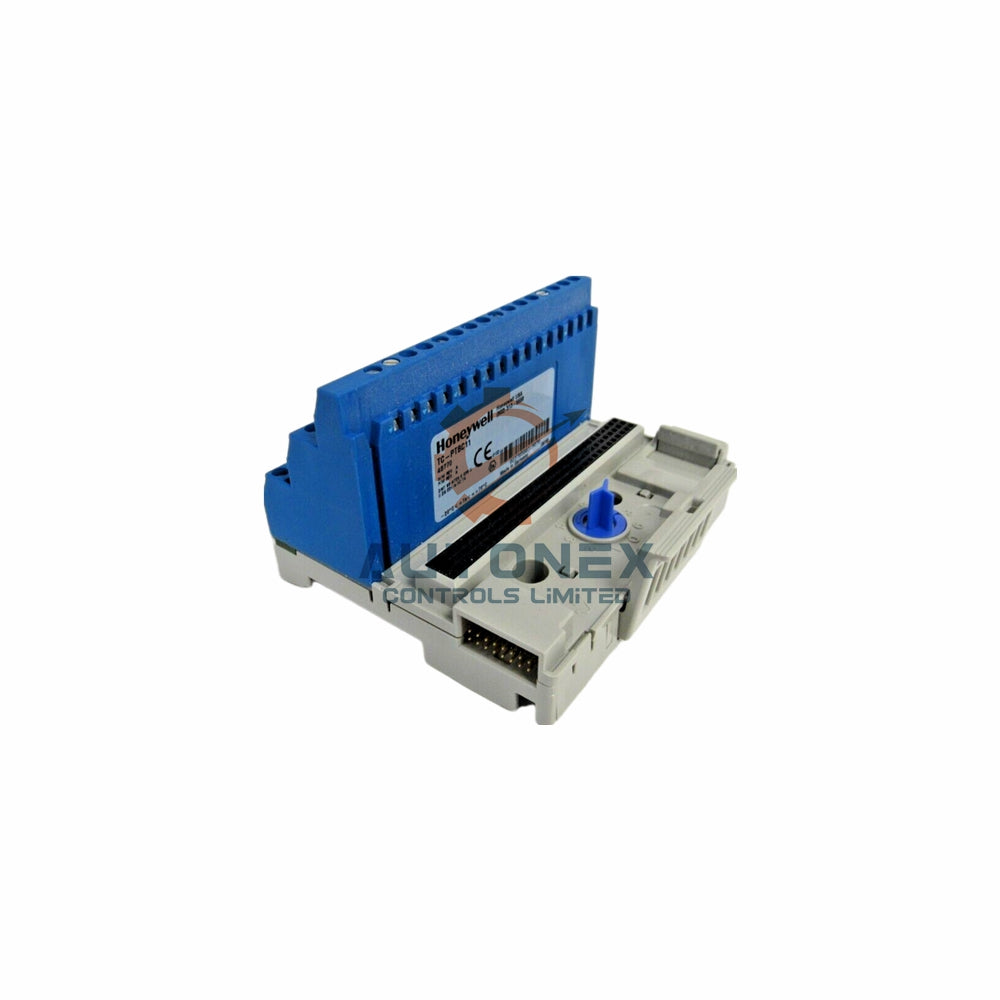

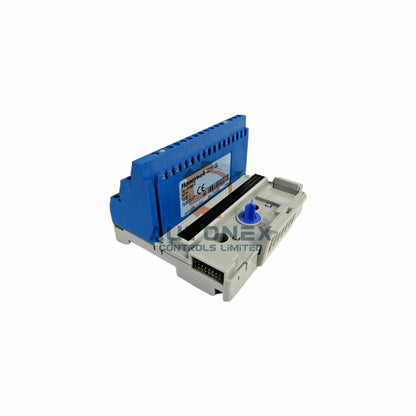

پایه ترمینال Honeywell TC-PTBC11 با گیره‌های پیچی

ظرفیت I/O و مشخصات کلیدی الکتریکی

• هر پایه ترمینال دقیقاً یک ماژول I/O را نگه می‌دارد و پیش از سیم‌کشی، به‌صورت مکانیکی کدگذاری می‌شود.
• کانال منبع تغذیه ذاتاً ایمن: Ui ≤ 10 Vdc، Ii ≤ 2.5 A.
• محدودیت‌های کانال I/O: Ui ≤ 30 Vdc، Ii ≤ 100 mA.
• گذرگاه داخلی (بک‌پلین): Ui ≤ 10 Vdc، Ii ≤ 400 mA.
• ظرفیت خازنی (Ci) برای همه رابط‌ها ≤ 1 nF است؛ اندوکتانس (Li) ناچیز است.

چیدمان ترمینال و جزئیات سیم‌کشی

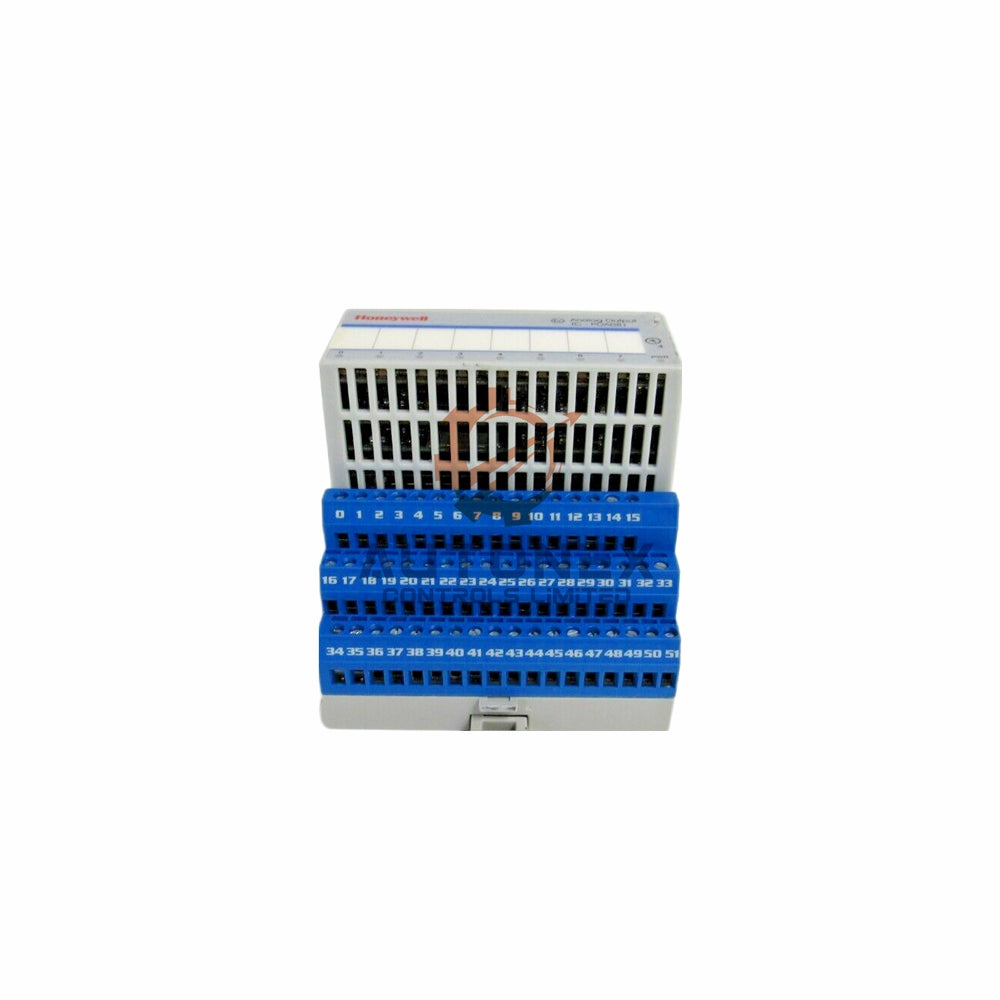

• تعداد کل ترمینال‌ها: 52 گیره پیچی (یک ردیف 16تایی و دو ردیف 18تایی).
• ترمینال‌های منبع تغذیه: +34، -35، +50، -51 (برای اتصال زنجیره‌ای از +50/-51 استفاده کنید).
• ترمینال‌های بدون اتصال: 36 و 49؛ آن‌ها را متصل نکنید.
• تخصیص‌های I/O به ماژول نصب‌شده بستگی دارند؛ به دیتاشیت ماژول مراجعه کنید.
• سطح مقطع سیم: 0.2 تا 2.5 mm² (حداکثر 2 x 1.5 mm² برای هر ترمینال).
• پیچ‌های ترمینال: M3، سازگار با پیچ‌گوشتی 3.5 mm x 0.5 mm.

مشخصات محیطی و مکانیکی

• دمای محیط (در حال کار): -20°C تا +70°C.
• دمای نگهداری: -20°C تا +100°C.
• رطوبت نسبی: حداکثر 95٪، بدون میعان.
• آزمون گازهای آلاینده: سطح G3 مطابق ISA-S71.04-1985.
• شوک: اوج 15g، به مدت 11 ms.
• ارتعاش: 2g در بازه 10-500 Hz (IEC 68-2-6).
• کلاس حفاظتی: IP20 (برای نصب در محل، به محفظه‌ای با حفاظت IP54 یا بهتر نیاز دارد).

ابعاد فیزیکی و وزن

• وزن: 0.228 kg (0.50 lb).
• ابعاد (ارتفاع × عرض × عمق): 92 x 94 x 94 mm (با ماژول نصب‌شده).
• ابعاد فشرده، فضای موردنیاز در کابینت کنترل را کاهش می‌دهد.

استانداردها و گواهی‌های سازمانی

• مطابق با DIN EN 50014 (1992)، DIN EN 50020 (1997) و DIN EN 50284 (1997) است.
• انطباق EMC: DIN EN 50081-2، DIN EN 50082-2 و NAMUR NE 21.
• دارای نشان CE برای اروپا؛ نصب آن به کابینت مسی‌بندی‌شده و فریت روی کابل کواکسیال برق/ControlNet نیاز دارد.
• رده‌بندی ATEX: II 2G EEx ia IIC T4 (CENELEC).
• DMT 98 ATEX E 036 U – دارای گواهی برای مناطق خطرناک.

نصب و مونتاژ

• TC-PTBC11 را روی ریل DIN یا پنل، داخل محفظه‌ای مناسب نصب کنید.
• ماژول I/O را پس از سیم‌کشی نصب کنید؛ کدگذاری مکانیکی از ورود نادرست جلوگیری می‌کند.
• برای اتصال زنجیره‌ای برق به پایه‌های مجاور، از ترمینال‌های +50 و -51 استفاده کنید.
• برای نصب در محل، اطمینان حاصل کنید که کابینت حفاظت IP54 یا بهتر را فراهم می‌کند.
• برای انطباق با الزامات مناطق خطرناک، دستورالعمل‌های ATEX و EMC را رعایت کنید.

محتویات بسته

• یک TC-PTBC11 پایه ترمینال با گیره‌های پیچی.
• تجهیزات نصب و دستورالعمل‌های نصب.
• ماژول I/O همراه محصول نیست و باید جداگانه سفارش داده شود.
• گواهی کالیبراسیون یا کارت ضمانت داخل جعبه وجود ندارد.

حمل‌ونقل و لجستیک

• ارسال از طریق سرویس اکسپرس FedEx، UPS یا DHL انجام می‌شود.
• سفارش‌ها ظرف 5 روز کاری ارسال می‌شوند.
• موجودی کافی داریم و کالا آماده ارسال فوری است.
• شماره پیگیری پس از ارسال ارائه می‌شود.

پرسش‌های متداول (FAQ)

• س: آیا TC-PTBC11 کاملاً نو و اصل است؟
  پ: بله، هر واحد 100٪ نو و اصل و مستقیماً از Honeywell است.
• س: چند ماژول I/O روی این پایه ترمینال نصب می‌شود؟
  پ: این پایه دقیقاً از یک ماژول I/O پشتیبانی می‌کند.
• س: محدودیت‌های منبع تغذیه ذاتاً ایمن چیست؟
  پ: برای کانال IS، مقدار Ui ≤ 10 Vdc و Ii ≤ 2.5 A است.
• س: آیا می‌توانم برق را به پایه ترمینال دیگری به‌صورت زنجیره‌ای متصل کنم؟
  پ: بله، برای اتصال زنجیره‌ای از ترمینال‌های +50 و -51 استفاده کنید.
• س: محدوده دمای محیط چقدر است؟
  پ: پایه در دمای -20°C تا +70°C کار می‌کند.
• س: آیا این پایه برای مناطق خطرناک گواهی دارد؟
  پ: بله، دارای گواهی ATEX II 2G EEx ia IIC T4 است.
• س: سیاست مرجوعی چیست؟
  پ: مرجوعی کالا تا 30 روز پس از تحویل پذیرفته می‌شود.
