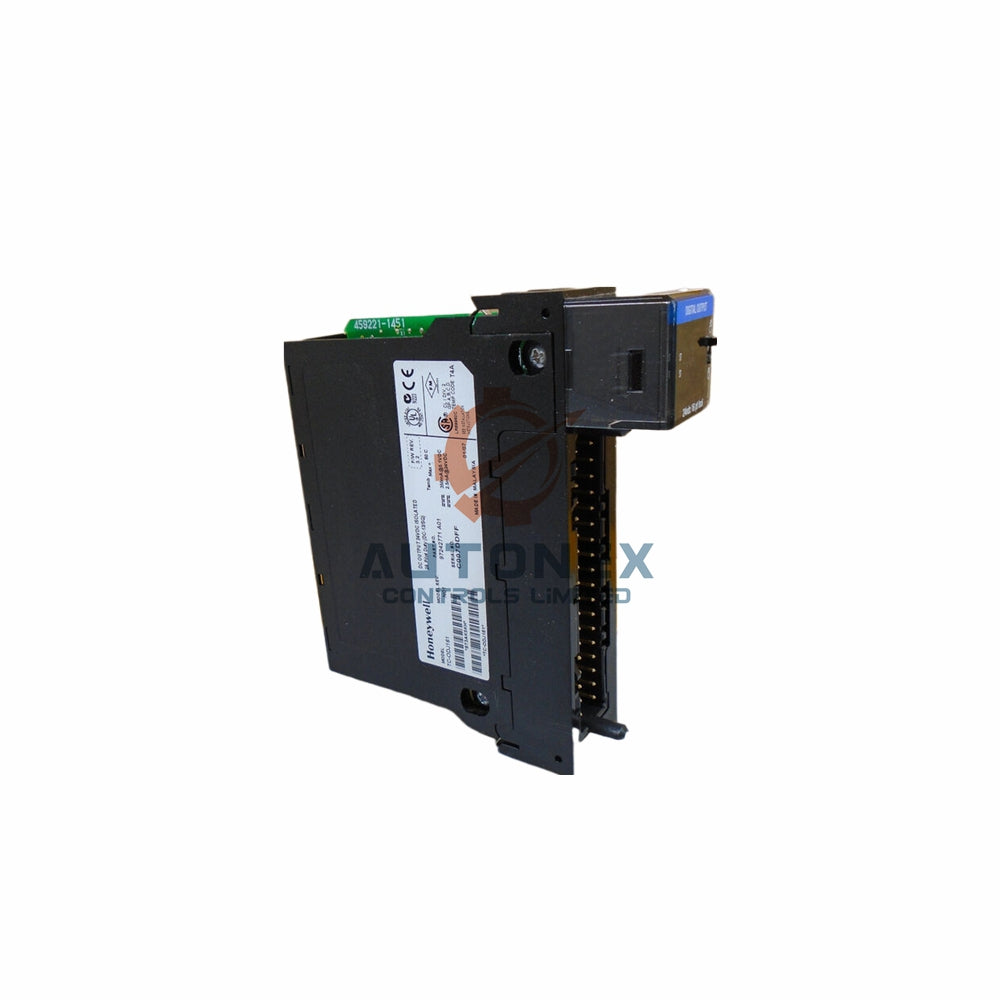

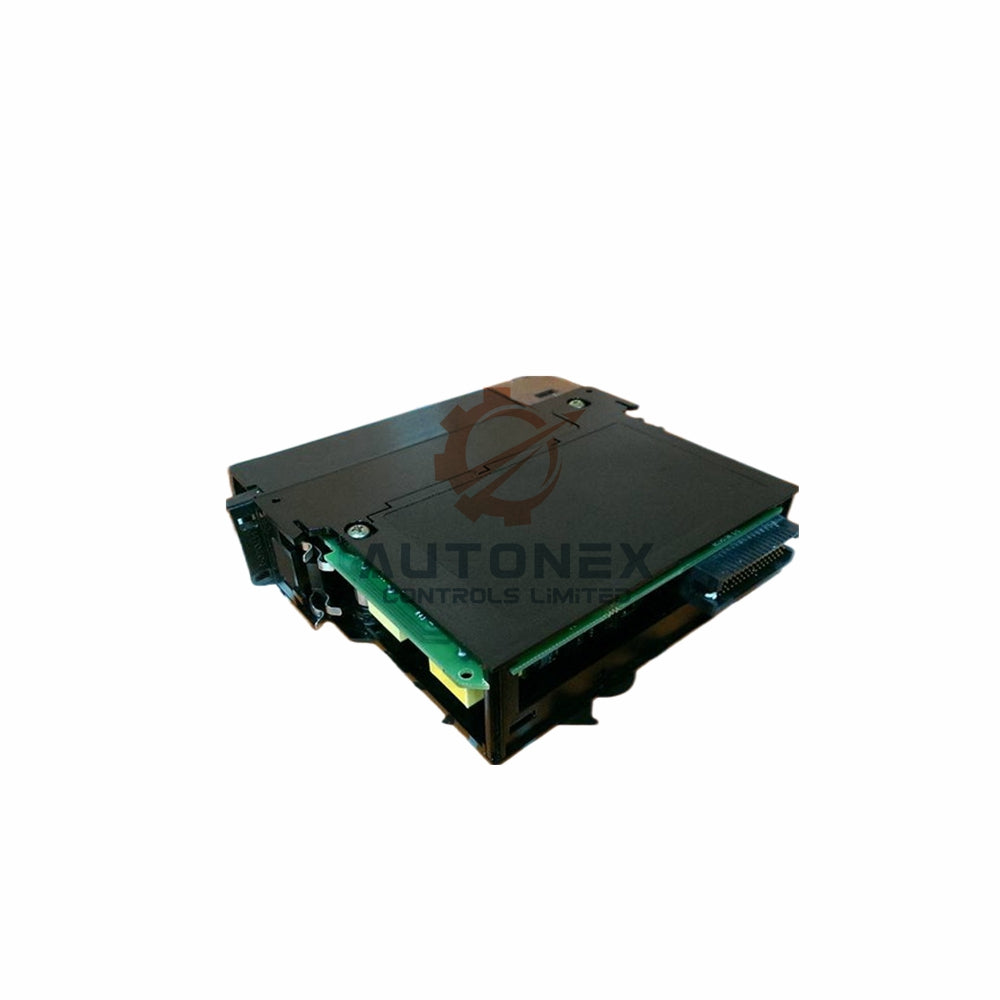

ماژول رابط سریال ۲ کاناله هانیول TC-MUX021

رابط سریال TC-MUX021 هانیول، قابل پیکربندی توسط کاربر، ۲ کاناله

• برند: Honeywell
• مدل: TC-MUX021
• دسته‌بندی: ماژول رابط سریال
• نوع ماژول: ماژول با عرض دو اسلات
• حداکثر تعداد ماژول‌های SI در هر کنترلر: 3
• تعداد درگاه‌های ارتباطی: دو عدد، یکی برای هر مجموعه ترمینال میدانی
• رابط فیزیکی: EIA RS-232D (DB-25) یا EIA RS-422/485D (اتصال فشاری ۵ ترمیناله)، قابل انتخاب برای هر FTA
• حداکثر سرعت ارتباط: 19.2 kb/s برای هر FTA
• مدل‌های FTA پشتیبانی‌شده: MU-TSIM12 برای Modbus، MU-TSIA12 برای Allen-Bradley DF1

مشخصات توان و شرایط محیطی

• اتلاف توان: 10 وات
• لرزش و ضربه: 10 تا 50 هرتز، 5 g، حداکثر 30 g، به‌مدت 11 میلی‌ثانیه هنگام کار
• تخلیه الکترواستاتیکی: 2 kV تا 15 kV در هر نقطه از بدنه، 10 kV روی خطوط درگاه RS
• ایمنی در برابر نویز: 10 ولت بر متر، از 20 MHz تا 100 MHz
• تحمل دی‌الکتریک: 500 ولت نسبت به زمین
• اتصال ماژول: کابل آداپتور برق TC-KSM003

راهنمای نصب

• TC-MUX021 را در رک سازگار سری TC هانیول، با فضای دو اسلات، نصب کنید
• پیش از افزودن این واحد، مطمئن شوید کنترلر حداکثر 3 ماژول SI را پشتیبانی می‌کند
• بر اساس FTA و نیازهای شبکه، RS-232D یا RS-422/485D را انتخاب کنید
• برای پروتکل Modbus از MU-TSIM12 یا برای Allen-Bradley DF1 از MU-TSIA12 استفاده کنید
• برای تأمین برق ماژول، کابل آداپتور برق TC-KSM003 را وصل کنید
• سرعت ارتباط را برای هر FTA روی 19.2 kb/s یا کمتر نگه دارید
• برای بهبود کیفیت سیگنال، مسیر خطوط درگاه RS را از کابل‌های برقِ پُرنویز دور نگه دارید
• برای رعایت رتبه تحمل دی‌الکتریک 500 ولت، اصول اتصال به زمین را رعایت کنید
• اقدامات محافظت در برابر ESD را بررسی کنید، به‌ویژه برای خطوط درگاه RS با رتبه 10 kV
• پس از سیم‌کشی، هر درگاه را آزمایش کنید تا از ارتباط پایدار مطمئن شوید

محتویات بسته

• 1 عدد ماژول رابط سریال Honeywell TC-MUX021
• 1 عدد کابل آداپتور برق TC-KSM003
• 1 عدد راهنمای نصب
• 1 عدد جعبه بسته‌بندی محافظ
• روش‌های ارسال: FedEx، UPS و DHL

سؤالات متداول

• س: TC-MUX021 چیست؟
• ج: این ماژول رابط سریال ۲ کاناله هانیول است که کاربر می‌تواند آن را پیکربندی کند.
• س: چند درگاه ارتباطی دارد؟
• ج: دو درگاه دارد، یکی برای هر مجموعه ترمینال میدانی.
• س: هر درگاه از چه رابط‌های فیزیکی پشتیبانی می‌کند؟
• ج: هر درگاه از EIA RS-232D (DB-25) یا EIA RS-422/485D (اتصال فشاری ۵ ترمیناله) پشتیبانی می‌کند.
• س: حداکثر سرعت ارتباط چقدر است؟
• ج: حداکثر سرعت برای هر FTA برابر با 19.2 kb/s است.
• س: کدام مدل‌های FTA با این ماژول سازگارند؟
• ج: این ماژول از MU-TSIM12 برای Modbus و MU-TSIA12 برای Allen-Bradley DF1 پشتیبانی می‌کند.
• س: یک کنترلر از چند ماژول SI پشتیبانی می‌کند؟
• ج: یک کنترلر حداکثر از 3 ماژول SI پشتیبانی می‌کند.
• س: اتلاف توان چقدر است؟
• ج: اتلاف توان 10 وات است.
• س: رتبه لرزش و ضربه آن چقدر است؟
• ج: هنگام کار، لرزش 10 تا 50 هرتز، 5 g و حداکثر ضربه 30 g به‌مدت 11 میلی‌ثانیه را تحمل می‌کند.
• س: رتبه ESD آن چقدر است؟
• ج: در هر نقطه از بدنه 2 kV تا 15 kV و روی خطوط درگاه RS تا 10 kV را تحمل می‌کند.
• س: ایمنی آن در برابر نویز چقدر است؟
• ج: میدان 10 ولت بر متر را از 20 MHz تا 100 MHz تحمل می‌کند.
• س: تحمل دی‌الکتریک آن چقدر است؟
• ج: 500 ولت نسبت به زمین را تحمل می‌کند.
• س: چه کابلی ماژول را متصل می‌کند؟
• ج: کابل آداپتور برق TC-KSM003 ماژول را متصل می‌کند.
• س: آیا محصول نو و اصل است؟
• ج: بله، محصول کاملاً نو و اصل است.
• س: موجودی دارید؟
• ج: بله، محصول موجود است.
• س: ارسال چقدر سریع انجام می‌شود؟
• ج: ظرف 5 روز ارسال می‌کنیم.
• س: از چه روش‌هایی برای ارسال استفاده می‌کنید؟
• ج: معمولاً از DHL، FedEx و UPS استفاده می‌کنیم.
• س: سیاست بازگشت کالا چیست؟
• ج: امکان بازگشت کالا تا 30 روز را فراهم می‌کنیم.
