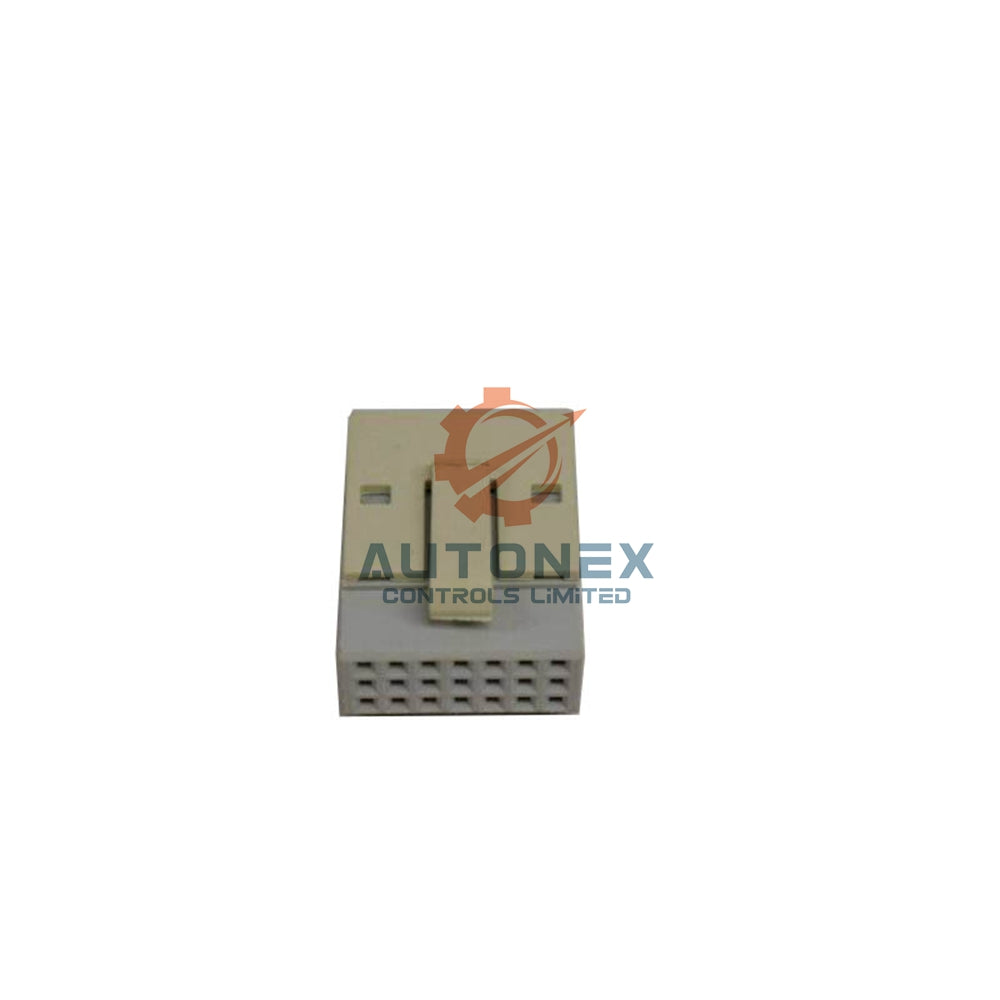

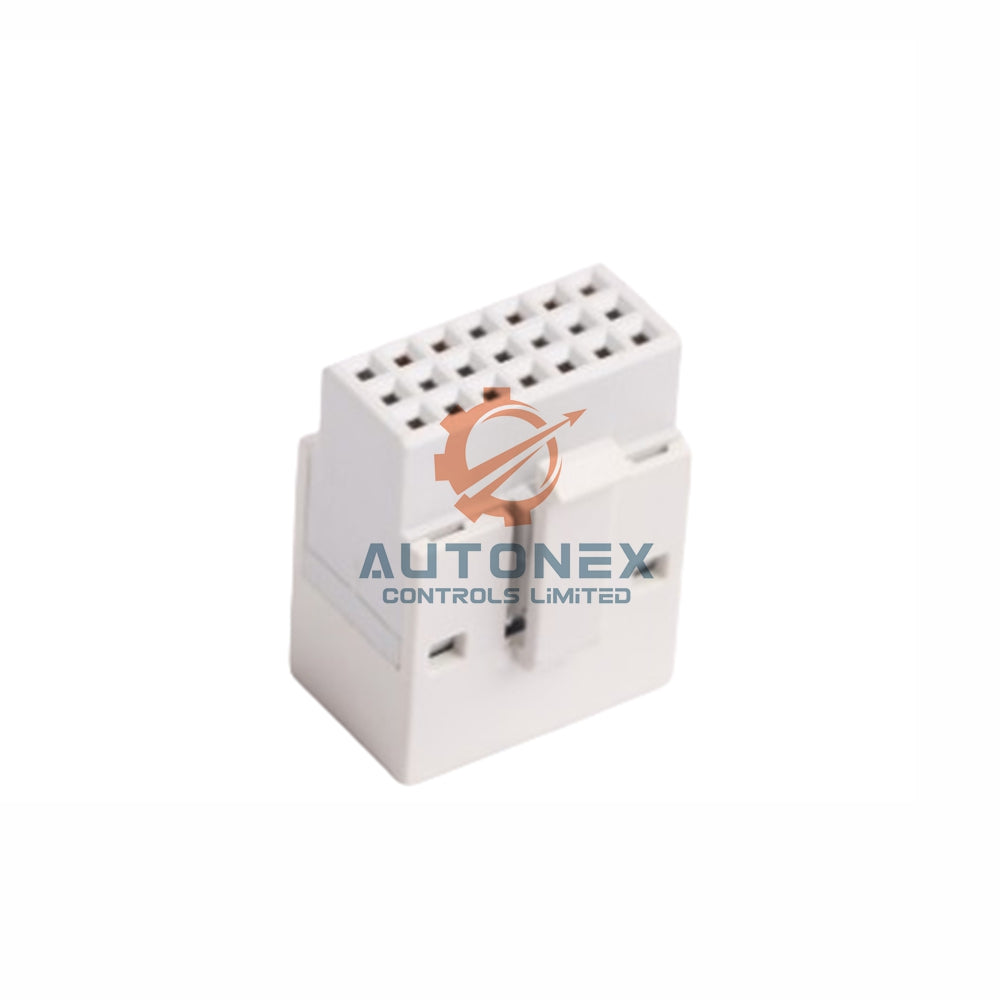

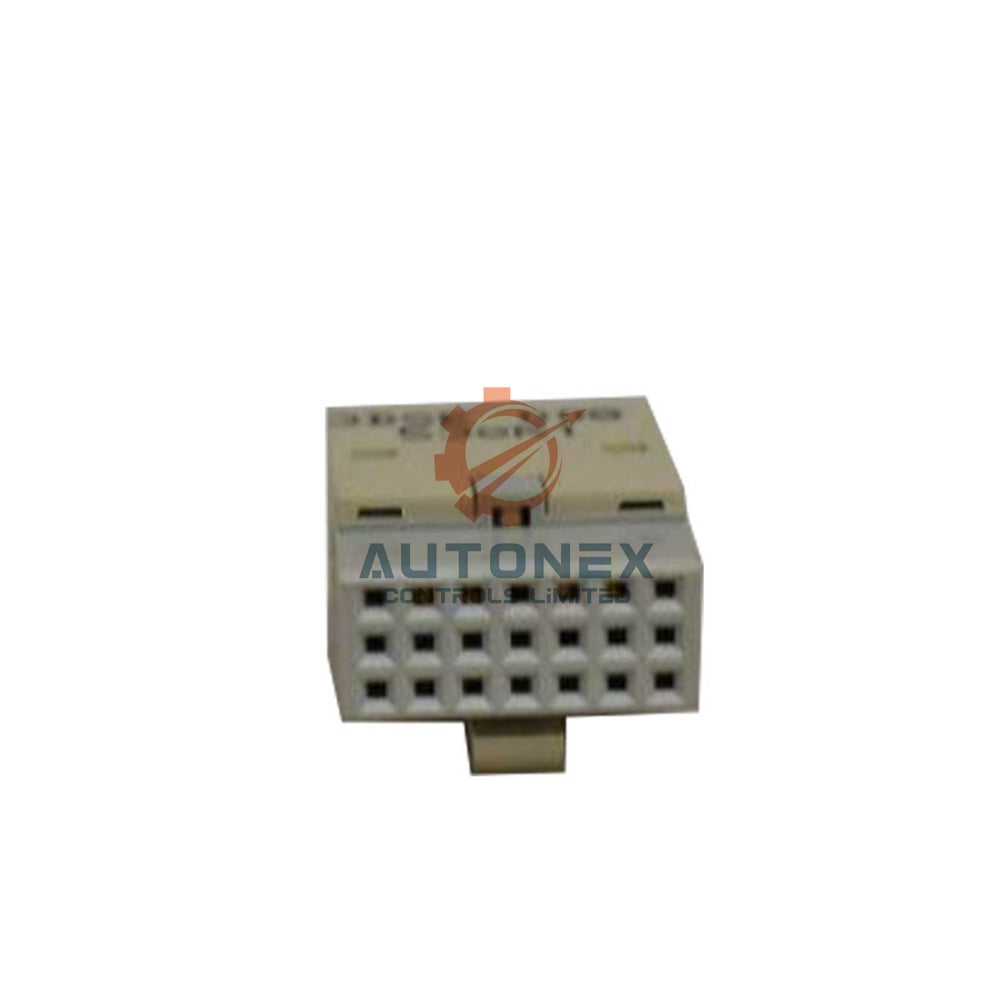

واحد غیرفعال ترمیناتور باس ماژول S800 شرکت ABB مدل TB807

ترمیناتور TB807 ModuleBus – خاتمه‌دهی مطمئن باس S800

• برند و مدل: ABB S800 – ترمیناتور TB807 ModuleBus (شماره قطعه 3BSE008538R1).
• طراحی غیرفعال: به منبع تغذیه خارجی نیاز ندارد و صرفاً به‌عنوان عنصر خاتمه‌دهی خط عمل می‌کند.
• ایمنی الکتریکی: برای استفاده ایمن صنعتی با استانداردهای IEC 61131-2، UL 61010-1 و UL 61010-2-201 مطابقت دارد.
• مناطق خطرناک: می‌توان از آن در مناطق C1 Div 2 cULus، C1 Zone 2 cULus و ATEX Zone 2 استفاده کرد.
• تأییدیه‌های دریایی: دارای گواهی ABS، BV، DNV و LR برای کاربردهای کشتی و فراساحلی است.
• دمای کاری: ترمیناتور در دمای 0 تا +55 °C کار می‌کند و در دمای -25 تا +70 °C قابل نگهداری است.
• محدوده رطوبت: بدون ایجاد میعان، رطوبت نسبی 5 تا 95 % را مطابق IEC/EN 61131-2 تحمل می‌کند.
• درجه آلودگی: درجه 2 طبق IEC 60664-1 برای محیط‌های صنعتی استاندارد.
• محافظت در برابر خوردگی: الزامات سطح شدت G3 استاندارد ISA-S71.04 را برای شرایط سخت کارخانه‌ای برآورده می‌کند.
• کلاس حفاظتی: درجه حفاظت IP20 طبق IEC 60529، از ورود اجسام جامد بزرگ‌تر از 12.5 mm جلوگیری می‌کند.
• انطباق EMC: استانداردهای EN 61000-6-4 و EN 61000-6-2 ایمنی مناسب در برابر نویز و کنترل انتشار امواج را تضمین می‌کنند.
• رده اضافه‌ولتاژ: برای مدیریت مطمئن اضافه‌ولتاژ با IEC/EN 60664-1 مطابقت دارد.
• کلاس تجهیزات: کلاس I طبق IEC 61140، همراه با حفاظت اتصال به زمین برای ایمنی اپراتور.
• RoHS و WEEE: کاملاً با دستورالعمل‌های EU، UAE و CN RoHS و همچنین WEEE 2012/19/EU مطابقت دارد.
• نشان CE: برای دسترسی به بازار اروپا و پذیرش مقرراتی ارائه شده است.
• ابعاد جمع‌وجور: عرض 17 mm، عمق 13 mm، ارتفاع 19 mm و وزن تنها 10 گرم.

راهنمای نصب و مونتاژ

• TB807 را روی ریل DIN استاندارد 35 mm، در انتهای خط ModuleBus نصب کنید.
• آن را به‌عنوان آخرین تجهیز روی باس قرار دهید تا سیگنال الکتریکی به‌درستی خاتمه یابد.
• اطمینان حاصل کنید که دمای محیط هنگام کار بین 0 و +55 °C باقی بماند.
• برای حفظ یکپارچگی سیگنال، درجه آلودگی را روی 2 یا کمتر نگه دارید.
• شرایط مکانیکی کاری استاندارد IEC 61131-2 را برای لرزش و شوک رعایت کنید.
• به پیکربندی یا راه‌اندازی نرم‌افزاری نیاز نیست – فقط نصب کنید و استفاده کنید.

محتویات بسته

• 1 عدد ترمیناتور TB807 ModuleBus (سری ABB S800، قطعه 3BSE008538R1).
• راهنمای شروع سریع همراه با دستورالعمل‌های نصب.
• به لوازم جانبی یا کابل اضافی نیاز نیست.

حمل‌ونقل و لجستیک

• ارسال از طریق FedEx، UPS یا DHL انجام می‌شود – شما شرکت حمل‌ونقل موردنظر را انتخاب می‌کنید.
• تمامی واحدها کاملاً نو و اصلی از خط تولید S800 شرکت ABB هستند.
• موجودی کافی از TB807 داریم؛ معمولاً ظرف 5 روز کاری ارسال می‌کنیم.
• سیاست بازگشت: تا 30 روز پس از تحویل، به هر دلیل معتبر.

پرسش‌های متداول (FAQ)

• چرا به ترمیناتور ModuleBus نیاز دارم؟ TB807 از بازتاب سیگنال‌هایی که می‌توانند ارتباط را در خطوط باس طولانی مختل کنند جلوگیری می‌کند.
• آیا می‌توانم از TB807 همراه با TB805 و TB806 استفاده کنم؟ بله، این قطعه هر خط ModuleBus دارای آداپتورهای سری S800 را خاتمه می‌دهد.
• آیا به منبع تغذیه خارجی نیاز دارد؟ خیر، TB807 یک واحد غیرفعال است و هیچ توانی از سیستم دریافت نمی‌کند.
• برای هر سیستم به چند ترمیناتور نیاز دارم؟ در هر انتهای فیزیکی ModuleBus به یک TB807 نیاز دارید.
• آیا TB807 با تمام ماژول‌های ورودی/خروجی S800 سازگار است؟ بله، در سراسر خانواده محصولات S800 به‌صورت عمومی کار می‌کند.
• آیا از تعویض گرم پشتیبانی می‌کند؟ می‌توانید آن را هنگام روشن بودن سیستم نصب یا جدا کنید، بدون اینکه مشکلی ایجاد شود.
• حداکثر طول باس با نصب TB807 چقدر است؟ برای عملکرد مطمئن ModuleBus از نظر الکتریکی، طول حداکثر 15 متر را توصیه می‌کنیم.
• آیا برای نصب روی ریل DIN به براکت اضافی نیاز دارم؟ خیر، ترمیناتور مستقیماً روی ریل DIN استاندارد 35 mm چفت می‌شود.
• عملکرد آن در مناطق دارای لرزش زیاد چگونه است؟ شرایط مکانیکی IEC 61131-2 را برآورده می‌کند و برای لرزش معمول صنعتی مناسب است.
• آیا می‌توانم از آن در فضای باز استفاده کنم؟ فقط در فضای داخلی؛ درجه حفاظت IP20 و محدوده دما، استفاده از آن را به محیط‌های محافظت‌شده محدود می‌کند.
• اگر به پشتیبانی فنی نیاز داشته باشم چه کار کنم؟ با تیم ما تماس بگیرید – ما پشتیبانی کامل کاربردی ارائه می‌دهیم.
