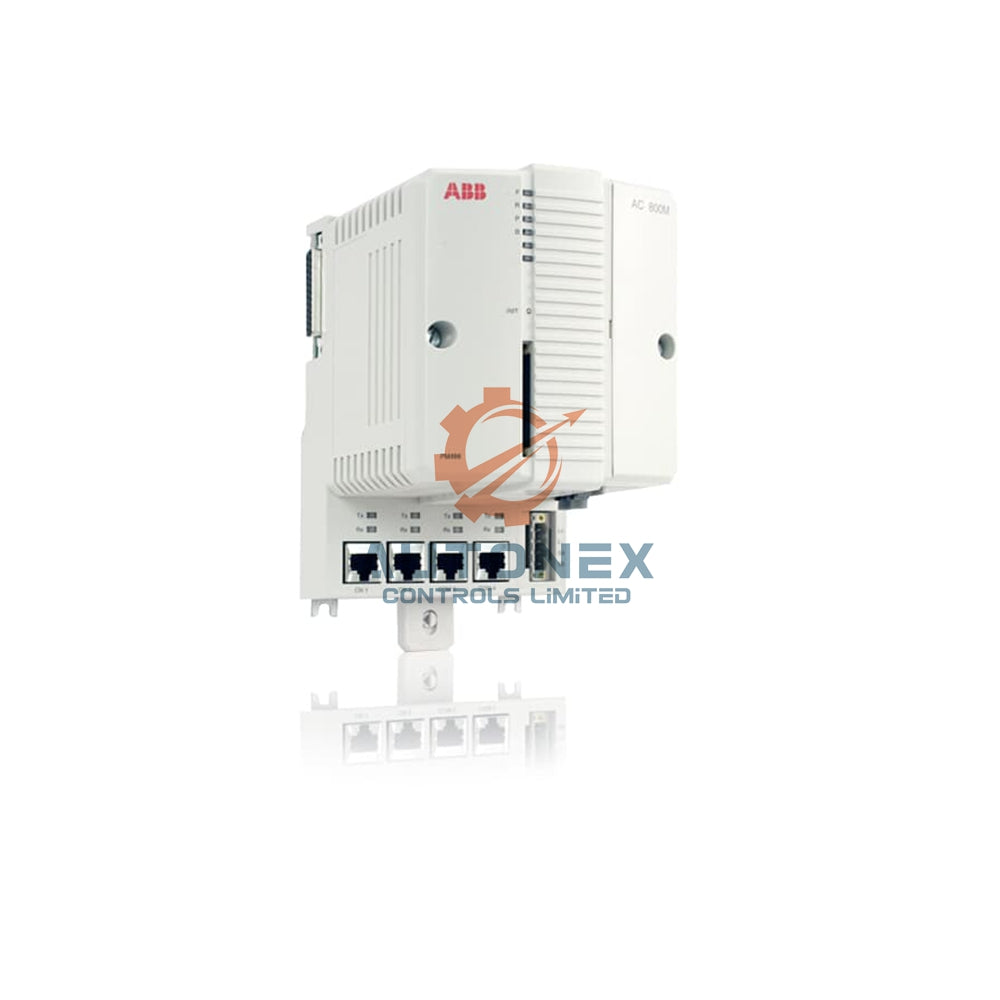

بسته کنترلر افزونه AC 800M مدل PM858K02

PM858K02 از ABB راه‌حلی کامل برای کنترلر افزونه در سیستم‌های اتوماسیون با دسترسی بالا ارائه می‌دهد. این بسته جامع شامل تمام اجزای لازم برای استقرار فوری CPU افزونه است. این اطمینان را می‌دهد که عملیات پیوسته با قابلیت سوئیچ سریع برای برنامه‌های کنترل حیاتی حفظ شود.

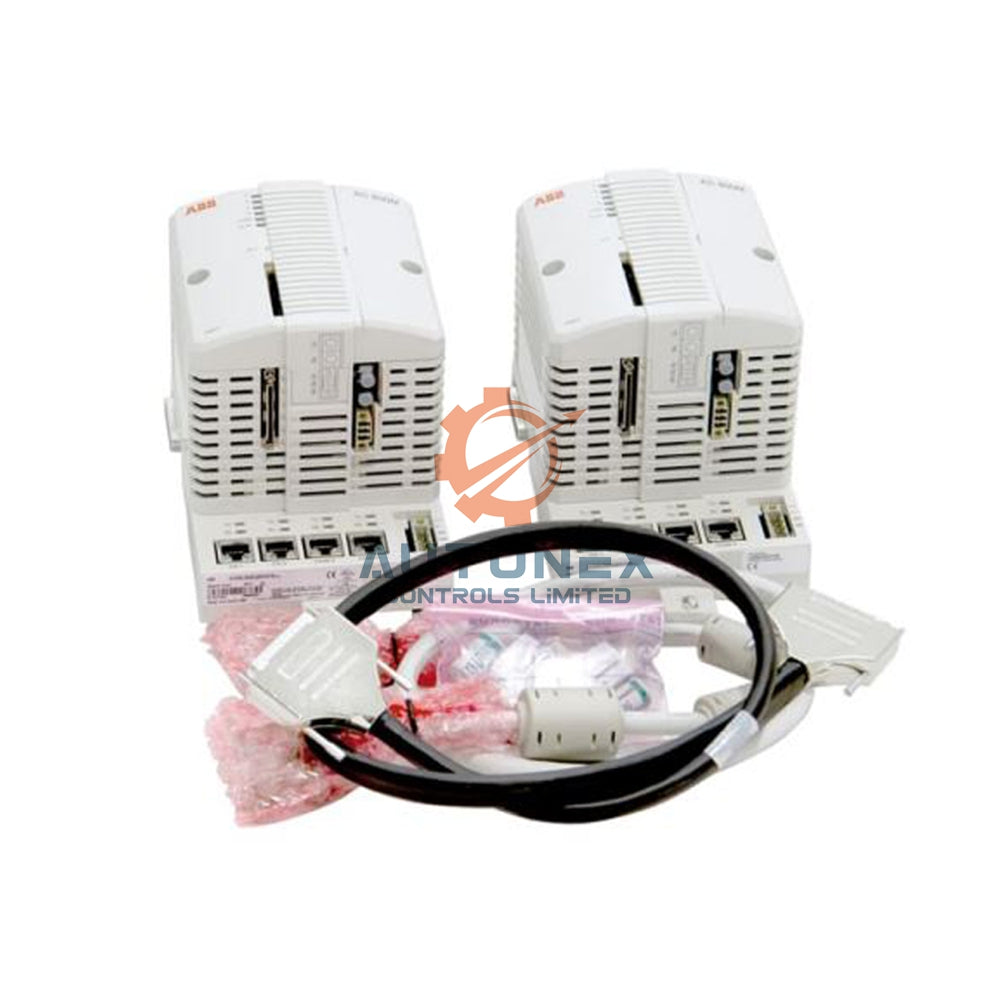

محتویات بسته

• دو واحد پردازنده PM858 برای عملکرد افزونه
• دو صفحه پایه TP830 با آدرس‌های منحصر به فرد اترنت

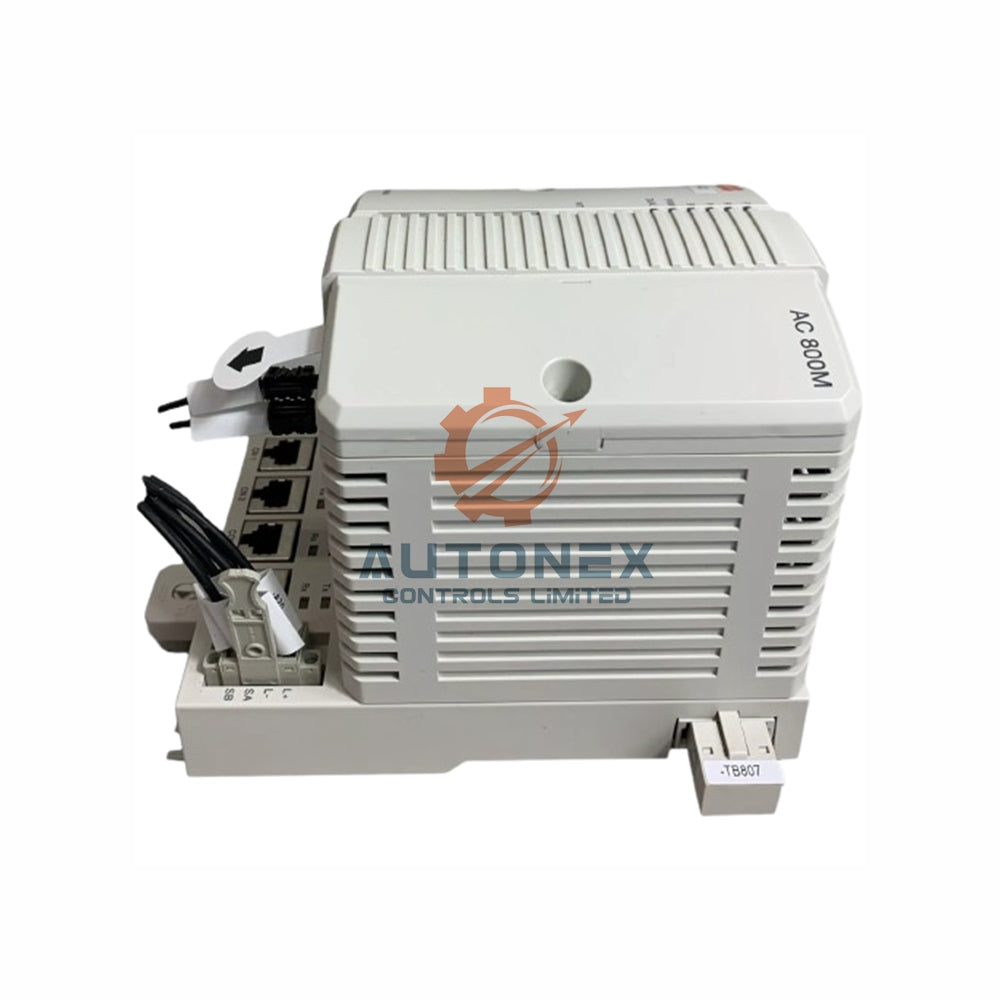

• دو ترمیناتور TB807 ModuleBus برای خاتمه باس
• یک کابل توسعه TK850 CEX-bus برای اتصال ماژول‌ها
• یک کابل TK851 RCU-Link برای ارتباط CPU افزونه
• دو باتری پشتیبان حافظه (4943013-6) برای حفاظت از داده‌ها

معماری و ویژگی‌های کنترلر

• دو پردازنده PM858 با میکروپردازنده‌های MPC866 با فرکانس ۳۳ مگاهرتز
• هر واحد شامل ۱۶ مگابایت رم با ۷.۱۴۷ مگابایت برای برنامه‌ها است
• ساعت‌های زمان واقعی یکپارچه با باتری‌های پشتیبان لیتیومی
• رابط‌های CompactFlash برای ذخیره‌سازی فرم‌ویر در هر دو واحد
• مکانیزم ساده لغزشی و قفل برای نصب روی ریل DIN

مشخصات فنی

• سازنده: ABB
• شماره مدل: PM858K02 (مقاله 3BSE082896R1)
• نوع پردازنده: دوگانه MPC866 با فرکانس ۳۳ مگاهرتز هر کدام
• ظرفیت حافظه: ۱۶ مگابایت رم برای هر پردازنده، ۴ مگابایت فلش PROM
• عملکرد: ۰.۳۶ میلی‌ثانیه برای ۱۰۰۰ عملیات بولی در هر CPU
• زمان سوئیچ: حداکثر ۱۰ میلی‌ثانیه برای افزونه بدون وقفه
• حداقل زمان چرخه: ۱ میلی‌ثانیه برای برنامه‌های کاربردی

افزونگی و دسترسی بالا

• افزونه کامل CPU برای عملیات پیوسته
• افزونگی باس CEX برای ماژول‌های ارتباطی
• پشتیبانی از افزونگی ورودی/خروجی S800 برای دستگاه‌های میدانی
• تعویض سریع کمتر از 10 میلی‌ثانیه برای کنترل بدون وقفه
• نظارت بر وضعیت منبع تغذیه افزونه
• سوئیچ خودکار بدون وقفه در فرآیند

رابط‌های ارتباطی

• دو پورت اترنت RJ45 به ازای هر کنترلر (CN1، CN2)
• دو پورت سریال RS-232C به ازای هر واحد (COM3، COM4)
• پشتیبانی از پروتکل‌های MMS و IAC بر روی شبکه‌های افزونه
• سرعت اترنت 10 مگابیت بر ثانیه با کانکتورهای RJ-45
• آدرس‌های سخت‌افزاری اترنت منحصر به فرد روی هر صفحه پایه

ظرفیت و عملکرد سیستم

• پشتیبانی از حداکثر 32 برنامه کاربردی در هر کنترلر
• پشتیبانی از 64 برنامه و 128 نمودار در هر برنامه کاربردی
• مدیریت 32 وظیفه با 32 زمان چرخه متفاوت
• Modulebus حداکثر ۸۴ ماژول ورودی/خروجی در حالت افزونه را پشتیبانی می‌کند
• CEX-Bus از حداکثر ۱۲ ماژول ارتباطی پشتیبانی می‌کند
• ظرفیت صف رویداد ۳۰۰۰ رویداد برای هر کلاینت OPC

نصب و مونتاژ

• نصب ساده روی ریل DIN با استفاده از مکانیزم لغزشی و قفل
• حفاظت IP20 بدون نیاز به محفظه‌های اضافی
• آدرس‌های منحصر به فرد اترنت روی صفحه‌های پایه برای شناسایی سخت‌افزار
• روش‌های آسان جدا کردن برای نگهداری و تعویض
• کیت کامل برای استقرار فوری سیستم افزونه

سازگاری و نیازمندی‌های سیستم

• نیازمند System 800xA نسخه 6.0.2 یا بالاتر
• سازگار با Compact Control Builder 6.0.0-1 و نسخه‌های بعدی
• پیکربندی شده با ابزار مهندسی 800xA Control Builder
• پشتیبانی از CEX-Bus بخش‌بندی شده با استفاده از ماژول‌های BC810/BC820
• کار با پروتکل‌های استاندارد ارتباطات صنعتی

مدیریت توان

• ولتاژ ورودی: ۲۴ ولت DC با محدوده عملکرد ۱۹.۲-۳۰ ولت
• مصرف برق: معمولاً 210 میلی‌آمپر، حداکثر 360 میلی‌آمپر به ازای هر CPU
• تلفات توان: 5.1 وات به ازای هر واحد (حداکثر 8.6 وات)
• تأمین برق باس CEX: حداکثر جریان کل 2.4 آمپر
• تأمین برق ماژول‌باس: 24 ولت: حداکثر 1.0 آمپر، 5 ولت: حداکثر 1.5 آمپر

مشخصات محیطی

• دمای عملیاتی: +۵ تا +۵۵ درجه سانتی‌گراد (+۴۱ تا +۱۳۱ درجه فارنهایت)
• دمای ذخیره‌سازی: -۴۰ تا +۷۰ درجه سانتی‌گراد (-۴۰ تا +۱۵۸ درجه فارنهایت)
• رطوبت نسبی: ۵ تا ۹۵٪ بدون تراکم
• حداکثر ارتفاع: ۲۰۰۰ متر طبق IEC/EN 61131-2
• درجه آلودگی: درجه 2 بر اساس IEC/EN 61131-2
• رتبه حفاظت: IP20 طبق EN60529
• انتشار نویز: کمتر از ۵۵ دسی‌بل برای عملکرد آرام

گواهینامه‌ها و تطابق‌ها

• دارای علامت CE برای تطابق با بازار اروپا
• گواهی شده ISA Secure برای حفاظت سایبری
• استانداردهای UL 61010-1 و UL 61010-2-201 برای ایمنی الکتریکی
• کلاس cULus 1، منطقه 2 برای مکان‌های خطرناک
• گواهی دریایی: DNV-GL برای کاربردهای دریایی
• EMC: EN 61000-6-4, EN 61000-6-2
• مطابقت با RoHS: EN 50581:2012

مشخصات فیزیکی

• ابعاد کنترلر: ۱۱۹×۱۸۶×۱۳۵ میلی‌متر برای هر واحد
• وزن بسته: ۲۷۰۰ گرم (۵.۹۵ پوند) کل
• وزن واحد تکی: ۱۲۰۰ گرم (۲.۶ پوند) برای PM858K01
• کلاس حفاظت: IP20 برای محیط‌های صنعتی

سؤالات متداول

• در بسته PM858K02 چه چیزهایی گنجانده شده است؟ دو CPU مدل PM858، صفحه‌های پایه، کابل‌ها، ترمیناتورها و باتری‌های پشتیبان.
• زمان سوئیچ در حالت افزونه چقدر است؟ حداکثر ۱۰ میلی‌ثانیه برای عملکرد بدون وقفه.
• با کدام سیستم‌ها سازگار است؟ System 800xA 6.0.2 و Compact Control Builder 6.0.0-1.
• چند ماژول I/O را می‌تواند پشتیبانی کند؟ حداکثر ۸۴ ماژول I/O در پیکربندی افزونه.
• آیا شامل پشتیبان‌گیری حافظه است؟ بله، شامل دو باتری لیتیومی پشتیبان برای حفاظت از داده‌ها.
• عملکرد پردازنده چقدر است؟ ۰.۳۶ میلی‌ثانیه برای ۱۰۰۰ عملیات بولی در هر CPU.
