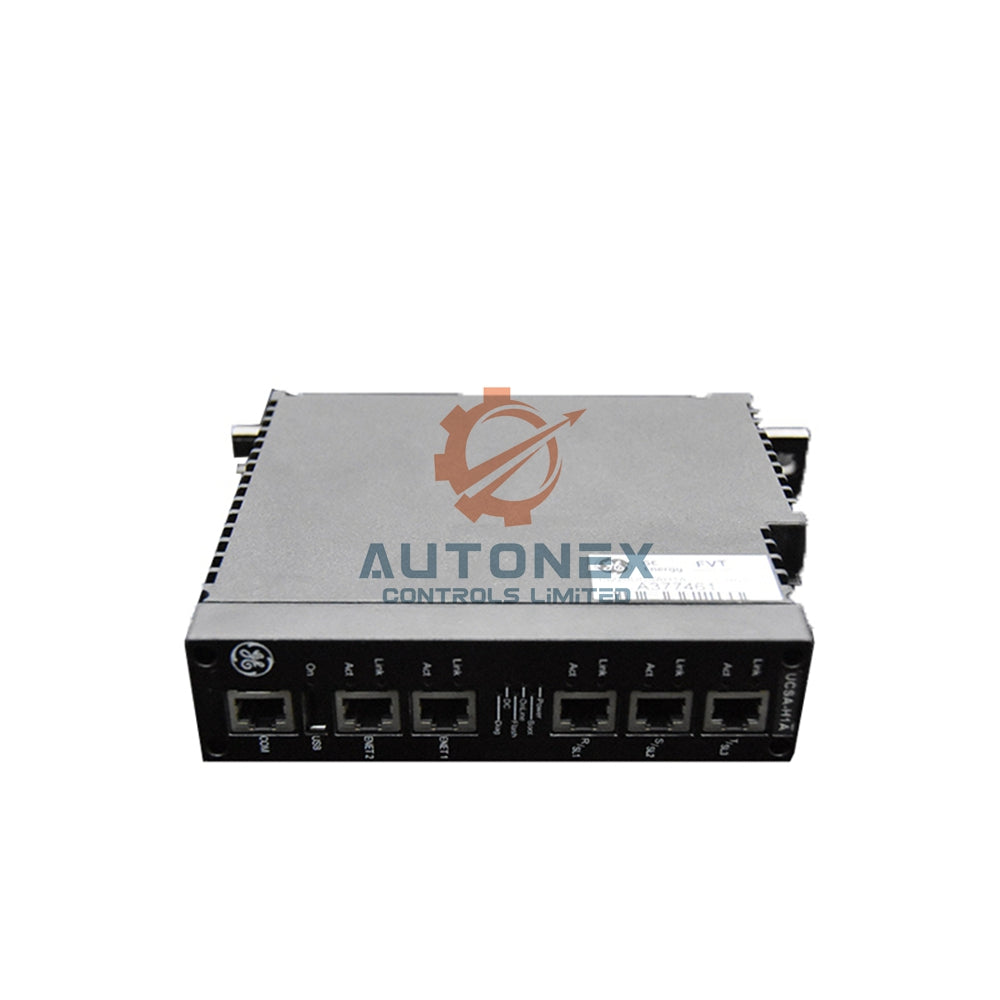

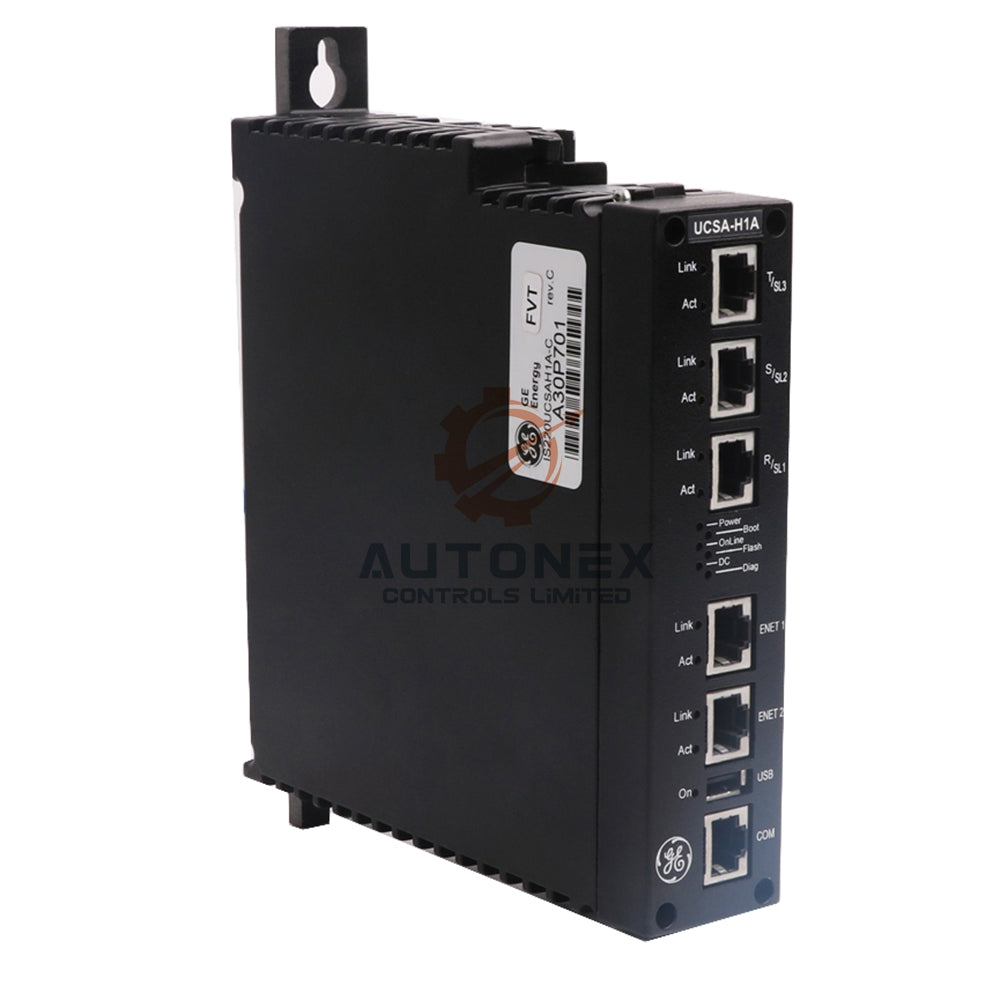

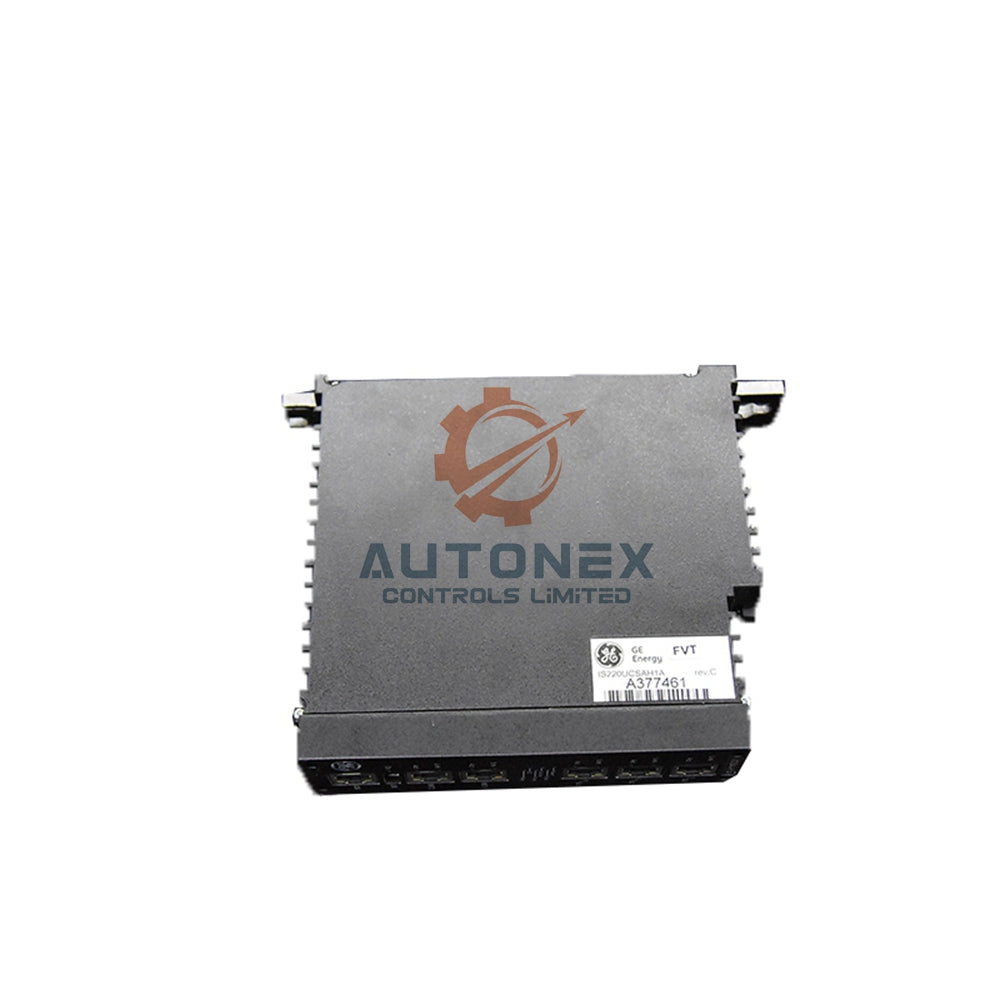

ماژول کنترلر UCSA مدل IS220UCSAH3A از GE Mark VIe

کنترلر UCSA مدل IS220UCSAH3A از GE Mark VIe - معرفی محصول

مشخصات فنی اصلی

• برند: GE (جنرال الکتریک) / GE Vernova
• مدل: IS220UCSAH3A
• سری: Mark VIe / Mark VIeS Speedtronic
• دسته‌بندی: کنترلر پردازنده تعبیه‌شده (UCSA)
• ریزپردازنده: Freescale PowerPC (PowerQUICC II Pro، با فرکانس ۶۶۷ مگاهرتز)
• حافظه: ۲۵۶ مگابایت DDR SDRAM
• سیستم‌عامل: سیستم‌عامل بلادرنگ QNX Neutrino
• ارتباطات: ۵ پورت اترنت 10/100BaseTX (۲ پورت IONet، ۳ پورت خدمات)
• توان ورودی: ۱۸-۳۶ ولت DC (۲۸ ولت DC اسمی)
• مصرف توان: حداکثر ۱۲-۱۵ وات
• پشتیبانی از افزونگی: پیکربندی‌های Simplex، Dual و TMR

محدوده اندازه‌گیری و عملکرد سیگنال

• ماژول، حلقه‌های کنترل بلادرنگ سخت را با لرزش زمانی در حد میکروثانیه اجرا می‌کند.
• IONet ارتباط اترنت قطعی را برای تبادل داده‌های ورودی/خروجی با سرعت بالا فراهم می‌کند.
• پردازنده محاسبات پیچیده ممیز شناور را برای کنترل توربین انجام می‌دهد.
• الگوریتم‌های کنترل حتی هنگام ترافیک شدید شبکه، بدون وقفه اجرا می‌شوند.
• پیکربندی‌های افزونه، خروجی‌ها را در هر چرخه اسکن با یکدیگر مقایسه می‌کنند.
• انتقال بدون پرش، در صورت خرابی یکی از واحدها، تداوم عملکرد را تضمین می‌کند.
• سرعت کلاک ۶۶۷ مگاهرتز عملکردی مطمئن برای وظایف حیاتی کنترل فراهم می‌کند.

مقاومت محیطی و مصونیت در برابر نویز

• محدوده دمای عملیاتی محیط از ۳۰- تا ۶۵+ درجه سانتی‌گراد است.
• برد، رطوبت نسبی ۵ تا ۹۵ درصد را بدون ایجاد میعان تحمل می‌کند.
• قابلیت کار در ارتفاع تا ۲۰۰۰ متر، بدون کاهش عملکرد، وجود دارد.
• طراحی خنک‌کاری غیرفعال و بدون فن، خرابی فن را حذف و نیاز به تعمیر و نگهداری را کاهش می‌دهد.
• فیلتر داخلی، نویز ناشی از اضافه‌ولتاژ را در تمام پورت‌های ارتباطی اترنت مهار می‌کند.
• ایزولاسیون فیبر نوری و اترنت از سیستم در برابر تداخل الکتریکی محافظت می‌کند.
• گواهی‌ها شامل انطباق با CE، UL، CSA و NFPA Class I Division 2 است.

راهنمای نصب

• IS220UCSAH3A را در یکی از شیارهای رک کنترل Mark VIe نصب کنید.
• از گردش مناسب عمودی هوا در اطراف پره‌های هیت‌سینک اطمینان حاصل کنید.
• دو پورت IONet را به شبکه اختصاصی ورودی/خروجی متصل کنید.
• سه پورت اترنت باقی‌مانده را به شبکه‌های HMI و کارخانه متصل کنید.
• برق ۱۸-۳۶ ولت DC را از طریق اتصال بک‌پلین اعمال کنید.
• برای پیکربندی و بارگذاری برنامه از نرم‌افزار ToolboxST استفاده کنید.
• برای راه‌اندازی TMR، سه ماژول کنترلر یکسان نصب کنید.
• پیش از راه‌اندازی، بررسی کنید که همه واحدها از یک نسخه فریم‌ور یکسان استفاده کنند.
• مطمئن شوید مقاومت اتصال زمین در باس کابینت کمتر از ۵ اهم باقی می‌ماند.

نحوه عملکرد ماژول

• کنترلر UCSA سیستم‌عامل QNX Neutrino را از حافظه فلش داخلی راه‌اندازی می‌کند.
• این کنترلر کدهای کاربردی مربوط به توالی راه‌اندازی و کنترل بار را اجرا می‌کند.
• دو پورت IONet برای دریافت داده با بسته‌های ورودی/خروجی راه دور ارتباط برقرار می‌کنند.
• سه پورت خدمات، ترافیک HMI، ToolboxST و شبکه کارخانه را مدیریت می‌کنند.
• در پیکربندی‌های افزونه، چند کنترلر به‌صورت موازی کار می‌کنند.
• هر واحد، خروجی‌های خود را در هر چرخه اسکن با واحدهای همتا مقایسه می‌کند.
• ناظر سخت‌افزاری از توقف برنامه در اثر تداخلات صنعتی جلوگیری می‌کند.
• ماژول رویدادهای خطا را ثبت می‌کند و از تعویض گرم آنلاین پشتیبانی می‌کند.

محتویات بسته

• یک ماژول کنترلر UCSA مدل IS220UCSAH3A از Mark VIe
• بسته‌بندی محافظ ضدالکتریسیته ساکن
• کارت مرجع مستندات محصول
• ارسال از طریق FedEx، UPS یا DHL

سؤالات متداول (FAQ)

• س: وضعیت این محصول چگونه است؟
  پ: همه واحدها کاملاً نو و اصل هستند.
• س: آیا این محصول موجود است؟
  پ: بله، این کالا را برای سفارش‌های فوری در انبار موجود داریم.
• س: با چه سرعتی ارسال می‌کنید؟
  پ: حداکثر تا ۵ روز پس از تأیید سفارش ارسال می‌کنیم.
• س: از کدام شرکت‌های حمل‌ونقل استفاده می‌کنید؟
  پ: برای ارسال جهانی از FedEx، UPS و DHL استفاده می‌کنیم.
• س: سیاست مرجوعی چیست؟
  پ: برای کالاهای واجد شرایط، امکان مرجوعی تا ۳۰ روز را فراهم می‌کنیم.
• س: این ماژول از چه پردازنده‌ای استفاده می‌کند؟
  پ: از یک پردازنده Freescale PowerPC با فرکانس ۶۶۷ مگاهرتز استفاده می‌کند.
• س: ظرفیت حافظه UCSA چقدر است؟
  پ: این ماژول دارای ۲۵۶ مگابایت DDR SDRAM است.
• س: این ماژول از چه سیستم‌عاملی استفاده می‌کند؟
  پ: سیستم‌عامل بلادرنگ QNX Neutrino را اجرا می‌کند.
• س: آیا می‌توانم از آن در پیکربندی TMR استفاده کنم؟
  پ: بله، از حالت‌های افزونگی Simplex، Dual و TMR پشتیبانی می‌کند.
• س: نیازمندی منبع تغذیه چیست؟
  پ: ماژول ولتاژ ۱۸-۳۶ ولت DC را با مقدار اسمی ۲۸ ولت می‌پذیرد.
• س: چند پورت اترنت دارد؟
  پ: دارای پنج پورت اترنت 10/100BaseTX است.
• س: محدوده دمای عملیاتی آن چیست؟
  پ: کنترلر در محدوده ۳۰- تا ۶۵+ درجه سانتی‌گراد کار می‌کند.
