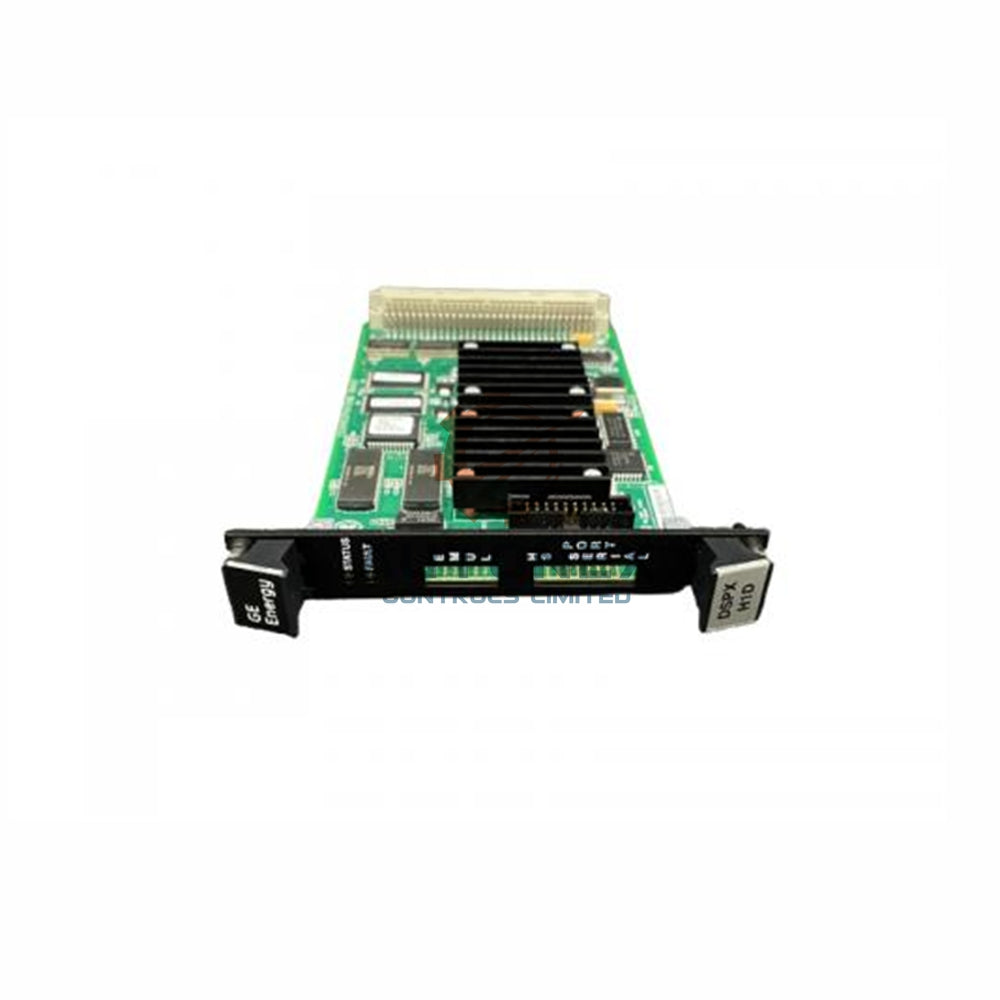

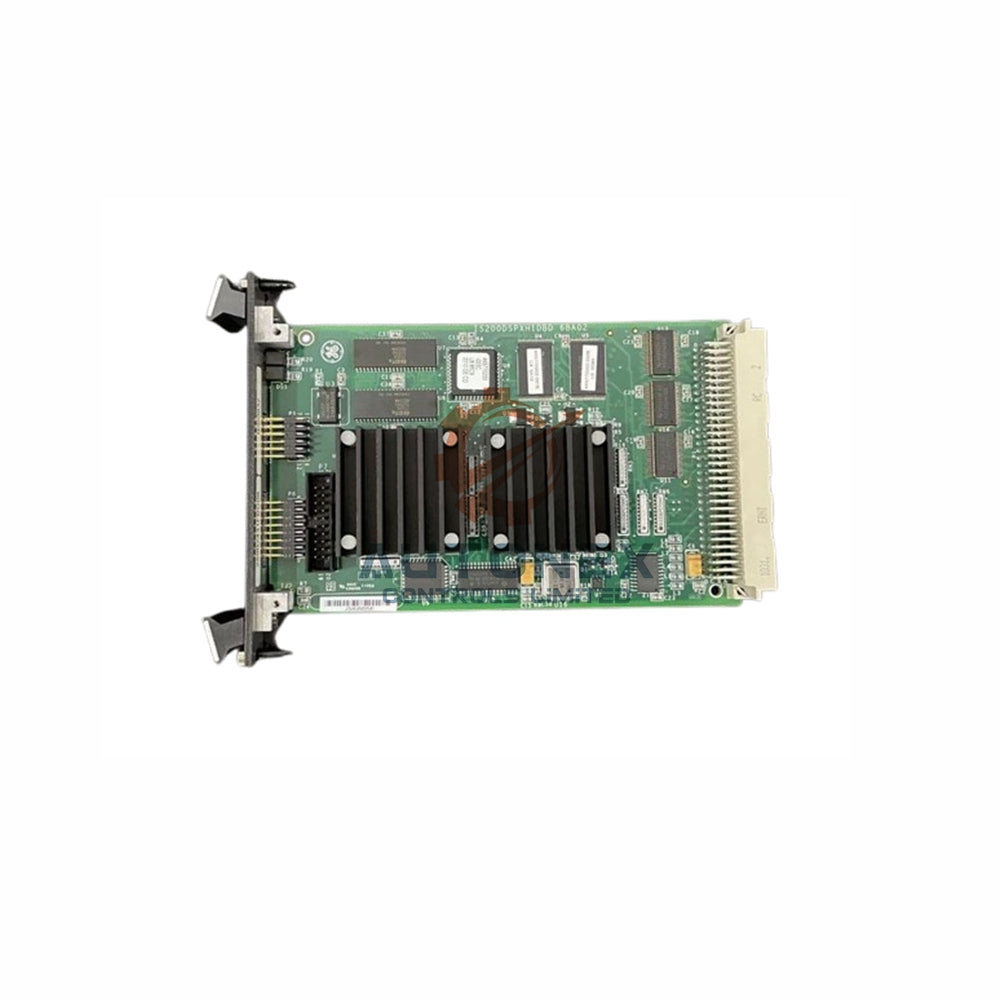

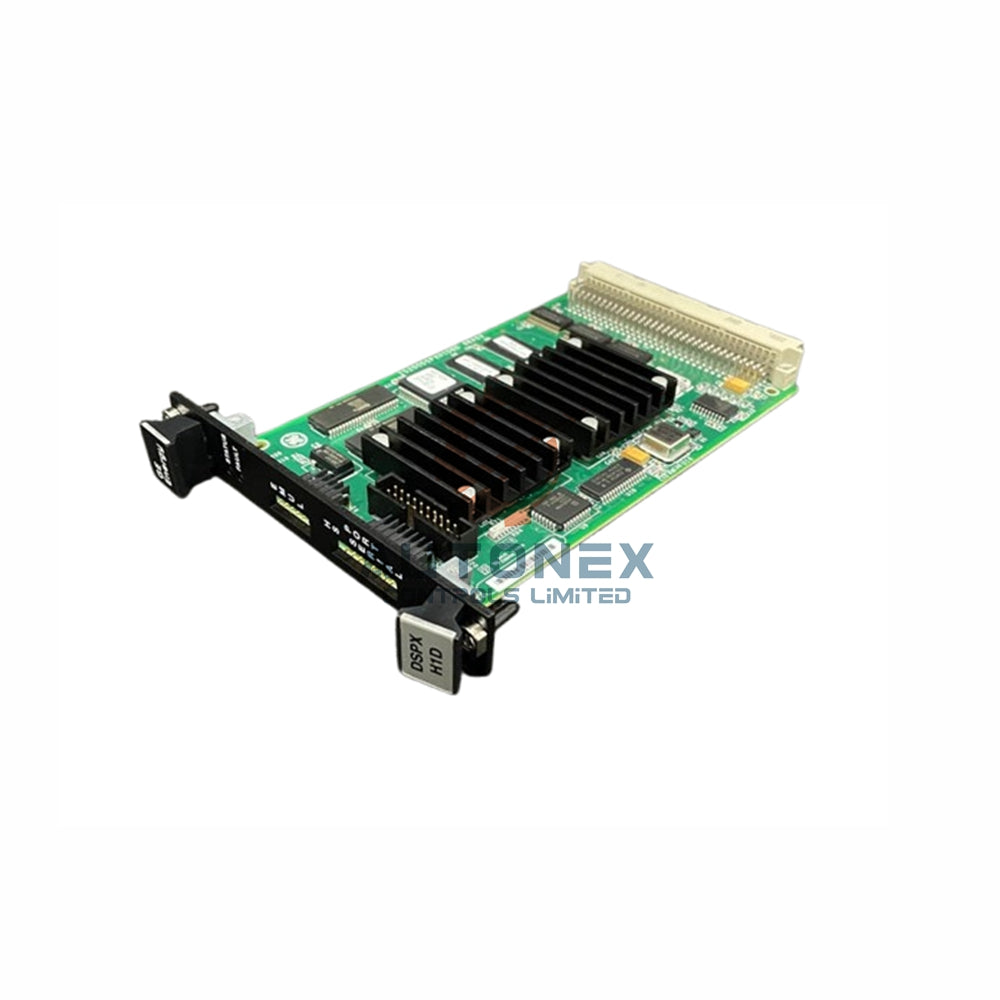

برد کنترل پردازشگر سیگنال دیجیتال GE مدل IS200DSPXH1DBC EX2100

برد کنترل پردازنده سیگنال دیجیتال IS200DSPXH1DBC – مرور فنی

مشخصات فنی کلیدی

• برند: جنرال الکتریک
• شماره مدل: IS200DSPXH1DBC
• نوع محصول: برد کنترل پردازنده سیگنال دیجیتال
• سرعت کلاک: ۶۰ مگاهرتز برای اجرای الگوریتم‌های پیچیده کنترل
• دامنه دما: از -۳۰ درجه سانتی‌گراد تا ۶۵ درجه سانتی‌گراد برای استفاده صنعتی قابل اعتماد
• پوشش PCB: پوشش کانفورمال برای افزایش مقاومت در برابر شرایط محیطی
• اجزای حافظه: FLASH، RAM، NVRAM و حافظه فقط افزودنی
• وقفه‌ها: چهار وقفه خارجی (INT0، INT1، INT2، INT3)
• دفترچه راهنما: GEI-100488 برای راهنمای نصب و پیکربندی

ویژگی‌های عملکردی و قابلیت‌های سخت‌افزاری

• تنظیم پل و موتور: برد به‌طور دقیق ولتاژ و جریان را برای عملکرد پایدار درایو مدیریت می‌کند.
• عملکردهای گیتینگ: کنترل دستگاه‌های نیمه‌هادی قدرت برای تنظیم جریان انرژی الکتریکی درون سیستم.
• کنترل تحریک EX2100: IS200DSPXH1DBC تحریک میدان ژنراتور را برای حفظ ویژگی‌های خروجی مطلوب تنظیم می‌کند.
• پردازنده سیگنال دیجیتال با عملکرد بالا: پردازنده سیگنال دیجیتال ۶۰ مگاهرتزی رویدادهای مبتنی بر وقفه را با تأخیر کم مدیریت می‌کند.
• منطق ASIC: مدار مجتمع اختصاصی کاربردی، عملکردهای منطقی سفارشی برای سیستم کنترل را اجرا می‌کند.
• استفاده از حافظه FLASH: ذخیره تصاویر بوت DSP، فایل‌های اجرای کد، آیتم‌های قابل پیکربندی و سوابق تاریخچه سیستم.
• NVRAM برای پایداری: پارامترها و تنظیمات حیاتی سیستم را حتی پس از قطع برق یا راه‌اندازی مجدد حفظ می‌کند.
• حافظه فقط افزودنی: شناسایی نسخه برد برای نگهداری آسان و بررسی سازگاری.

فریمور و پیکربندی داخلی

• لودر بوت: این بخش ترتیب راه‌اندازی و مقداردهی اولیه سخت‌افزارهای ضروری را مدیریت می‌کند.
• نکته مهم: برای حفظ یکپارچگی سیستم، لودر بوت را در محل مجدداً بارگذاری نکنید.
• کد برنامه: عملکردهای کنترلی درایو یا تحریک‌کننده را با استفاده از الگوریتم‌های خاص تعریف می‌کند.
• روش بارگذاری: پورت ابزار روی تحریک‌کننده امکان به‌روزرسانی آسان کد برنامه را فراهم می‌کند.
• پارامترهای پیکربندی: حالت‌های عملکرد، تنظیمات عملکرد و رفتار سیستم را تعیین می‌کنند.
• رابط‌های پارامتر: پارامترهای تحریک‌کننده از طریق Unit Data Highway و پارامترهای درایو از طریق پورت سریال، ISBus یا اترنت به ACL_ منتقل می‌شوند.

سؤالات متداول (FAQ)

• آیا این کالا نو و اصل است؟ بله، ما بردی کاملاً نو و اصل از GE با مشخصات کامل کارخانه ارائه می‌دهیم.
• آیا مدل IS200DSPXH1DBC موجود دارید؟ بله، این مدل را در انبار برای ارسال فوری نگهداری می‌کنیم.
• زمان معمول ارسال شما چقدر است؟ تمام سفارش‌ها را ظرف ۵ روز کاری پس از تأیید پرداخت ارسال می‌کنیم.
• از کدام شرکت‌های حمل‌ونقل استفاده می‌کنید؟ ما از FedEx، UPS و DHL برای تحویل مطمئن جهانی استفاده می‌کنیم.
• اگر برد نیازهای من را برآورده نکند، می‌توانم آن را بازگردانم؟ بله، ما بازگشت کالا را تا ۳۰ روز پس از تاریخ تحویل پشتیبانی می‌کنیم.
• آیا این برد با سایر قطعات سری EX2100 سازگار است؟ قطعاً، این برد به‌طور یکپارچه با سیستم کنترل تحریک EX2100 کار می‌کند.
• برد DSPX شامل چه نوع حافظه‌هایی است؟ شامل FLASH، RAM، NVRAM و حافظه فقط افزودنی برای نیازهای متنوع ذخیره‌سازی است.
