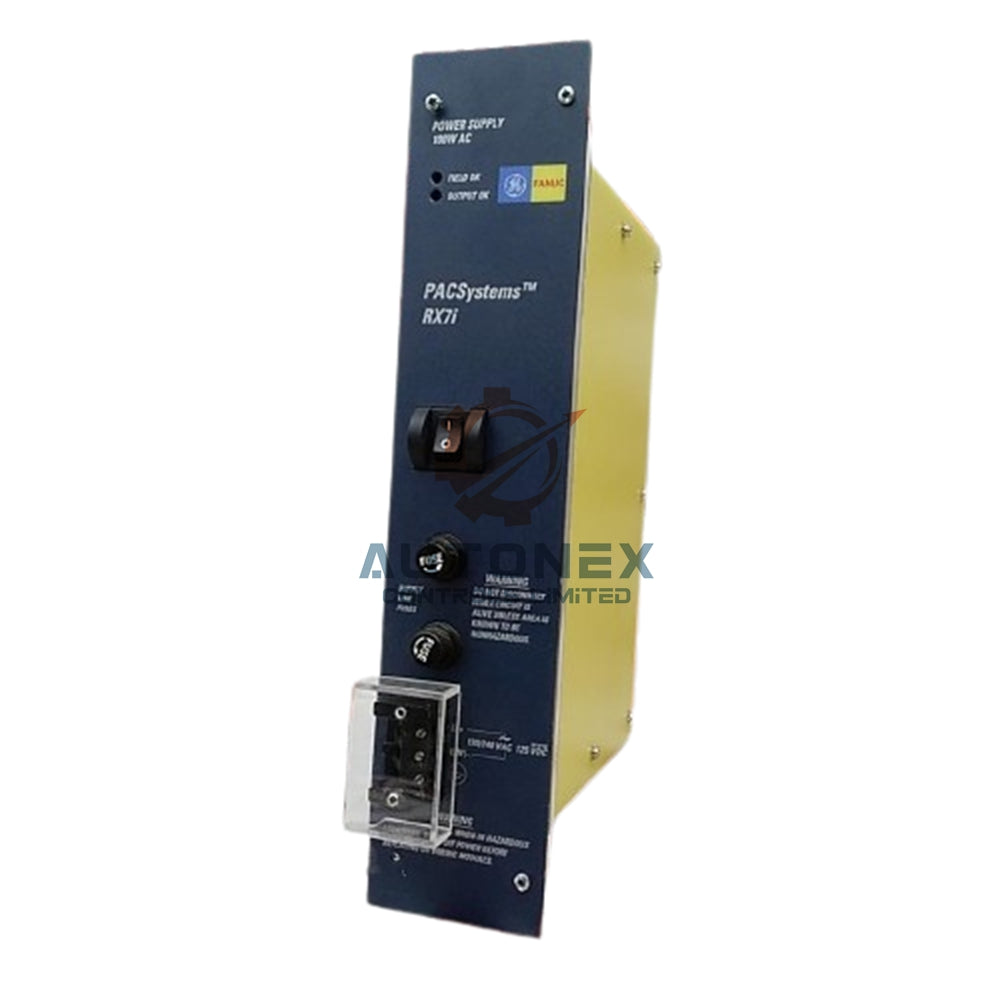

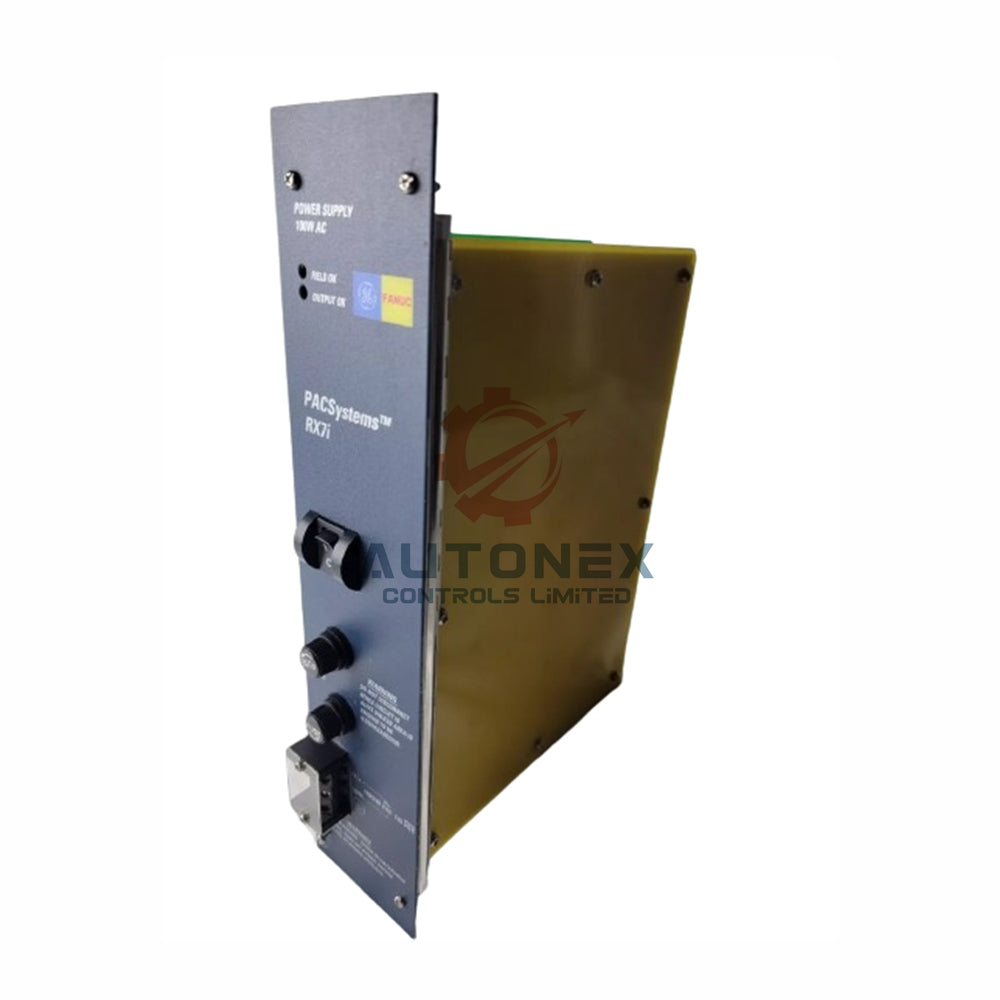

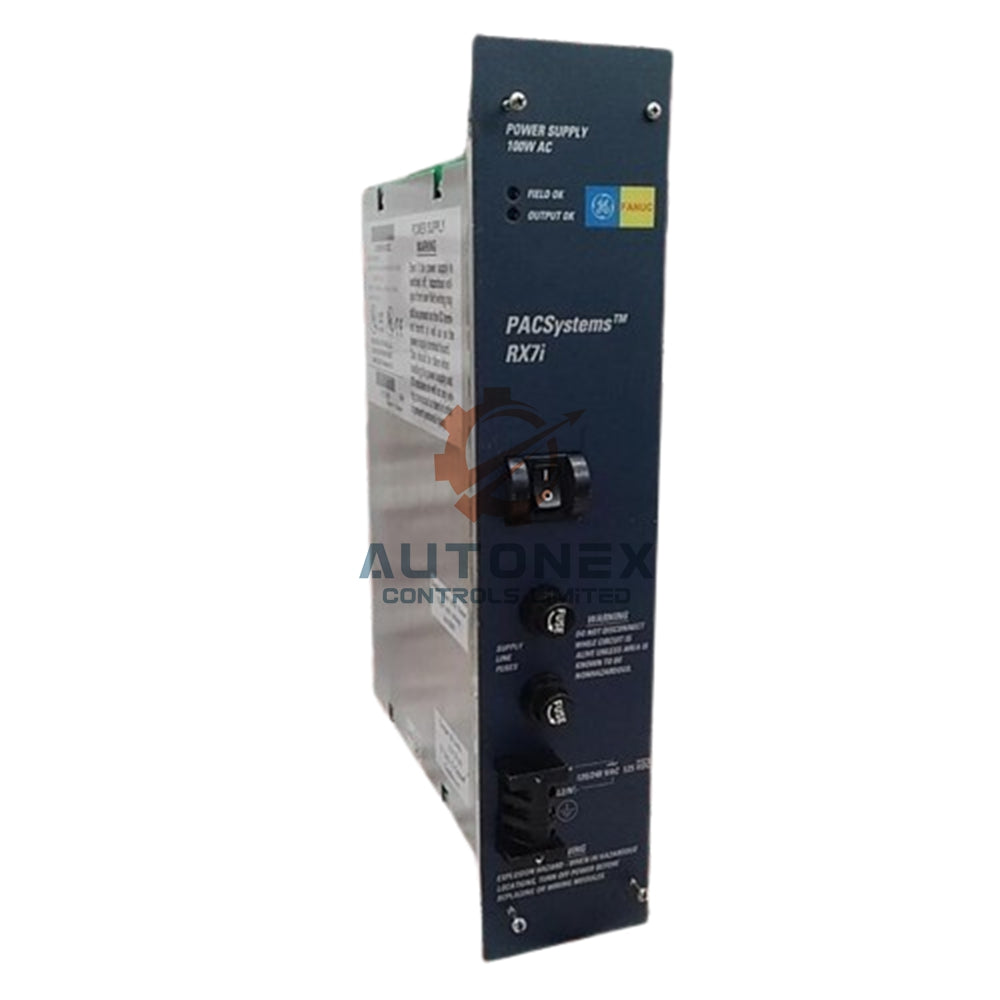

منبع تغذیه GE Fanuc IC698PSA100 – ماژول RX7i 100 وات AC/DC

ماژول منبع تغذیه IC698PSA100 – تأمین برق مطمئن برای RX7i PACSystems

مشخصات فنی

• برند: GE Fanuc
• مدل: IC698PSA100
• سری: PACSystem RX7i
• ولتاژ ورودی: 85–264 VAC (47–63 هرتز) یا 100–150 VDC
• ورودی نامی: 120/240 VAC یا 125 VDC
• ولتاژهای خروجی: 5.1 VDC (0–20 A)، +12 VDC (0–2 A)، -12 VDC (0–1 A)
• توان خروجی کل: 100 W (حداکثر)
• توان ورودی: معمولاً 125 W، حداکثر 150 W
• ضریب توان: حداقل 0.99
• ایزولاسیون: 1500 VDC
• زمان پشتیبانی در قطعی برق: حداقل 15 میلی‌ثانیه
• زمان نگهداری: حداقل 5 میلی‌ثانیه
• دمای کاری: 0 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد
• محل نصب: اسلات سمت چپ‌ترین (اسلات 0) در بک‌پلن RX7i
• سیم‌کشی: ورودی #16 AWG (1.3 میلی‌متر مربع)، زمین #12 AWG (3.3 میلی‌متر مربع)، عایق 75 درجه سانتی‌گراد

راهنمای نصب و سیم‌کشی

• ماژول IC698PSA100 را فقط در اسلات سمت چپ‌ترین (اسلات 0) رک RX7i نصب کنید.
• برای اتصالات ورودی AC/DC از سیم مسی #16 AWG (1.3 میلی‌متر مربع) با عایق 75 درجه سانتی‌گراد استفاده کنید.
• برای اتصال زمین از سیم مسی #12 AWG (3.3 میلی‌متر مربع) استفاده کنید تا نویز سیستم کاهش یابد.
• تمام ترمینال‌های پیچی را محکم ببندید تا تأمین برق مطمئن تضمین شود.
• کابل‌های برق را از خطوط سیگنال دور نگه دارید تا تداخل الکترومغناطیسی به حداقل برسد.
• قبل از روشن کردن، ولتاژ ورودی را با مشخصات ماژول مطابقت دهید.

محتویات بسته

• ماژول منبع تغذیه IC698PSA100 (1 عدد)
• لوازم نصب و پیچ‌های ترمینال
• مستندات محصول و راهنمای شروع سریع

حمل و نقل و لجستیک

• ارسال از طریق FedEx، UPS یا DHL با امکان رهگیری برای همه سفارش‌ها.
• سفارش‌ها ظرف 5 روز کاری پس از تأیید پرداخت ارسال می‌شوند.
• تمام ماژول‌ها کاملاً نو و اصل از منابع معتبر هستند.
• موجودی کافی داریم – برای نیازهای فوری یا عمده با ما تماس بگیرید.

سؤالات متداول (FAQ)

• س: آیا IC698PSA100 می‌تواند با ورودی AC و DC کار کند؟
  ج: بله، این ماژول ورودی 85–264 VAC (47–63 هرتز) یا 100–150 VDC را می‌پذیرد و گزینه‌های برق انعطاف‌پذیری ارائه می‌دهد.
• س: جریان خروجی کل چقدر است؟
  ج: این ماژول 20 آمپر در 5 ولت، 2 آمپر در +12 ولت و 1 آمپر در -12 ولت ارائه می‌دهد که مجموعاً تا 100 وات حداکثر است.
• س: آیا ماژول محافظت در برابر اتصال کوتاه دارد؟
  ج: بله، حفاظت در برابر اضافه جریان و اضافه ولتاژ در تمام کانال‌های خروجی وجود دارد.
• س: زمان پشتیبانی در هنگام افت برق چقدر است؟
  ج: ماژول حداقل 15 میلی‌ثانیه در هنگام قطع ورودی برق خروجی را حفظ می‌کند.
• س: آیا IC698PSA100 برای محیط‌های خطرناک مناسب است؟
  ج: بله، این ماژول برای محیط‌های کلاس 1 بخش 2 تأیید شده است.
• س: سیاست بازگشت کالا در صورت عدم تناسب ماژول با سیستم من چیست؟
  ج: ما بازگشت کالا را تا 30 روز برای اقلام استفاده‌نشده و در شرایط اصلی قبول می‌کنیم.
