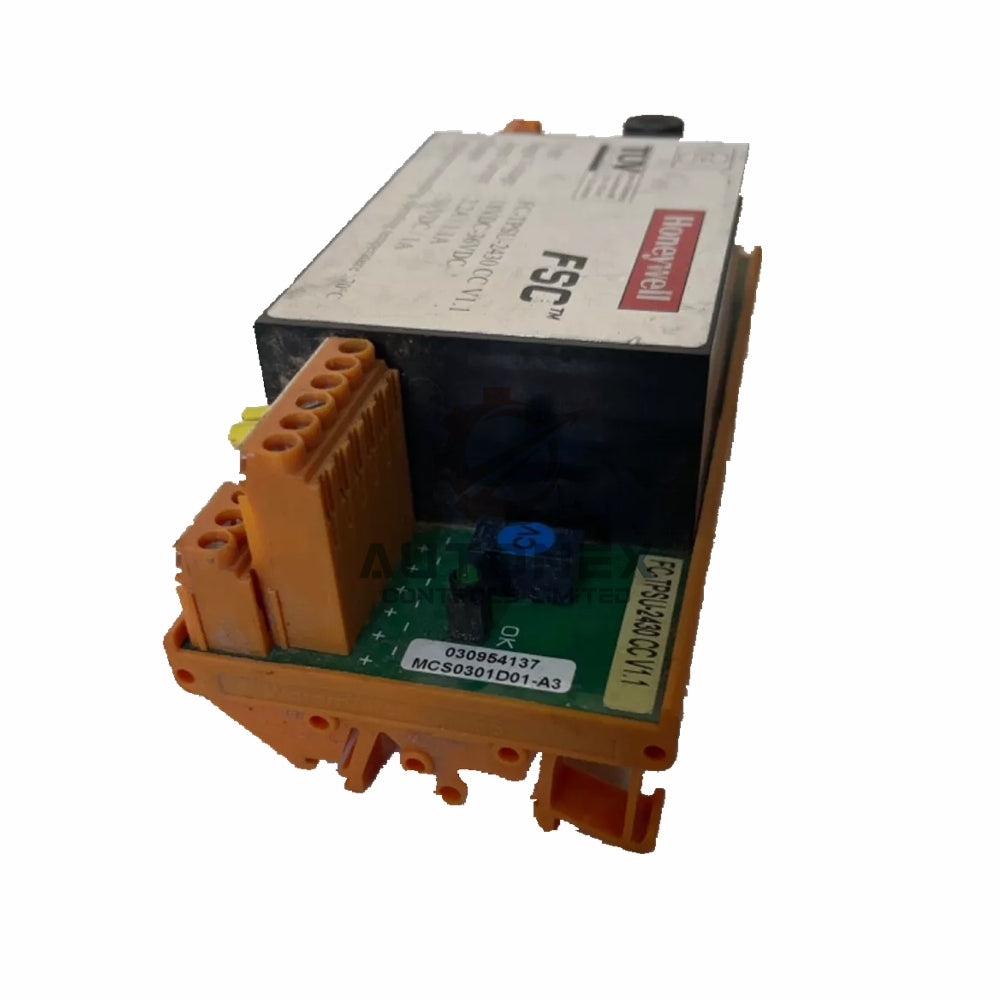

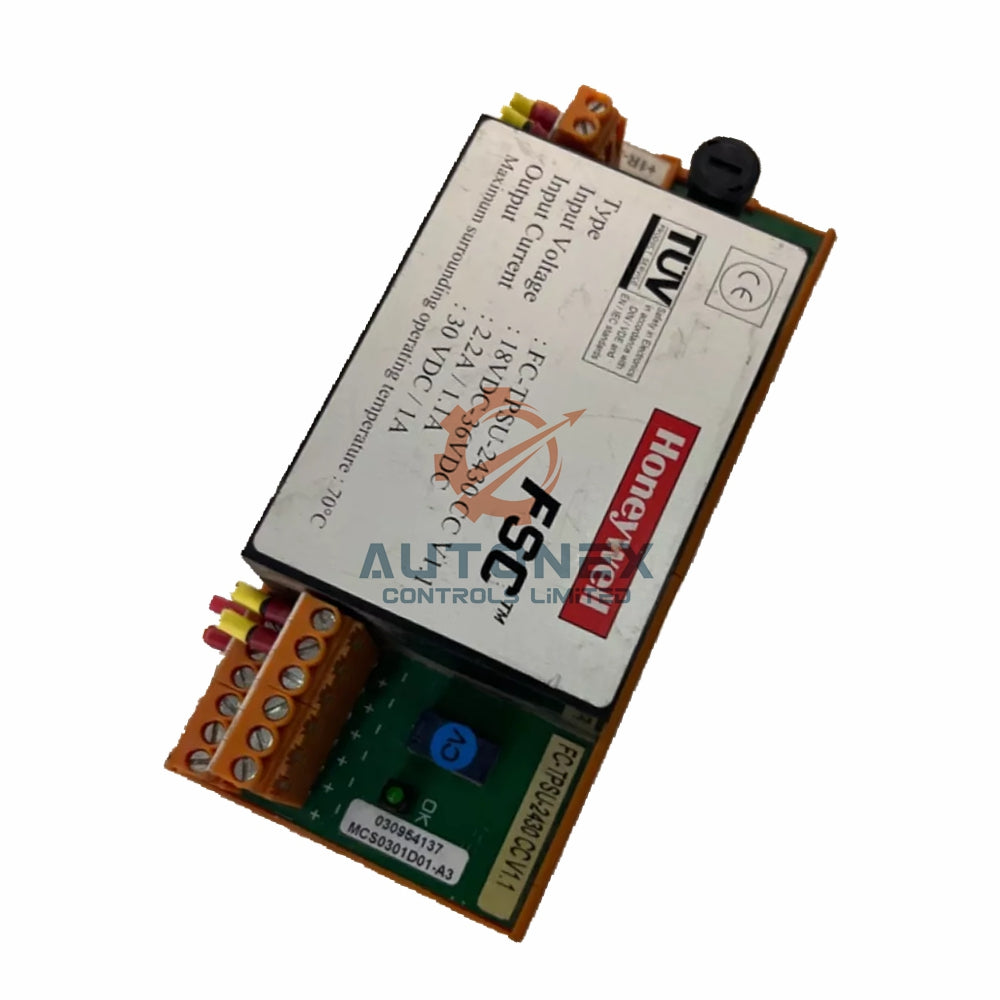

ماژول مبدل DC/DC هانیول TPSU-2430

TPSU-2430 هانیول، توان ایزوله قابل اعتماد را به مجموعه‌های ترمینال میدانی در کاربردهای صنعتی ارائه می‌دهد. این مبدل DC/DC مقاوم، عملکرد پایداری حتی در شرایط محیطی سخت حفظ می‌کند.

عملکرد تبدیل توان

• تولید ولتاژ خروجی 30 ولت DC ±0.25 ولت با تنظیم دقیق
• ارائه خروجی جریان پیوسته 1 آمپر با حفاظت در برابر اتصال کوتاه
• پذیرش دامنه ورودی گسترده از 18 ولت DC تا 36 ولت DC در سیستم‌های 24 ولت نامی
• حفظ دقت تنظیم ترکیبی خط و بار کمتر از 1٪
• تولید موج خروجی پایین کمتر از 0.1 Vrms در طیف 0-30 مگاهرتز

مشخصات الکتریکی و ایمنی

• ویژگی‌های ورودی: 24 ولت DC نامی، جریان هجومی حداکثر 4 آمپر
• پایداری خروجی: 30 ولت DC ±0.25 ولت با تنظیم کمتر از 1٪
• رتبه‌بندی ایزولاسیون: ایزولاسیون 2000 ولت AC بین تمام بخش‌های حیاتی
• گواهی ایمنی: سطح ایمنی SIL3 برای کاربردهای حیاتی
• ویژگی‌های حفاظتی: حفاظت دوگانه در برابر ولتاژ بیش از حد با تحمل خطا
• تأییدیه‌ها: گواهی‌های بین‌المللی CE، TUV، UL، CSA، FM
• حفاظت فیوز: فیوز 3.15 آمپر با ابعاد 5x20 میلی‌متر

طراحی فیزیکی و نصب

• ابعاد: 150 میلی‌متر × 70 میلی‌متر × 62.3 میلی‌متر فرم فاکتور جمع‌وجور
• نصب: سازگار با ریل DIN TS32/TS35 با جهت‌گیری انعطاف‌پذیر
• اتصال نهایی: ترمینال‌های پیچ‌خور که سیم‌های 2.5 mm² (AWG 14) را می‌پذیرند
• مشخصات سیم‌کشی: طول نوار 7 میلی‌متر، تنظیم گشتاور 0.5 نیوتن‌متر
• رتبه دما: حداقل درجه‌بندی سیم‌کشی 80°C
• روش خنک‌سازی: همرفت طبیعی بدون فن‌های خارجی
• رتبه ارتفاع: عملکرد تا ارتفاع 2000 متر بالاتر از سطح دریا

عملکردهای نظارت و هشدار

• نظارت بر ولتاژ: نشانگر LED وضعیت ولتاژ را بصری نمایش می‌دهد
• تماس رله: تماس بازخوانی هنگام نرمال بودن ولتاژ بسته می‌شود
• رتبه‌بندی تماس: ظرفیت 36V DC/40mA یا 30V AC/40mA
• تشخیص ولتاژ پایین: نظارت بر شرایط ولتاژ ورودی
• حفاظت دوگانه: سیستم حفاظت دو خطا در برابر ولتاژ بیش از حد
• نمایش وضعیت: بازخورد بصری فوری از طریق نشانگرهای LED

مشخصات محیطی

• دامنه عملکرد: عملکرد در دمای گسترده از -5°C تا +70°C
• دامنه ذخیره‌سازی: قابلیت ذخیره‌سازی ایمن از -40°C تا +85°C
• تحمل رطوبت: عملکرد در محیط‌های با رطوبت بالا
• مقاومت در برابر لرزش: تحمل شرایط لرزش صنعتی
• سازگاری EMC: طراحی شده برای محیط‌های پر نویز الکترومغناطیسی

بسته‌بندی و تحویل

• شامل یک ماژول مبدل DC/DC TPSU-2430 از Honeywell
• بسته‌بندی شده با راهنمای نصب و مشخصات فنی
• شامل تمام سخت‌افزارهای نصب لازم برای نصب فوری
• محافظت شده با مواد بسته‌بندی مقاوم در برابر شوک صنعتی
• قابل ارسال به سراسر جهان از طریق خدمات FedEx، UPS و DHL

سیستم‌های سازگار

• نیازهای توان مجموعه ترمینال میدانی TSAI-1620m
• مجموعه‌های ترمینال سازگار با HART مدل TSHART-1620m
• سیستم‌های کنترل صنعتی که به منابع تغذیه ایزوله نیاز دارند
• کاربردهای اتوماسیون فرآیند با الزامات ایمنی SIL3
• محیط‌های تولیدی که نیاز به تبدیل قابل اعتماد برق DC دارند

سؤالات پشتیبانی فنی

• کدام مجموعه‌های ترمینال میدانی با این مبدل کار می‌کنند؟
• TPSU-2430 به‌طور خاص برای تأمین انرژی مجموعه‌های ترمینال میدانی TSAI-1620m و TSHART-1620m طراحی شده است.
• این منبع تغذیه چه گواهینامه ایمنی دارد؟
• این ماژول سطح یکپارچگی ایمنی SIL3 را برای استفاده در برنامه‌های ایمنی بحرانی به دست می‌آورد.
• سیستم نظارت بر ولتاژ چگونه کار می‌کند؟
• یک LED وضعیت ولتاژ را نشان می‌دهد در حالی که کنتاکت رله زمانی که ولتاژ خروجی در محدوده مشخصات باقی می‌ماند، بسته می‌شود.
• ولتاژ ایزولاسیون بین ورودی و خروجی چقدر است؟
• این مبدل ایزولاسیون ۲۰۰۰ ولت AC به مدت یک دقیقه بین ورودی، خروجی و کنتاکت‌های رله فراهم می‌کند.
• آیا این مبدل می‌تواند در محیط‌های با دمای بالا کار کند؟
• بله، TPSU-2430 در دماهای محیطی از -۵ درجه سانتی‌گراد تا +۷۰ درجه سانتی‌گراد به‌طور قابل اعتماد کار می‌کند.
