خروجی ایمنی 24 ولت DC هانیول FS-SDO-0424

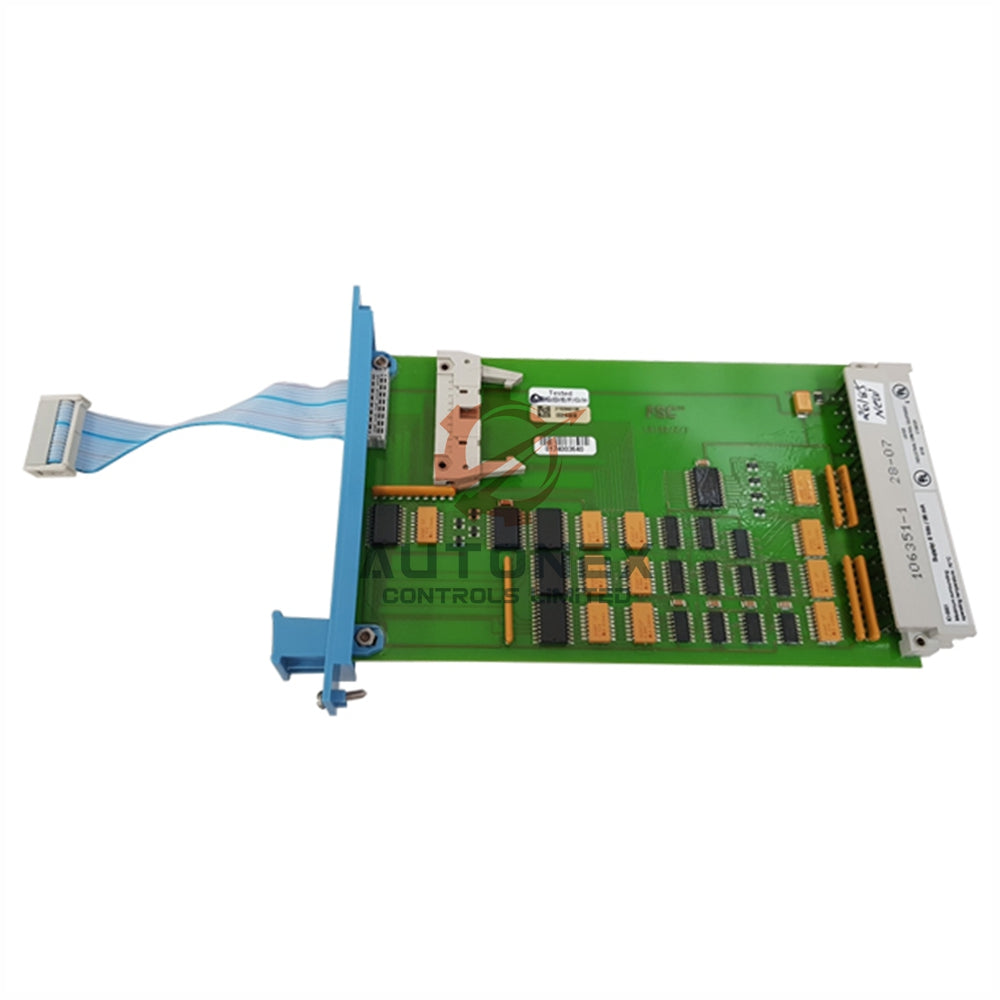

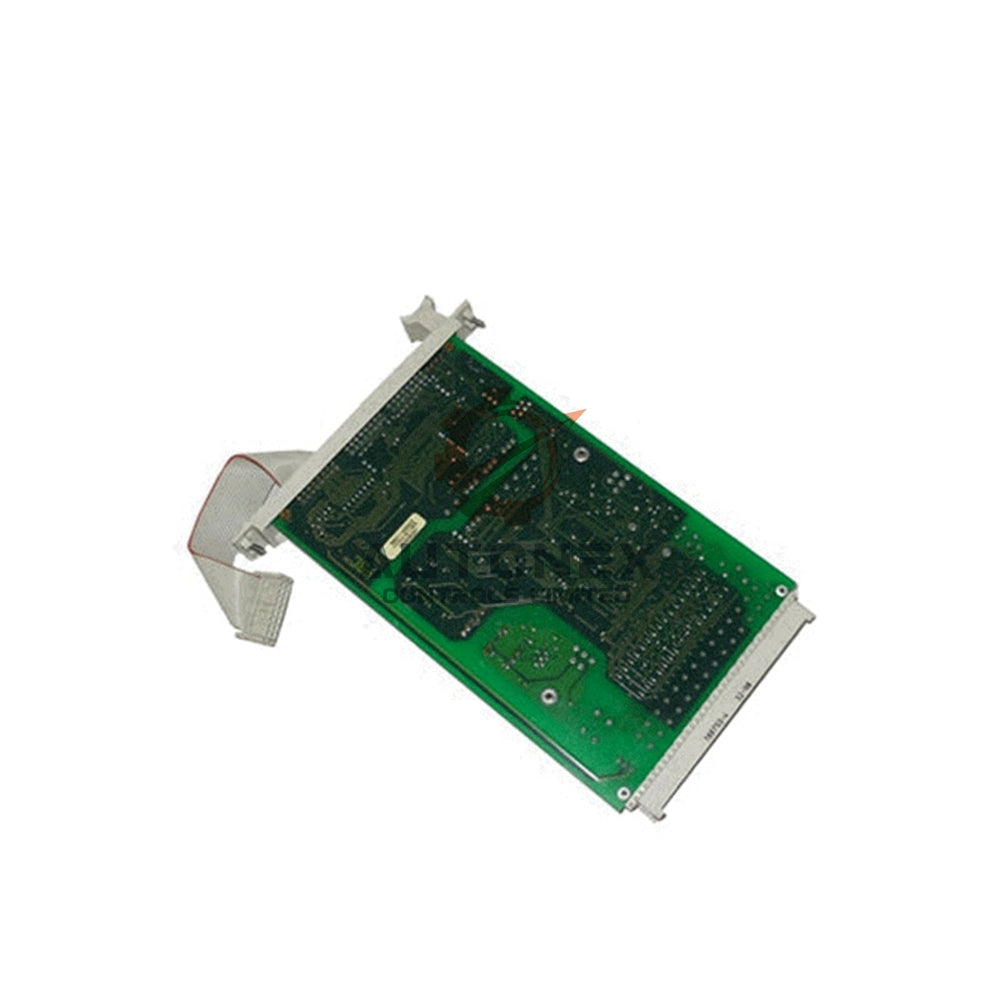

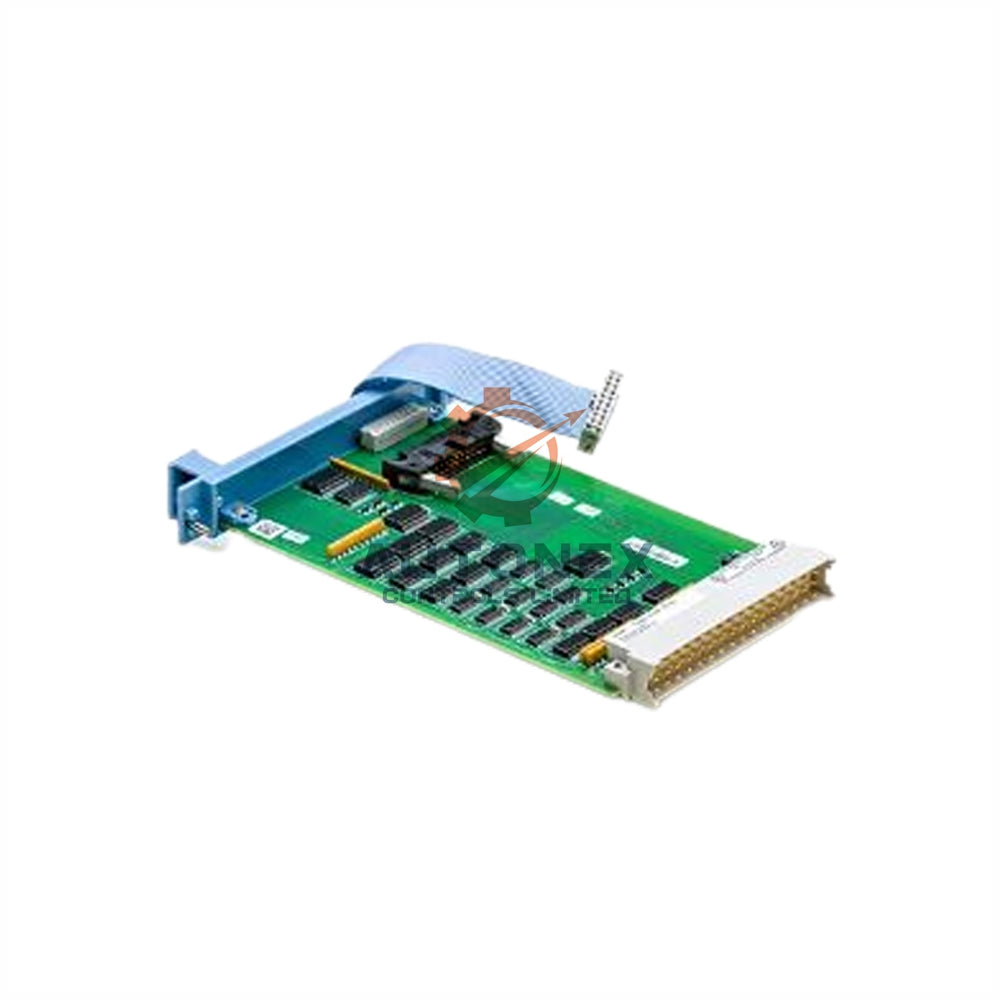

معرفی ماژول خروجی دیجیتال ایمن در برابر خطای Honeywell FS-SDO-0424

ماژول خروجی دیجیتال ایمن در برابر خطا Honeywell FS-SDO-0424 برای کاربردهای ایمنی با قابلیت اطمینان بالا طراحی شده است. این ماژول سوئیچینگ 24 ولت DC مقاوم با تشخیص عیب و تشخیص ایمنی یکپارچه را فراهم می‌کند.

مشخصات فنی اصلی

• سازنده: Honeywell
• شماره محصول: FS-SDO-0424
• نوع محصول: ماژول خروجی دیجیتال ایمن در برابر خطا
• گواهی ایمنی: دارای گواهی TÜV برای SIL 3 مطابق با IEC 61508:2010
• تعداد کانال‌ها: 4 خروجی مستقل ایمن در برابر خطا
• ولتاژ خروجی: 24 Vdc
• حداکثر جریان پیوسته: 2.0 آمپر به ازای هر کانال

ویژگی‌های الکتریکی و ایمنی

• نوع خروجی: حالت جامد با حفاظت در برابر اتصال کوتاه و اضافه بار
• ظرفیت سوئیچینگ: 48 وات به ازای هر کانال (24Vdc × 2.0A)
• افت ولتاژ در حالت روشن: ≤ 1.5 ولت در بار 2.0 آمپر
• جریان نشتی (حالت خاموش): ≤ 0.5 mA
• زمان پاسخ: ≤ 8 میلی‌ثانیه (بدترین حالت)
• پوشش تشخیصی (DC): > 95%
• کسر خطای ایمن (SFF): > 90%
• نیازهای توان ماژول: 24 Vdc ±15%، حداکثر 200 mA
• اتلاف توان داخلی: حداکثر ≤ 4.5 وات

مشخصات فیزیکی و محیطی

• ابعاد ماژول: 40 میلی‌متر × 120 میلی‌متر × 110 میلی‌متر (عرض × ارتفاع × عمق)
• نصب: ریل دین 35 میلی‌متر (EN 60715) با مکانیزم قفل
• نوع ترمینال: ترمینال‌های پیچ‌دار قابل جدا شدن با پیچ‌های محصور
• دامنه اندازه سیم: 0.5 - 2.5 میلی‌متر مربع (AWG 20-14) تک‌رشته یا چندرشته
• گشتاور سفت کردن: 0.6 نیوتن‌متر ± 0.1 نیوتن‌متر
• دمای کاری: -20 درجه سانتی‌گراد تا +65 درجه سانتی‌گراد (دامنه عملکرد کامل)
• دمای ذخیره‌سازی: -۴۰°C تا +۸۵°C
• رطوبت نسبی: 5٪ تا 95٪ بدون تراکم در دمای 40 درجه سانتی‌گراد
• درجه حفاظت: IP20 (پنل جلو)
• وزن: تقریباً 280 گرم

ویژگی‌های ایمنی و تشخیصی

• تشخیص خطا: نظارت مداوم برای شرایط اتصال کوتاه، قطع مدار و اضافه بار
• تشخیص مدار متقاطع: شناسایی خطاهای سیم‌کشی بین کانال‌ها
• نظارت حرارتی: حفاظت در برابر دمای بیش از حد با خاموشی خودکار
• نمایش وضعیت: LED دو رنگ برای هر کانال (سبز/قرمز) جهت نمایش وضعیت عملیاتی
• عملکرد واچ‌داگ: تایمر واچ‌داگ یکپارچه برای نظارت بر پردازنده
• حالت ایمن: خروجی‌ها در صورت تشخیص خطا به حالت خاموش (بدون انرژی) پیش‌فرض بازمی‌گردند

کاربرد و یکپارچه‌سازی سیستم

• کنترل دستگاه‌های ایمنی 24 ولت DC شامل شیرهای سلونوئیدی، کنتاکتورهای موتوری و رله‌های ایمنی
• مناسب برای خاموشی اضطراری (ESD)، سیستم‌های آتش و گاز (F&G) و مدیریت مشعل
• ادغام با پلتفرم‌های Honeywell Safety Manager SC و Experion HS
• پشتیبانی از پیکربندی‌های افزونه (1oo2، 2oo3) برای سیستم‌های با دسترسی بالا
• سازگار با نرم‌افزار Safety Builder نسخه ۴.۲ یا بالاتر

راهنمای نصب و پیکربندی

• روی ریل DIN نصب کنید و از تهویه و فاصله مناسب اطمینان حاصل کنید
• تأمین برق ۲۴ ولت DC میدان را به ترمینال‌های خروجی متصل کنید
• با استفاده از ابزارهای راه‌اندازی Safety Builder سیم‌کشی را تأیید کنید
• زمان پاسخ خروجی و پارامترهای تشخیصی را پیکربندی کنید
• عملکرد ایمن در برابر خطا را در مرحله راه‌اندازی آزمایش کنید
• پارامترهای عملکرد ایمنی را طبق الزامات IEC 61511 مستندسازی کنید

اطلاعات بسته‌بندی و ارسال

• Honeywell FS-SDO-0424 در بسته‌بندی مهر و موم شده محافظ ESD قرار دارد
• شامل ماژول، دفترچه راهنمای ایمنی و مستندات پیکربندی
• ارسال از طریق FedEx، DHL، یا UPS با پوشش کامل بیمه
• مستندات مطابق با RoHS و REACH ارائه شده است

سؤالات متداول (FAQ)

• جریان نامی هر کانال چقدر است؟ ۲.۰ آمپر جریان پیوسته برای هر کانال
• چه سطح ایمنی را پشتیبانی می‌کند؟ گواهی SIL 3 توسط TÜV
• تعداد کانال‌های خروجی چقدر است؟ ۴ کانال خروجی دیجیتال ایمن در برابر خطا
• وضعیت ایمن در برابر خطا چیست؟ خروجی‌ها به حالت خاموش (بدون انرژی) پیش‌فرض بازمی‌گردند
• چه تشخیص‌هایی شامل می‌شود؟ تشخیص اتصال کوتاه، قطع مدار، اضافه بار و حرارتی
