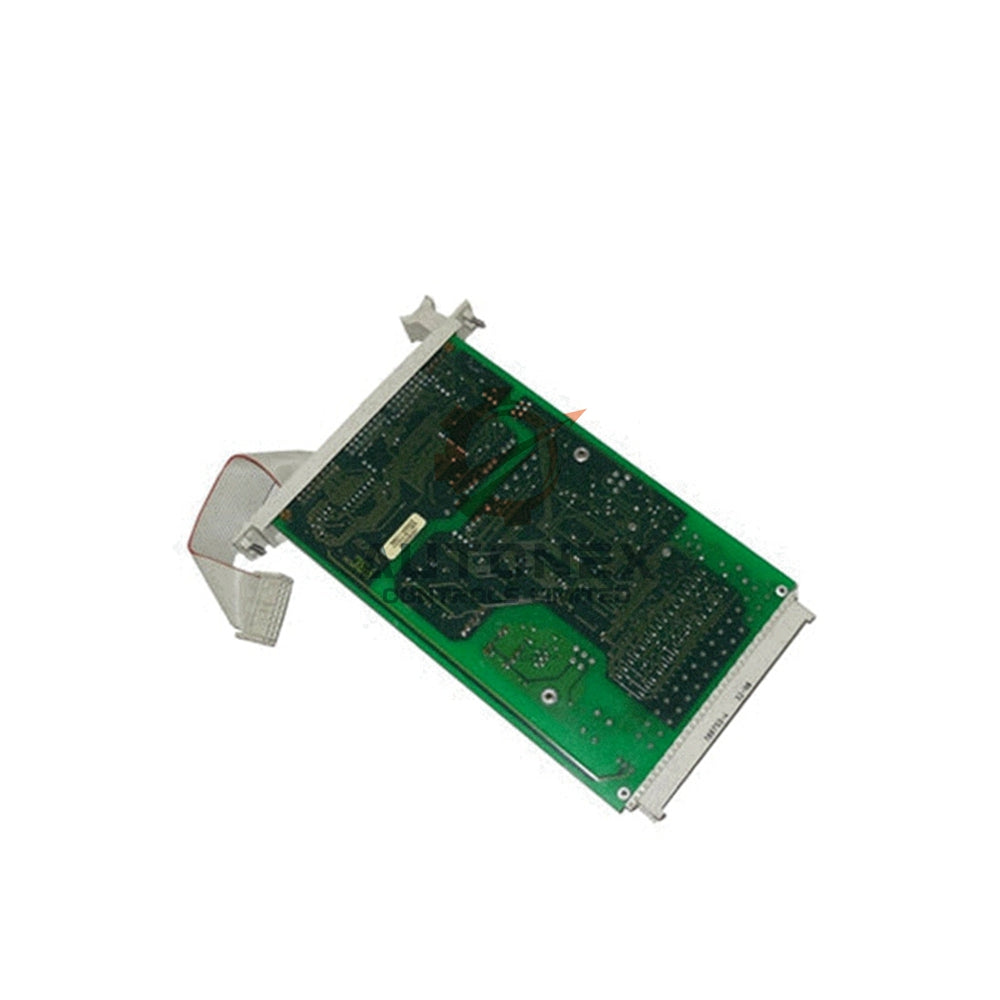

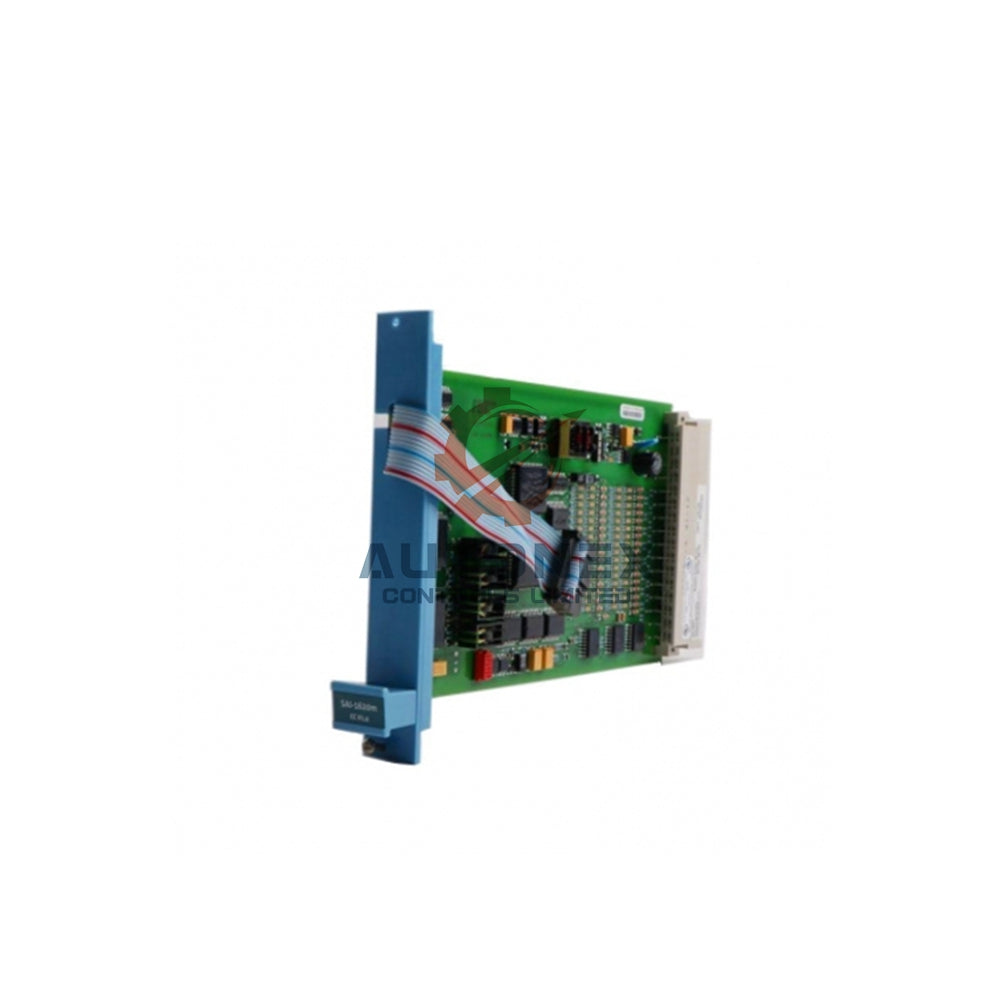

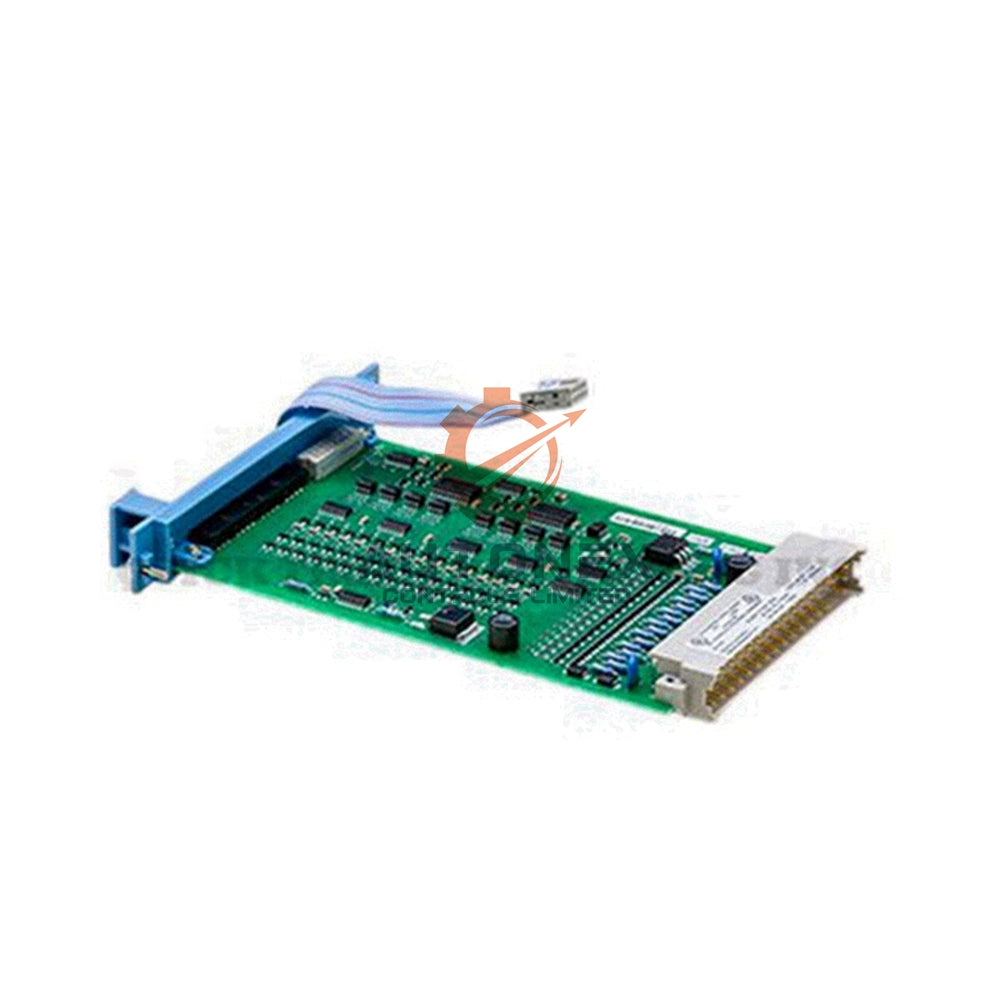

ماژول رله 10 کاناله Honeywell FC-TRO-1024

معرفی ماژول خروجی رله Honeywell FC-TRO-1024

Honeywell FC-TRO-1024 (FS-TRO-1024) یک ماژول خروجی رله تایید شده برای سیستم‌های ایمنی و کنترل است. این ماژول سوئیچینگ مطمئن با تماس سخت را برای بارهای حیاتی که ایزولاسیون در آن‌ها اهمیت دارد، فراهم می‌کند.

مشخصات فنی اصلی

• سازنده: Honeywell
• شماره مدل‌ها: FC-TRO-1024 / FS-TRO-1024
• نوع محصول: ماژول خروجی رله
• تأییدیه‌های ایمنی: CE، UL، TÜV، CSA (برای استفاده در برنامه‌های مرتبط با ایمنی)
• تعداد کانال‌ها: ۱۰ کانال رله مستقل
• رتبه‌بندی تماس: ۲ آمپر جریان پیوسته برای هر کانال
• حداکثر ولتاژ: ۴۸ ولت AC / ۴۸ ولت DC (رده اضافه ولتاژ IEC 1010 دسته III)

ویژگی‌های الکتریکی و سوئیچینگ

• حداکثر توان سوئیچ شده:
  • بارهای DC: ۱۰۰ وات
  • بارهای AC: ۱۰۰۰ ولت‌آمپر
• جنس تماس‌ها: نقره-کادمیم اکسید با روکش طلا (برای اطمینان از قابلیت اطمینان در توان پایین و مقاومت در برابر جرقه).
• تماس‌های رله ایزولاسیون گالوانیکی بین سیستم کنترل و بار میدانی را فراهم می‌کنند.

مشخصات فیزیکی و نصب

• ابعاد ماژول (طول×عرض×ارتفاع): ۶۰ × ۷۰ × ۵۴ میلی‌متر (۲.۳۶ × ۲.۷۶ × ۲.۱۳ اینچ).
• نصب: طراحی شده برای ریل‌های استاندارد DIN EN (TS32/TS35x7.5).
• طول ریل استفاده شده: ۶۱ میلی‌متر (۲.۴۰ اینچ).
• اتصال‌دهی:
  • ترمینال‌های پیچ: قابلیت پذیرش سیم تا ۲.۵ میلی‌متر مربع (AWG 14).
  • طول لخت کردن سیم: ۷ میلی‌متر (۰.۲۸ اینچ).
  • گشتاور سفت کردن: ۰.۵ نیوتن‌متر (۰.۳۷ فوت-پوند).

کاربرد و یکپارچه‌سازی ایمنی

• مناسب برای سوئیچینگ بارهای کم تا متوسط مانند آلارم‌ها، چراغ‌های راهنما، کنتاکتورهای کوچک و شیرها.
• معمولاً در سیستم‌های ایمنی خاموشی اضطراری (ESD)، آتش و گاز (F&G) و مدیریت مشعل استفاده می‌شود.
• خروجی‌های رله به دلیل ایزولاسیون بالا و توانایی سوئیچ کردن طیف وسیعی از ولتاژهای AC/DC ترجیح داده می‌شوند.
• قابلیت یکپارچه‌سازی با Honeywell Safety Manager و کنترلرهای ایمنی سازگار را دارد.

راهنمای نصب و سیم‌کشی

• ماژول را به‌طور محکم روی ریل DIN استاندارد TS35 در داخل محفظه کنترل نصب کنید.
• فضای مناسب برای تهویه و دسترسی به ترمینال‌ها را رعایت کنید.
• از سیم‌هایی با سطح مقطع تا ۲.۵ میلی‌متر مربع (AWG 14) استفاده کرده و ۷ میلی‌متر از عایق را لخت کنید.
• پیچ‌های ترمینال را با گشتاور ۰.۵ نیوتن‌متر سفت کنید تا اتصال مطمئن بدون آسیب به ترمینال ایجاد شود.
• جریان پیوسته ۲ آمپر یا ولتاژ ۴۸ ولت برای هر کانال را تجاوز نکنید.

اطلاعات بسته‌بندی و حمل‌ونقل

• ماژول Honeywell FC-TRO-1024 در بسته‌بندی محافظ و ضد الکتریسیته ساکن قرار دارد.
• ارسال شامل ماژول خروجی رله است.
• ما به‌صورت جهانی از طریق حامل‌های معتبر مانند FedEx، DHL و UPS ارسال می‌کنیم.

سؤالات متداول (FAQ)

• چند خروجی رله دارد؟ دارای ۱۰ کانال رله مستقل است.
• رتبه جریان چقدر است؟ هر کانال می‌تواند ۲ آمپر به‌صورت پیوسته سوئیچ کند.
• جزئیات تماس‌ها چیست؟ تماس‌ها از جنس نقره-کادمیم اکسید با روکش طلا هستند.
• حداکثر ولتاژ چقدر است؟ حداکثر ولتاژ سوئیچینگ ۴۸ ولت AC یا DC است.

برای پشتیبانی فنی یا سفارش Honeywell FC-TRO-1024 با تیم ما تماس بگیرید.
