ماژول ورودی/خروجی یونیورسال Honeywell 900U02-0100

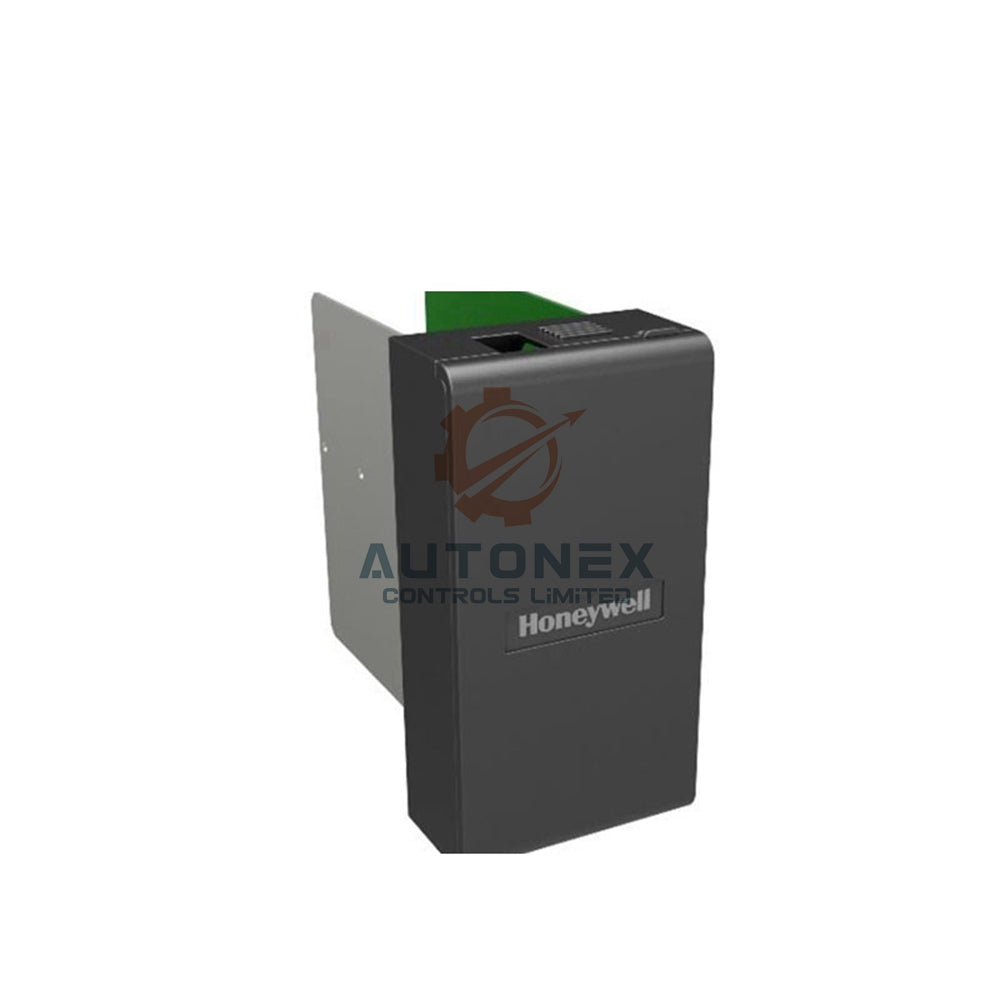

ماژول ورودی/خروجی یونیورسال Honeywell 900U02-0100

ماژول 900U02-0100 یک ماژول ورودی/خروجی یونیورسال چندکاره برای سیستم ایمنی و کنترل Honeywell HC900 است. این ماژول کانال‌های ورودی و خروجی آنالوگ با چگالی بالا را با ویژگی‌های ایمنی قوی ترکیب می‌کند.

مشخصات سیستم اصلی

• برند: Honeywell
• شماره مدل: 900U02-0100
• نوع محصول: ماژول ورودی/خروجی ایمنی یونیورسال
• ظرفیت کانال (بدون پشتیبان‌گیری): مجموع 16 کانال
• ظرفیت کانال (پشتیبان‌گیری شده): مجموع 14 کانال
• ولتاژ تغذیه میدانی: 24 ولت DC (معمولی)
• دامنه ولتاژ: 22 ولت DC (حداقل) تا 27 ولت DC (حداکثر)
• حداکثر بار ماژول: 4.2 آمپر
• حداکثر جریان هر کانال: 500 میلی‌آمپر
• ایزولاسیون (ماژول به رک/ماژول): 1.5 کیلوولت DC
• نرخ به‌روزرسانی: 10 میلی‌ثانیه
• حفاظت الکترونیکی در برابر اتصال کوتاه (ESCP): 620 میلی‌آمپر (قابل تنظیم مجدد، برای هر کانال)
• فیوز کانال: داخلی، غیرقابل تعویض (1 آمپر)
• فیوز تغذیه میدانی: فیوز الکترونیکی داخلی (10 آمپر)

مشخصات ورودی آنالوگ

• نوع ورودی: جریان (دستگاه‌های ۲، ۳ یا ۴ سیمه)
• پروتکل‌های پشتیبانی شده: فرستنده‌های نوع Sink، HART
• کانال‌ها در هر ماژول: حداکثر ۱۶ (نظارت شده خط)
• رزولوشن مبدل A/D: ۱۶ بیت
• دامنه ورودی: ۴-۲۰ میلی‌آمپر (محدوده قطع: ۳-۲۲ میلی‌آمپر)
• نشت متقابل (DC تا ۶۰ هرتز): ۵۸ دسی‌بل (کانال به کانال)
• امپدانس ورودی: ۲۵۰ اهم اسمی
• حداکثر ولتاژ ورودی (نسبت به مشترک): ۰ - ۳۰ ولت (بدون آسیب)
• دقت سخت‌افزار (۲۳.۵ درجه سانتی‌گراد): ۰.۱٪ از مقیاس کامل (غیر افزونه)، ۰.۲٪ (افزونه)
• دقت سخت‌افزار (۰ تا +۶۰ درجه سانتی‌گراد): ۰.۱۷٪ از مقیاس کامل (غیر افزونه)، ۰.۳۴٪ (افزونه)
• تأمین توان فرستنده: جریان محدود به ۲۴ میلی‌آمپر
• فیلتر ورودی: پایین‌گذر مرتبه اول، ۱ کیلوهرتز

مشخصات خروجی آنالوگ

• نوع خروجی: حلقه جریان ۴-۲۰ میلی‌آمپر، پشتیبانی شده توسط HART
• کانال‌ها در هر ماژول: حداکثر ۸ (قابل تخصیص به عنوان کانال‌های ۹-۱۶، نظارت شده خط)
• دقت (۲۵ درجه سانتی‌گراد): <۰.۵٪ از مقیاس کامل (غیر افزونه)، <۱٪ (افزونه)
• ریپل خروجی: ≤ ۱۲۵ میلی‌ولت پیک تا پیک (در فرکانس خط برق، روی بار ۲۵۰ اهم)
• دقت بازخوانی خروجی: ۰.۱۷٪ از مقیاس کامل
• خطی بودن جریان خروجی: ± ۰.۱٪ از مقیاس کامل اسمی
• رزولوشن: ۱۲ بیت
• دامنه خروجی قابل تنظیم: ۲.۴ میلی‌آمپر تا ۲۱ میلی‌آمپر
• حداکثر بار مقاومتی: 7504 اهم
• حداقل بار مقاومتی: 250 اهم
• حداکثر ولتاژ خروجی تطبیقی: 14 ولت DC (با منبع تغذیه 22-28 ولت DC)
• حداکثر ولتاژ مدار باز: 24 ولت DC
• ظرفیت بار حداکثر: < 1 میکروفاراد

ویژگی‌ها و ایمنی ماژول

• ترکیب 16 ورودی آنالوگ و 8 خروجی آنالوگ در یک ماژول با چگالی بالا.
• ایزولاسیون یکپارچه 1.5 کیلوولت DC از الکترونیک سمت منطق در برابر خطاهای سمت میدانی محافظت می‌کند.
• حفاظت الکترونیکی در برابر اتصال کوتاه (ESCP) در هر کانال از آسیب ناشی از خطاهای سیم‌کشی میدانی جلوگیری می‌کند.
• نرخ به‌روزرسانی سریع 10 میلی‌ثانیه کنترل پاسخگو برای حلقه‌های فرآیند حیاتی را تضمین می‌کند.
• از ارتباط HART برای پیکربندی پیشرفته دستگاه و عیب‌یابی پشتیبانی می‌کند.
• برای معماری‌های سیستم غیر افزونه و افزونه طراحی شده است تا دسترسی بالا را تضمین کند.

راهنمای نصب و سیم‌کشی

• در رک سازگار Honeywell HC900 (مثلاً 900R04-0300) نصب کنید.
• منبع تغذیه DC 24 ولت تمیز و پایدار در محدوده 22-27 ولت DC فراهم کنید.
• از سیم‌های با ضخامت مناسب برای تحمل جریان حداکثر 500 میلی‌آمپر در هر کانال استفاده کنید.
• برای ارتباط HART، مقاومت شبکه و آدرس‌دهی دستگاه را به درستی تنظیم کنید.
• مشخصات بار حداکثر (حداکثر 7504Ω، حداقل 250Ω) برای خروجی‌های آنالوگ را رعایت کنید.
• حفظ اتصال زمین مناسب و جداسازی از کابل‌های ولتاژ بالا برای اطمینان از صحت سیگنال ضروری است.

برای دریافت نمودارهای سیم‌کشی دقیق یا سفارش ماژول Honeywell 900U02-0100، با تیم مهندسی ما تماس بگیرید.

تماس: ایمیل sales@nex-auto.com یا واتساپ +86 153 9242 9628.

شریک: NexAuto Technology Limited
