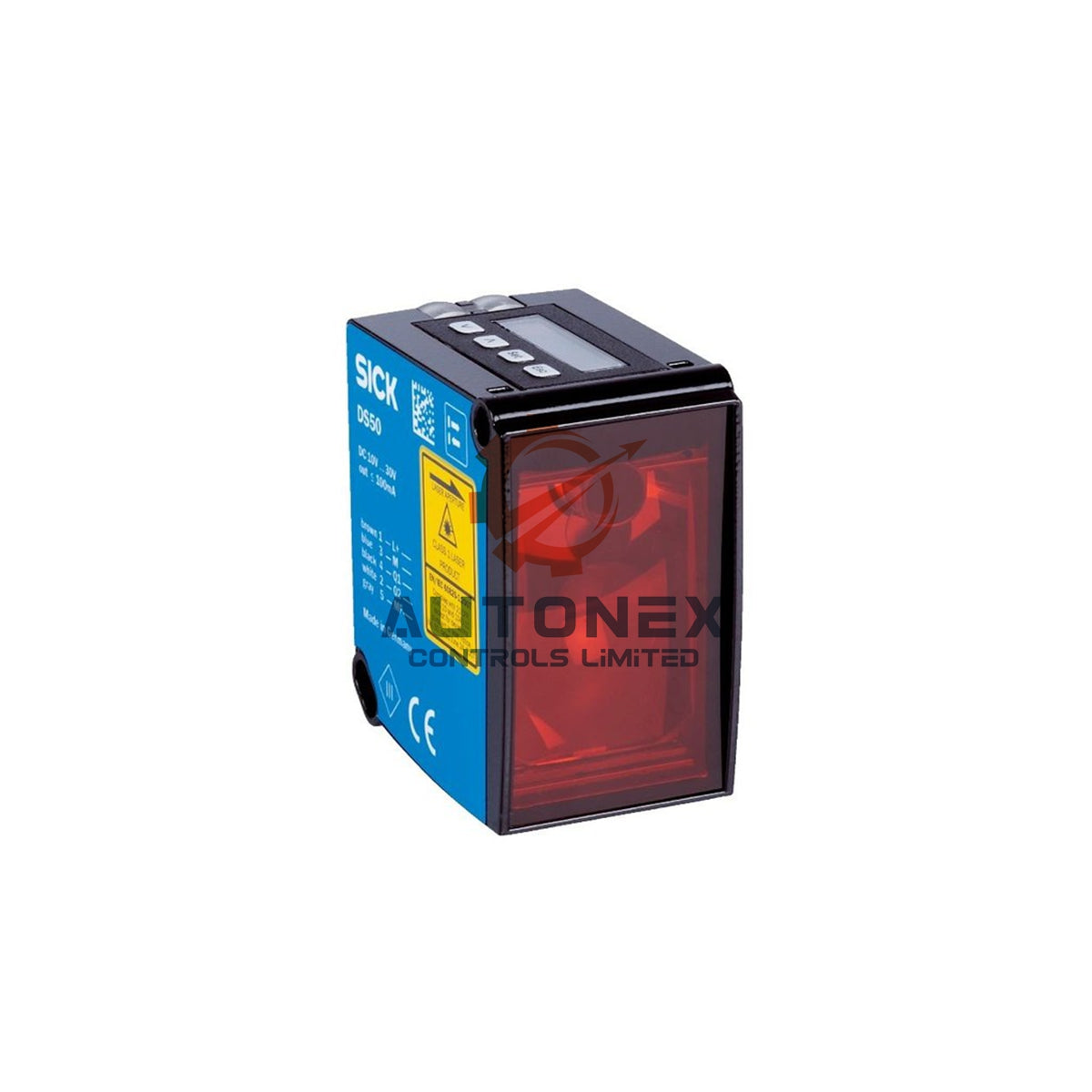

حسگر فاصله لیزری گرم‌شونده SICK Dx50 مدل DT50-P1124

موجود در انبار ({12} واحد)، آماده برای ارسال
  • فروشنده:

    SICK

  • نوع:

    حسگر فاصله لیزری

  • Country of Origin:

    DE

  • Dimensions:

    25*25*18cm

  • Weight:

    300 g

  • برچسب‌ها: Laser distance sensor

حسگر فاصله لیزری گرم‌شونده SICK Dx50 DT50-P1124 — اندازه‌گیری اپتیکی زمان پرواز تا 10 m

مشخصات فنی

  • برند: SICK — تولیدکننده پیشرو حسگرهای اتوماسیون صنعتی.
  • مدل: DT50-P1124 (شماره قطعه: 1047616).
  • سری / خانواده: Dx50 DT50 Heated.
  • اصل اندازه‌گیری: فناوری اپتیکی زمان پرواز با وضوح بالا HDDM™.
  • بازه اندازه‌گیری: 200 mm تا 10,000 mm در بازتابندگی 90%، 200 mm تا 6,500 mm در بازتابندگی 18%، 200 mm تا 4,000 mm در بازتابندگی 6%.
  • منبع نور: دیود لیزری قرمز مرئی با طول موج 658 nm، ایمن برای چشم و از کلاس 1 طبق IEC 60825-1:2014.
  • زمان پاسخ: 20 ms در حالت سریع، 30 ms در حالت آهسته با میانگین‌گیری.
  • تکرارپذیری: ≥ 2.5 mm. دقت اندازه‌گیری: معمولاً ± 10 mm.
  • خروجی‌ها: 1x خروجی دیجیتال PNP (≤ 100 mA)، 1x خروجی ولتاژ آنالوگ (0–10 V، ≥ 5 kΩ، 16-bit)، ورودی چندمنظوره.
  • ولتاژ تغذیه: DC 24 V (18–30 V)، محافظت‌شده در برابر قطبیت معکوس. گرم‌کن داخلی به VS > 15 V نیاز دارد.
  • مصرف برق: ≤ 28 W با گرم‌کن فعال و بدون بار خارجی.
  • اتصال الکتریکی: کانکتور نری M12، دارای 8 پین.
  • دمای محیط: -40 °C تا +65 °C با گرم‌کن یکپارچه؛ تا +80 °C با 2 صفحه خنک‌کننده؛ تا +140 °C با صفحه‌های خنک‌کننده و فیلتر محافظ.
  • دمای نگهداری: -40 °C تا +75 °C.
  • درجه حفاظت محفظه: IP65 طبق EN 60529.
  • ابعاد (W x H x D): 36.1 mm x 62.7 mm x 57.7 mm. وزن: حدود 200 g.
  • محفظه: دایکست روی (ZNAL4CU1) با پنجره نوری از شیشه اکریلیک (PMMA).

ویژگی‌های کلیدی و قابلیت‌های مهم

  • اندازه‌گیری مستقیم فاصله به‌روش بازتاب پخشی تا 10 m روی سطوح طبیعی، بدون نیاز به بازتابنده.
  • محفظه فلزی مقاوم از جنس دایکست روی، مناسب اتوماسیون صنعتی سنگین.
  • اندازه‌گیری فاصله با وضوح بالا، به‌کمک نمایشگر LC و دکمه‌های منوی کاربرپسند.
  • فناوری زمان پرواز HDDM™ تکرارپذیری بالا و پایداری در برابر نور محیط را فراهم می‌کند.
  • هیتر داخلی یکپارچه‌شده در کارخانه، از عملکرد در انبار سرد و فریزر عمیق تا دمای -40 °C پشتیبانی می‌کند.
  • لیزر ایمن برای چشم از کلاس 1، کارکرد ایمن را در محل‌های کاری در دسترس تضمین می‌کند.

راهنمای نصب

  • DT50-P1124 را با استفاده از سوراخ‌های نصب روی محفظه دایکست روی یک پایه محکم نصب کنید.
  • برای دستیابی به بهترین دقت اندازه‌گیری، حسگر را عمود بر سطح هدف قرار دهید.
  • کانکتور 8-pin M12 را به منبع تغذیه DC 24 V با محافظت در برابر قطبیت معکوس وصل کنید.
  • اگر در محیط سرد به المنت گرمایشی داخلی نیاز دارید، ولتاژ VS > 15 V را تأمین کنید.
  • با نمایشگر LCD و دکمه‌های منو، زمان پاسخ، میانگین‌گیری و حالت خروجی را تنظیم کنید.
  • برای دمای محیط تا +80 °C، ۲ صفحه خنک‌کننده اضافه کنید؛ یا برای +140 °C، یک فیلتر محافظ اضافه کنید.
  • آب‌بندی IP65 را بررسی کنید و برای جلوگیری از نفوذ رطوبت، کانکتور را محکم کنید.

محتویات بسته

  • ۱ عدد حسگر فاصله SICK DT50-P1124.
  • ۱ عدد راهنمای شروع سریع.
  • بسته‌بندی محافظ برای حمل‌ونقل ایمن.
  • ارسال با FedEx، UPS یا DHL، متناسب با موقعیت مکانی شما.

پرسش‌های متداول

  • پرسش: محدوده اندازه‌گیری DT50-P1124 چقدر است؟
    پاسخ: این حسگر روی اهداف با بازتابندگی 90%، فاصله 200 mm تا 10,000 mm را اندازه‌گیری می‌کند. برد آن برای اهداف با بازتابندگی 18% به 6,500 mm و برای اهداف با بازتابندگی 6% به 4,000 mm می‌رسد.
  • پرسش: آیا حسگر در انبارهای انجماد عمیق کار می‌کند؟
    پاسخ: بله. گرم‌کن یکپارچه از کارکرد تا دمای -40 °C پشتیبانی می‌کند. برای استفاده از گرم‌کن، ولتاژ VS > 15 V لازم است.
  • پرسش: DT50-P1124 چه خروجی‌هایی دارد؟
    پاسخ: این حسگر یک خروجی دیجیتال PNP (≤ 100 mA) و یک خروجی ولتاژ آنالوگ 0–10 V با وضوح 16-bit دارد.
  • پرسش: دقت و تکرارپذیری اندازه‌گیری چقدر است؟
    پاسخ: دقت معمول ± 10 mm و تکرارپذیری ≥ 2.5 mm است.
  • پرسش: سرعت پاسخ‌گویی حسگر چقدر است؟
    پاسخ: زمان پاسخ در حالت سریع 20 ms و در حالت آهسته با میانگین‌گیری 30 ms است.
  • پرسش: آیا لیزر برای چشم ایمن است؟
    پاسخ: بله. این حسگر مطابق استاندارد IEC 60825-1:2014 دارای لیزر دیودی قرمز مرئی با طول موج 658 nm و ایمنی چشمی کلاس 1 است.
  • پرسش: درجه حفاظت محفظه چقدر است؟
    پاسخ: این حسگر مطابق استاندارد EN 60529 دارای درجه حفاظت IP65 است و برای محیط‌های صنعتی پرگردوغبار و مرطوب مناسب است.
  • پرسش: شرایط موجودی و ارسال چیست؟
    پاسخ: واحدهای اورجینال و کاملاً نو را به‌صورت موجود در انبار عرضه می‌کنیم. سفارش‌ها را ظرف ۵ روز با DHL و دیگر شرکت‌های رایج حمل‌ونقل ارسال می‌کنیم. امکان مرجوعی تا ۳۰ روز را فراهم می‌کنیم.
