رابط ارتباطی | AC 800M | ABB CI868A

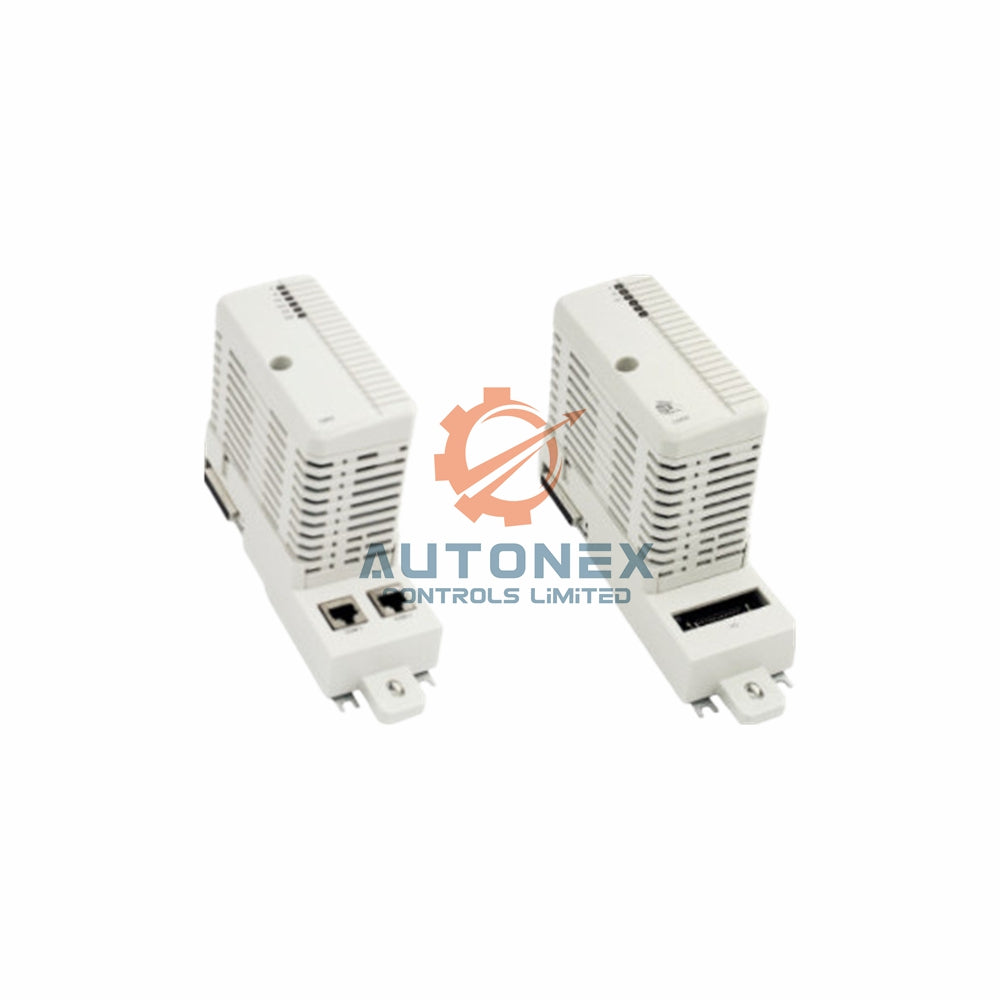

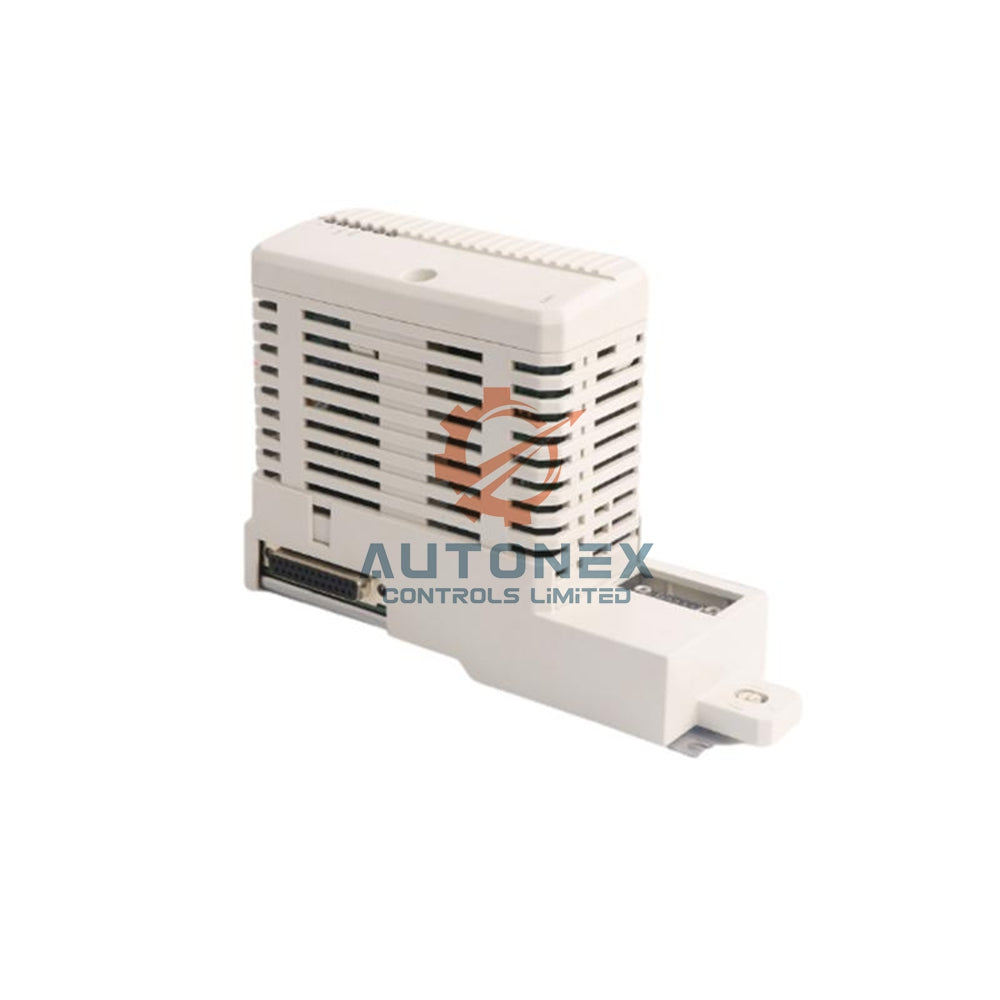

رابط ارتباطی CI868A IEC 61850

ماژول ارتباطی CI868A IEC 61850 از ABB امکان یکپارچه‌سازی بین کنترلرهای AC 800M و سیستم‌های اتوماسیون پست‌های برق را فراهم می‌کند. این رابط پیشرفته از نسخه 2 استاندارد IEC 61850 برای پست‌های برق پشتیبانی می‌کند. این ماژول پل ارتباطی بین اتوماسیون فرآیند و کنترل الکتریکی در یک پلتفرم کنترلر واحد است.

ویژگی‌های پروتکل و ارتباطات

• پیاده‌سازی استاندارد IEC 61850 نسخه 2 برای اتوماسیون پست برق
• پشتیبانی از هر دو پروتکل کلاینت MMS و ناشر/مشترک GOOSE
• امکان ترکیب سیستم‌های اتوماسیون فرآیند و کنترل الکتریکی را فراهم می‌کند

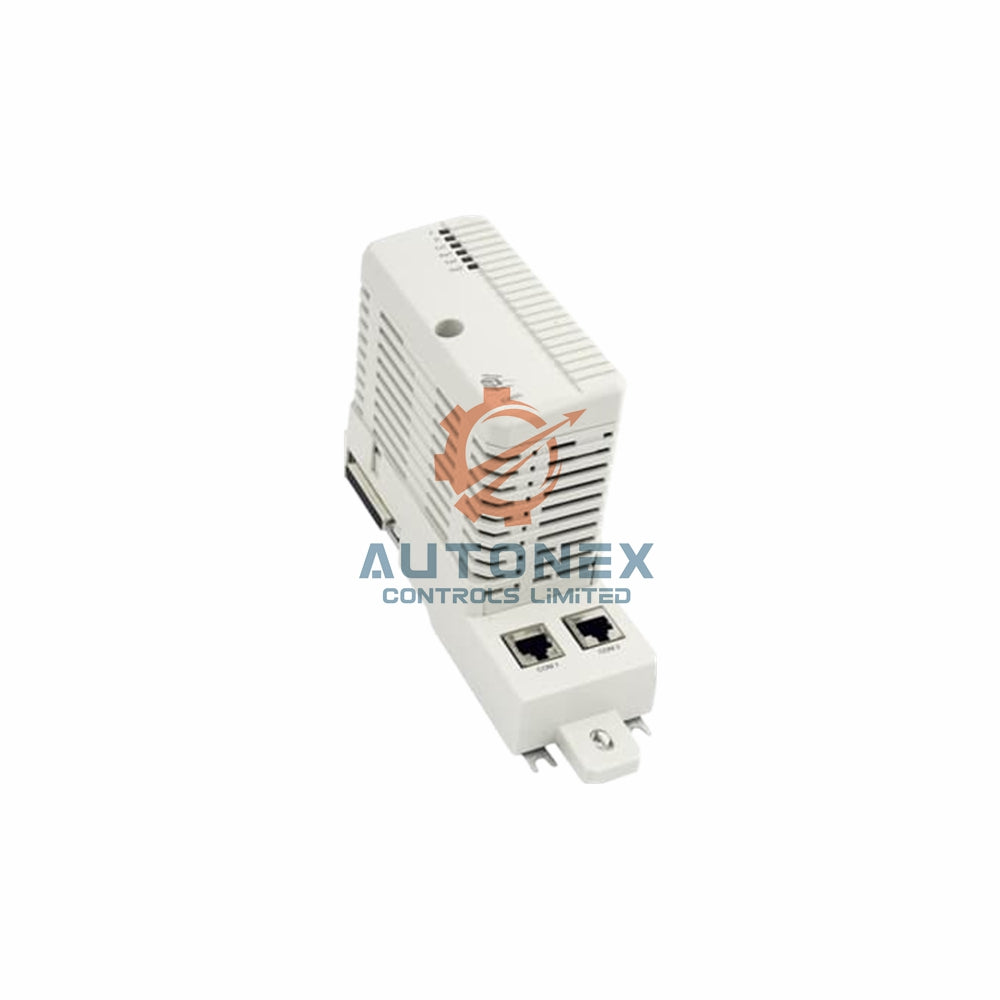

• ارائه دو کانکتور اترنت RJ45 روی صفحه پایه TP868
• عملکرد با سرعت‌های 10/100 مگابیت بر ثانیه برای ادغام شبکه انعطاف‌پذیر

مشخصات فنی

• سازنده: ABB
• شماره مدل: CI868A (مقاله 3BSE092691R1)
• پروتکل ارتباطی: IEC 61850 نسخه 2
• پشتیبانی پروتکل: MMS (کلاینت)، GOOSE (ناشر و مشترک)
• سرعت انتقال: اترنت 10/100 مگابیت بر ثانیه
• ظرفیت دستگاه: پشتیبانی از 120 دستگاه IED برای GOOSE و 40 دستگاه IED برای MMS
• حداکثر واحدهای باس CEX: 12 ماژول برای هر کنترلر AC 800M
• کانکتور شبکه: پورت‌های اترنت RJ-45 ماده (8 پین)
• مصرف برق: معمولاً 160 میلی‌آمپر در 24 ولت
• توان تلف شده: حداکثر 3.8 وات

نیازمندی‌ها و سازگاری سیستم

• نیازمند نسخه 6.0.3.3، 6.1.1 یا بالاتر سیستم 800xA است
• سازگار با سیستم‌های HI Controller برای کاربردهای صنعتی
• صفحه پایه TP868 شامل قفل کد برای نصب صحیح ماژول است
• شامل منطق CEX-Bus، واحد ارتباطی و مبدل DC/DC است
• تغذیه شده توسط منبع +24 ولت از طریق اتصال CEX-Bus
• نیازمند اتصال سوئیچ اترنت به شبکه اصلی است

ویژگی‌های عملکرد و قابلیت اطمینان

• پشتیبانی از قابلیت تعویض داغ برای نگهداری بدون توقف
• امکان استفاده همزمان از هر دو پروتکل MMS و GOOSE را فراهم می‌کند
• قفل کد صفحه پایه از نصب نوع ماژول نادرست جلوگیری می‌کند
• طراحی شده برای عملکرد قابل اعتماد در محیط‌های ایستگاه فرعی صنعتی
• امکان یکپارچه‌سازی بی‌وقفه بین سیستم‌های فرآیند و الکتریکی را فراهم می‌کند

مشخصات محیطی

• دمای عملکرد: +5 تا +55 درجه سانتی‌گراد (+41 تا +131 درجه فارنهایت)
• دمای نگهداری: -40 تا +70 درجه سانتی‌گراد (-40 تا +158 درجه فارنهایت)
• رطوبت نسبی: 5 تا 95٪ بدون تراکم
• حداکثر ارتفاع: 2000 متر طبق IEC/EN 61131-2
• درجه آلودگی: درجه 2 بر اساس استانداردهای IEC/EN 61131-2
• رتبه حفاظتی: IP20 طبق EN60529، IEC 529
• محافظت در برابر خوردگی: تطابق G3 با ISA 71.04

گواهی‌ها و تطابق

• دارای علامت CE برای تطابق با بازار اروپا
• UL 61010-1 و UL 61010-2-201 برای ایمنی الکتریکی
• گواهی مکان‌های خطرناک: UL 60079-15، cULus کلاس 1، منطقه 2
• AEx nA IIC T4, ExnA IIC T4Gc X برای جوهای انفجاری
• گواهی‌های دریایی: DNV-GL (با ABS، BV، LR در انتظار)
• مطابقت با RoHS: DIRECTIVE/2011/65/EU (EN 50581:2012)
• مطابقت با WEEE: DIRECTIVE/2012/19/EU

ابعاد فیزیکی

• عرض: 59 میلی‌متر (2.3 اینچ)
• ارتفاع: 185 میلی‌متر (7.3 اینچ)
• عمق: 127.5 میلی‌متر (5.0 اینچ)
• وزن: 700 گرم (1.5 پوند) شامل واحد پایه

نصب و پیکربندی

• کابل‌های اترنت را از طریق سوئیچ به شبکه اصلی ایستگاه فرعی متصل کنید
• تأمین برق +24V مناسب از طریق اتصال CEX-Bus را تضمین کنید
• قبل از نصب، سازگاری نسخه سیستم 800xA را بررسی کنید
• پارامترهای IEC 61850 را برای ارتباط MMS و GOOSE پیکربندی کنید
• برای نصب ایمن از صفحه پایه TP868 با ویژگی قفل کد استفاده کنید
• ظرفیت IED را بر اساس نیازها و محدودیت‌های پروژه برنامه‌ریزی کنید

سؤالات متداول

• هدف اصلی CI868A چیست؟ این دستگاه کنترلرهای AC 800M را به تجهیزات ایستگاه فرعی IEC 61850 متصل می‌کند.
• یک CI868A چند IED را پشتیبانی می‌کند؟ این دستگاه از 120 IED برای GOOSE و 40 IED برای پروتکل‌های MMS پشتیبانی می‌کند.
• CI868A از چه پروتکل‌هایی پشتیبانی می‌کند؟ این دستگاه از پروتکل‌های مشتری MMS و ناشر/مشترک GOOSE پشتیبانی می‌کند.
• آیا افزونگی ماژول پشتیبانی می‌شود؟ خیر، CI868A ویژگی افزونگی ماژول را پشتیبانی نمی‌کند.
• چه نرم‌افزار سیستمی مورد نیاز است؟ این دستگاه به نسخه 6.0.3.3، 6.1.1 یا بالاتر سیستم 800xA نیاز دارد.
