رابط ارتباطی CI867A | AC 800M | ABB

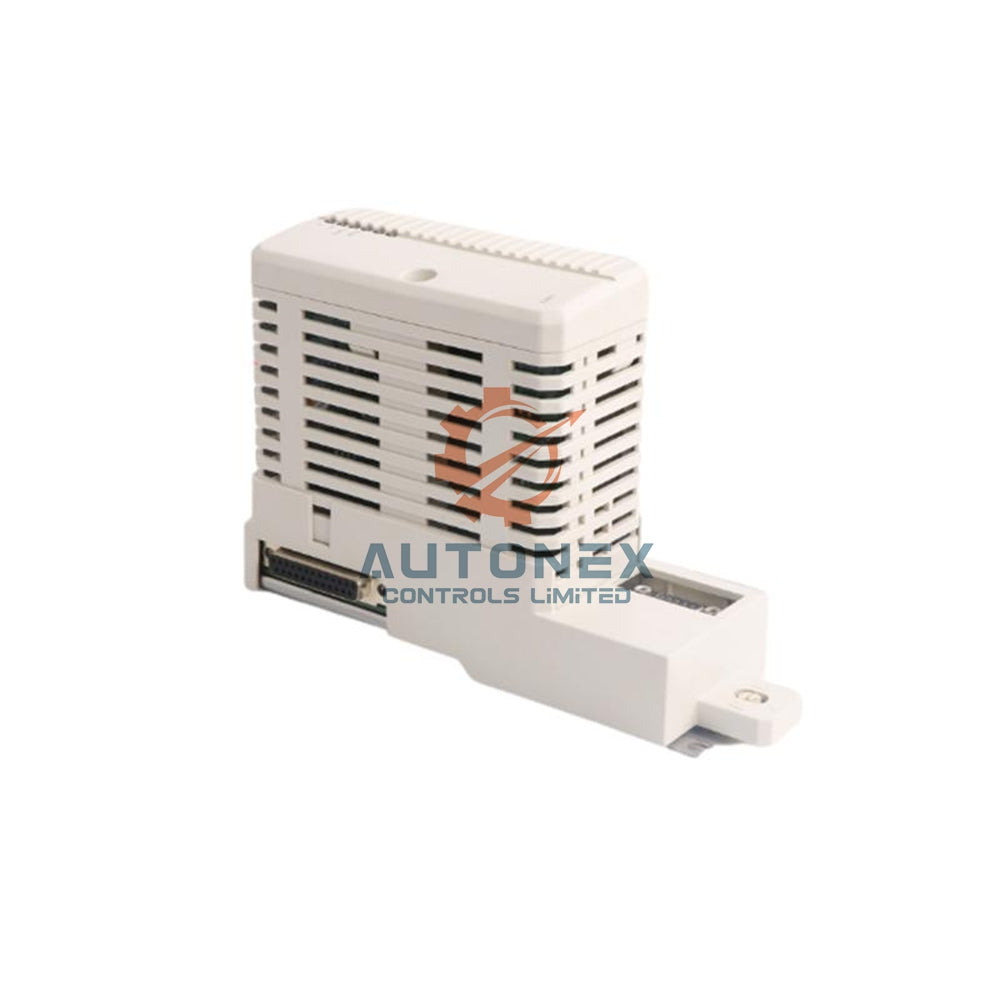

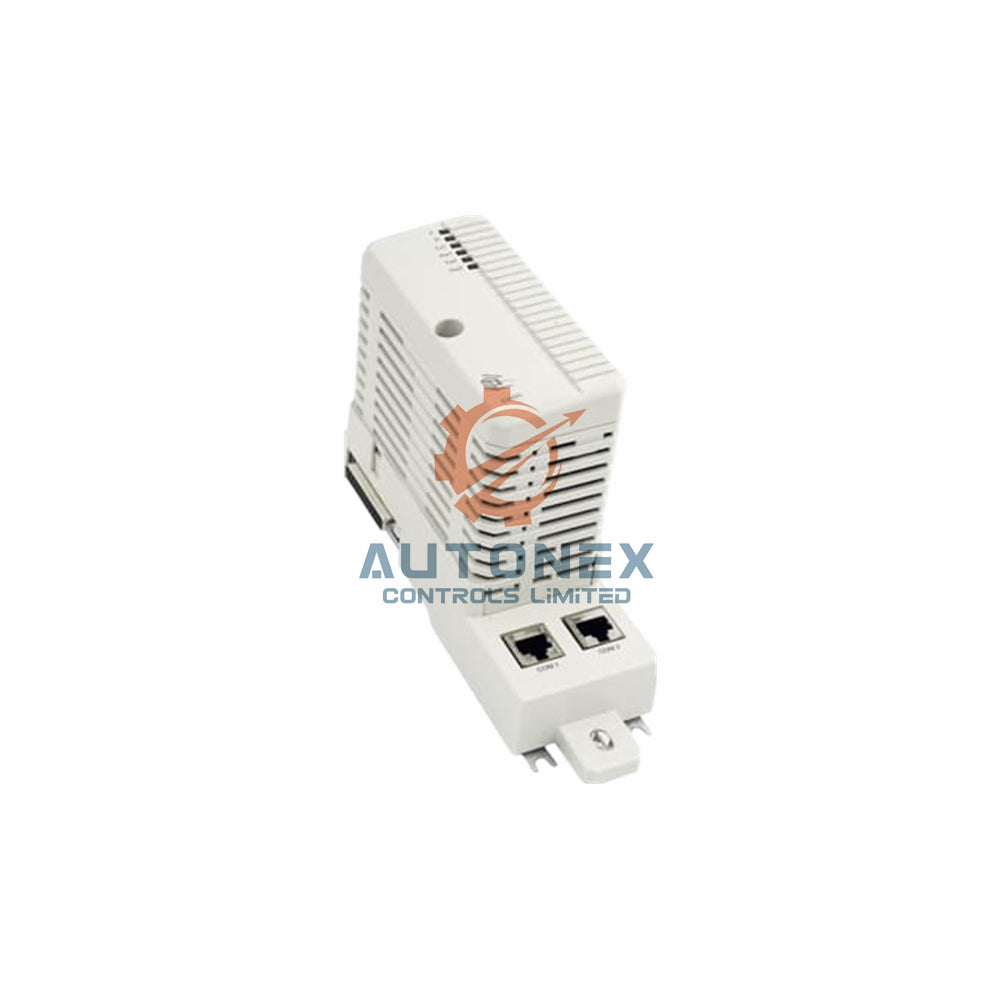

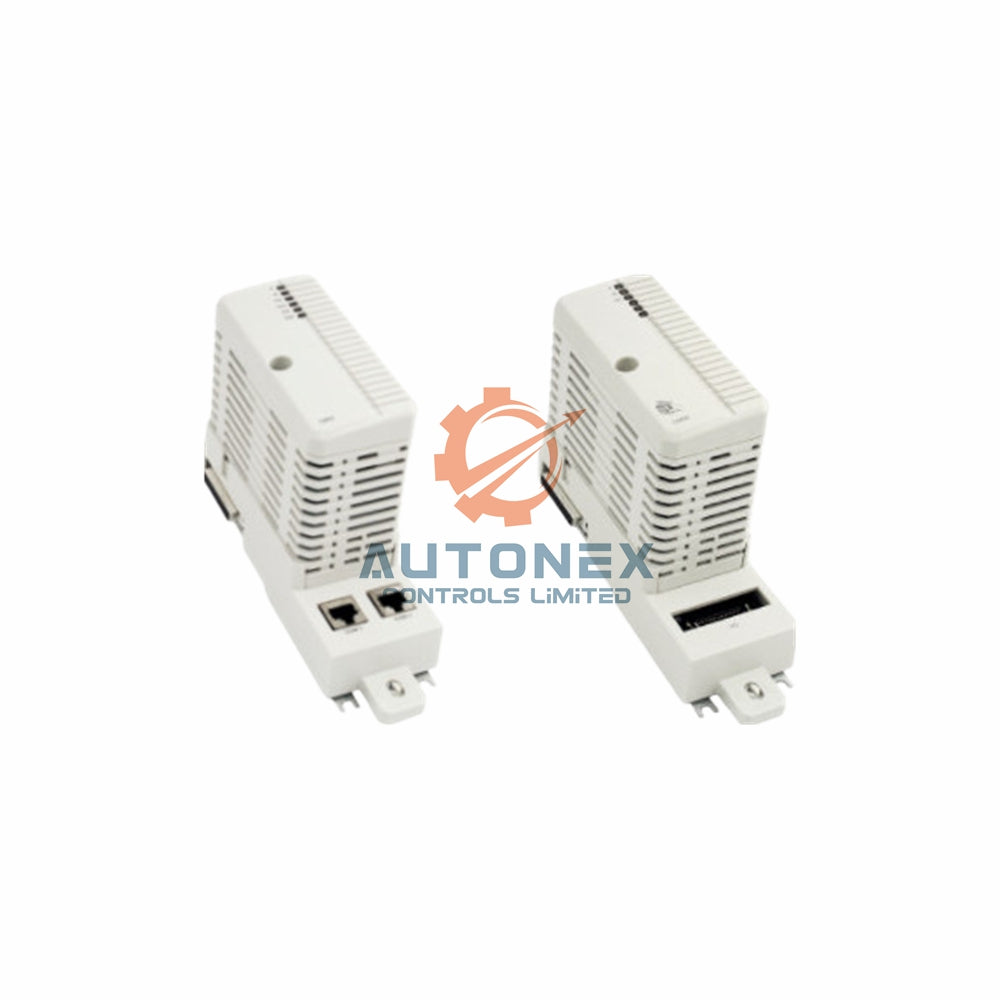

رابط ارتباطی MODBUS TCP CI867A

ماژول MODBUS TCP CI867A از ABB اتصال بی‌وقفه بین کنترلرهای AC 800M و شبکه‌های اترنت صنعتی را ممکن می‌سازد. این رابط ارتباطی از پروتکل استاندارد صنعتی باز MODBUS TCP برای تبادل داده قابل اعتماد استفاده می‌کند. این ترکیبی از MODBUS RTU با اترنت استاندارد و شبکه‌بندی TCP برای سازگاری جهانی است.

ویژگی‌های پروتکل و ارتباطات

• پروتکل MODBUS TCP را برای ارتباطات اترنت صنعتی پیاده‌سازی می‌کند
• به عنوان پروتکل لایه کاربرد در سطح 7 مدل OSI عمل می‌کند
• از هر دو عملکرد استاد و برده برای یکپارچه‌سازی انعطاف‌پذیر سیستم پشتیبانی می‌کند
• عملکرد کانال اترنت تک با سرعت 100 مگابیت بر ثانیه فول دوپلکس را ارائه می‌دهد
• امکان اتصال بین کنترلرهای AC 800M و دستگاه‌های اترنت خارجی را فراهم می‌کند

مشخصات فنی

• سازنده: ABB
• شماره مدل: CI867A (مقاله 3BSE092689R1)
• پروتکل ارتباطی: MODBUS TCP
• حالت عملکرد: قابلیت استاد/برده
• پیکربندی کانال: کانال اترنت تک (100 مگابیت بر ثانیه)
• ظرفیت اتصال: پشتیبانی از حداکثر 70 واحد برده و 8 واحد استاد
• حداکثر واحدهای باس CEX: 12 ماژول در هر سیستم باس
• کانکتور شبکه: پورت اترنت استاندارد RJ-45 ماده (8 پین)

نیازمندی‌های سیستم و سازگاری

• نیازمند نسخه سیستم 800xA 6.0.3.3، 6.1.1 یا بالاتر
• سازگار با سیستم‌های HI Controller برای اتوماسیون صنعتی
• پیکربندی تک پورت اترنت (در مقایسه با دو پورت در CI867 قبلی)
• شامل منطق CEX-Bus، واحد ارتباطی و مبدل DC/DC
• تغذیه شده توسط منبع +24 ولت از طریق اتصال CEX-Bus

ویژگی‌های عملکرد و قابلیت اطمینان

• پشتیبانی از افزونه ماژول برای برنامه‌های با دسترسی بالا
• امکان تعویض داغ برای نگهداری بدون خاموشی سیستم
• عملکرد قابل اعتماد در محیط‌های صنعتی
• ارائه ادغام آسان با شبکه‌های اترنت موجود از طریق سوئیچ‌ها
• تضمین تبادل داده قوی از طریق خدمات استاندارد MODBUS TCP

مشخصات محیطی

• دمای عملیاتی: +۵ تا +۵۵ درجه سانتی‌گراد (+۴۱ تا +۱۳۱ درجه فارنهایت)
• دمای ذخیره‌سازی: -۴۰ تا +۷۰ درجه سانتی‌گراد (-۴۰ تا +۱۵۸ درجه فارنهایت)
• رطوبت نسبی: ۵ تا ۹۵٪ بدون تراکم
• حداکثر ارتفاع: ۲۰۰۰ متر طبق IEC/EN 61131-2
• درجه آلودگی: درجه 2 بر اساس استانداردهای IEC/EN 61131-2
• رتبه حفاظت: IP20 مطابق با EN60529، IEC 529
• محافظت در برابر خوردگی: تطابق با G3 طبق ISA 71.04

گواهینامه‌ها و تطابق‌ها

• دارای علامت CE برای تطابق با بازار اروپا
• استانداردهای UL 61010-1 و UL 61010-2-201 برای ایمنی الکتریکی
• گواهی مکان‌های خطرناک: UL 60079-15, cULus Class 1, Zone 2
• AEx nA IIC T4, ExnA IIC T4Gc X برای جوهای انفجاری
• گواهی‌های دریایی: DNV-GL (با ABS، BV، LR در انتظار)
• مطابقت با RoHS: DIRECTIVE/2011/65/EU (EN 50581:2012)
• مطابقت با WEEE: DIRECTIVE/2012/19/EU

ابعاد فیزیکی

• عرض: ۵۹ میلی‌متر (۲.۳ اینچ)
• ارتفاع: ۱۸۵ میلی‌متر (۷.۳ اینچ)
• عمق: ۱۲۷.۵ میلی‌متر (۵.۰ اینچ)
• وزن: ۷۰۰ گرم (۱.۵ پوند) شامل واحد پایه

نصب و پیکربندی

• کابل اترنت را از طریق سوئیچ استاندارد اترنت به شبکه اصلی متصل کنید
• تأمین برق مناسب +24V از طریق اتصال CEX-Bus را تضمین کنید
• سازگاری نسخه سیستم 800xA را قبل از نصب بررسی کنید
• پارامترهای MODBUS TCP را برای عملکرد استاد یا برده پیکربندی کنید
• راه‌اندازی افزونگی را در صورت نیاز برای برنامه‌های حیاتی پیاده‌سازی کنید

سؤالات متداول

• وظیفه اصلی CI867A چیست؟ این دستگاه کنترلرهای AC 800M را با استفاده از پروتکل MODBUS TCP به شبکه‌های اترنت متصل می‌کند.
• آیا CI867A می‌تواند هم به عنوان استاد و هم برده عمل کند؟ بله، همزمان از عملکرد استاد و برده پشتیبانی می‌کند.
• حداکثر تعداد واحدهای برده پشتیبانی شده چقدر است؟ هر CI867A می‌تواند با حداکثر ۷۰ دستگاه برده ارتباط برقرار کند.
• آیا از تعویض داغ پشتیبانی می‌کند؟ بله، ماژول قابلیت تعویض داغ برای نگهداری را پشتیبانی می‌کند.
• چه نرم‌افزار سیستمی مورد نیاز است؟ این نیازمند نسخه ۶.۰.۳.۳، ۶.۱.۱ یا بالاتر سیستم 800xA است.
