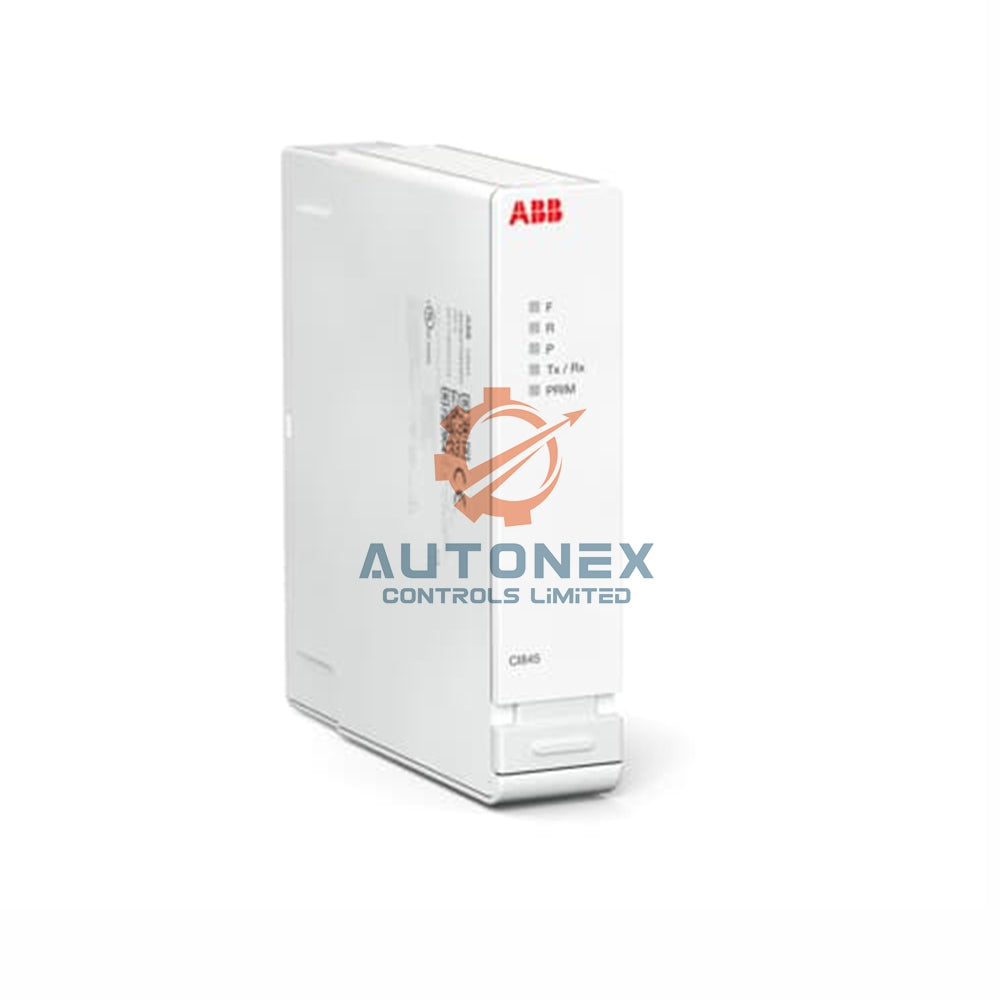

رابط ارتباطی فیلدباس اترنت CI845

CI845 از ABB به‌عنوان پل ارتباطی بین کنترلرهای AC 800M و سیستم‌های Select I/O یا S800 I/O عمل می‌کند. این رابط ارتباطی فیلدباس اترنت، راه‌حل‌های I/O انعطاف‌پذیر و دقیق را برای پلتفرم System 800xA فراهم می‌کند. این دستگاه از پیکربندی‌های استاندارد و افزونه برای اتوماسیون صنعتی قابل اعتماد پشتیبانی می‌کند.

ویژگی‌های یکپارچه‌سازی سیستم

• اتصال Select I/O و S800 I/O به کنترلرهای AC 800M از طریق اترنت
• فعال‌سازی I/O تک‌کاناله با تنظیم سیگنال جداگانه
• پشتیبانی از پیکربندی‌های ارتباطی تکی و افزونه
• ارائه راه‌حل‌های انعطاف‌پذیر I/O از طریق فناوری‌های فیلدباس و اترنت
• کمک به جدا کردن وظایف پروژه و کاهش تأثیر تغییرات طراحی

مشخصات فنی

• سازنده: ABB
• شماره مدل: CI845 (مقاله 3BSE075853R1)
• پروتکل ارتباطی: اترنت صنعتی
• نوع ماژول: رابط ارتباطی فیلدباس اترنت (FCI)
• حالت عملکرد: دستگاه Slave در شبکه اترنت
• ظرفیت I/O: پشتیبانی از حداکثر ۱۹۲ کانال I/O Select
• پشتیبانی S800: پشتیبانی از ۱۲ ماژول I/O تکی یا ۱۲ ماژول I/O افزونه S800
• توان تلف‌شده: حداکثر ۵ وات
• ولتاژ ورودی: محدوده عملکرد ۱۹.۲ تا ۳۰ ولت DC

قابلیت‌های پیشرفته

• پشتیبانی از نسخه ۷ HART با قابلیت عبور مستقیم
• ارائه ثبت توالی رویدادها (SOE) برای زمان‌بندی دقیق
• فعال‌سازی مارشالینگ نرم برای مهندسی و سیم‌کشی ساده‌شده
• شامل تشخیص داخلی و نظارت جامع سیستم می‌باشد
• دارای لغزنده قفل مکانیکی برای حذف ایمن ماژول است
• قابلیت تعویض داغ برای نگهداری بدون توقف را ارائه می‌دهد

مدیریت و نظارت بر توان

• با منابع تغذیه 24 ولت تکی یا افزونه کار می‌کند
• شامل رای‌گیری توان داخلی برای عملکرد قابل اعتماد است
• نظارت بر هر دو منبع تغذیه A و B را فراهم می‌کند
• دمای کابینت را از طریق اندازه‌گیری داخلی نظارت می‌کند
• تشخیص جامع منبع تغذیه را ارائه می‌دهد
• عملکرد قابل اعتماد را از طریق چندین لایه نظارت تضمین می‌کند

مشخصات محیطی

• دمای عملیاتی: -40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد (-40 درجه فارنهایت تا 158 درجه فارنهایت)
• دمای ذخیره‌سازی: -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد (-40 درجه فارنهایت تا 185 درجه فارنهایت)
• رطوبت نسبی: ۵ تا ۹۵٪ بدون تراکم
• دامنه ارتفاع: -1000 تا 5000 متر (با محدودیت‌ها)
• درجه آلودگی: درجه 2 مطابق با IEC 60664-1
• رتبه حفاظت: IP20 مطابق با IEC 60529
• جو خورنده: تطابق G3 برای محیط‌های صنعتی

گواهینامه‌ها و ایمنی

• دارای نشان CE و UKCA برای تطابق با بازار
• ایمنی الکتریکی: IEC/EN 61010-1، UL 61010-1، CSA 61010-1
• منطقه خطرناک: ATEX، IECEx، cULus برای کلاس I منطقه 2
• گواهی دریایی: DNV، ABS برای کاربردهای دریایی
• مطابقت EMC: IEC/EN 61000-6-4، IEC/EN 61000-6-2
• مطابقت با RoHS: استانداردهای زیست‌محیطی اتحادیه اروپا، امارات و چین

ابعاد فیزیکی

• عرض: ۳۰ میلی‌متر طراحی جمع‌وجور
• ارتفاع: ۱۳۵ میلی‌متر اندازه ماژول
• عمق: ۱۲۱.۷ میلی‌متر شامل اتصالات
• وزن: ۲۲۵ گرم شامل واحد پایه

نصب و پیکربندی

• در MTUهای رابط ارتباطات میدانی اترنت TU860 یا TU865 نصب کنید
• برای پیکربندی‌های افزونه سیستم از دو ماژول CI845 استفاده کنید
• از طریق اترنت به سیستم‌های Select I/O یا S800 I/O متصل شوید
• پارامترهای HART و تنظیمات توالی رویدادها را پیکربندی کنید
• نظارت بر منبع تغذیه و دمای کابینت را تنظیم کنید
• از کلید مکانیکی برای جهت‌گیری صحیح ماژول استفاده کنید
• نشانگرهای LED را برای وضعیت سیستم و عیب‌یابی نظارت کنید

سؤالات متداول

• کدام سیستم‌های I/O توسط CI845 پشتیبانی می‌شوند؟ هر دو سیستم Select I/O و S800 I/O روی اترنت پشتیبانی می‌شوند.
• چند کانال I/O را می‌تواند مدیریت کند؟ تا ۱۹۲ کانال Select I/O را پشتیبانی می‌کند.
• آیا از افزونگی پشتیبانی می‌کند؟ بله، از هر دو پیکربندی تک و افزونه پشتیبانی می‌کند.
• کدام نسخه HART پشتیبانی می‌شود؟ نسخه ۷ HART با قابلیت عبور پشتیبانی می‌شود.
• آیا می‌توان از آن در مناطق خطرناک استفاده کرد؟ بله، این دستگاه دارای چندین گواهی‌نامه برای مناطق خطرناک است.
• چه منبع تغذیه‌ای مورد نیاز است؟ این دستگاه با ولتاژ ۱۹.۲-۳۰ ولت DC کار می‌کند و از منابع تغذیه تک یا افزونه پشتیبانی می‌کند.
