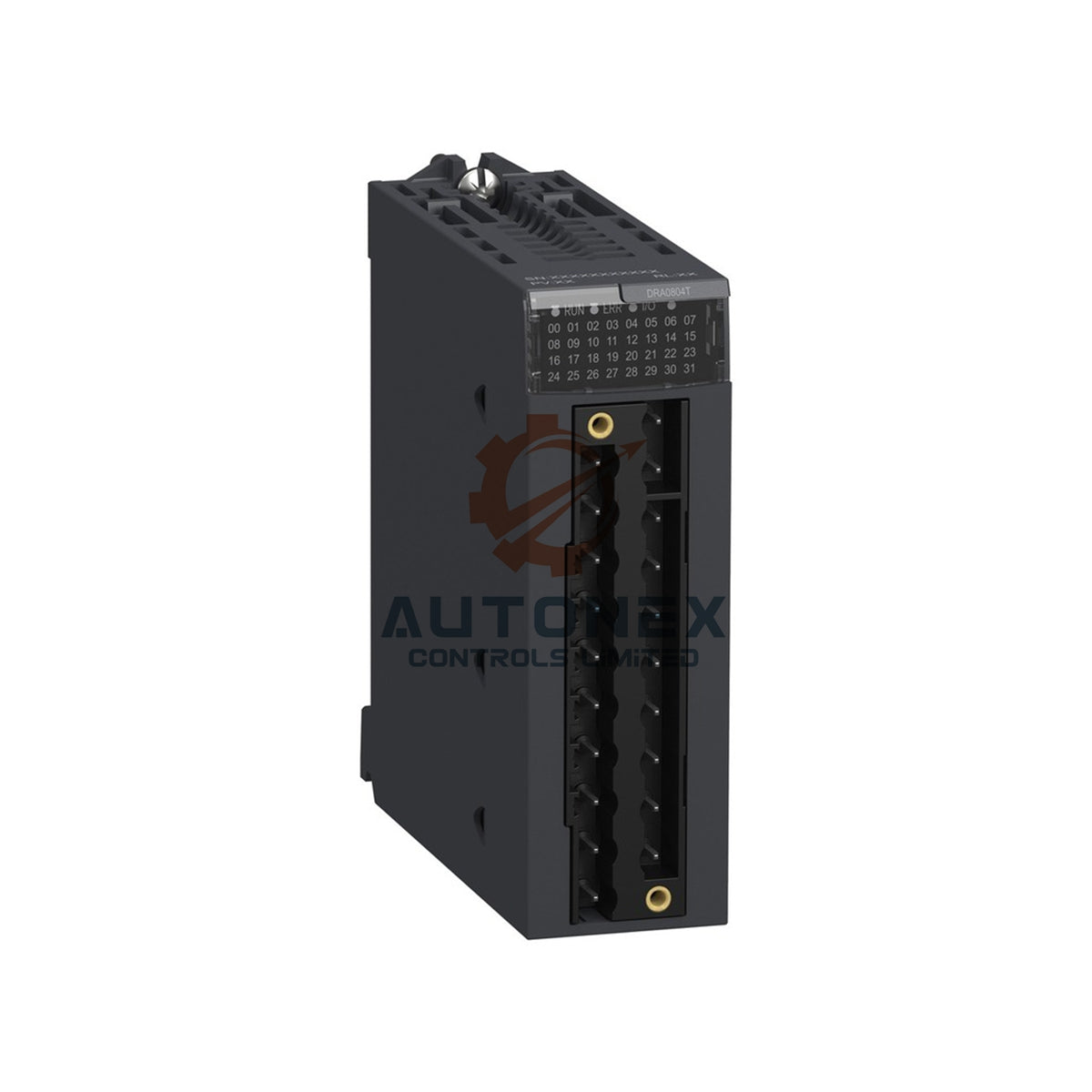

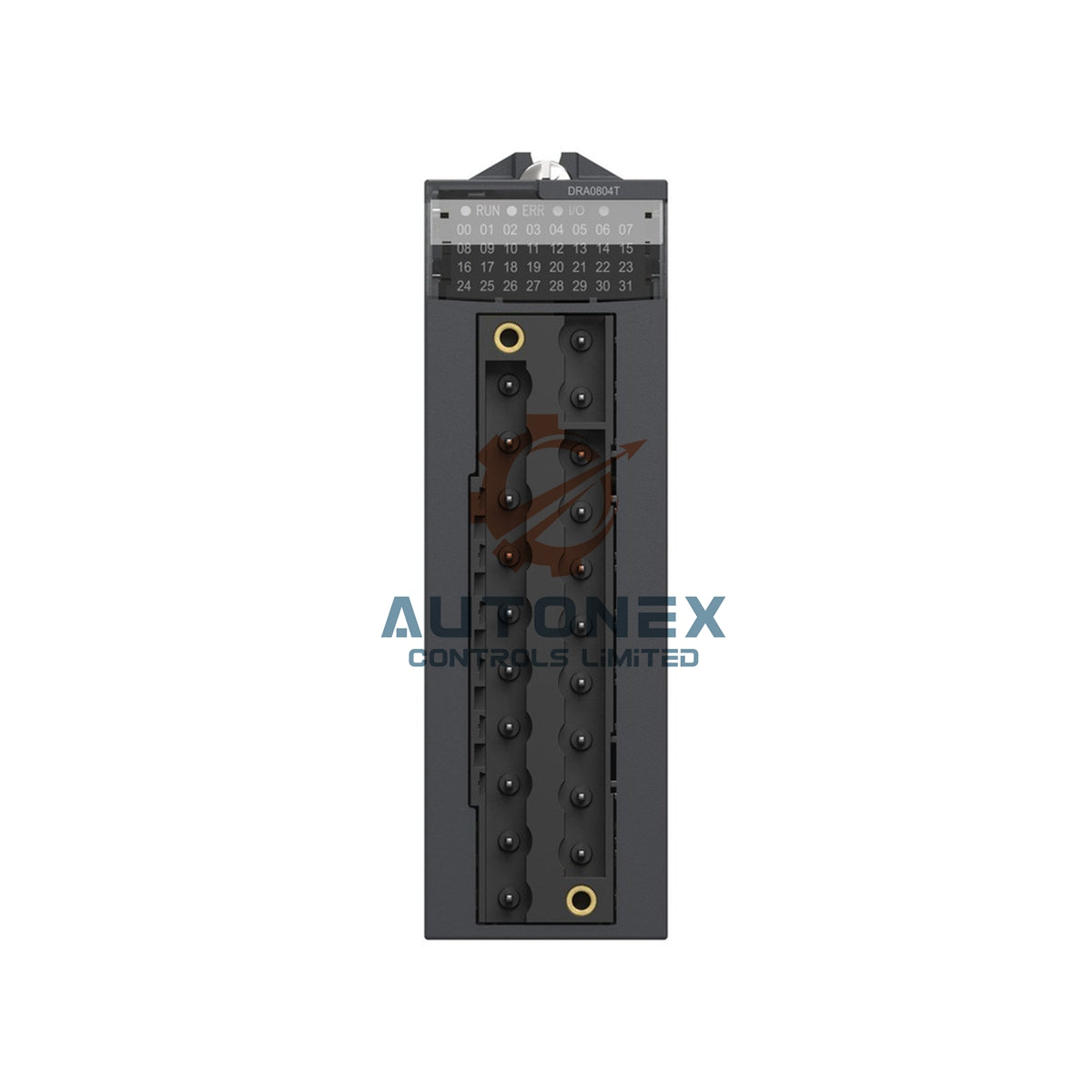

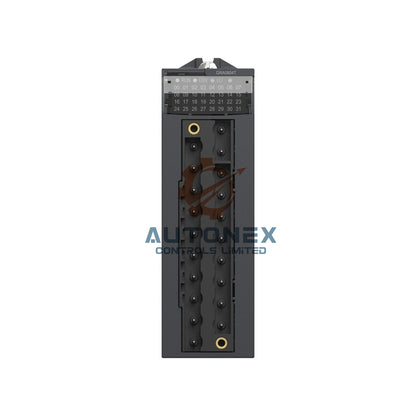

ماژول ورودی دیجیتال ۱۶ ورودی اشنایدر مودیکون X80 مدل BMXDDI1602

ماژول ورودی گسسته BMXDDI1602 Modicon X80 – 16 ورودی، 24 VDC سینک

مشخصات فنی کلیدی

• برند: Schneider Electric
• مدل: BMXDDI1602
• سری: Modicon X80
• دسته‌بندی: ماژول ورودی گسسته
• تعداد ورودی: 16 ورودی گسسته ایزوله
• ولتاژ ورودی: 24 VDC، منطق مثبت (sink)
• جریان ورودی: 3.5 mA در 24 VDC
• امپدانس ورودی: 6800 اهم
• تضمین حالت 1: ≥ 11 V و ≥ 2 mA
• تضمین حالت 0: < 5 V و ≤ 1.5 mA
• زمان پاسخ: معمولاً 4 ms، حداکثر 7 ms
• ایزولاسیون: 1500 V بین کانال‌ها و گذرگاه به مدت 1 دقیقه
• محافظت ورودی: محافظت در برابر قطبیت معکوس
• منبع تغذیه حسگر: 19–30 V
• اتلاف توان: 2.5 W
• قابلیت اطمینان MTBF: 775,000 ساعت

تحمل شرایط محیطی و قابلیت اطمینان

• دمای عملیاتی: 0–60 °C (32–140 °F)
• دمای نگهداری: -40–85 °C (-40–185 °F)
• رطوبت نسبی: 5–95% در 55 °C، بدون میعان
• ارتفاع عملیاتی: 0–2000 m؛ از 2000 تا 5000 m با کاهش توان نامی
• درجه آلودگی: 2
• مقاومت در برابر لرزش: 3 gn
• مقاومت در برابر ضربه: 30 gn
• درجه حفاظت: IP20
• مقاومت در برابر قارچ: کلاس 3B2

راهنمای نصب

• ماژول را روی رک Modicon X80 نصب کنید و با پیچ‌های نگهدارنده استاندارد محکم کنید.
• سیم‌کشی حسگر 24 VDC را با حالت 2 یا 3 سیمه، مطابق با نیاز دستگاه میدانی‌تان، انجام دهید.
• پیش از روشن‌کردن ماژول، مطمئن شوید ولتاژ تغذیه حسگر در محدوده 19–30 V باقی می‌ماند.
• پس از راه‌اندازی، LED مربوط به RUN (سبز) و ERR (قرمز) را بررسی کنید تا از عملکرد عادی مطمئن شوید.
• برای عیب‌یابی سریع و شناسایی خطا هنگام تعمیر و نگهداری، از LED هر کانال استفاده کنید.
• برای دفع توان 2.5 W، اطراف ماژول تهویه کافی فراهم کنید.

محتویات بسته و ارسال

• 1 × ماژول ورودی گسسته BMXDDI1602
• 1 × بسته‌بندی محافظ
• ارسال با FedEx، UPS یا DHL، مطابق با ترجیح شما برای تحویل
• تأیید موجودی و ارسال هنگام پردازش سفارش ارائه می‌شود

پرسش‌های متداول

• س: ولتاژ ورودی و نوع منطق BMXDDI1602 چیست؟
  پ: این ماژول ورودی‌های منطق مثبت 24 VDC (sink) را با 16 کانال ایزوله می‌پذیرد.
• س: این ماژول با چه سرعتی به تغییر ورودی پاسخ می‌دهد؟
  پ: زمان پاسخ‌دهی معمول 4 ms و حداکثر زمان پاسخ‌دهی 7 ms است.
• س: ماژول از چه حالت‌های سیم‌کشی حسگر پشتیبانی می‌کند؟
  پ: از پیکربندی‌های سیم‌کشی حسگر 2 سیمه و 3 سیمه پشتیبانی می‌کند.
• س: محدوده دمای کارکرد چقدر است؟
  پ: ماژول در دمای 0 °C تا 60 °C کار می‌کند و در دمای -40 °C تا 85 °C قابل نگهداری است.
• س: آیا ماژول از قطبیت معکوس محافظت می‌کند؟
  پ: بله، هر ورودی برای سیم‌کشی ایمن‌تر، دارای محافظت در برابر قطبیت معکوس است.
• س: شرایط تحویل و مرجوعی چیست؟
  پ: موجودی آماده داریم، ظرف 5 روز با DHL و شرکت‌های حمل مشابه ارسال می‌کنیم و امکان مرجوعی تا 30 روز را فراهم می‌کنیم. همه محصولات کاملاً نو و اصل هستند.
