شتاب‌سنج بنتلی نوادا 200355-13-00-00 | پایه مغناطیسی

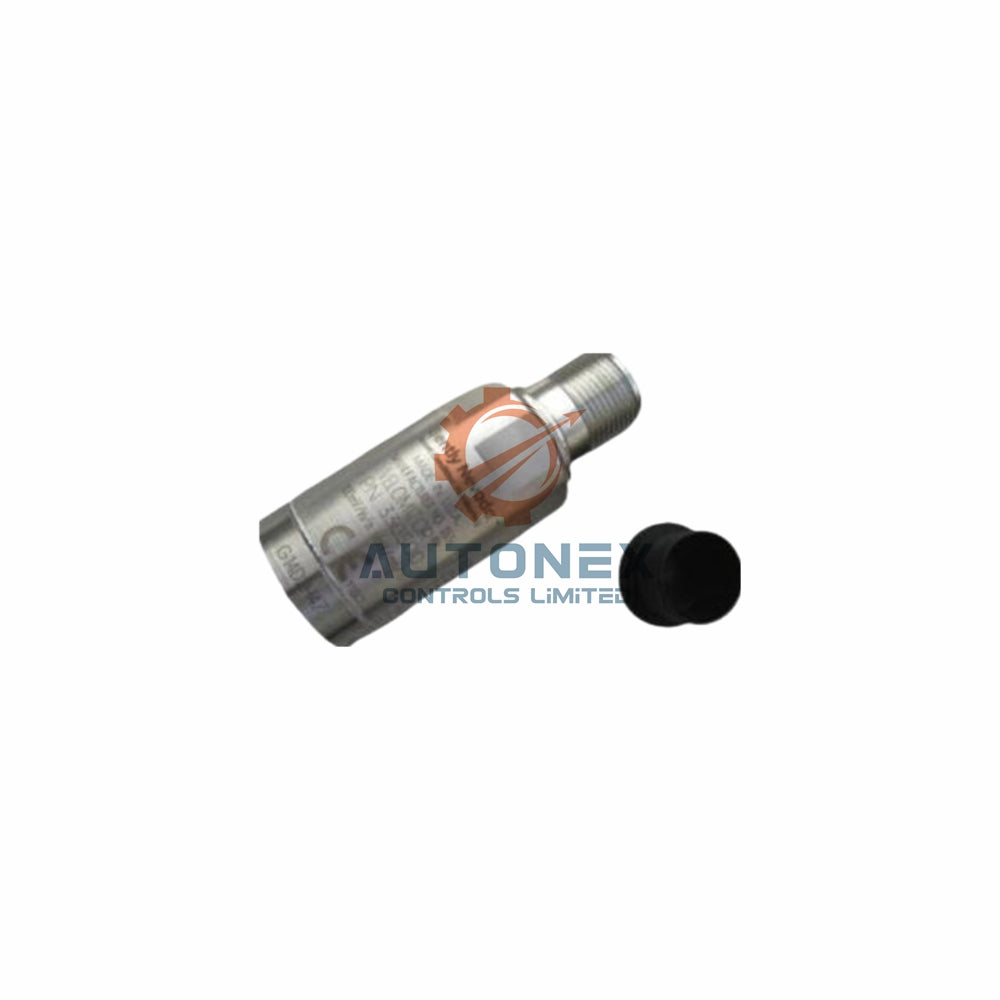

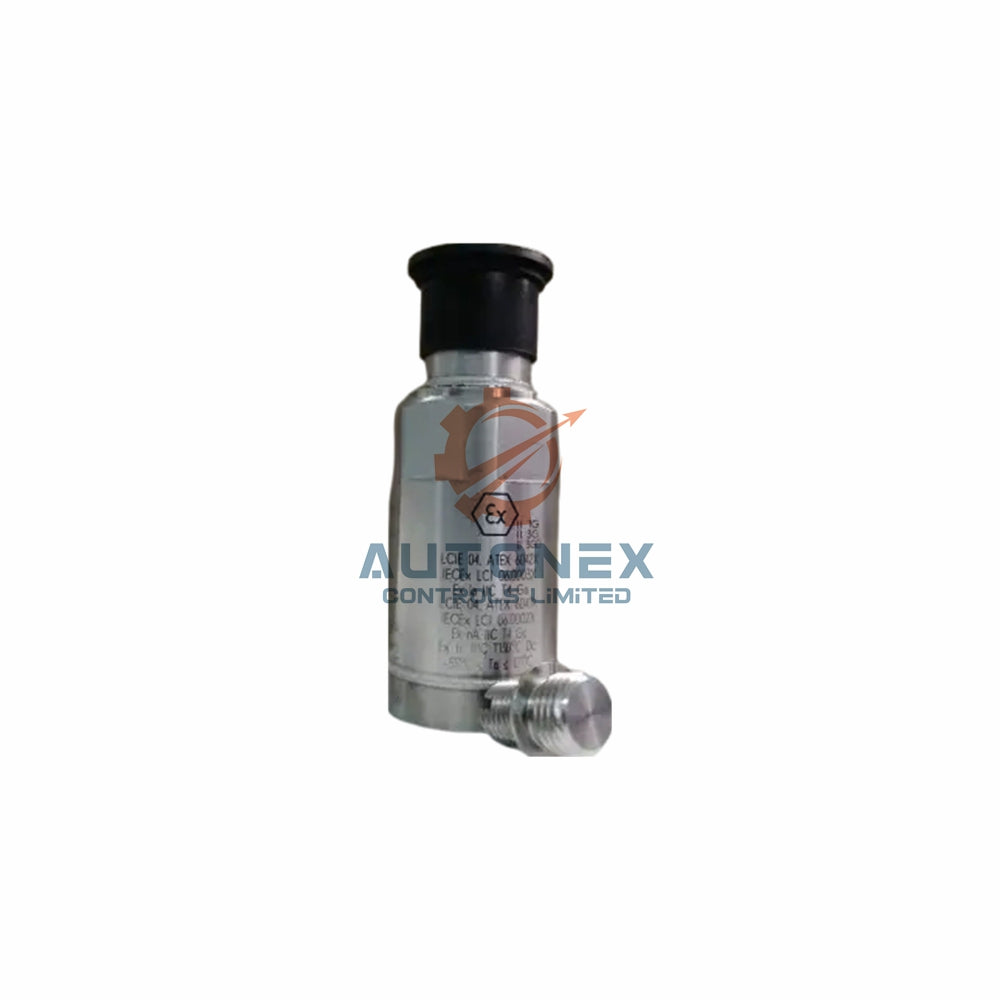

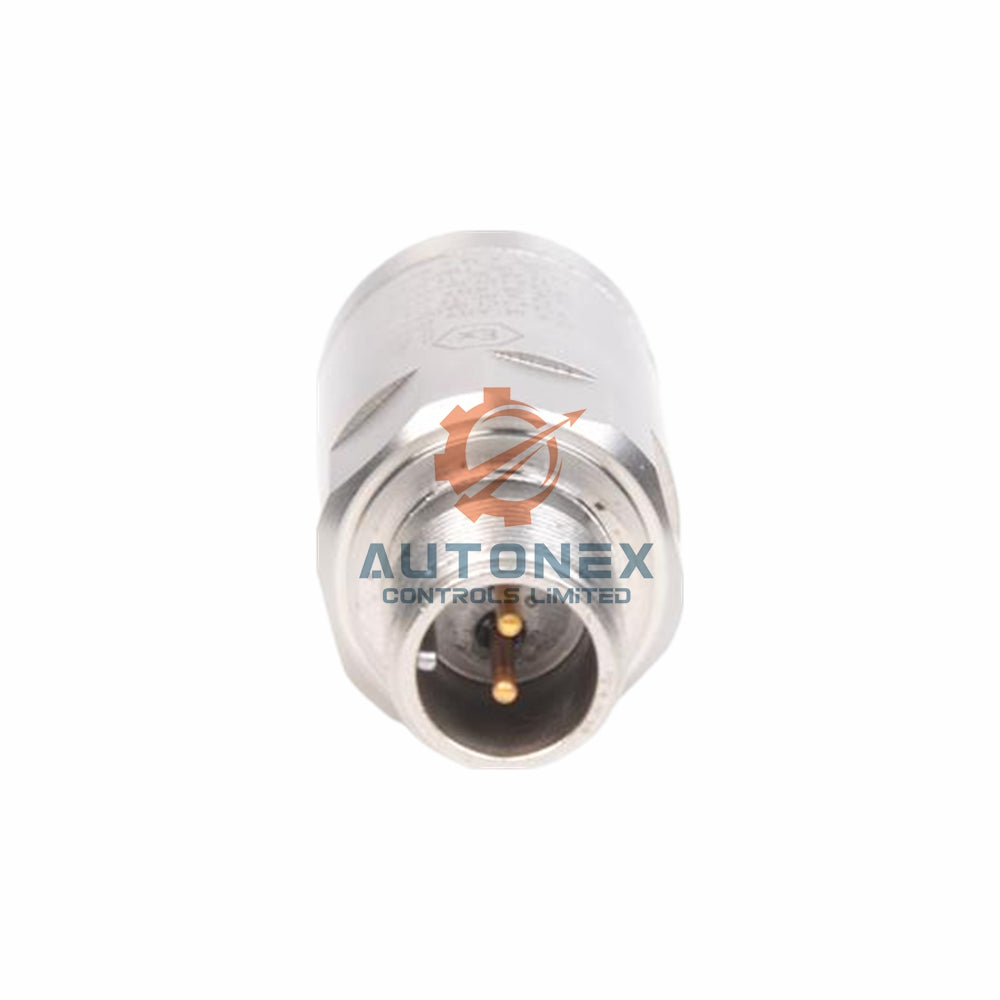

شتاب‌سنج بنتلی نوادا 200355-13-00-00 با پایه مغناطیسی

مشخصات فنی کامل برای 200355-13-00-00

• پیکربندی کامل مدل: بنتلی نوادا 200355-13-00-00 شامل رزوه ماده شماره 28 برای نصب است. شماره "13" نشان‌دهنده پایه مغناطیسی یکپارچه با نیروی نگهدارنده 50 lbf (222 نیوتن) است. کد تاییدیه "00" نشان می‌دهد که هیچ گواهی ایمنی ذاتی ندارد.
• حساسیت و دامنه: این شتاب‌سنج حساسیت 100 میلی‌ولت بر g ±20% (10.2 میلی‌ولت بر متر بر ثانیه مربع ±20%) را ارائه می‌دهد. دامنه دینامیکی اندازه‌گیری ارتعاش آن ±50 g است. این دامنه حساسیت برای اکثر کاربردهای ماشین‌آلات دوار صنعتی مناسب است.
• پاسخ فرکانسی: مدل 200355-13-00-00 در بازه 30 تا 600,000 CPM (0.5 تا 10,000 هرتز) کار می‌کند. این پاسخ فرکانسی گسترده ارتعاشات با سرعت پایین و فرکانس بالا را ثبت می‌کند. کاربران می‌توانند به‌طور مؤثر عیوب اولیه بلبرینگ و شرایط عدم تعادل را تشخیص دهند.
• ابعاد مکانیکی: پایه مغناطیسی قطر 25 میلی‌متر (0.98 اینچ) دارد. ارتفاع کل با پایه متصل به 2.10 اینچ (5.33 سانتی‌متر) می‌رسد. وزن کل مجموعه تنها 0.075 کیلوگرم است که حمل آن آسان است.
• پارامترهای الکتریکی: باید ولتاژ تحریک 18–28 ولت DC با جریان 2–20 میلی‌آمپر تأمین کنید. ولتاژ بایاس خروجی بین 8 تا 12 ولت DC حفظ می‌شود. امپدانس خروجی کمتر از 150 اهم است تا سیگنال خالص بماند.
• ویژگی‌های دوام: کانکتور بیش از 1000 سیکل اتصال و قطع را بدون افت عملکرد تحمل می‌کند. رانش حساسیت سالانه کمتر از 0.5% است. سنسور می‌تواند ضربه‌های اوج 5000 g را تحمل کند.
• تحمل محیطی: دمای کاری از -54 درجه سانتی‌گراد تا +121 درجه سانتی‌گراد است. طراحی آن رطوبت 100% متراکم را تحمل می‌کند. زمان تخلیه ثابت برابر یا بیشتر از 0.3 ثانیه برای نشست سریع است.

راهنمای نصب پایه مغناطیسی

• نیازمندی‌های سطح نصب: پایه مغناطیسی 200355-13-00-00 به سطوح صاف و تمیز آهنی نیاز دارد. زبری سطح بر نیروی نگهدارنده و پاسخ فرکانسی تأثیر می‌گذارد. قبل از نصب سنسور، نقاط اندازه‌گیری را سنگ‌زنی یا سوهان بکشید تا صاف شوند.
• درگیر کردن آهنربا: پایه مغناطیسی 50 lbf (222 نیوتن) را با چرخاندن اهرم روشن/خاموش فعال کنید. اطمینان حاصل کنید که تماس کامل بین آهنربا و سطح دستگاه برقرار است. قبل از اندازه‌گیری، اتصال محکم را آزمایش کنید.
• نکات موقعیت‌یابی: محل‌های اندازه‌گیری را برای تکرارپذیری در جمع‌آوری داده‌های دوره‌ای علامت‌گذاری کنید. مدل 200355-13-00-00 امکان جابجایی سریع بین نقاط از پیش تعیین‌شده را فراهم می‌کند. این انعطاف‌پذیری سرعت بررسی جامع ماشین‌آلات را افزایش می‌دهد.
• ملاحظات فرکانس بالا: یک لایه نازک مایع اتصال‌دهنده روی سطح نصب بمالید. این کار پاسخ فرکانسی تا 10 کیلوهرتز را بهبود می‌بخشد. پایه مغناطیسی سختی کافی برای اکثر کاربردها فراهم می‌کند.

سؤالات متداول درباره 200355-13-00-00

• چه چیزی 200355-13-00-00 را از سایر مدل‌های 200355 متمایز می‌کند؟
  مدل 200355-13-00-00 دارای پایه مغناطیسی یکپارچه با نیروی نگهدارنده 50 lbf است. سایر پیکربندی‌ها از نصب با پیچ یا روش‌های اتصال متفاوت استفاده می‌کنند. این مدل برای اندازه‌گیری‌های موقتی و جمع‌آوری داده‌های دوره‌ای مناسب است.
• نیروی پایه مغناطیسی این شتاب‌سنج چقدر است؟
  پایه مغناطیسی نیروی نگهدارنده 50 lbf (222 نیوتن) روی سطوح فولادی تمیز فراهم می‌کند. این نیرو مدل 200355-13-00-00 را در اندازه‌گیری‌های عمودی یا بالای سر ثابت نگه می‌دارد. همیشه قبل از رها کردن سنسور، اتصال محکم را بررسی کنید.
• آیا می‌توانم پایه مغناطیسی را برای نصب با پیچ جدا کنم؟
  بله، مدل 200355-13-00-00 دارای رزوه ماده شماره 28 برای نصب جایگزین است. می‌توانید پیچ یا آداپتور به این رزوه متصل کنید. این انعطاف‌پذیری کاربردهای بیشتری را ممکن می‌سازد.
• پایه مغناطیسی به چه نگهداری نیاز دارد؟
  سطح آهنربا را تمیز و عاری از ذرات فلزی نگه دارید. مکانیزم اهرم روشن/خاموش را به‌طور دوره‌ای برای عملکرد روان بررسی کنید. مدل 200355-13-00-00 نیاز به روانکاری یا مراقبت ویژه ندارد.
• آیا پایه مغناطیسی بر اندازه‌گیری‌های فرکانس بالا تأثیر می‌گذارد؟
  پایه مغناطیسی مدل 200355-13-00-00 با آماده‌سازی مناسب سطح پاسخ تا 10 کیلوهرتز را حفظ می‌کند. برای بهترین عملکرد فرکانس بالا از مایع اتصال‌دهنده استفاده کنید. نصب با پیچ پاسخ فرکانسی کمی بالاتری برای کاربردهای حساس فراهم می‌کند.
• زمان تحویل معمول برای این پیکربندی چقدر است؟
  ما مدل 200355-13-00-00 را برای ارسال فوری موجود داریم. بیشتر سفارش‌ها ظرف 24 ساعت پردازش می‌شوند. تحویل بین‌المللی از طریق FedEx، UPS یا DHL بین 3 تا 5 روز کاری طول می‌کشد.

دانلود دیتاشیت فنی کامل بنتلی نوادا 200355-13-00-00 از اینجا: شتاب‌سنج‌های 200350 و 200355 PDF
