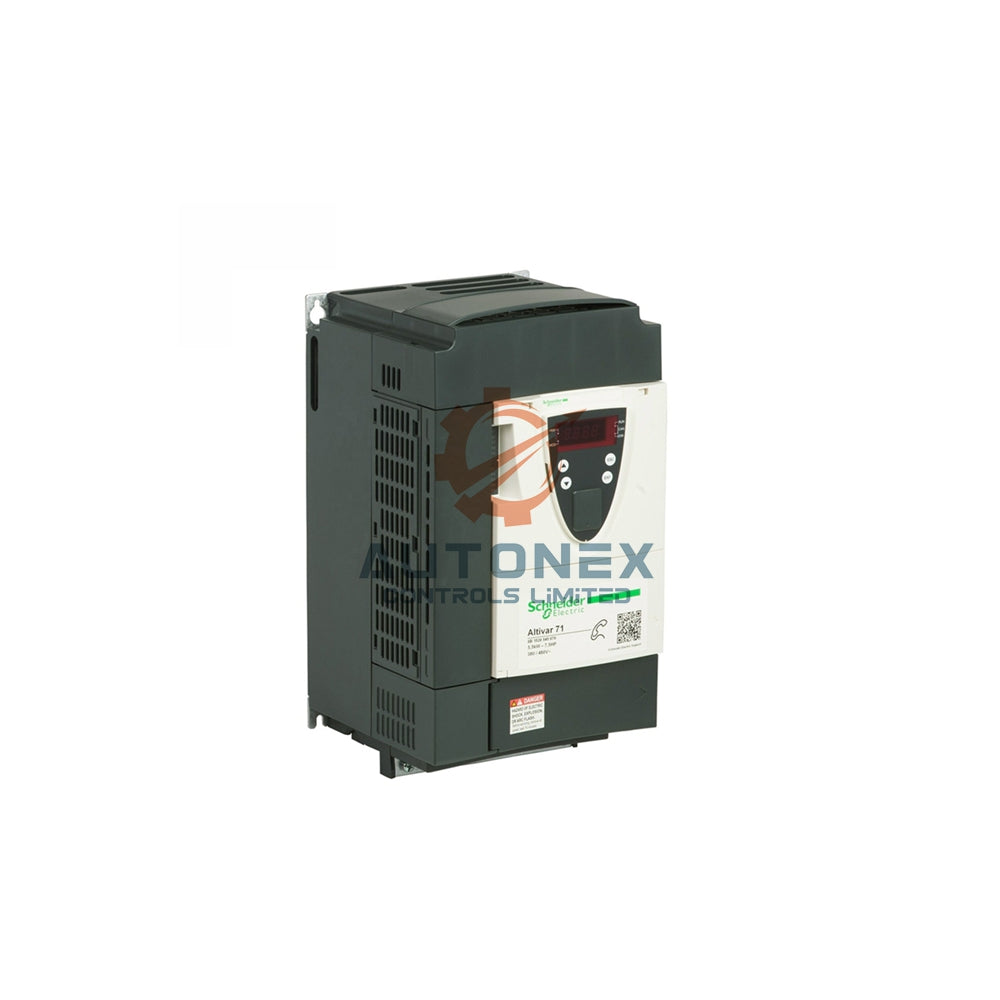

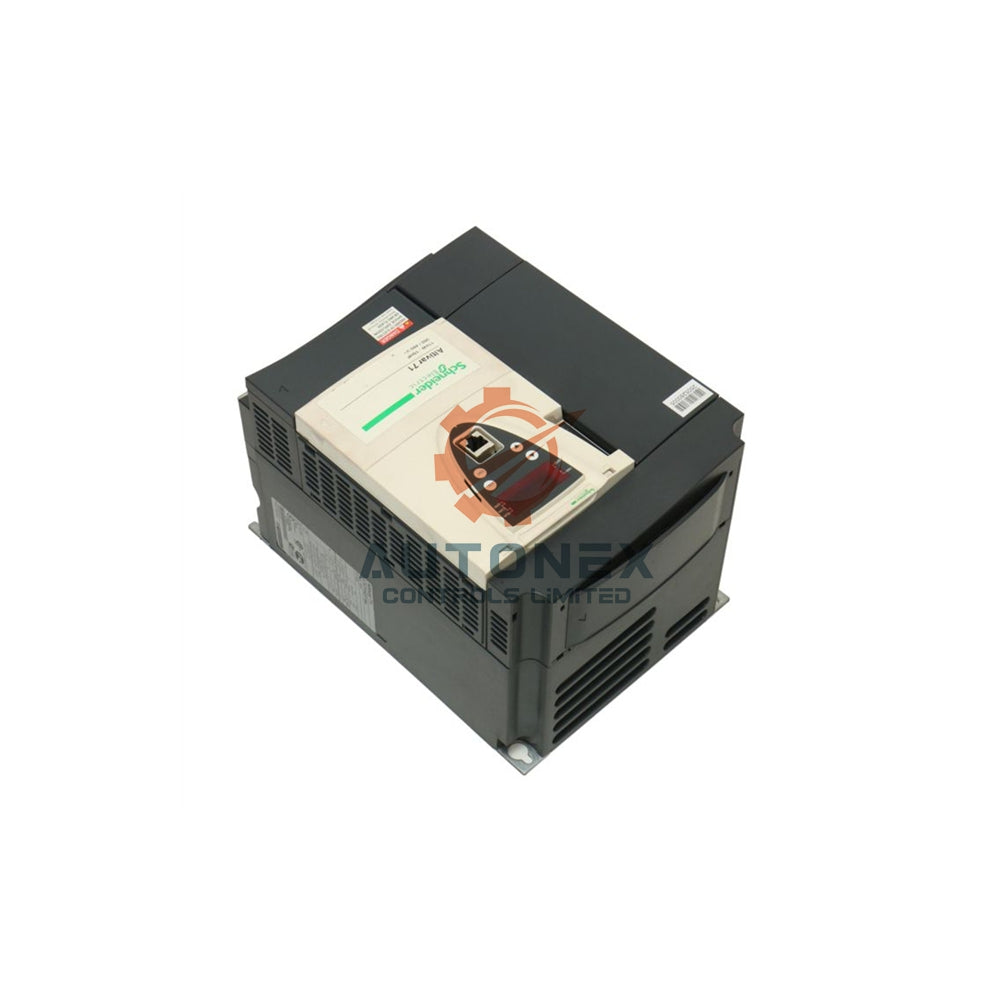

درایو فرکانس متغیر اشنایدر مدل ATV71HU22N4

درایو سرعت متغیر Schneider Electric Altivar 71: ATV71HU22N4

مشخصات فنی اصلی

• برند: Schneider Electric
• مدل: ATV71HU22N4
• نوع محصول: درایو سرعت متغیر (VFD)
• توان موتور: ۲.۲ کیلووات / ۳ اسب بخار
• منبع تغذیه ورودی: ۳۸۰-۴۸۰ VAC، سه فاز، ۵۰/۶۰ هرتز
• جریان خروجی نامی: ۵.۸ آمپر @ ۳۸۰ ولت / ۴.۸ آمپر @ ۴۶۰ ولت
• دامنه فرکانس خروجی: ۰.۱ تا ۵۹۹ هرتز
• فرکانس سوئیچینگ نامی: ۴ کیلوهرتز (قابل تنظیم از ۱ تا ۱۶ کیلوهرتز)
• حالت‌های کنترل: کنترل بردار شار بدون سنسور (SFVC)، کنترل بردار شار (FVC)، V/F
• فیلتر EMC یکپارچه: بله، برای تطابق با استانداردهای انتشار
• رتبه حفاظت: IP20
• ترمینال گرافیکی: شامل برای رابط کاربری پیشرفته‌تر

ویژگی‌های عملکرد و کنترل

• درایو دارای دامنه کنترل سرعت وسیع 1:1000 با بازخورد انکودر است.
• ارائه دقت سرعت عالی ±0.01٪ در حالت حلقه بسته.
• دارای عملکرد گشتاور قوی با 220٪ اضافه گشتاور گذرا به مدت 2 ثانیه.
• ارائه انواع مختلف شیب شتاب/کاهش سرعت: خطی، S، U یا سفارشی.
• پشتیبانی از کنترل مؤثر هر دو موتور آسنکرون و سنکرون.

مشخصات محیطی و دوام

• دامنه دمای عملیاتی: -10 درجه سانتی‌گراد تا +50 درجه سانتی‌گراد (14°F تا 122°F) بدون کاهش عملکرد.
• ارتفاع عملیاتی: تا 1000 متر (3280 فوت) با عملکرد کامل.
• مقاومت در برابر لرزش: 1 gn (13-200 هرتز) طبق IEC 60068-2-6.
• مقاومت در برابر شوک: 15 gn به مدت 11 میلی‌ثانیه طبق IEC 60068-2-27.
• رطوبت نسبی: 5٪ تا 95٪ بدون تراکم.
• مطابق با سطح 3/4 ایمنی در برابر افزایش ولتاژ، EFT، ESD و میدان‌های RF طبق سری IEC 61000-4.

اتصالات الکتریکی و ورودی/خروجی

• ترمینال‌های برق: کابل‌های تا 4 میلی‌متر مربع (AWG 10) برای اتصالات اصلی را می‌پذیرد.
• ترمینال‌های کنترل: کابل‌های 2.5 میلی‌متر مربع (AWG 14) برای ورودی/خروجی را می‌پذیرد.
• ورودی‌های آنالوگ: 2 ورودی (AI1: ±10 ولت، AI2: 0-10 ولت/0-20 میلی‌آمپر قابل تنظیم).
• خروجی آنالوگ: 1 خروجی قابل تنظیم (0-10 ولت یا 0-20 میلی‌آمپر).
• ورودی‌های گسسته: 7 ورودی منطقی، شامل 1 ورودی اختصاصی Safe Torque Off (STO).
• خروجی‌های رله: 2 خروجی رله قابل تنظیم (R1: NO/NC، R2: NO).
• ارتباطات: پورت‌های یکپارچه Modbus و CANopen.

ابعاد فیزیکی و نصب

• ابعاد (ارتفاع × عرض × عمق): 230 × 130 × 175 میلی‌متر (9.06" × 5.1" × 6.9")
• وزن خالص: 3 کیلوگرم (6.6 پوند)
• نوع مونتاژ: با هیت‌سینک برای خنک‌کنندگی بهینه.
• وضعیت نصب: نصب عمودی (±۱۰ درجه).
• حداکثر طول کابل: ۵۰ متر شیلددار / ۱۰۰ متر بدون شیلد.
• سطح صدا: عملکرد کم‌صدا در حدود ۴۳ دسی‌بل (A).

بسته‌بندی و حمل و نقل

• وضعیت: نو و اصلی، مهر و موم کارخانه‌ای.
• موجودی: موجود در انبار برای تحویل سریع.
• زمان ارسال: سفارش‌ها ظرف ۵ روز کاری پردازش و ارسال می‌شوند.
• شرکای لجستیک: ارسال جهانی از طریق DHL, FedEx, and UPS.

سؤالات متداول (FAQ)

• س: قدرت موتور ATV71HU22N4 چقدر است؟
  پاسخ: ATV71HU22N4 برای کنترل موتورهای سه‌فاز تا ۲.۲ کیلووات (۳ اسب بخار) طراحی شده است.
• س: آیا این مدل فیلتر EMC داخلی دارد؟
  پاسخ: بله، Schneider Electric ATV71HU22N4 به‌صورت استاندارد با فیلتر EMC یکپارچه عرضه می‌شود.
• س: دامنه فرکانس خروجی چقدر است؟
  پاسخ: این درایو دامنه فرکانس خروجی وسیعی از ۰.۱ هرتز تا ۵۹۹ هرتز برای تنظیمات انعطاف‌پذیر کاربرد ارائه می‌دهد.
• س: گزینه‌های ارتباطی موجود کدامند؟
  پاسخ: دارای ارتباطات داخلی Modbus و CANopen است. کارت‌های اختیاری Profibus DP، DeviceNet، Ethernet/IP و موارد دیگر را اضافه می‌کنند.
• س: آیا نمایشگر گرافیکی شامل می‌شود؟
  پاسخ: بله، Altivar 71 ATV71HU22N4 شامل یک ترمینال گرافیکی برای راه‌اندازی و نظارت آسان است.
• س: چه ویژگی‌های ایمنی دارد؟
  پاسخ: شامل ورودی Safe Torque Off (STO) (ISO 13849-1) و عملکردهای حفاظتی جامع برای موتور و درایو است.
• س: سیاست بازگشت شما چیست؟
  پاسخ: ما سیاست بازگشت ۳۰ روزه برای محصولات استفاده‌نشده در بسته‌بندی اصلی ارائه می‌دهیم. برای شرایط خاص با بخش فروش تماس بگیرید.
