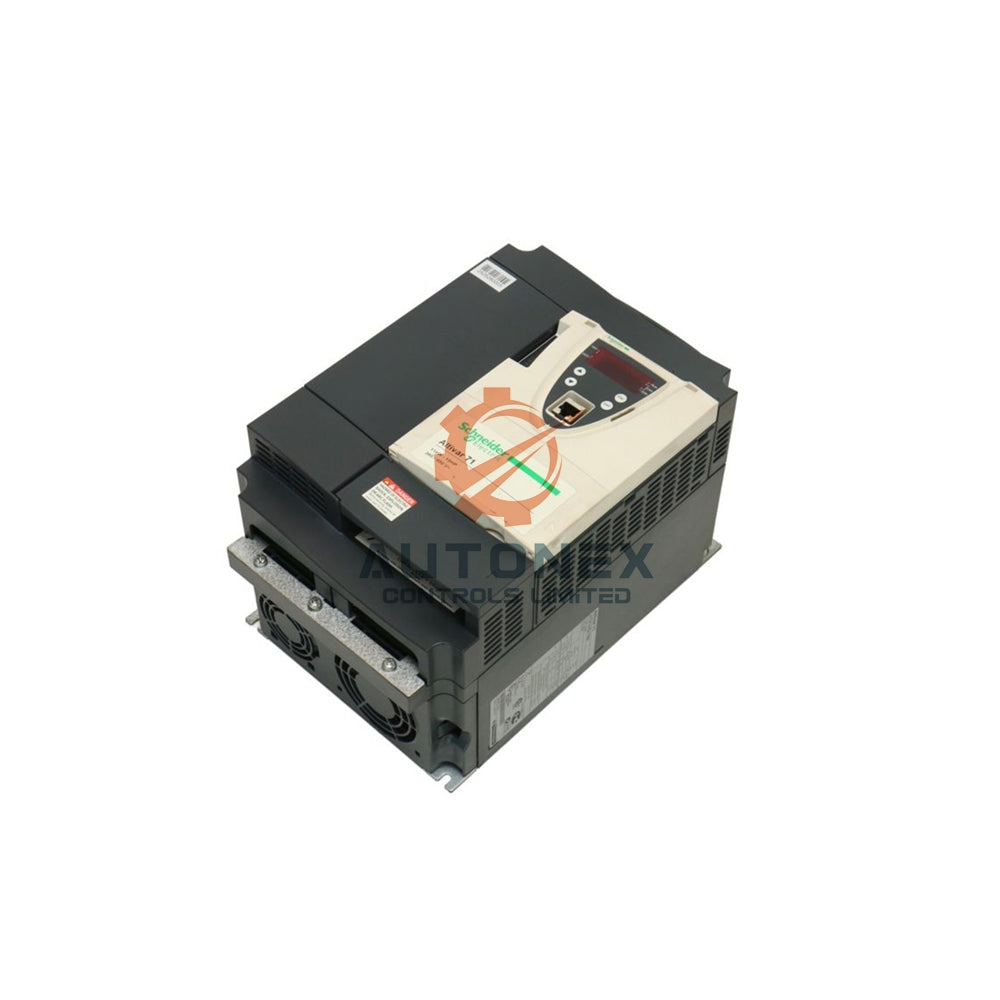

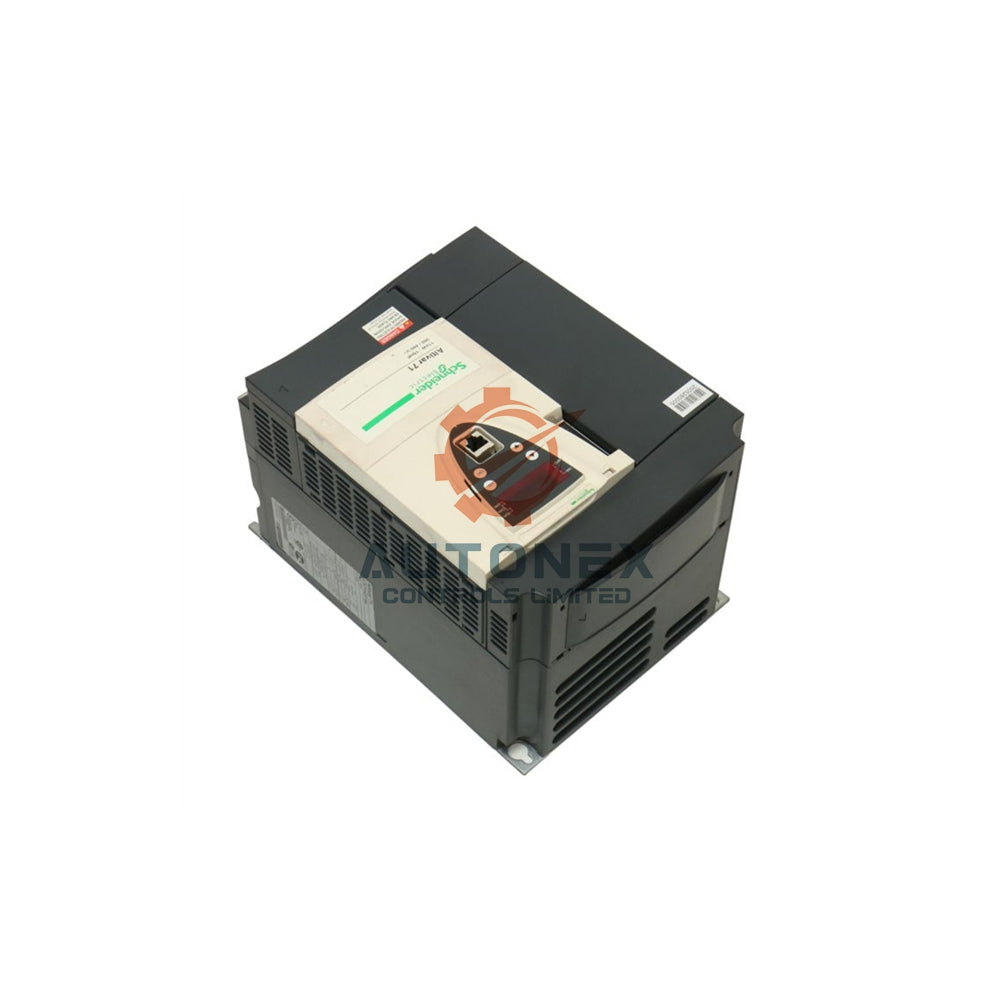

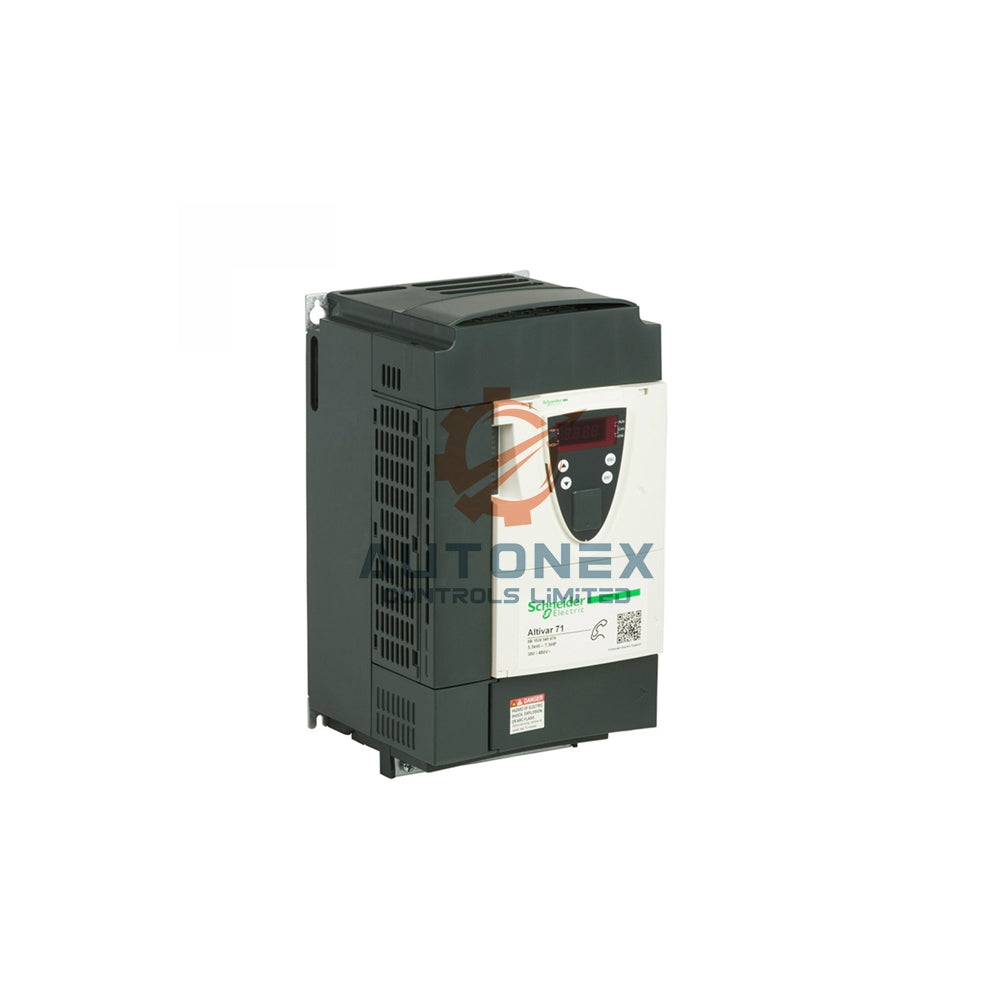

درایو سرعت متغیر ATV71HD75N4 اشنایدر الکتریک

درایو سرعت متغیر Schneider Electric Altivar 71: ATV71HD75N4

مشخصات فنی اصلی

• برند: Schneider Electric
• مدل: ATV71HD75N4
• نوع محصول: درایو سرعت متغیر (VFD)
• قدرت موتور: ۷۵ کیلووات / ۱۰۰ اسب بخار
• منبع تغذیه ورودی: ۳۸۰-۴۸۰ ولت AC، سه فاز، ۵۰/۶۰ هرتز
• جریان خروجی اسمی: ۱۶۰ آمپر @ ۳۸۰ ولت / ۱۲۴ آمپر @ ۴۶۰ ولت
• دامنه فرکانس خروجی: ۰.۱ تا ۵۰۰ هرتز
• فرکانس سوئیچینگ: قابل تنظیم از ۱ تا ۱۶ کیلوهرتز (۲.۵ کیلوهرتز اسمی)
• حالت‌های کنترل: کنترل بردار شار بدون سنسور (SFVC)، کنترل بردار شار (FVC)، ولتاژ/فرکانس
• فیلتر EMC یکپارچه: بله، برای کاهش تداخل الکترومغناطیسی
• رتبه حفاظتی: IP20 (محافظت در برابر اجسام جامد)

ویژگی‌های عملکرد & کنترل

• درایو دامنه سرعت وسیعی تا ۱:۱۰۰۰ هنگام استفاده از انکودر برای بازخورد ارائه می‌دهد.
• در حالت کنترل حلقه بسته، دقت سرعت بالای ±۰.۰۱٪ را فراهم می‌کند.
• واحد قابلیت تحمل گشتاور گذرا قوی تا ۲۲۰٪ به مدت ۲ ثانیه را ارائه می‌دهد.
• دارای شیب‌های شتاب و کاهش سرعت قابل تنظیم به صورت خطی، S یا U شکل است.
• پروفایل‌های پیشرفته کنترل موتور، عملکرد روان برای موتورهای آسنکرون و سنکرون را تضمین می‌کنند.

مشخصات محیطی و دوام

• دامنه دمای عملیاتی: از -۱۰ درجه سانتی‌گراد تا +۵۰ درجه سانتی‌گراد (۱۴°F تا ۱۲۲°F) بدون کاهش عملکرد.
• ارتفاع عملیاتی: تا ۱۰۰۰ متر (۳۲۸۰ فوت) با عملکرد کامل.
• مقاومت در برابر لرزش: تحمل ۱ gn (۱۳-۲۰۰ هرتز) طبق IEC 60068-2-6.
• مقاومت در برابر شوک: طبق IEC 60068-2-27 برای ۱۵ gn به مدت ۱۱ میلی‌ثانیه ارزیابی شده است.
• رطوبت نسبی: در محیط‌های ۵٪ تا ۹۵٪ بدون تراکم کار می‌کند.
• درایو مطابق با استانداردهای سختگیرانه ایمنی در برابر نوسانات، ESD و تداخل RF است.

اتصالات الکتریکی & ورودی/خروجی

• ترمینال‌های برق: کابل تا ۱۵۰ میلی‌متر مربع را برای برق اصلی و اتصالات موتور می‌پذیرد.
• ورودی‌های آنالوگ: ۲ ورودی قابل تنظیم (±۱۰ ولت یا ۰-۲۰ میلی‌آمپر) برای مرجع سرعت یا سیگنال‌های فرآیند.
• خروجی آنالوگ: ۱ خروجی قابل تنظیم (۰-۱۰ ولت یا ۰-۲۰ میلی‌آمپر) برای پایش.
• ورودی‌های گسسته: ۷ ورودی منطقی برای فرمان‌های کنترلی، شامل یک ورودی ایمنی قطع گشتاور (STO).
• خروجی‌های رله: ۲ خروجی رله قابل تنظیم برای نمایش وضعیت یا خطا.
• پورت‌های ارتباطی: پورت‌های یکپارچه برای پروتکل‌های Modbus و CANopen.

ابعاد فیزیکی و نصب

• ابعاد (ارتفاع × عرض × عمق): ۶۳۰ × ۳۲۰ × ۲۹۰ میلی‌متر (۲۴.۸" × ۱۲.۶" × ۱۱.۴")
• وزن خالص: ۴۴ کیلوگرم (۹۷ پوند)
• نوع مونتاژ: با هیت سینک برای مدیریت حرارتی مؤثر.
• وضعیت نصب: نصب عمودی (±۱۰ درجه).
• حداکثر طول کابل موتور: ۱۰۰ متر شیلددار یا ۲۰۰ متر بدون شیلد.

سؤالات متداول (FAQ)

• س: محدوده ولتاژ ورودی برای ATV71HD75N4 چقدر است؟
  پاسخ: ATV71HD75N4 ولتاژ ورودی سه‌فاز از ۳۸۰ تا ۴۸۰ ولت AC را می‌پذیرد.
• س: آیا این درایو فیلتر EMC داخلی دارد؟
  پاسخ: بله، Schneider Electric Altivar 71 ATV71HD75N4 به‌صورت استاندارد دارای فیلتر EMC یکپارچه است.
• س: حداکثر توان موتور که این VFD می‌تواند کنترل کند چقدر است؟
  پاسخ: این مدل برای موتورهای تا ۷۵ کیلووات که معادل ۱۰۰ اسب بخار است، رتبه‌بندی شده است.
• سؤال: چه پروتکل‌های ارتباطی پشتیبانی می‌شوند؟
  پاسخ: به‌طور بومی از پروتکل‌های Modbus (از طریق RS-485) و CANopen پشتیبانی می‌کند و گزینه‌هایی برای کارت‌های شبکه دیگر دارد.
• س: محدوده دمای کاری آن چقدر است؟
  پاسخ: درایو به‌طور قابل اطمینان در دمای محیط از -۱۰ درجه سانتی‌گراد تا +۵۰ درجه سانتی‌گراد کار می‌کند.
• س: آیا می‌تواند موتورهای سنکرون را کنترل کند؟
  پاسخ: بله، ATV71HD75N4 پروفایل‌های کنترلی برای موتورهای آسنکرون و سنکرون ارائه می‌دهد.
• س: سیاست بازگشت شما چیست؟
  پاسخ: ما از سیاست بازگشت ۳۰ روزه برای اقلام واجد شرایط پشتیبانی می‌کنیم. لطفاً برای جزئیات با تیم فروش ما تماس بگیرید.

برای مشخصات فنی بیشتر یا اطلاعات خرید، لطفاً با ما تماس بگیرید.
