درایو سرعت متغیر ATV71HD45N4 اشنایدر الکتریک

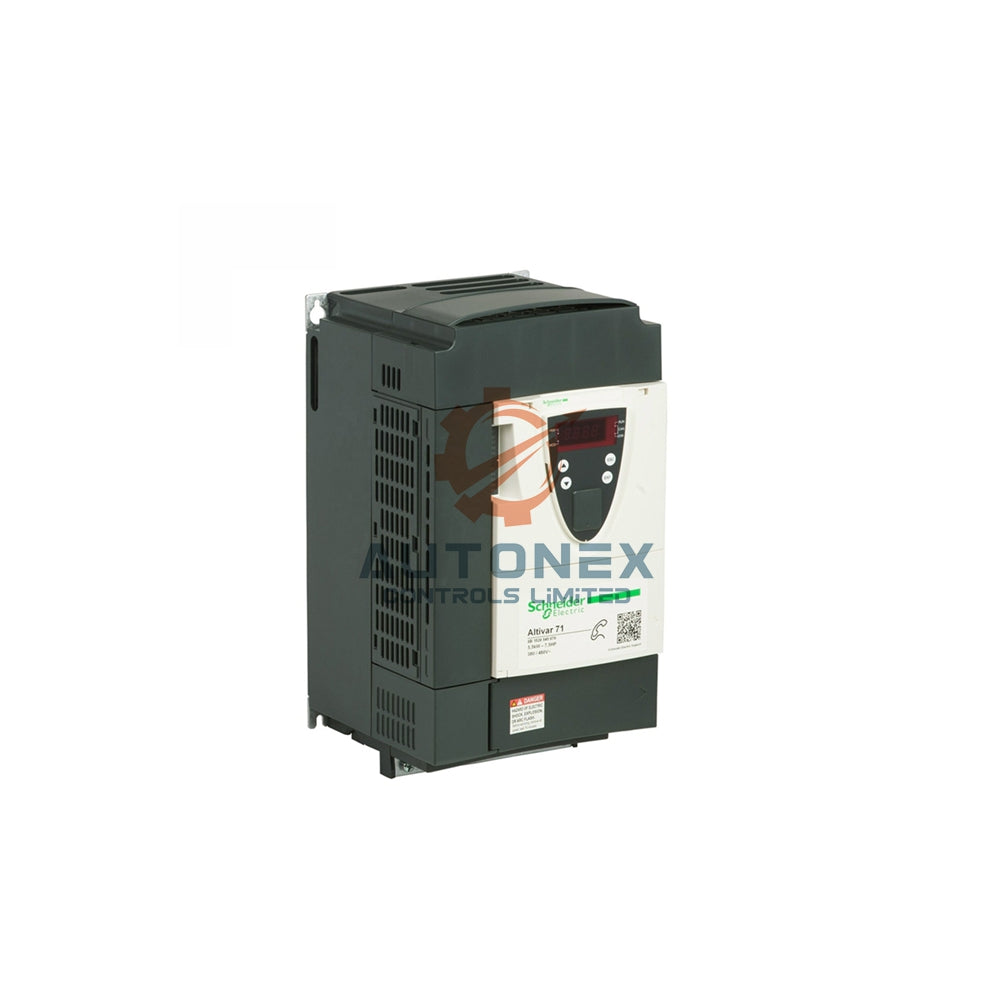

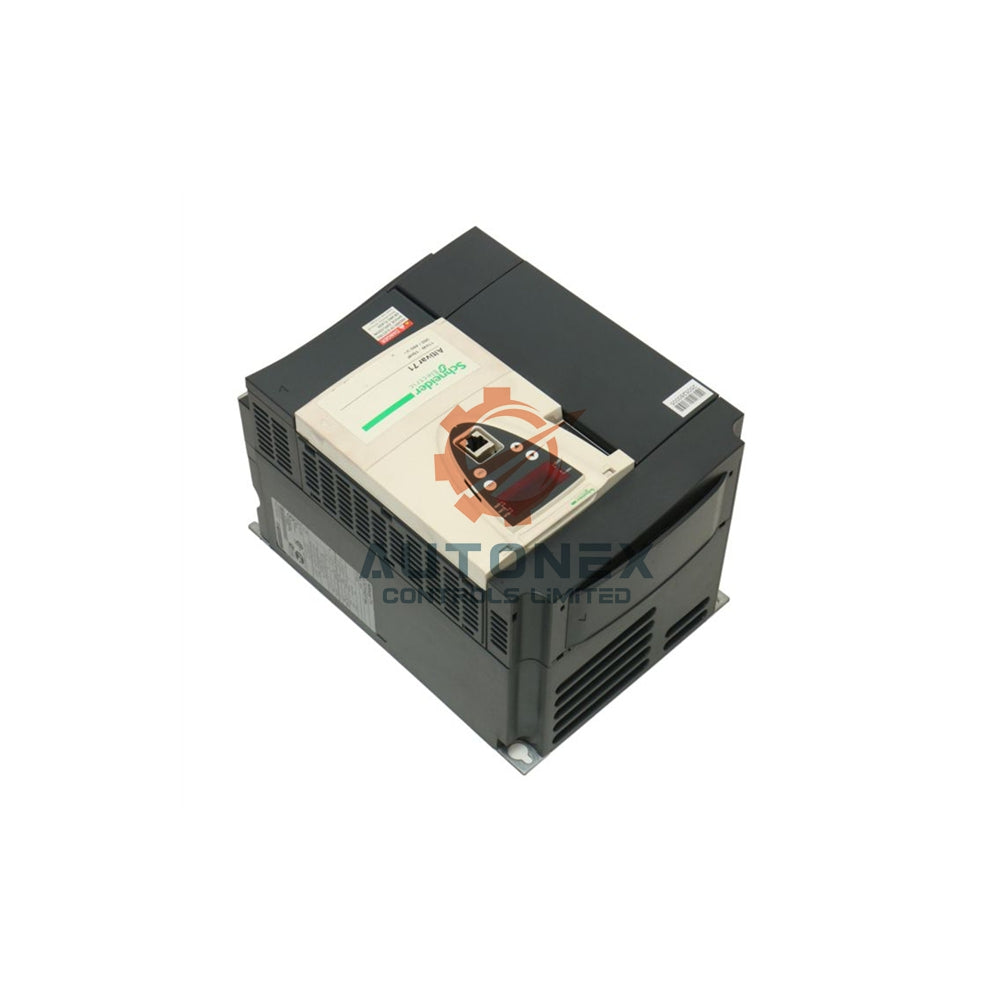

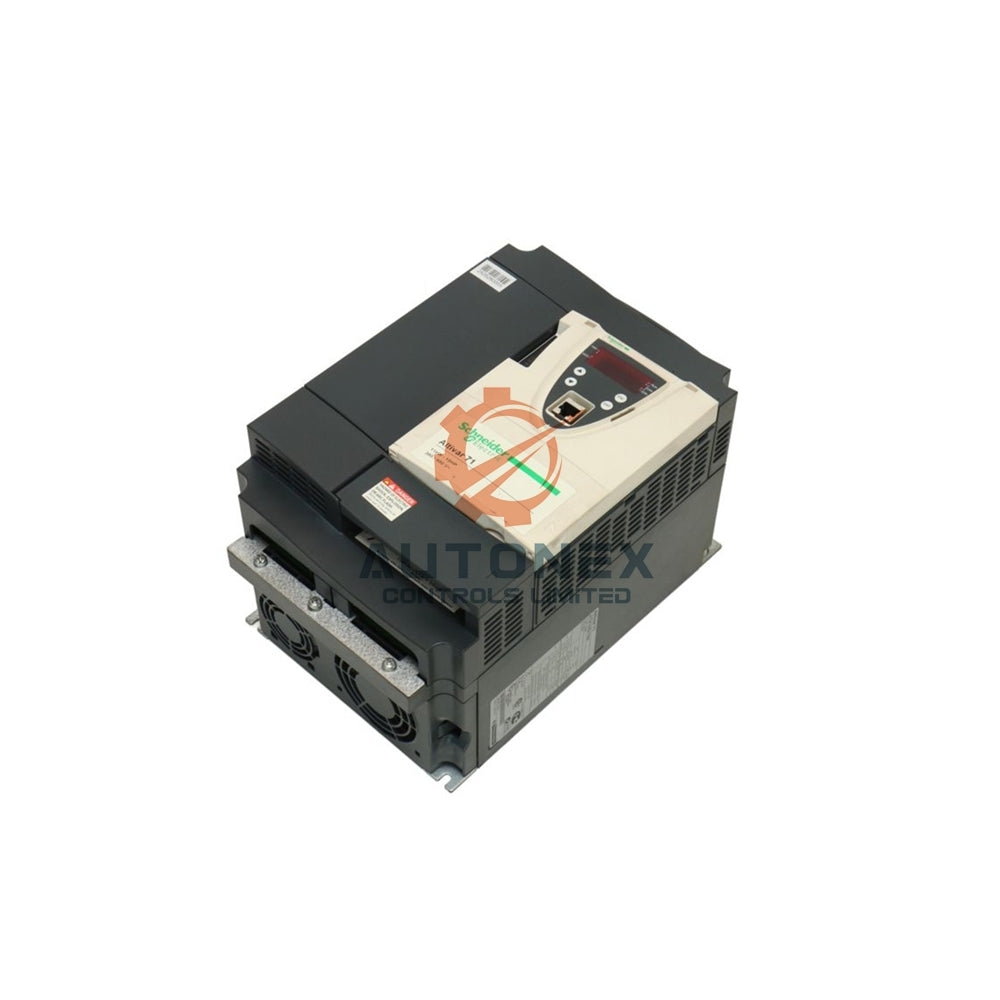

درایو سرعت متغیر Schneider Electric Altivar 71: ATV71HD45N4

مشخصات فنی اصلی

• برند: Schneider Electric
• مدل: ATV71HD45N4
• نوع محصول: درایو سرعت متغیر (VFD)
• قدرت موتور: ۴۵ کیلووات / ۶۰ اسب بخار
• منبع تغذیه ورودی: ۳۸۰-۴۸۰ ولت AC ±۱۵/+۱۰٪، سه فاز، ۵۰/۶۰ هرتز
• جریان خروجی نامی: ۹۴ آمپر @ ۳۸۰ ولت / ۷۷ آمپر @ ۴۶۰ ولت
• دامنه فرکانس خروجی: ۰.۱ تا ۵۰۰ هرتز
• فرکانس سوئیچینگ نامی: ۲.۵ کیلوهرتز (قابل تنظیم از ۱ تا ۱۶ کیلوهرتز)
• حالت‌های کنترل: کنترل بردار شار (FVC)، کنترل بردار شار بدون سنسور (SFVC)، V/F
• فیلتر EMC یکپارچه: بله، برای کاهش تداخل الکترومغناطیسی
• رتبه حفاظت: IP20
• نوع مونتاژ: با هیت سینک برای مدیریت حرارتی

ویژگی‌های عملکرد & کنترل

• ارائه دامنه سرعت وسیع ۱:۱۰۰۰ با بازخورد انکودر برای کنترل دقیق.
• ارائه دقت سرعت بالا با ±0.01% در حالت حلقه بسته.
• ارائه گشتاور قوی با 220% اضافه گشتاور گذرا به مدت ۲ ثانیه.
• دارای رمپ‌های شتاب و کاهش سرعت قابل تنظیم: خطی، S، U یا سفارشی.
• پشتیبانی از موتورهای آسنکرون و سنکرون با پروفایل‌های کنترل پیشرفته.

مشخصات محیطی و دوام

• دامنه دمای عملیاتی: از -۱۰ درجه سانتی‌گراد تا +۵۰ درجه سانتی‌گراد (۱۴°F تا ۱۲۲°F) بدون کاهش عملکرد.
• ارتفاع عملیاتی: تا ۱۰۰۰ متر (۳۲۸۰ فوت) با عملکرد کامل.
• مقاومت در برابر لرزش: ۱ gn (۱۳-۲۰۰ هرتز) طبق IEC 60068-2-6.
• مقاومت در برابر شوک: ۱۵ gn به مدت ۱۱ میلی‌ثانیه طبق IEC 60068-2-27.
• رطوبت نسبی: 5٪ تا 95٪ بدون تراکم.
• مطابق با سطح ۳/۴ ایمنی در برابر افزایش ولتاژ ناگهانی، EFT، ESD و میدان‌های RF طبق استاندارد IEC 61000-4.

اتصالات الکتریکی & ورودی/خروجی

• ترمینال‌های برق: کابل‌های بزرگ تا ۱۵۰ میلی‌متر مربع برای اتصالات برق اصلی را می‌پذیرد.
• ترمینال‌های کنترل: کابل‌های ۲.۵ میلی‌متر مربع (AWG 14) برای سیگنال‌های ورودی/خروجی را می‌پذیرد.
• ورودی‌های آنالوگ: ۲ ورودی قابل تنظیم (±۱۰ ولت یا ۰-۲۰ میلی‌آمپر).
• خروجی آنالوگ: ۱ خروجی قابل تنظیم (۰-۱۰ ولت یا ۰-۲۰ میلی‌آمپر).
• ورودی‌های گسسته: ۷ ورودی منطقی، شامل ورودی ایمنی Safe Torque Off (STO).
• خروجی‌های رله: ۲ خروجی رله قابل تنظیم برای نشان دادن وضعیت.
• ارتباطات: رابط‌های Modbus و CANopen داخلی.

ابعاد فیزیکی و نصب

• ابعاد (ارتفاع × عرض × عمق): ۶۳۰ × ۳۲۰ × ۲۹۰ میلی‌متر (۲۴.۸" × ۱۲.۶" × ۱۱.۴")
• وزن خالص: ۴۴ کیلوگرم (۹۷ پوند)
• ابعاد بسته‌بندی: ۷۷۰ x ۵۰۰ x ۳۶۰ میلی‌متر (۳۰.۳" x ۱۹.۷" x ۱۴.۲")
• وزن بسته‌بندی: ۳۴ کیلوگرم (۷۵ پوند)
• وضعیت نصب: نصب عمودی (±۱۰ درجه).
• حداکثر طول کابل: ۱۰۰ متر شیلددار / ۲۰۰ متر بدون شیلد.
• سطح نویز: حدود ۶۳.۷ دسی‌بل (A) در حین کار.

سؤالات متداول (FAQ)

• س: توان نامی ATV71HD45N4 چقدر است؟
  پاسخ: ATV71HD45N4 موتورهای سه‌فاز تا ۴۵ کیلووات (۶۰ اسب بخار) را کنترل می‌کند.
• س: آیا این VFD فیلتر EMC یکپارچه دارد؟
  پاسخ: بله، ATV71HD45N4 از Schneider Electric به طور استاندارد فیلتر EMC داخلی دارد.
• س: دامنه فرکانس خروجی چقدر است؟
  پاسخ: این درایو دامنه فرکانس خروجی گسترده‌ای از ۰.۱ هرتز تا ۵۰۰ هرتز ارائه می‌دهد.
• سؤال: چه پروتکل‌های ارتباطی پشتیبانی می‌شوند؟
  پاسخ: پشتیبانی بومی از Modbus و CANopen دارد. کارت‌های اختیاری امکان Profibus DP، Ethernet/IP، DeviceNet و موارد دیگر را فراهم می‌کنند.
• س: چه ویژگی‌های ایمنی در این محصول گنجانده شده است؟
  پاسخ: شامل ورودی ایمنی Safe Torque Off (STO) و حفاظت جامع برای موتور و درایو است.
• س: ابعاد و وزن چقدر است؟
  پاسخ: ابعاد درایو ۶۳۰x۳۲۰x۲۹۰ میلی‌متر و وزن آن ۴۴ کیلوگرم است. بسته‌بندی حمل و نقل ۷۷۰x۵۰۰x۳۶۰ میلی‌متر و وزن آن ۳۴ کیلوگرم است.
• س: سیاست بازگشت شما چیست؟
  پاسخ: ما سیاست بازگشت ۳۰ روزه برای کالاهایی که در شرایط نو و استفاده نشده با بسته‌بندی اصلی هستند ارائه می‌دهیم.

برای مشخصات فنی بیشتر یا اطلاعات خرید، لطفاً با ما تماس بگیرید.
