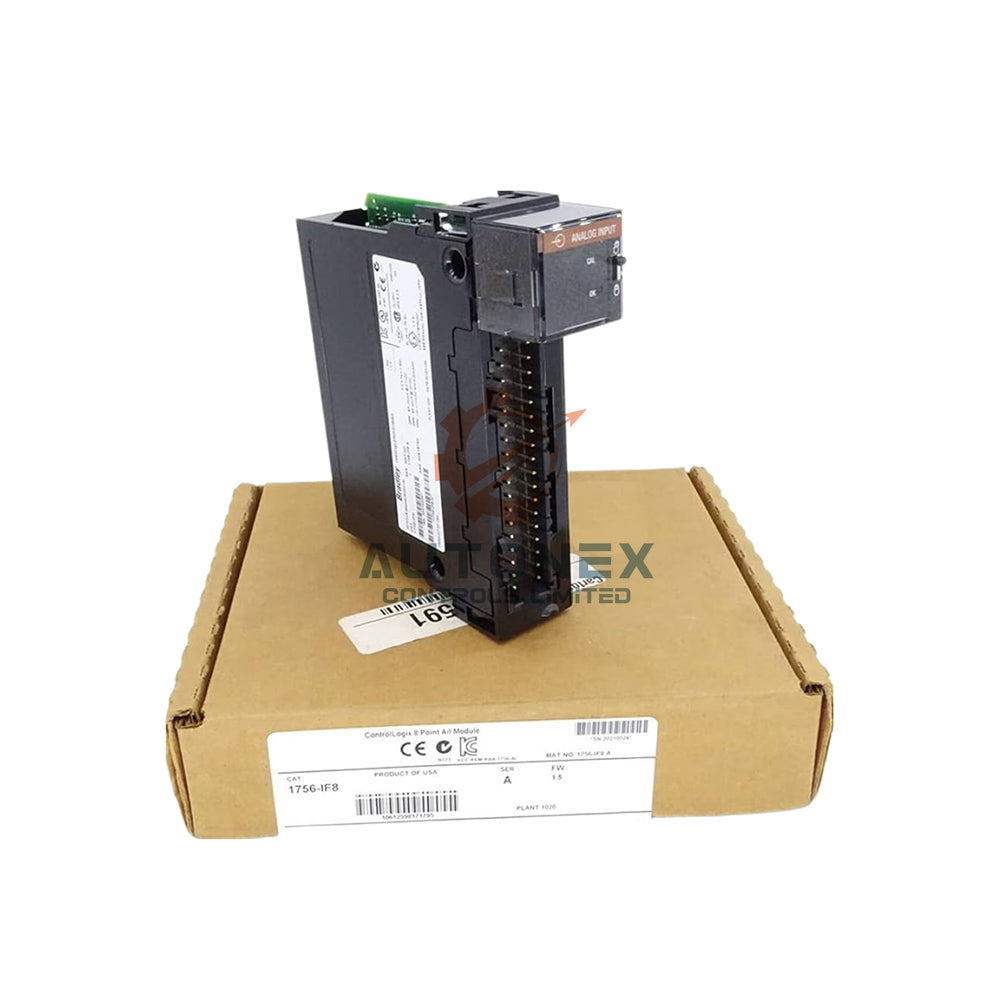

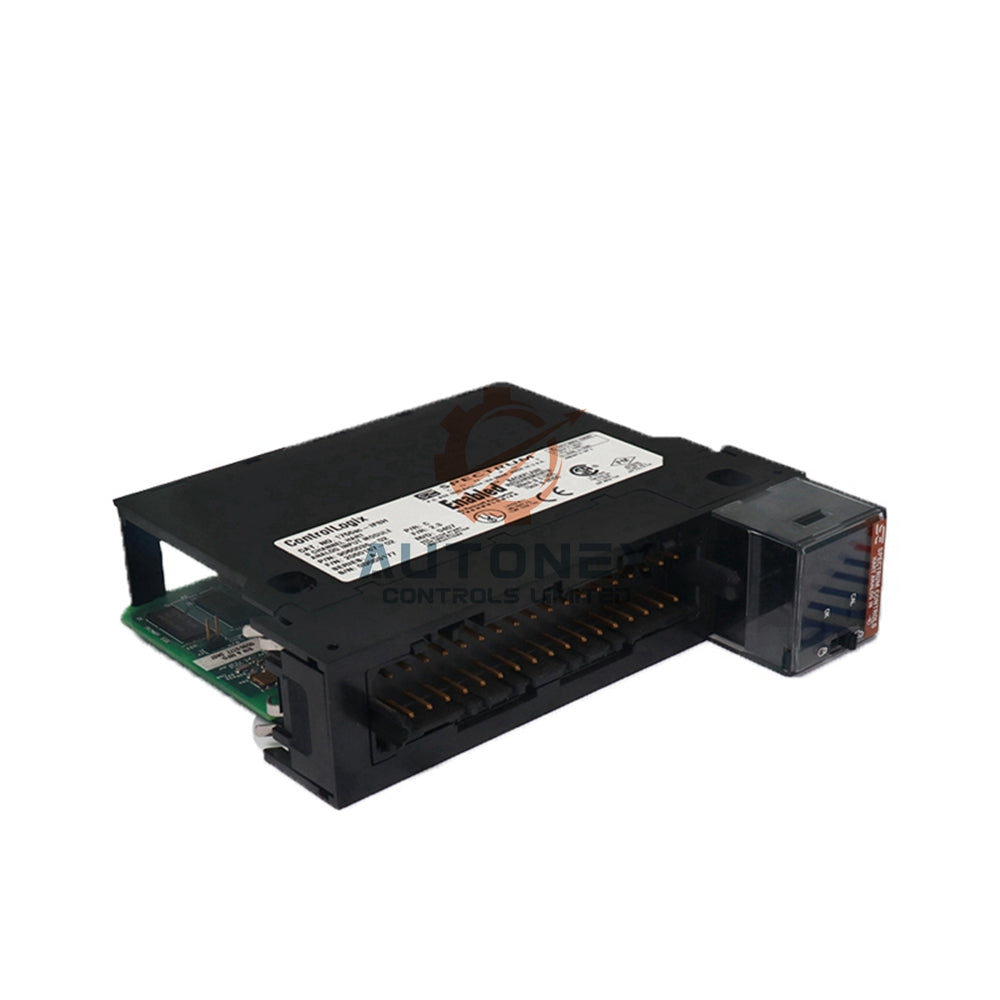

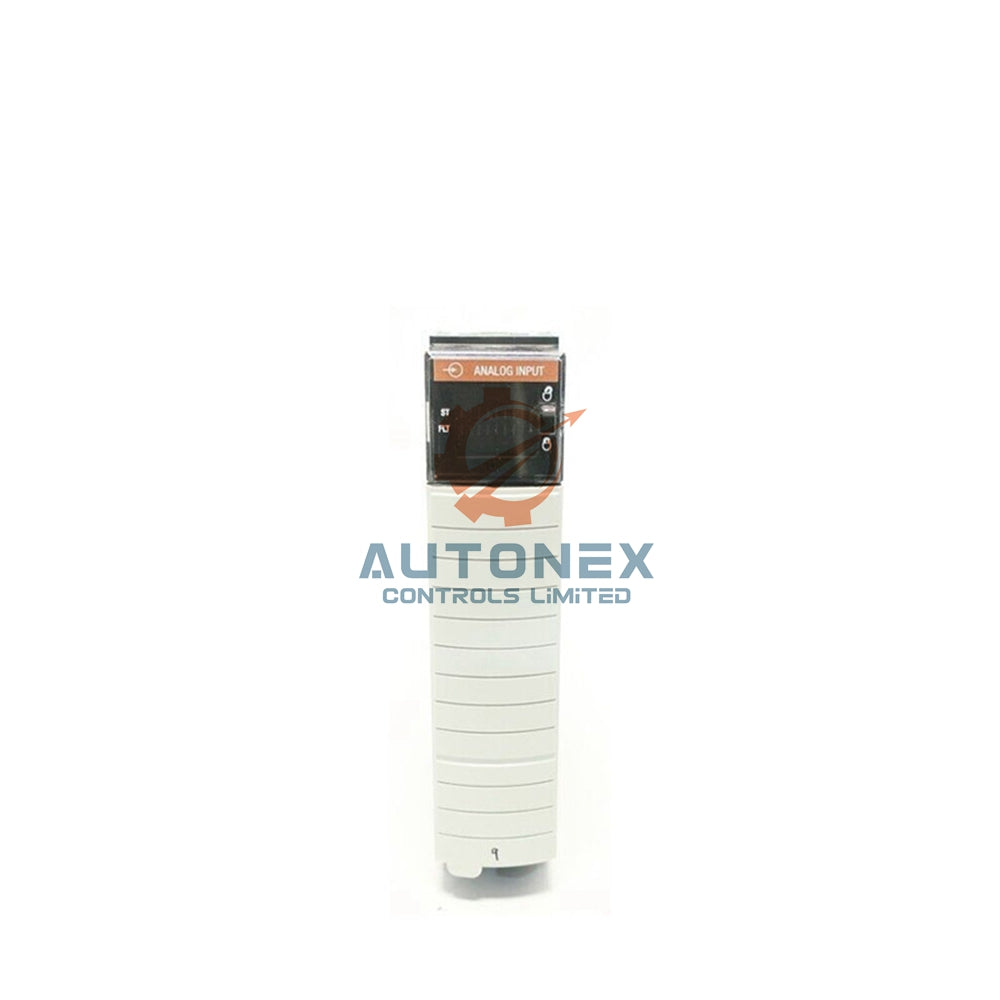

ماژول ورودی آنالوگ Allen-Bradley 1756-IF8

ماژول ورودی آنالوگ ControlLogix مدل Allen-Bradley 1756-IF8

مشخصات فنی کلیدی

• برند: Allen-Bradley
• مدل: 1756-IF8
• کانال‌های ورودی: ۸ نقطه قابل تنظیم ولتاژ/جریان
• رزولوشن: ۱۵-۱۶ بیت بسته به نوع سیگنال
• سیگنال‌های ورودی: ±۱۰ ولت DC، ۰-۱۰ ولت DC، ۰-۵ ولت DC، ۰-۲۰ میلی‌آمپر
• فرمت‌های داده: عدد اعشاری ۳۲ بیتی IEEE یا عدد صحیح ۱۶ بیتی
• جریان بک‌پلین: ۱۵۰ میلی‌آمپر در ۵ ولت، ۴۰ میلی‌آمپر در ۲۴ ولت
• بلوک‌های ترمینال: 1756-TBCH یا 1756-TBS6H

دامنه و رزولوشن سیگنال ورودی

• دامنه ±۱۰.۲۵ ولت: ۳۲۰ میکروولت بر شمارش (۱۵ بیت به‌علاوه علامت)
• دامنه ۰-۱۰.۲۵ ولت: ۱۶۰ میکروولت بر شمارش (۱۶ بیت)
• دامنه ۰-۵.۱۲۵ ولت: ۸۰ میکروولت بر شمارش (۱۶ بیت)
• دامنه ۰-۲۰.۵ میلی‌آمپر: ۰.۳۲ میکروآمپر بر شمارش (۱۶ بیت)
• روش تبدیل: سیگما-دلتا

گزینه‌های پیکربندی سیم‌کشی

• سیم‌کشی تک‌پایانه‌ای: ۸ کانال در دسترس
• سیم‌کشی تفاضلی: ۴ کانال در دسترس
• تفاضلی با سرعت بالا: ۲ کانال در دسترس
• زمان اسکن: ۵-۴۸۸ میلی‌ثانیه (بسته به روش سیم‌کشی متغیر است)
• حداکثر حفاظت در برابر ولتاژ اضافی: ۳۰ ولت DC

ویژگی‌های پیشرفته

• نمونه‌برداری در زمان واقعی برای کسب داده‌های دقیق
• فیلتر دیجیتال برای کاهش نویز
• آلارم‌های فرآیندی با محدودیت‌های قابل تنظیم توسط کاربر
• تشخیص زیر دامنه و بیش دامنه
• تشخیص قطع سیم برای شناسایی سیم شکسته
• آلارم نرخ برای نظارت بر تغییر سریع سیگنال

مشخصات عملکردی

• مصرف توان: ۱.۷۳ وات (حالت ولتاژ)، ۲.۳۳ وات (حالت جریان)
• زمان اسکن ماژول: ۵-۴۸۸ میلی‌ثانیه (قابل تنظیم)
• امپدانس ورودی: امپدانس بالا برای ورودی‌های ولتاژ
• انواع سیگنال‌های پشتیبانی شده: ولتاژ و جریان در یک ماژول
• پیکربندی کانال: به صورت جداگانه برای هر کانال

نصب و سازگاری

• مناسب برای هر اسلات شاسی ControlLogix
• پشتیبانی از پیکربندی‌های محلی و از راه دور I/O
• قابل تنظیم از طریق نرم‌افزار برنامه‌نویسی Studio 5000
• بلوک‌های ترمینال قابل جدا شدن برای نگهداری آسان
• کلید مکانیکی برای شناسایی صحیح ماژول

بسته‌بندی و ارسال

• محصول شامل یک ماژول 1756-IF8 است
• بسته‌بندی محافظ صنعتی برای اطمینان از تحویل ایمن
• سفارش‌ها ظرف ۵ روز کاری پردازش می‌شوند
• ارسال به سراسر جهان از طریق FedEx، UPS یا DHL
• گزینه‌های ارسال اکسپرس و استاندارد موجود است

سؤالات متداول

• وضعیت ماژول چگونه است؟
  تمام واحدها کاملاً نو و تجهیزات اصلی Allen-Bradley هستند.
• چند کانال ورودی در دسترس است؟
  ماژول 1756-IF8 دارای ۸ کانال ورودی آنالوگ قابل تنظیم است.
• چه نوع سیگنال‌هایی پشتیبانی می‌شود؟
  سیگنال‌های ولتاژ ±۱۰ ولت، ۰-۱۰ ولت، ۰-۵ ولت و سیگنال‌های جریان ۰-۲۰ میلی‌آمپر پشتیبانی می‌شوند.
• رزولوشن ورودی‌های جریان چقدر است؟
  ورودی‌های جریان رزولوشن ۱۶ بیت با ۰.۳۲ میکروآمپر به ازای هر شمارش دارند.
• کدام روش‌های سیم‌کشی پشتیبانی می‌شوند؟
  سیم‌کشی تک‌پایانه‌ای، تفاضلی و تفاضلی با سرعت بالا.
• زمان ارسال شما چقدر است؟
  تمام سفارش‌ها ظرف پنج روز کاری پردازش و ارسال می‌شوند.
• آیا پشتیبانی فنی ارائه می‌دهید؟
  بله، ما برای تمام محصولات خود پشتیبانی فنی ارائه می‌دهیم.

برای قیمت و مشخصات فنی، تماس بگیرید: sales@nex-auto.com
