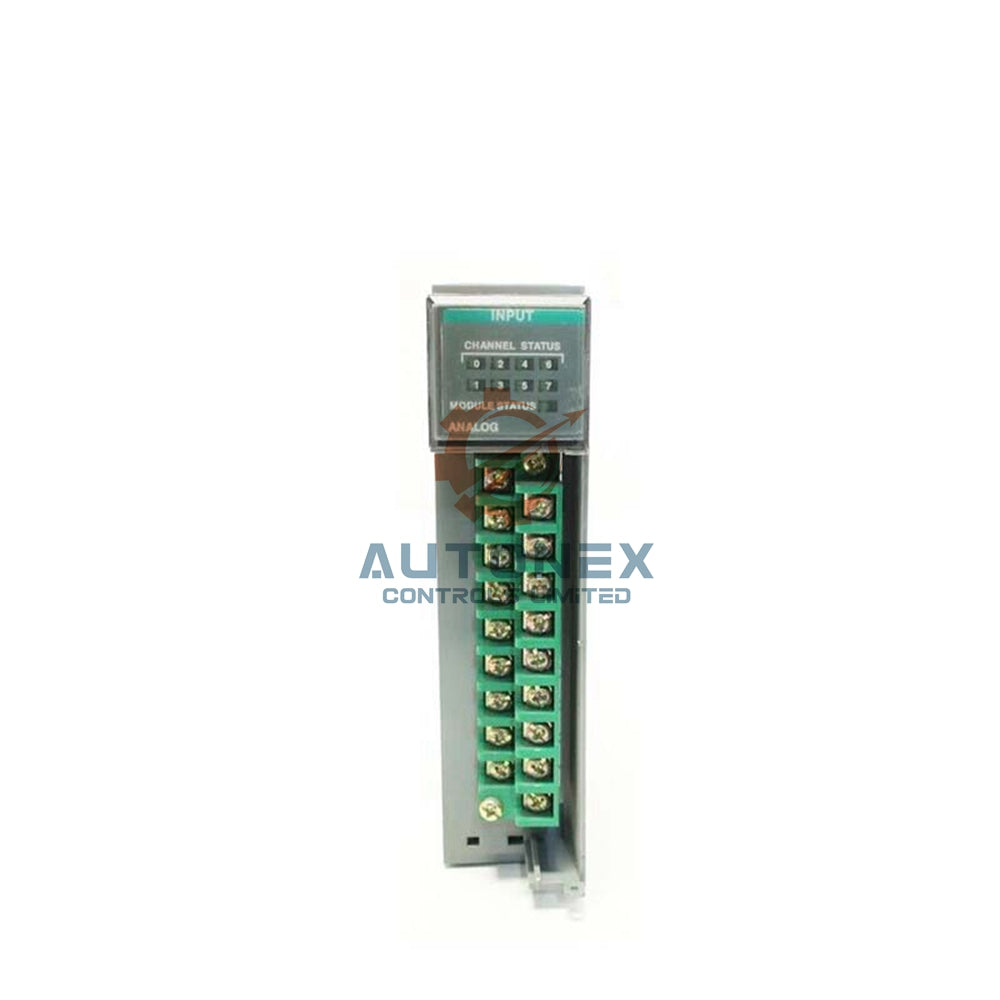

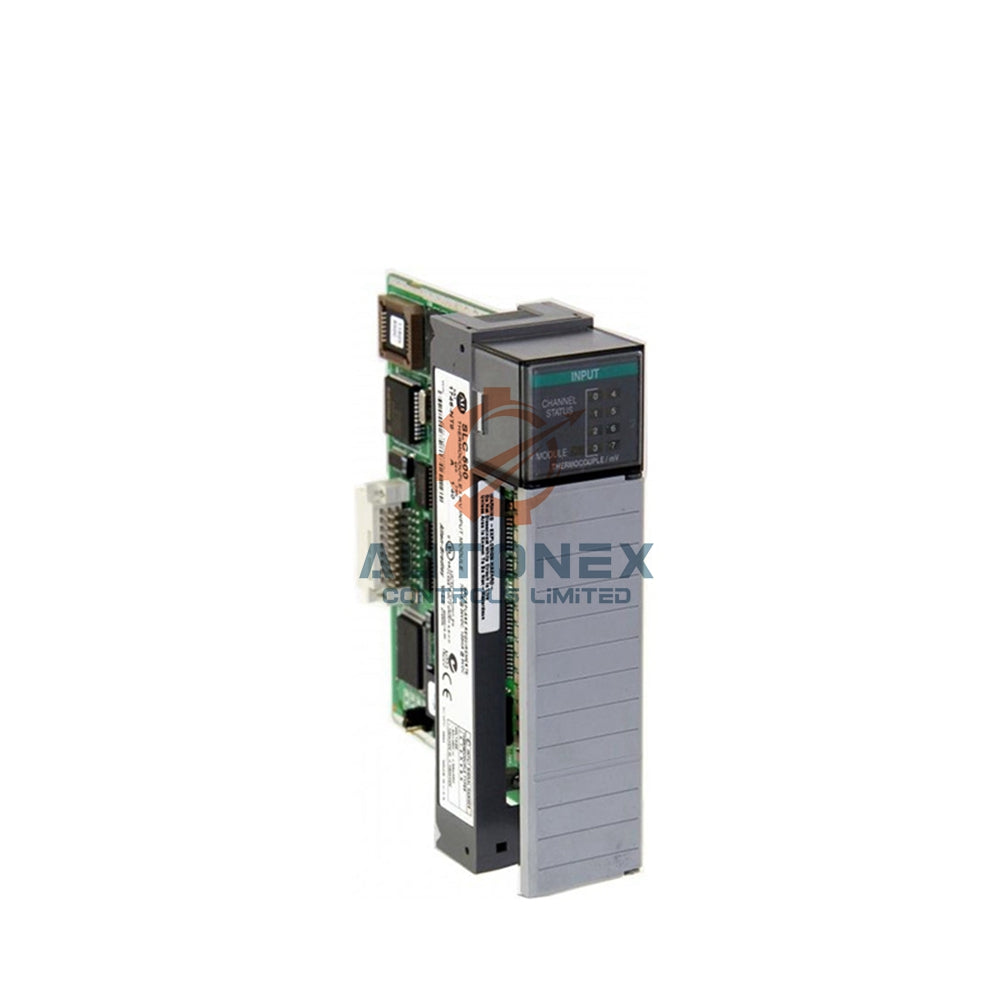

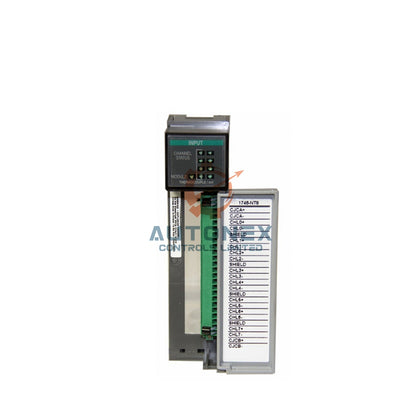

ماژول ترکیبی آنالوگ Allen-Bradley 1746-NIO4I

ماژول ترکیبی ورودی/خروجی آنالوگ Allen-Bradley 1746-NIO4I

مروری بر محصول و ویژگی‌های اصلی

• برند: Allen-Bradley
• مدل: 1746-NIO4I
• سری: SLC 500
• نوع ماژول: ورودی/خروجی ترکیبی آنالوگ
• این ماژول دو ورودی آنالوگ و دو خروجی آنالوگ فراهم می‌کند.
• برای استفاده با سخت‌افزار ثابت یا مدولار SLC 500 طراحی شده است.
• 1746-NIO4I بیشینه استفاده از اسلات در شاسی شما را به ارمغان می‌آورد.

مشخصات فنی دقیق

• کانال‌های ورودی: ۲ کانال تفاضلی، غیر ایزوله.
• نوع ورودی‌ها: قابل انتخاب به صورت ولتاژ یا جریان برای هر کانال.
• دامنه ولتاژ ورودی: از -۱۰ ولت تا +۱۰ ولت DC.
• دامنه جریان ورودی: از -۲۰ میلی‌آمپر تا +۲۰ میلی‌آمپر.
• کانال‌های خروجی: ۲ کانال خروجی جریان.
• دامنه جریان خروجی: ۰ تا ۲۰ میلی‌آمپر (استاندارد).
• بار خروجی: پشتیبانی از بارهای ۰ تا ۵۰۰ اهم.

تبدیل و سرعت عملکرد بالا

• رزولوشن ورودی: دقت بالا ۱۶ بیت.
• رزولوشن خروجی: موثر ۱۴ بیت.
• زمان به‌روزرسانی: بسیار سریع، مجموعاً ۵۱۲ میکروثانیه.
• نوع مبدل: استفاده از مبدل Sigma-Delta ADC برای ورودی‌ها.
• تکرارپذیری: عالی با ±۱ LSB برای ورودی‌ها.
• غیرخطی بودن: بسیار کم، ۰.۰۵٪ برای خروجی‌ها.

دقت و یکپارچگی سیگنال

• ماژول تضمین می‌کند که رد حالت مشترک بالا باشد (۱۰۵ دسی‌بل در ۶۰ هرتز).
• همچنین رد حالت نرمال خوبی ارائه می‌دهد (۵۵ دسی‌بل در ۶۰ هرتز).
• دقت ورودی (ولتاژ): تقریباً ±۰.۵۰۴٪.
• دقت ورودی (جریان): تقریباً ±۰.۶۴۲٪.
• دقت خروجی: تقریباً ±۰.۵۴۱٪.
• عملکرد در بازه دمایی ۰ درجه سانتی‌گراد تا ۶۰ درجه سانتی‌گراد مشخص شده است.

مشخصات الکتریکی و حفاظت

• جریان بک‌پلین (۵ ولت): حداکثر ۵۵ میلی‌آمپر.
• جریان بک‌پلین (۲۴ ولت): حداکثر ۱۴۵ میلی‌آمپر.
• عایق‌بندی تست شده: ۵۰۰ ولت بین سیم‌کشی میدانی و بک‌پلین.
• حفاظت در برابر ولتاژ بیش از حد: تا ۲۲۰ ولت AC/DC به صورت پیوسته.
• امپدانس ورودی (ولتاژ): ۷۶۰ کیلو اهم.
• امپدانس ورودی (جریان): ۲۵۰ اهم.

سؤالات متداول (FAQ)

• س: منظور از "ماژول ترکیبی" برای 1746-NIO4I چیست؟
  ج: یعنی ماژول دارای هر دو کانال ورودی و خروجی آنالوگ در یک واحد است.
• س: آیا دو کانال ورودی می‌توانند به صورت متفاوت پیکربندی شوند؟
  ج: بله، هر کانال ورودی می‌تواند به طور مستقل برای ولتاژ یا جریان تنظیم شود.
• س: نوع خروجی این ماژول چیست؟
  ج: 1746-NIO4I دو خروجی جریان (۰-۲۰ میلی‌آمپر) ارائه می‌دهد.
• س: این ماژول چقدر سریع می‌تواند داده‌های ورودی/خروجی خود را به‌روزرسانی کند؟
  ج: زمان به‌روزرسانی مجموع بسیار سریع ۵۱۲ میکروثانیه است.
• س: آیا پشتیبانی فنی برای این محصول ارائه می‌دهید؟
  ج: ما اطلاعات پایه ارائه می‌دهیم. برای پشتیبانی عمیق‌تر با سازنده تماس بگیرید.
• س: سیاست بازگشت کالا شما چیست؟
  ج: ما سیاست بازگشت ۳۰ روزه برای کالاهای نو و استفاده‌نشده ارائه می‌دهیم.
