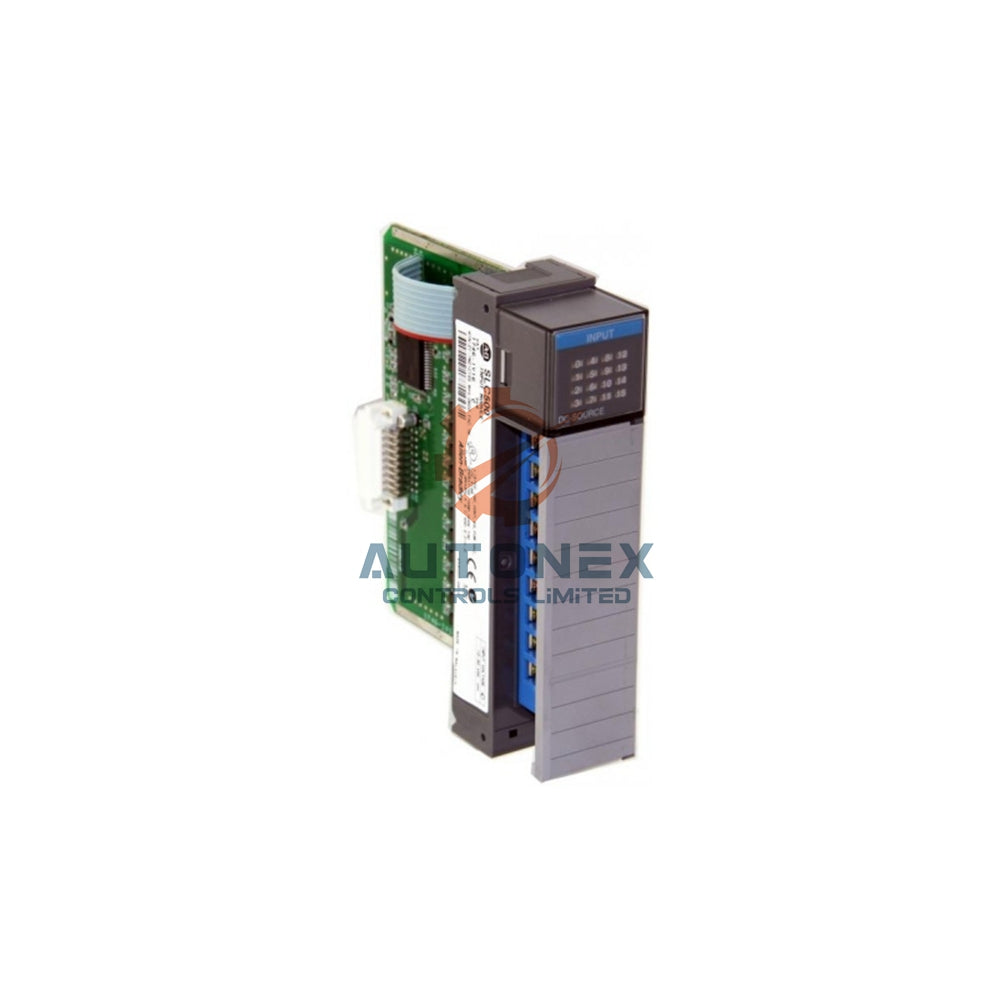

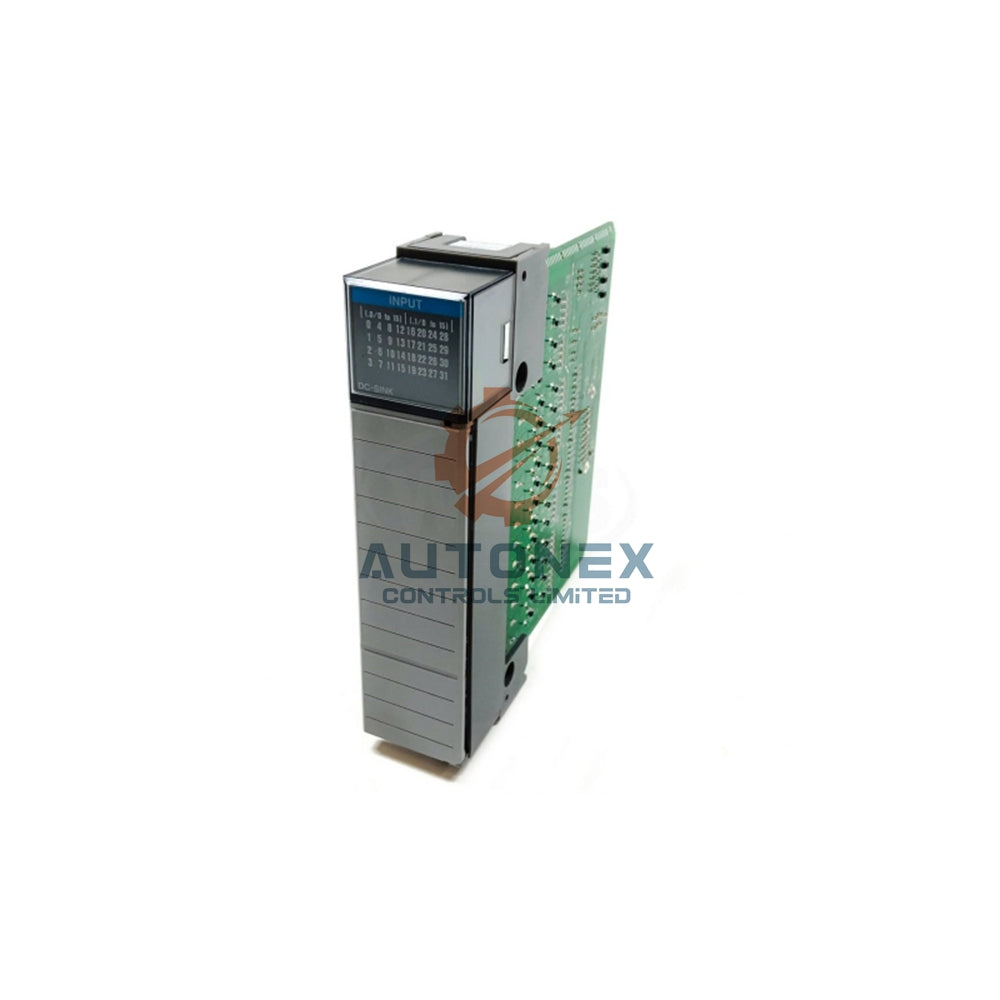

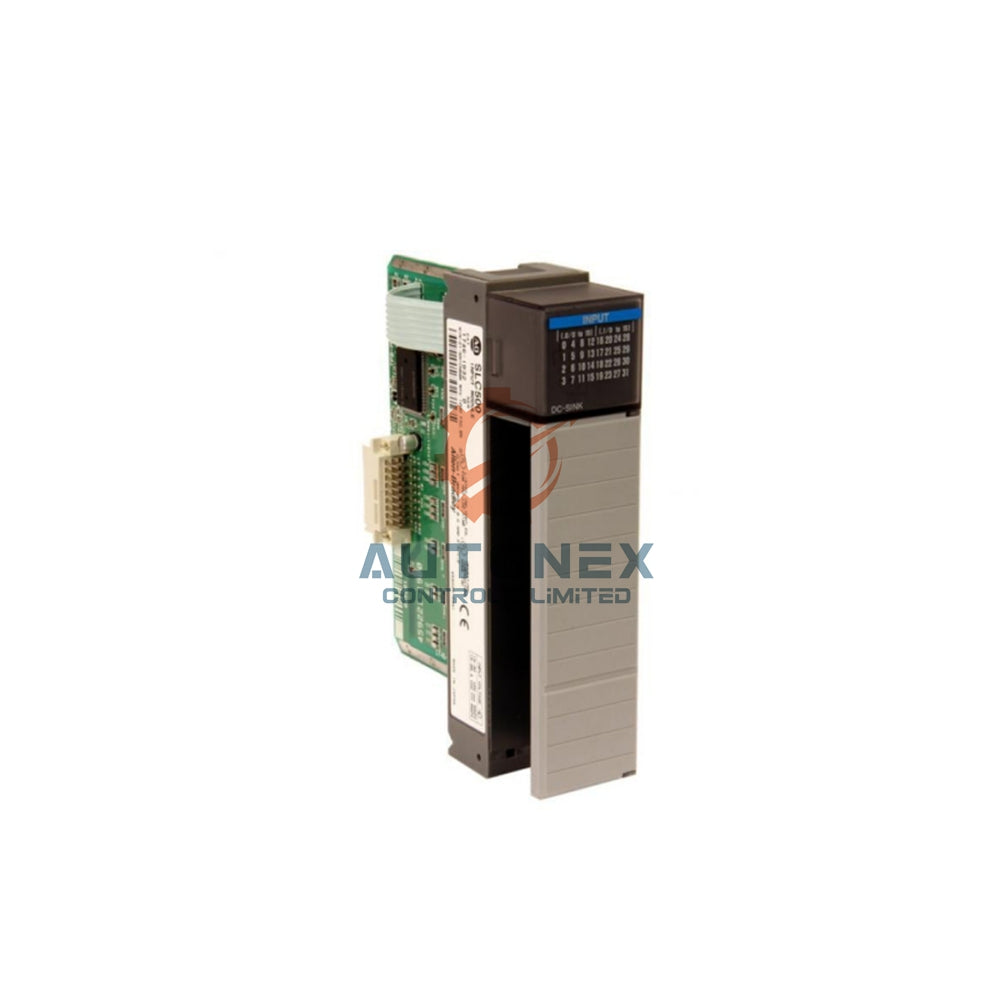

ماژول ورودی دیجیتال DC آلن-برادلی 1746-IC16

مروری بر ماژول ورودی دیجیتال DC مدل Allen-Bradley 1746-IC16

مشخصات فنی کلیدی

• تولیدکننده و برند: Allen-Bradley
• سری و مدل: سری SLC 500 | 1746-IC16 ماژول ورودی DC
• نوع ورودی: شانزده (16) کانال ورودی سینکینگ
• دامنه ولتاژ کاری: 30 تا 55 ولت DC در 60 درجه سانتی‌گراد (30-60V DC در 55 درجه سانتی‌گراد)
• ولتاژ نامی: 48 ولت DC
• زمان پاسخ سیگنال: 4 میلی‌ثانیه (روشن و خاموش)
• جریان بک‌پلین: 85 میلی‌آمپر (0.085A) در 5 ولت DC
• جریان ورودی نامی: تقریباً 4.1 میلی‌آمپر در 48 ولت DC
• جریان نشتی در حالت خاموش: حداکثر 1.5 میلی‌آمپر

گواهینامه‌های عملکرد و ایمنی

• این ماژول برای مکان‌های خطرناک کلاس 1، تقسیم 2 (گروه‌های A، B، C، D) گواهی شده است.
• دارای زمان پاسخ بسیار سریع 4 میلی‌ثانیه برای تشخیص دقیق ورودی است.
• عایق‌بندی قوی 1500 ولت AC بین بک‌پلین و مدارهای ورودی فراهم می‌کند.
• ماژول برای تحمل شوک عملیاتی 30G ساخته شده است.
• دامنه دمای کاری آن 32 تا 140 درجه فارنهایت (0 تا 60 درجه سانتی‌گراد) است.

نصب و سازگاری

• 1746-IC16 در یک اسلات از هر شاسی سازگار SLC 500 1746 نصب می‌شود.
• از بلوک ترمینال قابل جدا شدن (RTB) برای سیم‌کشی و نگهداری آسان‌تر استفاده می‌کند.
• اتصالات دستگاه‌های میدانی از طریق بازوهای سیم‌کشی استاندارد 1746-HT یا 1746-HCA انجام می‌شود.
• اطمینان حاصل کنید که منبع تغذیه DC شما در محدوده مشخص شده 30-55 ولت DC برای عملکرد قابل اعتماد در دما قرار دارد.
• این ماژول برای کاربردهای ورودی DC 48 ولت با هدف عمومی طراحی شده است.

سؤالات متداول (FAQ)

• س: ولتاژ نامی این ماژول ورودی چقدر است؟
  ج: 1746-IC16 برای سیستم‌های 48 ولت DC طراحی شده است، با دامنه کاری 30-55 ولت DC.
• س: آیا دارای گواهی مکان‌های خطرناک است؟
  ج: بله، برای محیط‌های خطرناک کلاس 1، تقسیم 2، گروه‌های A، B، C، D تأیید شده است.
• س: زمان پاسخ ورودی چقدر سریع است؟
  ج: زمان پاسخ بسیار سریع 4 میلی‌ثانیه برای سیگنال‌های روشن و خاموش ارائه می‌دهد.
• س: مزیت بلوک ترمینال قابل جدا شدن (RTB) چیست؟
  ج: RTB به شما امکان می‌دهد ماژول را دور از شاسی سیم‌کشی کنید و نگهداری و تعویض را ساده‌تر می‌کند.
• س: شرایط ارسال و بازگشت کالا چگونه است؟
  ج: ما ظرف 5 روز از طریق حامل‌های اصلی ارسال می‌کنیم و دوره بازگشت 30 روزه برای رضایت شما ارائه می‌دهیم.
