سافت‌استارتر SMC Flex آلن-بردلی مدل 150-F60NBDB | 60A 460V

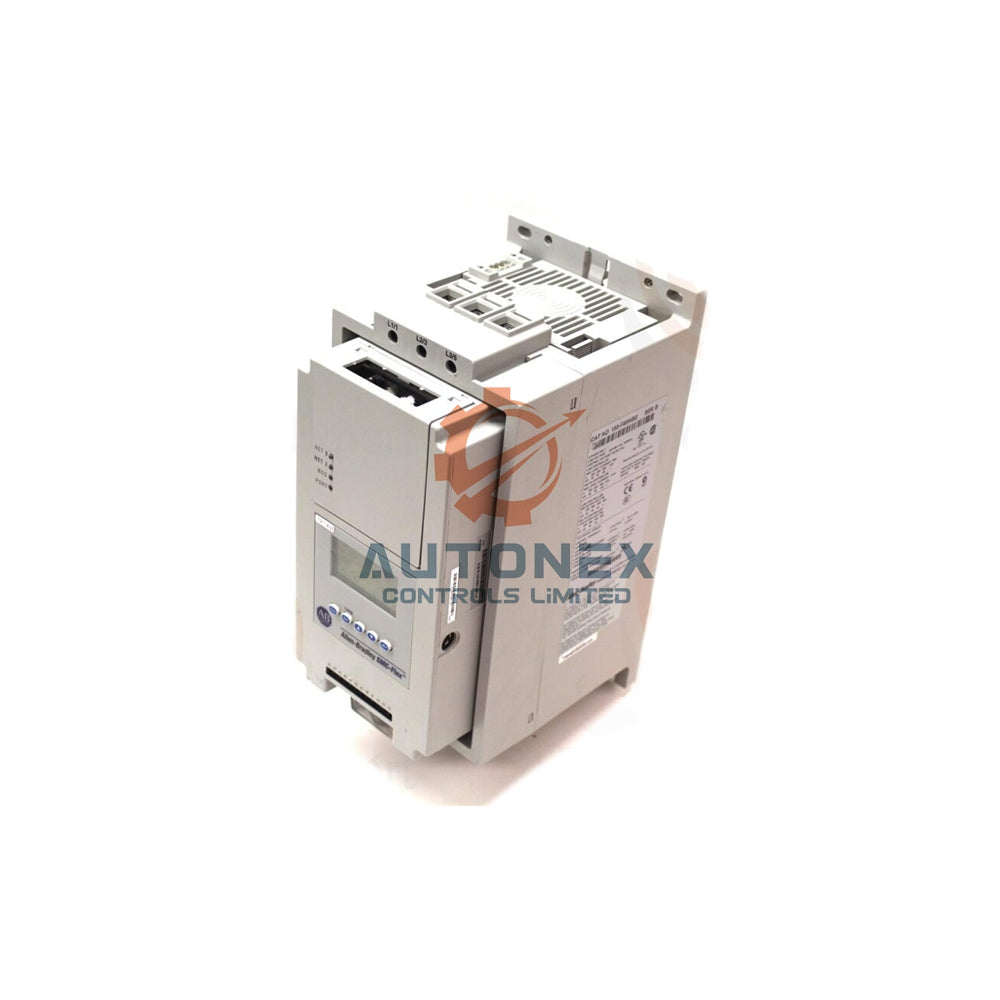

کنترل‌کننده هوشمند موتور SMC Flex مدل Allen-Bradley 150-F60NBDB

مشخصات فنی

• برند: Allen-Bradley
• مدل: 150-F60NBDB
• سری: SMC Flex
• نوع کنترل‌کننده: سافت‌استارتر
• مقدار نامی کنترل‌کننده: 60 A، 10–40 Hp در 460 V AC
• ولتاژ کنترل: 100…240 V AC
• ولتاژ عملیاتی نامی (Ue): 200 V
• ولتاژ نامی تغذیه کنترل: 100 V در فرکانس 50/60 Hz
• جریان اضافه‌بار (اتصال خطی): 12 A
• جریان اضافه‌بار (اتصال مثلثی): 20.8 A
• کلاس‌های تریپ: 10، 15، 20 و 30
• مقدار نامی جریان تریپ: 117٪ جریان کامل بار موتور
• ماژول کنترل ترانسفورماتور: 75 VA در 100…240 V AC (15%-، 10%+)
• مقدار نامی فن هیت‌سینک: 20 VA در 110/120 V AC یا 220/240 V AC
• حفاظت DV/DT: شبکه اسنابر RC برای مدار قدرت
• حداکثر ولتاژ معکوس تکرارشونده: 1400 V طبق UL/CSA/NEMA
• فرکانس کاری: 50/60 Hz برای مدار قدرت
• توان موتور با اتصال خطی (حداکثر): 50 Hp در 575 V AC، 60 Hz، سه‌فاز
• توان موتور با اتصال مثلثی (حداکثر): 75 Hp در 460 V AC، 60 Hz، سه‌فاز
• ولتاژ ضربه نامی: 6000 V طبق IEC
• تحمل دی‌الکتریک: 2500 V طبق IEC
• جریان موتور با اتصال خطی: 12…60 A در 500/575 V AC، سه‌فاز
• جریان موتور با اتصال مثلثی: 20.8…104 A در 500/575 V AC، سه‌فاز
• حفاظت گذرا: وریستورهای اکسید فلزی: 220 J (اختیاری)
• ولتاژ عایقی: نامی 500 V طبق IEC
• ولتاژ عملیاتی نامی: 200…480 V AC (15%-، 10%+) طبق UL/CSA/NEMA
• جریان ورودی در حالت خاموش: کمتر از 10 mA AC، کمتر از 3 mA DC برای مدار کنترل
• فهرست تجهیزات حفاظت اتصال کوتاه: فیوز استاندارد، مدارشکن و فیوزهای تأخیر زمانی کلاس CC/J/L با ظرفیت بالا
• تعداد کنتاکت‌ها: 1 برای کنتاکت‌های کمکی
• جریان خطای موجود با ظرفیت بالا (حداکثر): 70 kA در 600 V، حداکثر جریان 200 A با فیوز تأخیر زمانی کلاس J یا کلاس L برای موتورهای متصل به‌صورت مثلث داخلی
• نوع جریان (کنتاکت‌های کمکی): AC
• جریان حرارتی متعارف (Ith): AC/DC، 5 A برای کنتاکت‌های کمکی
• نوع مدار کنترل: رله الکترومغناطیسی برای کنتاکت‌های کمکی
• نوع کنتاکت‌ها: NO/NC قابل برنامه‌ریزی برای کنتاکت‌های کمکی
• رده بهره‌برداری: MG 1 طبق UL/CSA/NEMA برای مدار قدرت
• قابلیت استاندارد کنترل‌کننده: نمایش وضعیت: متوقف، در حال راه‌اندازی، در حال توقف، در سرعت، هشدار و خطا
• جریان خطای استاندارد موجود (حداکثر): 10 kA در 200…600 V، حداکثر فیوز استاندارد 400 A برای مقدار نامی جریان عملیاتی تجهیز مثلثی
• قابلیت اختیاری کنترل‌کننده: کنترل ترمز هوشمند موتور SMB: ترمز موتور را بدون تجهیزات اضافی فراهم می‌کند؛ جریان ترمز از 0…400٪ جریان کامل بار موتور قابل تنظیم است
• حفاظت یکپارچه اضافه‌بار موتور: دارد
• نوع عملکرد تجهیز حفاظت اتصال کوتاه (SCPD): نوع 1
• تعداد حسگرها (حداکثر): 6 برای ورودی‌های PTC
• ماژول کنترل جریان هجومی: 5 A در 24 V DC (15%-، 10%+)
• ولتاژ پایانه‌های PTC (RPTC = باز)، حداکثر: 30 V برای ورودی‌های PTC
• ماژول کنترل توان گذرا: 60 W در 24 V DC (15%-، 10%+)
• ماژول کنترل توان حالت پایدار: 24 W در 24 V DC (15%-، 10%+)
• ولتاژ پایانه‌های PTC (RPTC = 4 kΩ)، حداکثر: کمتر از 7.5 V برای ورودی‌های PTC
• زمان پاسخ: 800 ms برای ورودی‌های PTC
• ماژول کنترل زمان جریان هجومی: 250 ms در 24 V DC (15%-، 10%+)
• ماژول کنترل زمان گذرا: 500 ms در 24 V DC (15%-، 10%+)
• مقاومت سرد زنجیره حسگر PTC (حداکثر): 1500 Ω برای ورودی‌های PTC
• ورودی تاکومتر: 0…5 V DC؛ در 4.5 V DC برابر با 100٪ سرعت
• حداقل ماژول کنترل منبع تغذیه Allen-Bradley: 1606-XLP50E در 24 V DC (15%-، 10%+)
• مقاومت تریپ اتصال کوتاه: 25 Ω ± 10 Ω برای ورودی‌های PTC
• مقاومت پاسخ: 3400 Ω ± 150 Ω برای ورودی‌های PTC
• مقاومت ریست: 1600 Ω ± 100 Ω برای ورودی‌های PTC
• ولتاژ ورودی در حالت خاموش (حداکثر): 50 V AC در 10 V DC / 12 V AC برای مدار کنترل
• ولتاژ ورودی در حالت روشن (حداقل): 85 V AC در 19.2 V DC / 20.4 V AC برای مدار کنترل
• سایز کابل سمت خط پایینی: 0.8…2.5 mm² (18…14 AWG) برای پایانه‌های قدرت
• سایز کابل سمت بار پایینی: 0.8…2.5 mm² (18…14 AWG) برای پایانه‌های قدرت
• سایز کابل سمت بار بالایی: 2.5…50 mm² (14…1 AWG) برای پایانه‌های قدرت بار
• سایز کابل سمت خط بالایی: 2.5…95 mm² (14…3 AWG) برای پایانه‌های قدرت خط
• جریان عملیاتی نامی (کنتاکت‌های کمکی): 3 A در 120 V AC، 1.5 A در 240 V AC
• جریان ورودی در حالت روشن: 20 mA در 120 V AC / 40 mA در 240 V AC، 7.6 mA در 24 V AC/DC برای مدار کنترل
• نوع کنتاکت: کنتاکت‌های کمکی 19/20 (Aux #1)، 29/30 (Aux #2)، 31/32 (Aux #3) و 33/34 (Aux #4)
• اتلاف حرارت حالت پایدار با توان کنترل و فن: 97 W
• دمای نگهداری و حمل‌ونقل: -20 °C
• رطوبت: 5…95٪ (بدون میعان)
• دمای کاری: نوع باز: -5 تا 50 °C (23 تا 122 °F)
• حفاظت در برابر برق‌گرفتگی: IP20 طبق IEC برای مدار قدرت
• سطوح انتشار EMC: انتشار تابشی: کلاس A
• سطوح مصونیت EMC: گذرای ضربه‌ای: طبق EN/IEC 60947-4-2
• ارتفاع: 2000 m
• درجه آلودگی: 2
• وزن: 5.7 kg
• شوک: عملیاتی: 15 G
• عرض: 150 mm (5.90 in)
• عمق: 203 mm (8 in)
• ارتفاع: 321 mm (12.60 in)
• ساختار قطب قدرت: طراحی ماژولار تریستور هیت‌سینک
• ارتعاش: عملیاتی: پیک 1.0 G، جابه‌جایی 0.15 mm (0.006 in)
• وصل: 3600 VA برای کنتاکت‌های کمکی
• قطع: 360 VA برای کنتاکت‌های کمکی
• گشتاور سفت‌کردن: 14.7 Nm (130 in-lb) برای پایانه‌های قدرت
• بای‌پس داخلی: دارد
• عملکرد: تک‌جهته
• علائم پایانه‌های قدرت: NEMA، CENELEC EN50 012
• پایانه‌های کنترل: اتصال یوغ گیره‌ای، گیره پیچی M3
• طول لخت‌کردن سیم: 18…20 mm (0.22…0.34 in) برای پایانه‌های قدرت
• تعداد پل‌ها: 3
• محفظه: نوع باز
• ساخت ماژول‌های کنترل: قالب‌گیری‌های ترموست و ترموپلاستیک
• ساخت قطعات فلزی: برنج آبکاری‌شده، مس یا فولاد رنگ‌شده

راهنمای نصب

• کنترل‌کننده را به‌صورت عمودی روی یک پنل صاف و با فاصله کافی نصب کنید.
• برای پایانه‌های خط، بار و کنترل از سایز کابل‌های مشخص‌شده استفاده کنید.
• پایانه‌های قدرت را با استفاده از آچار گشتاور کالیبره‌شده و با گشتاور 14.7 Nm (130 in-lb) سفت کنید.
• ولتاژ کنترل بین 100 و 240 V AC را به پایانه‌های تعیین‌شده متصل کنید.
• اطمینان حاصل کنید فن هیت‌سینک توان 20 VA را در 110/120 V AC یا 220/240 V AC دریافت می‌کند.
• بررسی کنید تجهیز حفاظت اتصال کوتاه با فیوزهای کلاس CC، J یا L مطابقت داشته باشد.
• کلاس تریپ و تنظیمات اضافه‌بار را از طریق نمایشگر داخلی برنامه‌ریزی کنید.
• برای تشخیص صحیح، مطمئن شوید مقاومت زنجیره حسگر PTC کمتر از 1500 Ω باقی می‌ماند.

فهرست اقلام بسته

• 1 × کنترل‌کننده هوشمند موتور SMC Flex مدل Allen-Bradley 150-F60NBDB
• 1 × ماژول نمایشگر (یکپارچه)
• 1 × کیت تجهیزات نصب
• 1 × مجموعه پوشش پایانه‌ها
• 1 × دفترچه راهنما (انگلیسی)

سؤالات متداول

• محدوده ولتاژ کنترل این سافت‌استارتر چقدر است؟ مدل 150-F60NBDB ولتاژ کنترل 100…240 V AC را می‌پذیرد.
• آیا می‌توانم از این کنترل‌کننده با موتور متصل به‌صورت مثلثی استفاده کنم؟ بله، از موتورهای متصل به‌صورت مثلثی تا 75 Hp در 460 V AC پشتیبانی می‌کند.
• آیا بای‌پس داخلی دارد؟ بله، بای‌پس داخلی فعال است و گرما را در حالت کار کاهش می‌دهد.
• چه کلاس‌های تریپی در دسترس هستند؟ می‌توانید کلاس‌های تریپ 10، 15، 20 و 30 را انتخاب کنید.
• حداکثر ارتفاع عملیاتی چقدر است؟ کنترل‌کننده تا ارتفاع 2000 متر با ایمنی کار می‌کند.
• آیا محصول نو و اصل است؟ بله، واحدهای کاملاً نو و اصلی را از موجودی انبار ارسال می‌کنیم.
• ارسال با چه سرعتی انجام می‌شود؟ ظرف 5 روز با FedEx، UPS یا DHL ارسال می‌کنیم.
• سیاست مرجوعی شما چیست؟ تا 30 روز پس از تحویل، مرجوعی را می‌پذیریم.
